SB-PP1蒸發冷卻實驗裝置
一、概述：
1、蒸發冷卻實驗臺是一種空氣調節設備，可對空氣進行加熱、冷卻等多種處理方式，在空調工程中，利用帶有熱量水從上至下噴淋散布到填料表面上，水從止而下過程中，同時與進入的空氣進行熱交換，得到經冷卻換熱后的空氣由風機送到實驗管道中的過程
2、氣水傳熱傳質測試裝置是一種空氣調節測量設備，可對空氣進行加熱、冷卻等多種處理方式，在空調工程中有數據采集測量，利用帶有熱量水從上至下噴淋散布到填料表面上，水從止而下過程中，同時與進入的空氣進行熱交換，得到經冷卻換熱后的空氣由風機送到實驗管道中的過程。

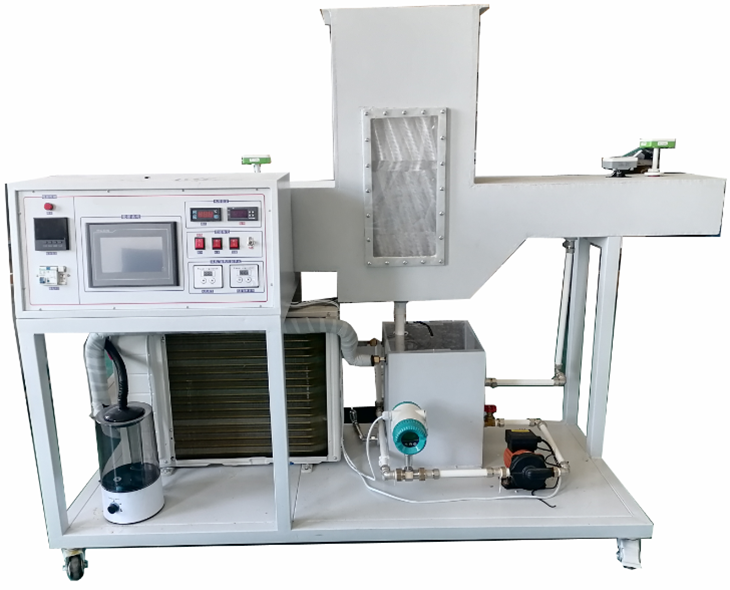

產品圖片
二、技術數要求：
1、工作環境溫度：0-40℃。工作環境濕度：< 80%
2、單相220V/50 Hz。
3、制冷量：1730W
4、水泵： 100W，電壓220V /50Hz
5、離心通風機：電機功率150W 電壓220V
6、風速度可調整。
7、外形尺寸：2500×700×1300（mm）
三、特點
"濕空氣蒸發冷卻裝置"要與"空氣水傳熱傳質測試裝置"相結合組成全功能測量實驗系統。
四、設備組成
蒸發冷卻裝置，空氣與水在填料表面進行接觸換熱，實現空氣降溫。循環空氣可實現10-50℃之間調節；進口空氣可實現溫度、濕度調節；蒸發冷卻設備設有透明窗口，便于學生觀察內部結構。
1、冷水機組：
可產生10度低溫水作為冷水介質為系統提供冷源，循環水溫10-50℃度之間變化，可實現流量調節，實現環境模擬
2、再生空氣：
再生空氣能溫度在20-50℃之間變化，可模擬環境從而實現進風變化變量
可產生50度高溫水作為熱水介質為系統提供熱源，智能控制器1只（功率2000W），輸出功率可通過歐姆龍原廠調節器進行調節，用于加熱蒸發器循環水溫度，3位字顯示。數字自動保存，上電自動啟動上次實驗時的調節數值，帶波峰電壓吸收電路有效保護控制功率因數。保持功率穩定。
1、7寸觸摸屏控制系統：
溫度測量：可測量進出水溫度，進出風濕溫度，進出風壓力（傳感器100PA）、可測量水流量計（3T），示顯屏：可顯示各點溫度，壓力。流量，風速度
2、溫度傳感器（0-100℃，分辨率0.1℃，精度±0.3℃）
3、水流量計：0-3T/H/4/20MA精度±1%
4、水泵、風機功率測量精度±1%
5、風速風量變送器：測試精度≤1%，風速0-30m/s,/4/20MA
6、數據采集、顯示、存儲和調節功能
7、與蒸發冷卻裝置配套使用，高精度流量計、風量計、溫濕度傳感器、數據測量與顯示裝置、調節系統，變送器電壓：DC20V/4-20MA
8、數據模擬量
模擬輸入4-20MA，電壓：DC24V，輸入通道8路，通信協議：485/232。輸出4-20MA。
4、水循環系統：
1）水泵、370W/220V
2）渦輪流量計：4-20MA/3T
*3）水熱濕交換處理室、上層/旁邊設計有機玻璃，透過玻璃觀察內部結構，
*4）噴布水器：有機玻璃玻璃材料，布水孔3MM，孔距30MM
*5）擋水板、有壓式防水
*6）阻流填料：蜂窩式
5、低噪音風機：
150W/220V：壓力150P：風量：1800
6、加濕器、
電子式：100W
7、空氣處理系統：
由進風管，出風管，噴水器、布水器、布水盤，過濾網，擋水板、風機組成，
其原理是水從上而下，與空氣進行熱濕交換
五、配置表
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
空氣管道 |
|
1套 |
|
2 |
加濕器 |
|
1臺 |
|
3 |
布置水器 |
|
1套 |
|
4 |
流量計 |
4-20MA |
1套 |
|
5 |
風機 |
0.15KW |
1套 |
|
6 |
電機調速度器 |
|
1套 |
|
7 |
熱泵機組 |
|
1套 |
|
8 |
水泵 |
370W/220 |
1套 |
|
9 |
水箱 |
不銹鋼 |
1套 |
六、配置表
|
序號 |
名稱 |
規格 |
|
1 |
風速傳感器 |
4-20MA |
|
2 |
溫濕度傳感器 |
4-20MA |
|
3 |
PT100變送器 |
4-20MA |
|
4 |
觸摸屏 |
|
|
5 |
4-20MA模擬量 |
8通道 |
|
6 |
流量計 |
4-20MA |
|
7 |
風機 |
0.15KW |
|
8 |
水泵 |
370W/220 |
|
9 |
測量控制系統 |
模擬輸入4-20MA，電壓：DC24V，輸入通道8路，通信協議：485/232。輸出4-20MA。 |
七、主要用途要求：
1、了解液體蒸發過程
2、了解液體冷卻過程
3、完成氣液換熱實驗過程
4、完成冷水/氣換熱實驗過程
5、完成液體/氣換熱實驗過程
6、完成熱氣/液體換熱實驗過程
7、通過實驗加深對掌握測量熱質交換過程、相對濕度、阻力特性的方法；熱交換效率系數和接觸系數的測定方法。
