SBLYX-01F樓宇智能化綜合布線考核實訓裝置
一、概述
樓宇智能化綜合布線考核實訓裝置適合于從事中職技術學校，高職大專院校的網絡(luò )、通信、建筑行業相關專業師生,綜合布線工程、智能化系統集成、智能建筑設計和施工、房地產開發、電信工程和企事業單位內部或物業公司從事計算機網絡(luò )工程、通信工程、寬帶接入網工程、智能建筑和樓宇自控等方面的施工、安裝人員及設計規劃、監理、工程技術，電信、聯通、移動的線路傳輸工程技術等相關人員，運行維護等實用工程技術、安裝人員。并適合目前從事綜合布線工程應用的工程技術安裝、施工人員。

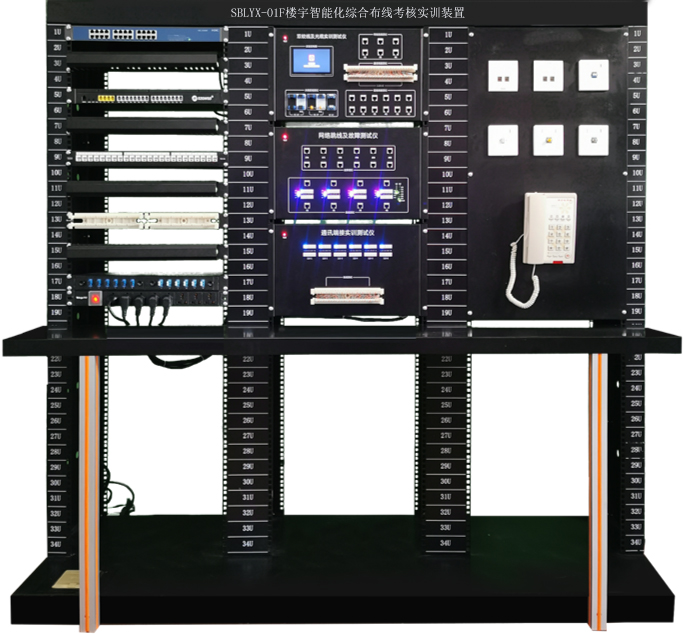

外形參考圖片
二、技術規格：
外型尺寸：長1800mm,寬650mm,高1600mm
電壓/功率：交流220V/50W
三、配套設備：
1.光纖插座（SC）：10個；
2.光纖插座（LC）：10個；
3.光纖收發盒：1套；
4.光纖適配器：1套；
5.110式100回線接線模塊盤：2個；
6.五類1對UTP線纜：5米；
7.交換機：1臺；
8.IDC語音模塊：20個；
9.六類非屏蔽RJ45插座模塊：20個；
10.管理線盤：1個；
11.網絡(luò )測試儀：2個；
12.視頻光端機：1套；
13.綜合布線實訓工具箱：1套。包含以下25項工具：
（1）網絡(luò )壓線鉗，RJ45口/RJ11口2把；
（2）網絡(luò )打線鉗（單口）2把；
（3）2米鋼卷尺-2把，測量長度；
（4）活絡(luò )扳手，150mm(6寸)2把；
（5）螺絲刀6*150十字頭，帶磁性2把；
（6）壁紙刀，裁割用2把；
（7）手持鋸弓和配套鋼鋸條1套；
（8）鋼鋸條5根；
（9）能手測試儀1個；
（10）9V電池1個；
（11）線管剪，PVC管裁斷用1把；
（12）老虎鉗，夾持物件1把；
（13）尖嘴鉗，清理5對連接塊用1把；
（14）歐式斜嘴鉗1把；
（15）剪刀1把；
（16）鑷子1把；
（17）不銹鋼角尺300mm 1把；
（18）條形水平尺230mm 1把；
（19）彎管器Φ20 1把；
（20）計算器1個；
（21）十字批頭2個；
（22）壓線鉗1把；
（23）五對打線刀1把；
（24）剝線器2把；
（25）開模工具箱。
四、產品特點：
1）樓宇智能化綜合布線考核實訓裝置為三聯全鋼結構，開放式網絡(luò )實訓操作，主體分上下層。
2）實訓臺可開展布線通訊端接、光纖、銅纜跳線測試及故障檢測、多種永久復雜鏈路搭建實訓，干線子系統實訓和工作區信息插座裝置安裝等五部分實訓。
3）配套有安裝網孔板，用于安裝各種網格器件。
4）實訓臺背部設有布線實訓螺孔板（每套有安裝M6螺孔30個，孔距100*100毫米），模擬3套工作區子系統/水平子系統管/槽布線實訓，工作區系統插座安裝實訓，垂直子系統插座安裝實訓；側面立柱20個Φ20暗管孔，進行暗管穿線和工作區底盒安裝實訓。
五、實訓項目：
u 設備間子系統實踐
u 工作區子系統實踐
u 管理區子系統實踐
u 配線區子系統實踐
u 干線（垂直）子系統實踐
u 水平子系統實踐
u 干線子系統實踐
u 建筑群子系統實踐
u 數據模塊、語音模塊、光纖模塊制作實踐
u 數據、語音安裝調試實踐
u 數據、語音通信、交換傳輸實踐
