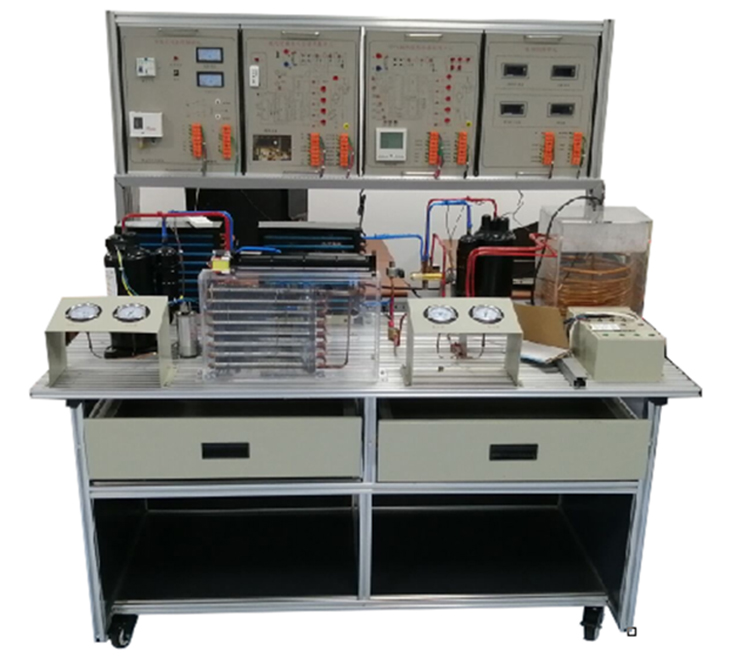

SBRHZL-2型制冷與制熱系統技能實訓裝置
一、產品概述
制冷與制熱系統技能實訓裝置該產品包含了制冷、熱力學、傳熱學和電氣控制等技術，主要由熱泵型家用空調系統和空氣源熱泵系統兩大部分組成。在鋁合金導軌式實訓臺上安裝冷凝器、蒸發器、節流裝置、壓縮機、控制電路等，構成一個典型的制冷裝置，電氣控制采用掛箱式，能進行制冷系統的組裝、調試、運行，真實呈現制冷裝置的工作過程，通過對制冷系統的安裝、保壓、檢漏、抽真空、電氣連線、加氟、系統調試及工況調整等，完成對學生的現代制冷與空調系統設備安裝、調試和維修技能訓練。
根據項目教學，可完成以下典型工作任務：
任務一：熱泵型家用空調系統
包含：熱泵型家用空調系統的定位安裝、保壓、檢漏、抽真空、電氣連線、加氟、系統調試及工況調整等。
任務二：空氣源熱泵系統
包含：空氣源熱泵系統的定位安裝、保壓、檢漏、抽真空、電氣連線、加氟、系統調試及工況調整等。
任務三；電子節流系統的應用，熱泵時的調節，控制原理
二、制冷與制熱系統技能實訓裝置技術參數
1.輸入電源：?jiǎn)蜗嘟涣?span lang="EN-US">220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜2kW
4.制冷劑：R22
5.外形尺寸：160cm×80cm×155cm
6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、系統組成
1.熱泵型家用空調系統
該系統主要由制冷與電氣兩部分組成，制冷部分采用敞開式結構，將真實的制冷系統的各部件在實訓臺面上展現出來，各部件之間采用可拆卸連接器連接；并設有相應的壓力、溫度傳感器和儀表指示；電氣部分采用通用的控制線路板，內容覆蓋大部分空調控制電路，有電源轉換電路、紅外接收電路、溫度采集電路、輸出驅動電路等。
制冷與制熱系統技能實訓裝置具體配置如下：
|
序號 |
名 稱 |
規 格 |
數量 |
|
1 |
電源儀表、元件模塊 |
單相電源總開關（帶漏電和短路保護）1個、指針式交流電壓表1只(0～250V)、指針式交流電流表1只(0～15A)、交流接觸1只、1μF/500V電容2只、12.5μF/500V電容1只、接線端子排2只、壓力控制器1只、綠色接鈕開關1只 |
1塊 |
|
2 |
熱泵空調電氣模塊 |
通用型熱泵空調主板1塊、原理圖1張、測試點15個、保險絲座1只、對應指示燈7個、接線端子排2個 |
1件 |
|
3 |
通用空調板 |
雙傳感器 |
1套 |
|
4 |
壓縮機 |
工作電壓：AC220V、制冷量：1745W 輸入功率：585W |
1個 |
|
5 |
翅片式蒸發器 |
FN-2 |
1個 |
|
6 |
翅片式冷凝器 |
FN-4.4 |
1個 |
|
7 |
電磁四通閥 |
DSF-4 |
1個 |
|
8 |
節流裝置 |
|
1套 |
|
9 |
單向閥 |
|
1套 |
|
10 |
空調過濾器 |
|
2套 |
|
11 |
三色雙英加液管 |
CT-336（螺紋頂針） |
1套 |
|
12 |
公/英制彎轉接頭 |
外英內公 |
3個 |
|
13 |
轉頁扇電動機 |
頁扇300mm |
2個 |
|
14 |
標準空調閥 |
1/4 |
1個 |
|
15 |
3/8 |
1個 |
2.空氣源熱泵系統
該系統主要由四部分構成，分別是壓縮機、沉浸式冷凝器、節流裝置、風冷蒸發器。利用壓縮機驅動管道內的制冷劑循環流動，不斷的蒸發冷凝，通過制冷劑溫差吸熱和壓縮機壓縮制熱后，把外界的熱量源源不斷的聚集到熱泵主機上的沉浸式冷凝器上，使儲水器中的水溫迅速上升。系統各部件之間采用可拆卸連接器連接；可對系統進行組裝、調試、運行，工況調整等操作，采用有機玻璃儲水箱，可直接反應出效果。
具體配置如下：
|
序號 |
名 稱 |
規 格 |
數量 |
|
1 |
空氣源熱泵熱水器電氣模塊 |
空氣源熱泵熱水器主板1塊(機箱內部)、原理圖1張、測試點11個、保險絲座1只、接線端子排2個 |
1塊 |
|
2 |
溫度表、接觸器模塊 |
溫度測量表4只、交流接觸器1只、接線端子排2個 |
1塊 |
|
3 |
空氣源熱泵電氣控制板 |
|
1套 |
|
4 |
壓縮機 |
工作電壓：AC220V、制冷量：1745W輸入功率：585W |
1個 |
|
5 |
翅片式蒸發器 |
FN-4.4 |
1個 |
|
6 |
電磁四通閥 |
DSF-4 |
1個 |
|
7 |
單向閥 |
|
1套 |
|
8 |
干燥過濾器 |
|
2套 |
|
9 |
沉浸式冷凝器 |
|
1套 |
|
10 |
有機玻璃水箱 |
|
1套 |
|
11 |
轉頁扇電動機 |
頁扇300mm |
1個 |
3.實訓桌
實訓桌采用工業標準鋁型材件與鈑金結構件拼裝而成，結構堅固，造形美觀大方；設有二個大抽屜，用于放置實訓導線或工具等。實訓桌臺面用于放置熱泵型家用空調和空氣源熱泵系統的元器件并提供一個寬敞舒適的工作臺面，學生可以在工作臺面上將制冷系統的器件任意安裝，實訓桌還設有四個萬向輪，便于移動和固
4、控制系統
1.★在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節
2.★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.
3.★外部控制模式：可第二次開發成4-20Ma輸入模式、0-5V控制模式。
4.動畫模式:觸摸屏或軟件連接模式下：各自己顯示執泵或者制冷工作流程狀態，
5. 動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。
6、雙向流量控制模塊：通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調機組的的節能控制和流量自動調整。
7嵌入式觸摸屏主機：系統由顯示模塊、功能模塊、上們機軟件3部分組成，（出廠根據產品性能，廠家自主配置組合）嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
3)、曲線顯示：可顯示溫度實時曲線
4）、具有上位機調節和手動調節功能
5)、可自行制冷系統制冷劑流量設定最小開度。
6）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。
7)、開度實時顯示：控制對象為最大 5000 開度設定。
8）、軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
9)、可自動制冷系統中冷媒，如： R134A\R22\R410A 等其它冷媒。
10)、手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。

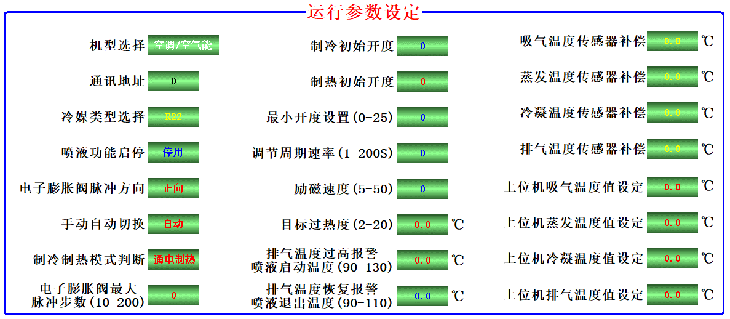

11）、顯示界面上29 路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
12）、4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。
13）、F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
14)、過冷/熱度控制范圍：2-15 攝氏度�？勺孕性O定制冷主機的過/冷、過熱度為設計提供數據。
15)、手動設定溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
16)、手動設定調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。
四、實訓功能技能
1.制冷系統組成和連接
2.控制系統及應用
3.制冷原理及性能調節
4.制冷熱力學及熱傳遞
5.安裝、連接、故障診斷與調試
6.空氣源熱泵原理
7.電子控制系統調節系統的應用
8.熱泵原理
