SB-238A型單片機控制功能實訓考核裝置

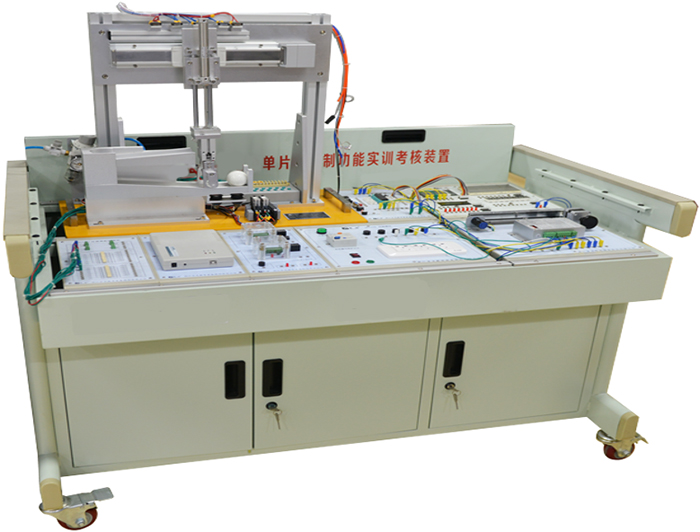

一、 設備外觀圖
（圖片僅供參考、以實物為主）

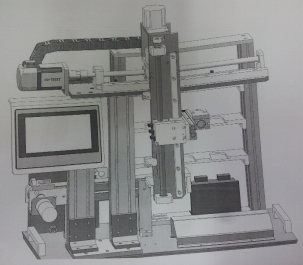

SB-G003機械手
二、設備概述
在現有的SB238單片機控制功能實訓考核裝置的基礎上，新添了8個模塊（MCU16 AVR主機模塊、MCU17 串行AD/DA/EEPROM/RTC模塊、MCU18 串行擴展模塊、MCU19 并行擴展模塊、MCU20 短距離通訊模塊、MCU21 傳感器配接模塊2、MCU22WIFI無線通信模塊、G003機械手），并且在原有的模塊上增加了電源防反接保護。
G003模塊主要組成：
1.三軸直線搬運機器人機構
2.智能倉儲機構支架
3.RFID射頻識別
4.9個配置電子標簽的物料
5.接供料機構
6.觸摸屏
7.物料傳輸皮帶及導軌
三、技術參數
1、輸入電源：?jiǎn)蜗?span lang="EN-US"> AC 220V±10%（50Hz）
2、輸出電源：DC ±12V±5％/1A DC ±5V±5％/1A DC 24V±5％/1.5A
3、溫度：-10～40 ℃；環境濕度：≤90%（25℃）
4、外形尺寸：約1225mm×690mm×820mm（L×W×H）
5、整機功耗：≤0.5 kW
6、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。市電采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
G003技術參數：
7、電源輸入：AC220V±10％
8、輸出電壓：DC 24V±5％/2.5A、DC 5V±5％/1A
9、外形尺寸：600*520*280mm
10、整機功耗：≤1KVA
四、功能特點
1、總體結構
本設備采用實訓桌加實訓模塊的結構設計、模塊采用標準結構，互換性強；按輸入，輸出，數據轉換等功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。
本設備的每個模塊都具有兩種接線方式，一種為電子連線接法，8位數據總線時還可以用杜邦線排線連接。整個連接過程方便快捷。對于具有干擾性質的元件，全部采用光電隔離裝置隔離，確保系統的安全穩定。
2、各個功能模塊功能特點
1.主機模塊
單片機采用愛特梅爾的AT89S52。該單片機內部設有256Byte的RAM和8KByte的FLASH、三個16位定時器，兩個數據指針，片內集成了一個看門狗電路。64KRAM擴展空間、64KROM擴展空間；32個IO口，6個向量中斷源；0~33MHz的工作頻率，三級程序加密功能；工作電壓4.0V~5.5V。使用DIP40封裝便于更換芯片及仿真。并設計有在系統下載設計接口，通過USB下載器可以方便地進行編程，無需把單片機從電路上取下。
該模塊上還放有串行通信接口，該接口已經加入升壓電路，可以直接與計算機通信，飛利浦單片機和宏晶單片機也可以通過此口進行程序下載。復位電路上加有手動復位按扭，可以直接復位操作。模塊上還設有有源蜂鳴器驅動電路，直接給固定電平就可以發出聲響。
2.電源模塊
電源模塊采用線性電源和開關電源兩種電源。單片機等芯片采用線性電源供電，可以有效減少因電源干擾引的程序跑飛。電機等大功率器件采用開關電源供電，確保提供足夠的功率。電源采用漏電保護開關作為總控制，安全可靠。用船形開關單獨控制低壓電，市電與低壓電分開控制。該模塊共有三組相互獨立的低壓電源，其中有兩組是正負雙電源輸出。面板上放置了一個AC220輸出插板，可以同時掛接三個儀器儀表。其中每組電源都有保險絲作過載保護。
3.仿真器模塊
配備有高性能單片機仿真器，可以全功能仿真MCS51系列單片機，也可以軟件仿真；軟件為中國自主研發，可以很好的支持中文，支持關鍵字提示，自動完成符號配對等功能。支持64K程序地址斷點、64K源程序有效行斷點和64K臨時斷點，單片機內部寄存器狀態一目了然。主機與計算機采用流行的USB接口。
4.顯示模塊
該模塊無論從最基本的顯示元件LED發光二極管，還是到最高級的LCD顯示屏都包含在內。具體配置為8位跑馬燈（邏輯電平指示）、8位數碼管動態顯示、16×32點陣LED屏、1602字符型液晶顯示屏、128×64繪圖液晶顯示屏。單片機常用的顯示器件全部包含在內，使學習者可以接觸所有的顯示方案，設計人機界面時可以得心應手。
5.繼電器模塊
繼電器是常用的執行元件，也是常用的隔離元件，它能用低壓控制高壓電路，遠程切換強電電路狀態優點，同時它的執行元件又是一個線圈，在通電及斷電時會(huì )產生電磁干擾。為此繼電器模塊在集成了驅動電路的基礎上增加了光電隔離措施。該模塊共有6路繼電器，每個繼電器的開關觸點全部引出，并明確標示；每個繼電器還設有工作指示燈，那一路繼電器在通電工作使人一目了然。六組繼電器中有兩組為AC220控制的繼電器，可以控制交流電機的正反轉及停止，通過轉換頭可以連接電子連線。另外四組為電子連線座輸出。繼電器觸點容量250V/6A、DC28V/12A
6.指令模塊
指令模塊上放置了單片機常用的輸入元件，其中有8個獨立鍵盤接口，8路8位開關量輸入，4*4矩形鍵盤接口，可以滿足學生從基礎到高級，從簡單到復雜的實訓要求。如果用戶需要更多的按鍵或需要更為復雜的設計，則可以采用該模塊的PS2鍵盤鼠標接口進行擴展。
7.ADC/DAC模塊
ADC/DAC模塊上設計了兩種轉換芯片ADC0809和DAC0832。為了便于調試程序和硬件，板載了三個功能子模塊：0-5V模擬電壓輸出、8等級LED電平指示器和有源時鐘發生器。ADC0809實驗時可以用有源時鐘發生器作為芯片的時鐘，可以用0-5V模擬電壓輸出作為模擬量，用8等級LED電平指示用作模擬量大小的指示；DAC0832實驗時，可以將芯片的輸出接在8等級LED電平指示器上，轉換結果是否正常一目了然。
8.交直流電機控制模塊
該模塊可以完成兩種電機的控制實驗，分別是24V直流減速電機和220V交流減速電機。每種電機的轉盤下面放有光電開關計數器，可以用單片機感知其位置和轉動了多少圈。每個電機控制線路中設有超程保護輸入端口，在與水平移動裝置組合實驗時可以有效保護電機和機構的安全。
9.步進電機控制模塊
該模塊設有一只24V兩相步進電機和大功率步進電機驅動器。模塊改變了電機的軸轉式運行方式，采用了一個水平移動機構，該機構可以把電機的軸轉改為水平直線運動，并用鋁直尺的刻度指示。該模塊還可以做閉環控制的實驗項目，因為在運動機構上裝有感知距離的閉環元件。同時設計了一個超程保護電路，當機構走到一個程序不可知狀態時，可自動關閉電機電源，避免機構超程損壞。直線運動機構上帶了左右限位輸出端子，供單片機查詢狀態。
10.傳感器配接模塊(4路傳感器接口)
傳感器配接模塊是專為傳感器的配接和電氣隔離而設計的一塊電路單元，該單元共有兩組16路光電隔離IO口，每個光電隔離IO口均可仿PLC與24V電源供電的傳感器連接。并配有四路傳感器轉換接口用于工業傳感器的連接。
11.擴展模塊
因為82C55的控制方式仍有學習價值，目前在許多教材中仍有它的身影，擴展模塊能滿足實驗的需求；82C55的三個端口全部引出，可以用電子連線連接，也可以用排線連接�？刂贫伺c數據通信口安排在一起，整體布局美觀大方。另設有一片74LS245芯片，可以用來與82C55組合起來完成不同的實驗功能。
12.溫度傳感器模塊
該模塊配備有兩種芯片型溫度傳感器：數字量溫度傳感器18B20和模擬量溫度傳感器LM35。LM35器件還加有運算放大器，放大的模擬量可以提高測量精度。每種傳感器都有透明外殼加固保護，內有大功率加熱電阻，加熱指示器等。工作狀態一清二楚�？梢杂脕�(lái)做恒溫控制，溫控器等實驗。
13.智能物料搬運裝置
配置雙軸機器人作為裝配的執行機構，具有X軸、Y軸兩個方向的執行能力，可完成智能抓取物料放料等功能；配置有行程開關，光電傳感器，光纖傳感器等，可確保各執行器的準確定位；超出最大行程時，具有硬件自動保護功能，確保系統安全及人身安全；本裝置為通用的模塊化的多功能裝置，各功能端口完全開放，可以能過不同的接線來完成各種不同的功能，為學生的創(chuàng )新設計提供了廣闊的發揮空間。
14.MCU16 AVR主機模塊
單片機采用愛特梅爾的ATMEGA32L。該單片機內部設有32K字節的系統內部可編程Flash，具有獨立鎖定位的可選Boot代碼區，1024字節的EEPROM，2K字節片內SRAM，可以對鎖定位進行編程以實現用戶程序的加密。兩個具有獨立預分頻器和比較器功能的8位定時器/計時器，一個具有預分頻器、比較功能和捕捉功能的16位定時器/計數器，具有獨立振蕩器的實時計數器RTC，四通道PWM，8路10位ADC，面向字節的兩線接口，可編程的串行USART,可工作于主機/從機模式的SPI串行接口，具有獨立片內振蕩器的可編程看門狗定時器，片內模擬比較器。該模塊上還放有串行通信接口，該接口已經加入升壓電路，可以直接與計算機通信，飛利浦單片機和宏晶單片機也可以通過此口進行程序下載。復位電路上加有手動復位按扭，可以直接復位操作。模塊上還設有有源蜂鳴器驅動電路，直接給固定電平就可以發出聲響。
15.MCU17 串行AD/DA/EEPROM/RTC模塊
該模塊上由串行D/A轉換電路（TLC5615）、串行A/D轉換電路（TLC1549）、EEPROM外部存儲器電路（24CXX）、實時時鐘RTC(PCF8563)、電平指示電路及電壓源電路組成。
TLC5615是一個串行10位DAC芯片。只需要3根串行總線就可以完成10位數據的串行輸入，易于和工業標準的微控制器或微處理器接口，適應于電池供電的測試儀表、移動電話，也使用于數字的失調與增益調整以及工業控制場合。
TLC1549是一個具有串行控制、連續逐漸逼近型的模數轉換器，它采用兩個差分基準電壓高阻輸入和一個三態輸出構成三態接口。
24c01/02/04/08/16是一個1K/2K/4K/8K/16K位串行CMOS E2PROM，內部含有128/256/512/1024/2048個8位字節，24C01有一個8字節頁寫緩沖器，24C02/04/08/16有一個16字節頁寫緩沖器，該器件通過I2C總線接口進行操作，有一個專門的寫保護功能。
PCF8563是低功耗的CMOS實時時鐘/日歷芯片，它提供一個可編程時鐘輸出，一個中斷輸出和掉電檢測器，所有的地址和數據通過I2C總線接口串行傳遞，最大總線速度為400kbit/s，每次讀寫數據后，內嵌的字地址寄存器會(huì )自動產生增量。
16.MCU18 串行擴展模塊
該模塊由74HC595、74HC138、74HC165三種芯片組成。
74HC595芯片是一種串入并出的芯片，在電子顯示屏制作當中有廣泛的應用。74HC595是8位串行輸入/輸出或者并行輸出以為寄存器，具有高阻、關、斷狀態。
74HC138是一種三通道輸入、八通道輸出譯碼器，主要應用于消費類電子產品。
74HC165是8位并行讀取或串行輸入移位寄存器，是一款高速CMOS器件，74HC165遵循JEDEC標準no.7A。74HC引腳兼容低功耗肖特基TTL（LSTTL）系列
17.MCU19 并行擴展模塊
該模塊由74HC377、74HC245、兩種芯片組成。
74HC377是八路D型觸發器數據使觸發器，積極邊緣觸發。
74HC245是一種三態輸出，八路信號收發器，主要用于大屏顯示，以及其它的消費類電子產品中增加驅動。
18.MCU20 短距離通訊模塊
該模塊主要由無線射頻讀寫（RFID）電路、315MHz無線控制電路、紅外遙控電路組成。
無線射頻讀寫（RFID）是一種非接觸式的自動識別技術，它通過射頻信號自動識別目標對象并獲取相關數據，識別工作無須人工干預，可工作于各種惡劣環境，RFID技術可識別高速運動物體，操作快捷方便。RFID是一種簡單的無線系統，只有兩個基本器件，該系統用于控制、檢測和跟蹤物體。系統由一個詢問器（或閱讀器）和很多應答器（或標簽）組成。
315MHz無線控制電路：它內含放大整形及解碼電路，使用極為方便。天線輸入端有選頻電路，而不依賴1/4波長天線的選頻作用，控制距離較近時可以剪短甚至去掉外接天線。接收電路自身輻射極小，加上電路模塊背面網狀接地銅箔的屏蔽作用，可以減少自身振蕩的泄漏和外界干擾信號的侵入。接收機采用高精度帶骨架的銅芯電感將頻率調整到315M后封固，這與采用可調電容調整接收頻率的電路相比，溫度、濕 度穩定性及抗機械振動性能都有極大改善。
紅外遙控電路：紅外遙控的發射電路是采用紅外發光二極管來發出經過調制的紅外光波；紅外接收電路由紅外接收二極管、三極管或硅光電池組成，它們將紅外發射器發射的紅外光轉換為相應的電信號，再送后置放大器。
19.MCU21 傳感器配接模塊2
該模塊上一共有6種傳感器，分別為火焰傳感器、熱釋電傳感器、光照度傳感器、顏色傳感器、溫濕度傳感器、磁場加速度傳感器。各傳感器做成探頭的形式，通過可伸縮網線連接到模塊上。其中，火焰傳感器和熱釋電傳感器通過LED的亮滅顯示出火焰及熱釋電人體遠紅外的檢測；磁場加速度傳感器、顏色傳感器、光照度傳感器和溫濕度傳感器采集到的數據通過相應的數碼管顯示。由于傳感器的代碼量過于龐大，我們將傳感器采集到的值直接通過串口輸出，可以通過單片機的串口直接讀出。我們還預留了一個自由編程口，學生可以將傳感器探頭連在自由編程口上，自己寫相對應的程序代碼讀出該傳感器的數據。
20.MCU22 WIFI無線通信模塊
該模塊主要一塊XLW002X WIFI模塊及一些配套元件組成，該模塊是一個完全獨立的嵌入式無線局域網接入設置，支持TCP協議、UDP協議、DHCP Server/Client、DNS、HTTP、Socket編程接口等。能夠實現高速UART、高速SPI、WIFI無線通信等。
（21）STC主機模塊
該模塊采用單片機STC15F2K60S2。STC15F2K60S2/AD/PWM系列單片機是宏晶科技生產的單時鐘/機器周期(1T)的單片機，是高速/低功耗/超強抗干擾的新一代8051單片機，指令代碼完全兼容傳統8051,但速度快8-12倍。內部集成高精度R/C時鐘（±0.3%），±1%溫飄（-40℃~+85℃），常溫下溫飄±0.6%（-20℃~+65℃），5MHz~35MHz寬范圍可設置，可徹底省掉外部昂貴的晶振和外部復位電路（內部已集成高可靠復位電路，ISP編程時8級復位門檻電壓可選）。3路CCP/PWM/PCA，8路高速10位A/D轉換（30萬次/秒），內置2K字節大容量SRAM，2組高速異步串行通信端口（UART1/UART2，可在5組管腳之間進行切換，分時復用可做5組串口使用），1組高速同步串行通信端口SPI，針對多串行口通信/電機控制/強干擾場合。該模塊還配置IAP15F2K61S2仿真芯片，方便學生對編輯的程序進行系統仿真。
（22）G003智能倉儲系統
該模塊可實現物料檢測功能（RFID），超出最大行程時，具有硬件自動保護功能，
具有對物料自動檢測并智能調整位置后抓取功能，具有手爪到位檢測、夾緊檢測、復位 檢測功能。
配置三軸機器人作為裝配的執行機構，具有X軸、Y軸、Z軸三個方向的執行能力，可完成智能抓取物料放料等功能；
配置有光電開關，光電傳感器，光纖傳感器，旋轉編碼器等，可確保各執行器的準確定位；
超出最大行程時，具有硬件自動保護功能，確保系統安全及人身安全；
本裝置為通用性模塊化多功能裝置，各功能端口完全開放，通過倉儲裝置中的RFID射頻識別模塊對不同倉庫的物料進行標識，也能通過RFID射頻識別模塊不同物料上電子標簽的信息，將物料運至不同的倉庫，實現智能倉儲的功能。同時學生也能通過不同的接線來完成各種不能的功能，為學生的各種創(chuàng )新設計創(chuàng )造了廣闊的空間。比如可以結合單片機主機模塊，LED/LCD模塊等，完成物料搬運實訓，I/O口實訓，LED\LCD點陣模塊實驗等加深學生對單片機原理地理解。專為高職中職課程設計、畢業設計和單片機競賽的開發平臺，體現了靈活性、開放、創(chuàng )新、綜合、跨領域、跨專業的設計理念。能夠滿足高職中職院校電子工程專業等不同層次的基礎實訓教學，課程設計，畢業設計，課題設計，實現從基礎學習到綜合應用。
五、實訓項目
單片機控制功能實訓考核裝置用于教學，可按工作過程導向，工學結合的模式規劃教學活動，完成以下工作任務
單片機部分
1.跑馬燈實驗
2.獨立按鍵輸入實驗
3.矩陣鍵盤接口實訓
4.光電耦隔離輸入輸出實驗
5.金屬檢測實訓
6.繼電器隔離控制實驗
7.靜態數碼管顯示實驗
8.動態數碼管顯示實驗
9.蜂鳴器演奏實驗
10.8255芯片擴展IO口實驗
11.液晶顯示模塊控制實訓
12.點陣LED屏漢字顯示實驗
13.AD轉換實驗
14.DA轉換實驗
15.LM35溫度傳感器采集實驗
16.18B20溫度傳感器采集實驗
17.外部中斷光電計數控制電機實訓
18.定時器中斷控制電機實訓
19.開環步進電機控制實訓
20.閉環交直流電機系統實驗
21.閉環步進電機系統實驗
22.恒溫室控制系統實驗
23.PS鍵盤通信實驗
24.RS232通信實驗
新增模塊實驗部分
25.串行ADC實驗
26.串行DAC實驗
27.外部存儲器實驗
28.實時時鐘實驗
29.74HC595實驗
30.74HC138實驗
31.74HC165實驗
32.74HC377實驗
33.74HC245實驗
34.無線射頻讀寫（RFID）實驗
35.315MHz無線控制實驗
36.紅外遙控實驗
37.傳感器實驗
38.WIFI通信實驗
39.STC雙串口收發實驗
40.STC自帶AD數據采集實驗
智能倉儲裝置部分
41.傳感器技術實訓
42.傳送帶實訓
43.步進電機電機應用實訓
44.伺服電機應用實訓
45.RFID射頻識別實訓
46.氣動回路應用實訓
47.絲桿傳動機構應用實訓
48.直線運動單元定位控制實訓
49.單片機編程實訓
50.機械故障檢測與排除實訓
六、設備配置
|
1 |
實訓桌 |
約1225mm×690mm×820mm |
1 |
張 |
實訓桌有兩種方案鋁木結構桌或鐵質結構桌。實訓桌具有教學用桌和實驗用桌的雙重功能。當講解理論或實訓項目中的相關知識時，可以作為課桌；當需要進行實際操作時，將臺面打開，就露出放置在安裝支架上的模塊，在需要的實訓模塊間按實訓要求連接電路，編寫控制程序，就可以按照設計的實訓項目進行單片機技術的教學。實訓臺的抽屜柜用于存放實訓模塊，抽屜柜與臺面之間布置實訓模塊安裝支架，最上一層是工作臺臺面。臺面下方是設備安裝底板，在底板上安裝單片機控制裝置需要的模塊，連接控制電路，編寫的控制程序。 |
|
2 |
電腦推車 |
580*400*780mm帶腳輪、電腦托盤 |
1 |
臺 |
電腦推車為鋁木結構，結實耐用。顯示器，鍵盤及鼠標分三層設計，不用時鍵盤托板和鼠標托板可以折疊收回，方便放置。鍵盤托板與人體坐在椅子上時彎曲的小臂高度一致，符合人體工程學，長久使用不宜疲憊。顯示器后設計有保護網，不會(huì )因為不小心造成顯示器摔落。 |
|
3 |
主機模塊 |
AT89S52 |
1 |
塊 |
采用高強度PCB作為載體，正面印有端子符號及放置主要元件，背面進行走線。RS232串行通信接口、有源蜂鳴器、在系統下載接口放置在左端，方便右端的電子連線連接。 |
|
4 |
電源模塊 |
DC±5V DC±12V DC24V |
1 |
塊 |
采用高強度PCB作為載體，正面印有端子符號及放置主要元件，背面進行走線。電源開關全部放在左邊，右邊放置電子插座和安全插。每組電源插座上方放置保險絲插座。模塊右下方一個三位插排，可以同時掛接三個儀器儀表。 |
|
5 |
仿真器模塊 |
ME-52HU |
1 |
塊 |
采用高強度PCB作為載體、上面放置高性能仿真器，電源接口及USB接口朝下，仿真頭接口朝上。 |
|
6 |
顯示模塊 |
8位跑馬燈 |
1 |
塊 |
采用高強度PCB作為載體。液晶采用鏤空工藝設計，美觀大觀。模塊左邊從上往下依次是128×64繪圖液晶顯示屏、1602字符型液晶顯示屏、8位跑馬燈。右邊從上往下依次為16×32點陣LED屏、8位數碼管。 |
|
8位數碼管動態顯示 |
|||||
|
16×32點陣LED屏 |
|||||
|
128×64繪圖液晶顯示屏 |
|||||
|
1602字符型液晶顯示屏 |
|||||
|
7 |
繼電器模塊 |
6路電磁繼電器 2路固態繼電器 （帶驅動和隔離） |
1 |
塊 |
采用高強度PCB作為載體。正面印有端子符號及放置主要元件。模塊左上方為6路電磁繼電器和2路固態繼電器，右上方為常開常閉觸點引出端子，下方是繼電器控制端及電源端接線端。 |
|
繼電器狀態指示功能 |
|||||
|
8 |
指令模塊 |
PS2鍵盤接口 |
1 |
塊 |
采用高強度PCB作為載體。正面印有端子符號及放置主要元件。從上往下依次為8路8位開關量輸入、PS2鍵盤接口、8個獨立鍵盤接口、4*4矩形鍵盤接口。 |
|
8個獨立鍵盤接口 |
|||||
|
8路8位開關量輸入 |
|||||
|
4*4矩形鍵盤接口 |
|||||
|
9 |
ADC/DAC模塊 |
ADC0809 |
1 |
塊 |
采用高強度PCB作為載體。正面印有端子符號及放置主要元件。從上往下依次為DAC0832、ADC0809、0-5V模擬電壓輸出、8等級LED電平指示、有源時鐘發生器。 |
|
DAC0832 |
|||||
|
0-5V模擬電壓輸出 |
|||||
|
8等級LED電平指示 |
|||||
|
有源時鐘發生器 |
|||||
|
10 |
交直流電機控制模塊 |
24V直流減速電機 |
1 |
塊 |
采用高強度PCB作為載體。正面印有端子符號及放置主要元件。直流電機與交流電機對應按裝，每個電機旁邊安裝一個保護繼電器。每個電機軸上安裝指示轉盤，轉盤上打了8個遮光孔，轉盤下方是光電計數器，用來計圈數。 |
|
220V交流減速電機 |
|||||
|
光電開關計數輸出 |
|||||
|
11 |
步進電機控制模塊 |
步進電機 |
1 |
塊 |
采用高強度PCB作為載體。正面印有端子符號及放置主要元件。在模塊正上方有一個水平移動裝置，可以把電機的軸轉轉換成水平位移，水平移動裝置兩端分別是步進電機和閉環元件。在水平移動裝置下方還安裝有兩個左右限位器和左右超限保護元件，這些元件都用輸出端子引出。 |
|
水平移動裝置 |
|||||
|
閉環控制裝置 |
|||||
|
12 |
傳感器配接模塊 |
4路傳感器接口 |
1 |
塊 |
采用高強度PCB作為載體。正面印有端子符號及放置主要元件。模塊上方有四路傳感器接口，下方是兩組8位光電隔離器，隔離器可以直接與工控傳感器連接。 |
|
16路光電隔離IO口 |
|||||
|
13 |
擴展模塊 |
8255芯片，74LS245芯片 |
1 |
塊 |
采用高強度PCB作為載體。正面印有端子符號及放置主要元件。模塊正中間為8255芯片，芯片四周為芯片擴展口引出端子。在模塊的下方是一個74LS245芯片，除電源外所示引腳全部引出。 |
|
14 |
溫度傳感器模塊 |
18B20/LM35 |
1 |
塊 |
采用高強度PCB作為載體。正面印有端子符號及放置主要元件。 |
|
恒溫控制裝置 |
|||||
|
15 |
AVR主機模塊 |
ATMEGA32 |
1 |
|
采用高強度PCB作為載體，正面印有端子符號及放置主要元件，背面進行走線。RS232串行通信接口、有源蜂鳴器、在系統下載接口放置在左端，方便右端的電子連線連接。 |
|
|
|
TLC1549串行ADC電路 |
1 |
塊 |
采用高強度PCB作為載體。正面印有端子符號及放置主要元件。從上往下依次為TLC1549、TLC5615、24CXX 、PCF8563、0-5V模擬電壓輸出、8等級LED電平指示 |
|
16 |
串行AD/DA/EEPROM/RTC模塊 |
TLC5615串行DAC電路 |
|||
|
24CXX外部存儲器電路 |
|||||
|
PCF8563實時時鐘電路 |
|||||
|
0-5V模擬電壓輸出 |
|||||
|
8等級LED電平指示 |
|||||
|
17 |
串行擴展模塊 |
74HC595 |
1 |
塊 |
采用高強度PCB作為載體。正面印有端子符號及放置主要元件。從上往下依次為74HC595、74HC138、74HC165。 |
|
74HC138 |
|||||
|
74HC165 |
|||||
|
18 |
并行擴展模塊 |
74HC377 |
1 |
塊 |
采用高強度PCB作為載體。正面印有端子符號及放置主要元件。從上往下依次為74HC377、74HC245 |
|
74HC245 |
|||||
|
19 |
短距離通訊模塊 |
1 |
塊 |
采用高強度PCB作為載體。正面印有端子符號及放置主要元件。從上往下依次為無線射頻讀寫（RFID）電路、315MHz無線控制電路、紅外遙控電路。 |
|
|
315MHz無線控制電路 |
|||||
|
紅外遙控電路 |
|||||
|
20 |
傳感器配接模塊2 |
LED指示燈 |
1 |
塊 |
采用高強度PCB作為載體。正面印有端子符號及放置主要元件。其中LED指示的是熱釋電傳感器及火焰傳感器采集的狀態，數碼管顯示的是磁場加速度傳感器、顏色識別傳感器、光照傳感器及溫濕度傳感器采集的值 |
|
數碼管顯示 |
|||||
|
熱釋電傳感器接口 |
|||||
|
火焰傳感器接口 |
|||||
|
光照傳感器接口 |
|||||
|
溫濕度傳感器接口 |
|||||
|
顏色傳感器接口 |
|||||
|
磁場加速度傳感器接口 |
|||||
|
21 |
WIFI無線通訊 模塊 |
XLW002X WIFI模塊 |
1 |
塊 |
該模塊主要一塊XLW002X WIFI模塊及一些配套元件組成，該模塊是一個完全獨立的嵌入式無線局域網接入設置，支持TCP協議、UDP協議、DHCP Server/Client、DNS、HTTP、Socket編程接口等。能夠實現高速UART、高速SPI、WIFI無線通信等。 |
|
22 |
STC主機模塊 |
STC15F2K60S2 在系統下載設計 雙串行通信接口 有源蜂鳴器 IAP15F2K60S2仿真芯片 |
1 |
塊 |
采用高強度PCB作為載體，正面印有端子符號及放置主要元件，背面進行走線。RS232串行通信接口、有源蜂鳴器、在系統下載接口放置在左端，方便右端的電子連線連接。 |
|
23 |
SB-G003智能倉儲裝置
|
三軸直線搬運機器人機構 |
1 |
臺 |
本裝置為通用性模塊化多功能裝置，各功能端口完全開放，通過倉儲裝置中的RFID射頻識別模塊對不同倉庫的物料進行標識，也能通過RFID射頻識別模塊不同物料上電子標簽的信息，將物料運至不同的倉庫，實現智能倉儲的功能。 |
|
物料傳輸皮帶及導軌 |
|||||
|
智能倉儲機構支架 |
|||||
|
RFID射頻識別 |
|||||
|
9個配置電子標簽的物料 |
|||||
|
接供料機構 |
|||||
|
觸摸屏 |
|||||
|
伺服調制器 |
|||||
|
24 |
排線 |
50cm |
2 |
條 |
|
|
25 |
電子連線 |
200mm/400mm/600mm |
1 |
包 |
60條/包 |
|
26 |
安全連線 |
1000mm/紅色 |
4 |
條 |
|
|
27 |
安全連線 |
1000mm/藍色 |
4 |
條 |
|
|
28 |
光盤 |
例程/編程軟件/仿真軟件 |
1 |
張 |
|
|
29 |
圓鋼凳 |
―― |
1 |
把 |
|
|
30 |
實驗指導書 |
―― |
1 |
本 |
|
