維修電工技能實訓考核裝置（電氣控制·PLC·變頻器） > 行業新聞 >維修電工實訓考核設備

2023年1月2日

維修電工技能實訓考核裝置（電氣控制·PLC·變頻器）

SBKJ-WXDGB維修電工技能實訓考核裝置（電氣控制·PLC·變頻器）

一、維修電工技能實訓裝置概述

維修電工技能實訓考核裝置、博途編程軟件、組態軟件、仿真教學軟件、模擬控制實訓掛件、實物等于一體。裝置配備的主機采用西門子S7-1200系列可編程控制器，配套通信編程電纜、三相鼠籠異步電機，具有實訓項目齊全、配置靈活、內容豐富等特點。不僅可滿足各職業學校對西門子PLC實訓教學和相關課程設計、考核的要求，還可作為工程技術人員的培訓設備。

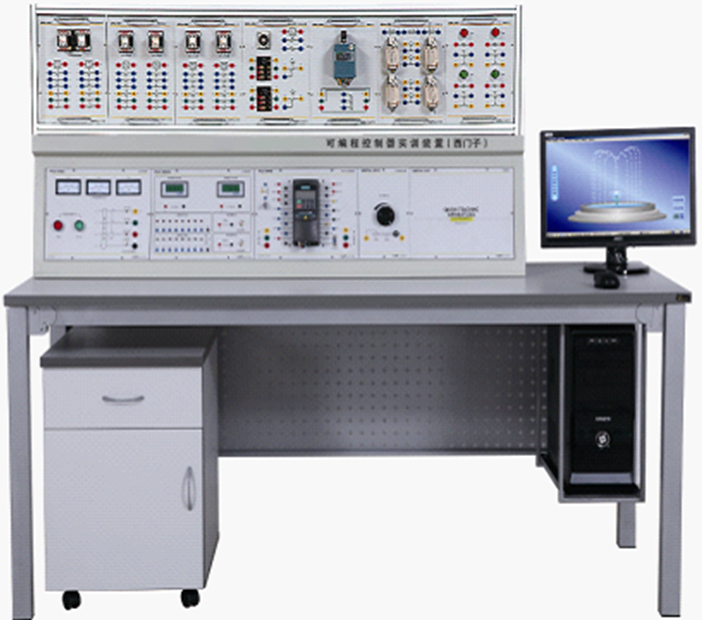

參考圖片（以實物圖片為準）

二、產品特點

1、采用模塊化結構，即各種模擬實驗單元，均為組件式，可根據實驗項目、網絡(luò )要求進行組合，以后如果需要增加實驗項目，只需添加部件即可。

2、實驗裝置采用雙層鋁合金框架結構，結構牢固、美觀大方，具有現代感。

3、實驗對象來自于工業現場的典型應用，直觀形象，集模擬量、數字量、網絡(luò )通信及電氣控制于一體，通過實訓，學生能夠迅速掌握PLC的各種硬件結構、編程方法及自動化通信網絡(luò )方式，較快的適應工業現場的要求。

4、所有實驗均有采用組態軟件開發的動態監視畫面，對PLC的動作進行跟蹤，可大大提高實驗效果，激發學生的學習興趣。

5、維修電工技能實訓考核裝置設有各種人身安全保護措施，并提供單獨的24V電源以保護主機。

三、實驗項目

1.三相異步電動機直接啟動控制電路

2.三相異步電動機點動控制電路

3.三相異步電動機自鎖控制電路

4.三相異步電動機按鈕聯鎖正反轉控制電路

5.三相異步電動機接觸器聯鎖正反轉控制電路

6.三相異步電動機雙重聯鎖正反轉控制電路

7.三相異步電動機工作臺自動往返控制電路

8.兩臺三相異步電動機順序啟動、順序停轉控制電路

9.三相異步電動機的兩地控制電路

10.接觸器控制的Y-Δ控制

11.時間繼電器控制的Y-Δ控制

12.三相異步電動機單向啟動反接制動控制電路

13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路

14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路

15.三相異步電動機正反轉啟動能耗制動控制電路

16.單相籠型電動機電容啟動控制電路

17.雙速交流異步電動機手動變速控制電路

18.雙速交流異步電動機自動變速控制電路

19.斷電延時直流能耗制動的Y-△啟動控制電路

20.通電延時帶直流能耗制動的Y-△啟動控制電路

21.三相異步電動機雙重聯鎖正反轉能耗制動控制電路

22.三相異步電動機雙重聯鎖正反轉啟動反接制動控制電路

23.C620車床電氣控制線路

24.電動葫蘆電氣控制線路

25.Y3150滾齒機控制電路

26.可編程控制器的基本指令操作

27.LED數碼顯示控制

28.天塔之光控制的模擬

29.十字路口交通燈的模擬

30.機械手動作的模擬

31.四節傳送帶的模擬

32.裝配流水線控制的模擬

33.步進電機控制的模擬

34.水塔水位模擬控制模擬

35.液體混合裝置模擬控制的模擬

36.郵件分揀機模擬控制的模擬

37.軋鋼機模擬控制的模擬

38.自動成型機的模擬

39.自動送料裝車控制的模擬

40.全自動洗衣機控制的模擬

41.電鍍生產線控制的模擬

42.PLC控制的三相異步電動機正反轉控制

43.PLC控制的三相異步電動機Y/Δ啟動控制

44.PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制

45.PLC控制的三相異步電動機能耗制動控制

46.變頻器功能參數設置與操作

47.變頻器報警與保護功能

48.多段速度選擇變頻調速

49.外部端子點動控制

50.控制電機正反轉運動控制

51.控制電機運行時間操作

52.瞬間停電變頻器參數設定

53.外部電壓變頻調速

54.外部電流變頻調速

55.三相異步電動機的變頻開環調速

56.PLC控制變頻器調速

57.觸摸屏的實訓

58.CA6140普通車床模擬操作與故障檢修等實訓項目

四、技術條件

1、輸入電壓：三相四線制AC380V±10％/50Hz；

2、工作環境：環境溫度范圍-5℃-+40℃，相對濕度 85％（25℃），海拔 4000m；

3、裝置容量： 1.5KVA；

4、外形尺寸：1750mm×750mm×1500mm；

5、裝置自重：≤100kg。

五、技術說明

1、控制屏

實驗裝置采用雙層鋁合金框架結構，結構牢固、美觀大方，具有現代感。實驗桌的設計結合了國際流行的工業造型元素，桌面為防火、防水、耐磨高密度板，桌腿采用50x50的優質方鋼，結構堅固，整個造型既簡約又不失端莊，既美觀大方又無笨重之感，同時便于拆裝移動，方便實驗室的管理。實驗裝置還帶連體電腦桌，可用于電腦顯示器及主機的存放，用戶無需再配電腦桌。桌子下配有一個可移動立柜，帶抽屜和儲藏柜（帶鎖），可以存放工具以及資料等。

2、人身及設備安全保護體系

裝置設有電流型漏電保護器，裝置若有漏電現象，漏電流超過一定值，即切斷電源。實驗導線及插座，強電采用全封閉安全型實驗導線和插座，保證實驗者人身和設備的安全使用。

3、PLC-000電源技術說明

三相四線電源輸入，經漏電保護開關，通過啟停按鈕控制設備電源輸出。設有交流電壓表一只，通過轉換開關切換監視電網三相電壓。輸出三相四線380V交流電源，帶有電子線路過流短路保護以及保險絲保護。

4、PLC-CPU主機實驗掛件

配置西門子主機CPU1214C主機，內置I／O(14路數字量輸入／10路數字量輸出)，單獨24V電源供電，配置模擬量模塊SM1223(8路數字量輸入8路數字量輸出)，配置模擬量模塊SQB1231（1路模擬量輸出）通信編程電纜等。

5、變頻器實驗掛件

變頻器采用功率0.75KW，電壓380V，配置BOP操作面板，配置一個網口用于外部通訊，輸入信號6組，輸出信號3組，一路模擬量輸入，一路模擬量輸出

6、觸摸屏組件

7英寸彩色觸摸屏，65536 顏色，TFT 寬屏顯示器，LED 背景光，分辨率不低于800×480，MTBF 背景照明（溫度為 25 °C 時）不低于20000h，可調節背景照明，電源電壓范圍DC19.2-28.8V，功率5.5W，處理器采用ARM，用戶內存不低于10MB，具有8個實體按鍵，不低于1個USB接口，帶PROFINET(以太網)功能

7、實驗模塊說明

1）可編程控制器實驗掛箱(一)

可以完成四節傳送帶、十字路口交通燈、天塔之光、機械手等模擬控制。

2）可編程控制器實驗掛箱(二)

可以完成噴泉、裝配流水線、軋鋼機、液體混合等模擬控制。

3）可編程控制器實驗掛箱(三)

可以完成LED數碼顯示、舞臺燈光、水塔水位、郵件分揀等模擬控制。

4）可編程控制器實驗掛箱（四）

可以完成四層電梯、步進電機、Y/△換接啟動等模擬控制。

5）可編程控制器實驗掛箱（五）

可以完成自動配料、運料小車等模擬控制。

6）網孔板（一）

提供3只交流接觸器，3只按鈕開關，1只時間繼電器，1只熱繼電器，二極管及能耗電阻等，可完成常規的電機拖動實驗。

7）電機運行操作組件：

①單相電容啟動電動機：交流220V，主繞組和輔助繞組均引出至接線面板，采用起動電容外接方式；

②三相鼠籠異步電動機：交流380V/△，三相繞組6個端頭引出至接線面板，可Y、△任意連接；

③三相鼠籠異步電動機：交流380V/Y，三相繞組6個端頭引出至接線面板，可Y、△任意連接，帶雙向速度繼電器，繼電器觸點引出至接線面板；

④三相雙速異步電動機：交流380V/YY/△，三相繞組6個端頭引出至接線面板，可YY、△任意連接。

六、主要配置清單

名稱	型號	數量	單位	備注
實驗屏		1	臺	鋁合金
電源控制箱		1	臺	鋼質噴塑
實驗桌		1	張	鋁木結構
PLC主機	CPU1214C+SM1223+SQB1231	1	套
學生凳		2	張	塑鋼結構
通訊電纜	網線	1	根
實驗掛箱模塊（面板為整塊敷銅板經特殊工藝加工能而成，因而連線少，接觸可靠，故障率低，美觀大方）	可編程控制器實驗掛箱(一)	1	塊
	可編程控制器實驗掛箱(二)	1	塊
	可編程控制器實驗掛箱(三)	1	塊
	可編程控制器實驗掛箱（四）	1	塊
	可編程控制器實驗掛箱（五）	1	塊
	可編程控制器實驗掛箱（六）	1	塊
	可編程控制器實驗掛箱（七）	1	塊
	變頻器掛箱	1	塊	G120C
	觸摸屏掛箱	1	塊	KTP700
	網孔板	1	塊
網孔板散件	提供3只交流接觸器，3只按鈕開關，1只時間繼電器，1只熱繼電器，二極管及能耗電阻等，可完成常規的電機拖動實驗。	1	套
電機	單相電容啟動電動機	1	套
	三相鼠籠異步電動機	1	套
	三相雙速異步電動機	1	套
軟件	演示板原程序及西門子編程軟件（浮動授權）	1	套
說明書		1	本
專用導線	紅色	10	根
	黑色	1	根
	黃色（短線）	10	根
	藍色（短線）	10	根
交換機		1	臺

七、PLC實物模型詳細技術說明

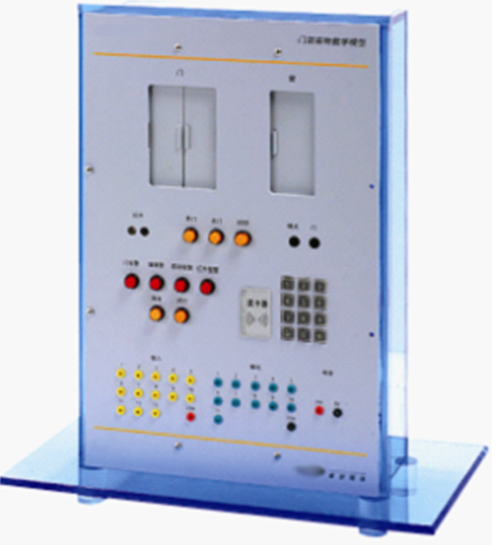

SBMPLC-MJ型門禁控制系統實驗模型

1.1 產品特點

門禁控制系統實驗模型在單機門禁控制系統基礎上融入了防盜報警系統，既闡述了門禁控制系統的基本系統組成即：控制器+讀卡器+開關門機構，又利用了防盜報警裝置中常見的門磁開關共同構成了這套以一間屋子為假想防護對象的系統。進出門人員只有經過授權才可以使用密碼卡；密碼+卡等開門方式中的一種進入屋內。

該模型由IBA AC-08系統控制器、門開、關系統、窗震動系統、紅外探測裝置、報警系統、顯示系統等組成。

（圖片供參考，以實物為準）

1.2 實驗內容

掌握門禁控制系統與防盜報警系統的系統組成及常見設備的工作原理，根據現有的硬件以自己理解的控制原理為基礎編寫自己的PLC控制程序。了解系統控制器的工作模式，通過實踐權限的控制更加深入的理解"只有經過授權才可以進出"。

1.3 主要部件單門控制器的功能

1）開門方式：密碼、卡、密碼+卡

2）卡片容量：500張，讀卡距離：65mm

3）操作模式：安全模式、密碼切換

4）內置門鈴控制、內置防撬報警

5）鍵盤：12健電話鍵盤

6）操作提示：峰鳴音、2個3色LED指示燈

7）輸入電壓：12-18VDC輸入電流參考值：60mA

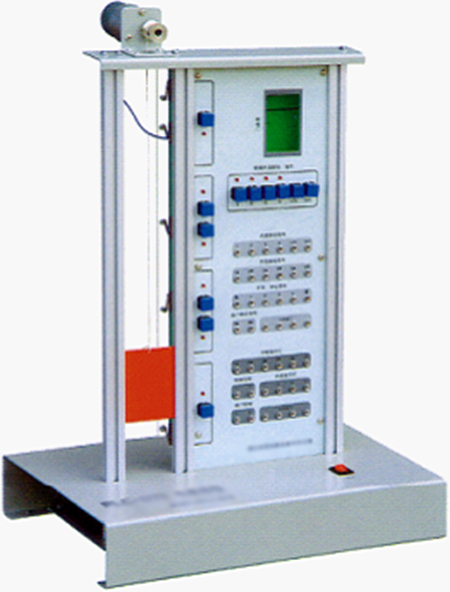

SBMPLC-DT型四層電梯控制模型

2.1 產品特點

電梯實訓裝置為四層電梯微縮模型，是為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程實訓演示，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計的。

（圖片供參考，以實物為準）

系統由機械傳動和電氣控制兩部分組成：機械部分控制門的開閉和轎箱的上下移動；控制部分由PLC控制各項功能開關，以完成電梯的各項動作。

該電梯模型內部集成有轎廂的升降和轎廂門的開與關功能的拖動系統，采集現場的各種信號，如內選按鈕信號、外選按鈕信號、平層、限位信號、廂門限位信號，實現各種方式下電梯運行的邏輯控制功能。

外形尺寸：350×240×520mm(L*W*H)

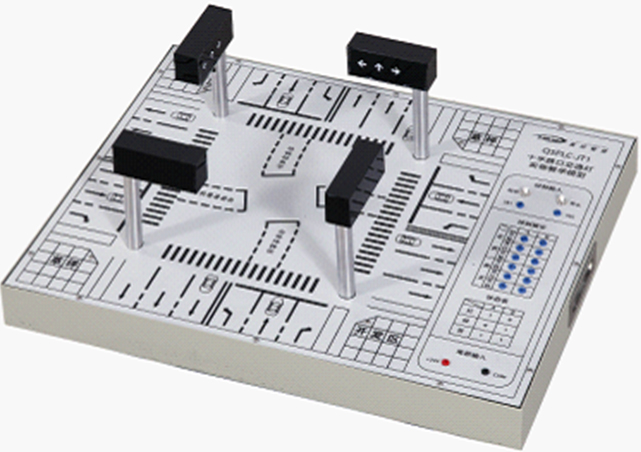

SBMPLC-JT型十字路口交通燈實驗模型

3.1 產品特點：

"十字路口交通燈實驗模型"是本公司根據實際十字路口交通燈，按照一定比例縮小后，精心開發研制生產的仿實物模型。實訓操作靈活方便，能滿足大中專院校對可編程控制器技術的教學、課程設計和畢業設計要求。

該實物模型由道路模型、交通燈指示模型、電源輸入（DC+24V）、模擬輸入、控制輸出、PLC主機（用戶自配）及相應的控制軟件組成。

（圖片供參考，以實物為準）

該實訓模型的道路設置為四個方向雙向六車道，不同車道分別用虛線及路面箭頭方向進行區別；另外，在道路模型周邊還標注有開發區以及草坪等模擬場景，使整個模型更加形象逼真；交通燈指示模型采用立體式雙色LED箭頭指示牌，指示牌的柱子采用了高強度鋁柱，久經耐用，不易氧化，符合真實的交通燈運行模式；四個方向分別都設有一個LED指示牌，對來往的車輛進行指揮�？刂戚敵龇謩e對東西南北四個方向的左轉、直行和右轉進行實時控制，實訓者根據LED指示牌顯示的黃、綠、紅三種不同的信號指示狀態掌握交通燈工作的整個流程，使實訓者能將理論和實際操作完美的結合起來。

SBMPLC-XC型自動往返運動控制實驗模型

4.1、產品特點：

"小車運動控制系統"由運動小車、導軌、永磁同步電機和兩個行程開關等構成。

在系統的控制盒上設置有向左和向右運動兩個信號輸入端。當輸入端接入24VDC控制信號后運動小車即可實現相應方向的運動。在導軌的兩端安裝有兩個形成開關，當小車運行過程中碰到行程開關后，行程開關就會(huì )發出相應的信號給控制器，實現小車的往復運動。

本運動控制系統可與各類可編程控制器（PLC）相匹配完成運動控制實訓。

（圖片供參考，以實物為準）

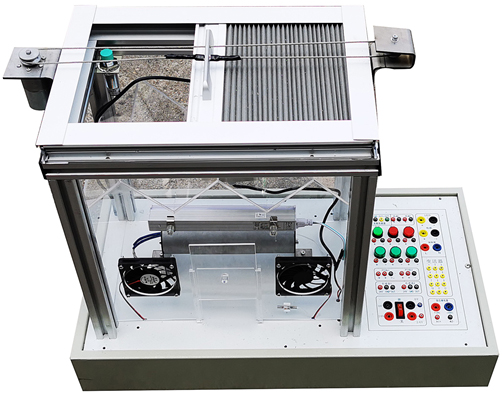

SBMPLC-18型溫度的檢測與控制實物模型

5.1、概述

智能溫室控制實訓裝置主要由溫度設定、風機變速和上位機軟件控制等幾部分組成。溫度的控制過程是將溫度檢測傳感器采集的內、外部環境溫度與設定溫度值進行比較，PLC模擬量模塊根據溫差值輸出模擬量來控制加熱器電壓從而控制加熱的快慢，根據溫差值給出風機相應信號來切換風機的高速、低速、停止三種運行模式。光照控制是根據溫差值及內外光照信號來控制遮陽網的動作。整個實訓過程既可以通過上位機軟件進行控制和實時監控又可進行手動控制。能開展對智能溫室的維護、設備操作及控制等技能訓練，適合農業自動化等課程的實訓教學。

參考圖（以實物圖為準）

5.2、技術參數

1、工作電源：?jiǎn)蜗?span lang="EN-US">220+15% /50HZ（具有過流保護）

2、工作環境：環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m；

3、整機容量：＜1KVA

4、裝置重量：≤60kg。

5、外形尺寸約：800mm×300mm×500mm；

5.3、實訓裝置主要部件配置表

序號	名稱	型號或簡要說明	數量	單位
1	鐵質噴塑機座		1	件
2	小型風扇		2	臺
3	恒溫室	材質：亞克力	1	件
4	加熱棒	功率：0.4KW	1	只
5	溫度傳感器		2	只
6	固態繼電器		1	只
8	接線端子	接線端子外徑4mm	22	個
9	手動閥		1	個
10	紅色按鈕		1	個
11	綠色按鈕		1	個
12	紅色指示燈		2	個
13	綠色指示燈		2	個

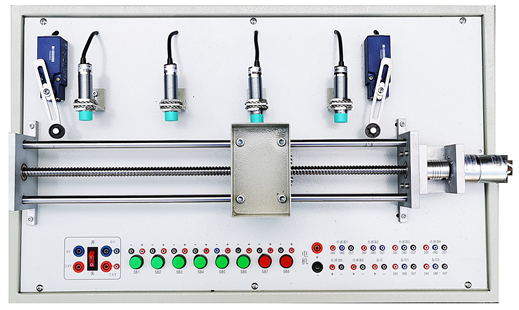

SBMYD-03型小車運動控制模型

6.1、概述

小車運動控制裝置采用臺式結構，是一套工業自動化生產線小車運動控制過程的縮微模型，本裝置采用直流電機絲杠導軌傳動系統，實現傳動和定位要求。造型精美、體積緊湊、重量輕、堅固耐用，采用直流電機控制高質量驅動方案，有力保證系統穩定、精密和快捷響應能力。行程范圍400MM，裝有4種傳感器反饋控制，能滿足大中專院�？删幊炭刂破骷夹g(shù)的教學、課程設計和畢業設計。

參考圖片

6.2、技術參數

1、工作電源：?jiǎn)蜗?span lang="EN-US">220+15% /50HZ（具有過流保護）

2、工作環境：環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m；

3、整機容量：＜1KVA

4、裝置重量：≤60kg。

5、尺寸：不小于800*400*220mm

6.3、設備結構：

實訓裝置臺架為金屬結構，實訓考核裝置PLC模塊的I/O 端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

6.4、部分實訓項目：

1．機電設備的安裝與調試

（1）傳動裝置同軸度的調整

（2）搬運設備安裝與調試

2．電氣控制電路的安裝與PLC編程

（1）電動機正反轉控制電路的連接與程序編寫

6.5、實訓裝置主要部件配置表

鋼制噴塑機架		1	套
直流電機	24V 200r/Min	1	只
電感傳感器	LJ8A3-2	1	只
電容傳感器	LJC34A4-K	1	只
光電傳感器	ST135傳感器	1	只
滾珠絲桿	光軸直徑：12mm 往復精度≤0.03mm 承重負載：水平≤40kg，垂直≤15kg		套
行程開關	CX19-001		1只
其它小配件	滿足本貨物使用要求之規格	1	套
