SBDQW-860K電氣控制及電子技能實訓考核裝置
一、概述
電氣控制及電子技能實訓考核裝置該"電氣控制及電子技能實訓考核裝置"為配合職業教育和就業人員實際操作、培訓、鑒定的需求，該設備綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控制技術》《電力拖動控制線路與技能訓練》《電子技能訓練》等相關科目的實驗及實訓教學內容。實驗裝置電工部分采用網孔板結構，訓練與鑒定接近工業現場，增加元器件即可增加實訓項目，可擴展性強，非常適合各大中專院校、職業學院、技工學校和各類培訓機構訓練學生電工電子基本技能、專業技能和綜合技能，也可進行電工等級考核和技能鑒定。

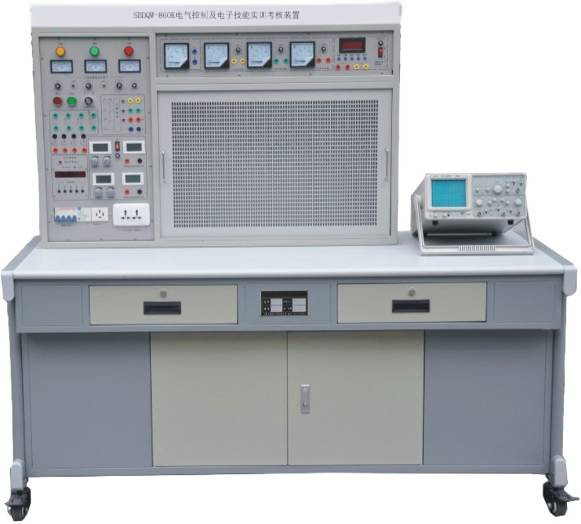

(參考圖)
二、技術參數：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、工作溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：200Kg
5、移動腳輪：100*60mm
三、網孔型電工電子技能實驗設備的實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。
2、電源及參數：
2.1、輸入電源：三相四線電源，輸入時紅、黃、綠三只指示燈亮。
2.2、電源輸出：總電源開關開啟后，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三只450V電壓表指示工作線電壓。
3、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者安全。
4、恒流穩壓雙用電源：兩路獨立。每路輸出電壓0-30V，輸出電流4mA-1500mA，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，電流電壓輸出有0.5級數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mV。
5、+5V直流穩壓電源1路，輸出電流500mA。
6、智能功率、功率因數表：
1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度范圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
7、直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-200V。手動量程為：2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
8、 直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
9、轉換開關1只
10、指針式測量電表：交流450V 1只，交流5A 3只，精度1.0級。
11、整流二極管：提供四只IN5408二極管，用于整流或能耗制動。
12、大功率電阻：三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)，一只10Ω/25W電阻用于異步電動機的能耗制動。
13、單、三相插座：為外部?jì)x器提供工作電源。
14、單次脈沖源：每撥一次鈕子開關可輸出一對正負脈沖。
15、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
|
正弦波輸出幅度 |
≥10V |
|
輸出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
頻率范圍 |
0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
|
輸出幅度 |
電位器調節，正弦波輸出具有20db,40db衰減 |
|
方波占空比 |
可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
|
頻率計最高測量范圍 |
100MHz，自動換檔 |
16、可調瓷盤3只：1K／100W
17、整流二極管4只
四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。
五、整個實訓室構成與配備（以參考標準：1臺教師臺，24臺學生臺為例）
1、學生實訓操作桌24張：一桌二座，桌面配備一塊膠皮板保護桌面，桌體下部配備元件儲存柜，放置實訓考核元器件，使用、保管方便，桌體中部左右設有兩個抽屜，放置常用工具等。
2、學生實訓臺：共24臺，每張學生實訓考核操作桌上配置1臺。
3、教師臺1臺：由實訓操作桌、學生安全用電集成控制、配套教學資源等組成：
（1）實驗室智慧用電安全控制系統功能要求
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡(luò )的情況下，教室整套智能電源管理系統可離線獨立運行。
1）、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2）、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。
3）、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4）、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5）、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6）、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、先進性。
（2）配套教學資源：
A、在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）部分微課內容舉例：
|
學習項目 |
學習任務 |
參考課時 |
|
項目一、三相異步電動機啟動線路制作、調試與故障排除
|
任務一：識別低壓電器及異步電動機 |
2 |
|
任務二：點動與自鎖正轉控制線路的實施 |
12 |
|
|
任務三：聯鎖正反轉控制線路的實施與檢測 |
12 |
|
|
任務四：Y-△降壓?jiǎn)?dòng)控制線路分析與接線 |
6 |
|
|
任務五：三相異步電動機順序控制線路安裝與測試 |
6 |
|
|
項目二 三相異步電動機行程控制線路的設計及實施
|
任務一：電動葫蘆控制線路設計及實施 |
6 |
|
任務二：工作臺自動往返線路設計及實施 |
4 |
|
|
項目三 三相異步電動機制動控制線路分析設計及實施
|
任務一：三相異步電動機反接制動控制線路安裝與測試 |
4 |
|
任務二：三相異步電動機能耗制動控制線路安裝與測試 |
4 |
|
|
項目四 卷簾門控制電路的安裝、調試及故障排除
|
任務一：卷簾門控制電路的安裝、調試及故障排除 |
10 |
|
任務二：卷簾門PLC控制電路設計 |
4 |
|
|
任務三：卷簾門PLC控制控制程序設計與調試 |
6 |
|
|
項目五 傳送帶送料裝置控制線路的安裝、調試及故障排除
|
任務一：傳送帶送料裝置控制電路安裝、調試及故障排除 |
10 |
|
任務二：用PLC技術實現傳送帶送料裝置控制 |
4 |
|
|
任務三：編寫調試PLC程序及系統總調試 |
6 |
★B、電子實訓創(chuàng )新教學與管理模塊-元器件檢測模塊
（1）印刷線路板為單層印刷電路板，印刷線路板厚度為2mm，每塊印刷線路板四個角上有4mm鏍絲固定孔。
（2）印刷線路板的正面印刷：正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬3mm，器件裝在反面, 正面用鍍金接線孔引出。
（3）線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。
（4）元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
注：（5）RFID讀卡器為整個實驗室配置1套。
★C、仿真教學軟件：
★1、無紙化考核平臺（基于云平臺無紙化理論試題庫考試系統）（要求具有軟件著作權，網絡(luò )版）
1）.用戶登錄；2）.用戶注冊；3）.用戶管理（3.1用戶查詢、3.2添加用戶、3.3修改用戶、3.4用戶刪除）；4）.級別管理（4.1級別查詢、4.2添加級別、4.3修改級別、4.4刪除級別）；5）.題庫類別管理（5.1 題庫類別查詢、5.2 添加題庫類別、5.3 修改題庫類別信息、5.4 刪除題庫類別信息）；6） .題庫管理（6.1 題庫查詢、6.2 添加單項選擇題、6.3 添加多項選擇題、6.4 添加判斷題信息、6.5 導入Excel題目信息、6.6 題目信息修改、6.7 刪除題目信息）；7）. 試卷管理（7.1 試卷查詢、7.2 添加試卷、7.3 自動抽題、7.4手動組卷、7.5 編輯試卷、7.6 刪除試卷、7.7 啟用試卷、7.8 打印試卷）；8）.模擬成績（8.1模擬成績查詢、8.2模擬成績詳細、8.3導出成績）；9）. 實戰成績（9.1實戰成績查詢、9.2導出實戰成績）；10）.在線考試；11）.歷史成績（歷史模擬成績查看、歷史實戰成績查看）
2.網絡(luò )版電工作業培訓教學軟件（安全用電）（網絡(luò )版、具有軟件著作權）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。
軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性?xún)r(jià)比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。
3.電子產品工藝實踐教學系統（網絡(luò )版，具有軟件著作權）
產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》而設計，用于各類院校電子技術實踐教學演示使用。
體現了當前使用的最新的生產技術，完全與我國當前電子制造業接軌。全部?jì)热菥谏a(chǎn)或實訓現場拍攝，再現了生產的真實環境，相當于把生產線搬進課堂，讓學生了解現代制造業的生產方式和工藝流程，從而認識并掌握工程操作技能。對于不容易觀察到的內容，則采用了多媒體動畫技術，可以達到意想不到的效果。該系統解決了下廠認識實習由于地處遙遠、交通不便、學時緊張、經費不足、生產繁忙、不便安排等多種條件的限制，可在大廳或實驗實訓室使用。
產品內容
一）、電子產品生產過程：準備元器件、安裝元器件、焊接、補焊與調試、整機裝配與測試、包裝與入庫六個主要生產過程。
二）、焊接與拆裝技術：手工焊接工具（內熱式烙鐵、長壽烙鐵、恒溫電烙鐵、焊錫絲）、人工焊接技術（手工錫焊五步操作法）焊接質量（合格的焊點、有缺陷的焊點--虛焊、偏焊、橋接、堆焊、缺焊、針孔、拉尖、拖尾、冷焊、脫焊）、拆焊技術（吸錫線、手動吸錫槍、熱風工作臺）、浸焊與波峰焊（浸焊、波峰焊）。
三）、SMT（表面安裝）技術：貼片元器件、貼片集成電路、SMT電路板等。
四）、SMT安裝焊接工藝：印焊膏、貼片、再流焊、清洗、測試與返修等。
五）、SMT產品生產過程再現。
適用范圍
各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
六、實訓考核項目：
（一）電氣控制實訓項目
1.單線電度表的連接
2.直接式三相有功電度表的連接
3.間接式三相有功電度表的連接
4.電流互感器與電流表的應用
5.轉換開關與電壓表連接測量三相電壓
6.交流異步電動機的點動控制電路連接
7.交流異步電動機的單向連續轉動的控制電路連接
8.接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接
9.按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接
10.按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接
11.萬能轉換開關控制三相異步電動機的正反轉
12.三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接
13.定子繞組串聯電阻啟動控制電路連接
14.電動機半波整流能耗制動控制電路連接
15.兩地控制電路的連接
16.離心開關配合的反接制動控制電路的連接
17.電動機全波整流能耗制動控制線路
18.三相交流異步電動機反接制動控制電路連接
19.電動機往返行程控制電路連接
20.普通車床控制電路的連接
21電動葫蘆控制電路的連接
22.點動與連續轉動電路連接
23.按鈕切換的雙速電動機調速控制電路連接
24.時間繼電器切換的雙速電動機調速控制電路的連接
25.多臺電動機的順序控制電路的連接
（二）電子技術實訓項目
1、常用電子儀器使用練習
2、單級放大電路
3、兩級放大電路
4、負反饋放大電路
5、射極跟隨器
6、差動放大電路
7、集成運放的參數測試
8、比例求和運算電路
9、積分與微分電路
10、波形發生電路
11、有源濾波器
12、電壓比較器
13、集成電路RC正弦波振蕩器
14、集成功率放大器
15、整流濾波與并聯穩壓電路
16、串聯穩壓電路
17、集成穩壓器
18、RC正弦波振蕩器
19、LC振蕩器及選頻放大器
20、電流/電壓轉換電路
21、電壓/頻率轉換電路
22、互補對稱功率放大器
23、波形變換電路
24、場效應管實驗
25、可控硅實驗電路
26、用運算放大器組成萬用電表的設計與調試
27、門電路的邏輯功能及測試實驗
28、組合邏輯電路（半加器、全加器及邏輯運算）實驗
29、觸發器實驗R-S、D、JK
30、觸發器實驗三態輸出觸發器、鎖存器
31、時序電路測試與研究
32、集成計數器及寄存器實驗
33、譯碼器和數據選擇器實驗
34、波形產生器及單穩態觸發器實驗
35、555時基電路實驗
七、器材配備：
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
電源、信號源、儀器控制屏 |
臺 |
1 |
|
|
2 |
實訓考核桌 |
張 |
1 |
|
|
3 |
凳子 |
張 |
2 |
|
|
4 |
電氣控制部分配件 |
套 |
1 |
表一 |
|
5 |
電子技術部分透明創(chuàng )新元件盒 |
|
|
表二 |
|
6 |
實驗說明書 |
本 |
1 |
指導學生實訓 |
|
7 |
安裝材料 |
套 |
1 |
|
|
8 |
導線 |
套 |
1 |
電子安全插頭線：紅色10，綠色10，黃色10，黑色10 |
|
套 |
1 |
電工手槍式疊插線：紅色10，綠色10，黃色10，黑色10 |
表一 電氣控制部分
|
序號 |
型號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
DZ47LE﹣32 |
三相漏電開關 |
1 |
只 |
|
|
2 |
HK8 |
單相閘刀開關 |
1 |
只 |
|
|
3 |
6A/250V |
平燈頭 |
2 |
只 |
|
|
4 |
BH-0.66(5:5) |
電流互感器 |
3 |
只 |
|
|
5 |
DD862-2 |
單相電度表 |
1 |
只 |
|
|
6 |
DT862﹣4 |
三相四線有功電能表 |
1 |
只 |
|
|
7 |
CJX2﹣0901 |
交流接觸器 |
4 |
只 |
|
|
8 |
F4﹣22 |
交流接觸器輔助觸頭 |
4 |
只 |
|
|
9 |
JR36﹣20 |
熱繼電器 |
2 |
只 |
|
|
10 |
RT14-20/2A |
直插式保險盒 |
5 |
只 |
|
|
11 |
LX19-222 |
行程開關 |
2 |
只 |
|
|
12 |
LX19-001 |
行程開關 |
2 |
只 |
|
|
13 |
3H |
鐵殼按鈕 |
2 |
只 |
|
|
14 |
ST3PA-B/380V（0-60S） |
電子式時間繼電器 |
2 |
只 |
|
|
15 |
100KVA |
變壓器 |
1 |
只 |
|
|
16 |
380V（△/Y）180W |
鼠籠式三相異步電機 （帶離心開關） |
1 |
只 |
|
|
17 |
380V（△/Y）180W |
鼠籠式三相異步電機 |
1 |
臺 |
|
|
18 |
380V、180W |
雙速異步電機 |
1 |
臺 |
|
|
19 |
JF5-2.5/5 |
接線端子排 |
5 |
只 |
|
表二 電子技術部分
|
元 件 名 稱 |
型 號 |
數 量 |
備 注 |
|
電 阻 |
5.1Ω |
2 |
1/2W |
|
電 阻 |
51Ω |
1 |
1/2W |
|
電 阻 |
100Ω |
3 |
1/8W |
|
電 阻 |
150Ω |
1 |
1/8W |
|
電 阻 |
200Ω |
1 |
1/8W |
|
電 阻 |
300Ω |
2 |
1/8W |
|
電 阻 |
470Ω |
1 |
1/8W |
|
電 阻 |
510Ω |
2 |
1/8W |
|
電 阻 |
820Ω |
2 |
1/8W |
|
電 阻 |
1K |
3 |
1/8W |
|
電 阻 |
1.5K |
1 |
1/8W |
|
電 阻 |
2K |
2 |
1/8W |
|
電 阻 |
2.4K |
3 |
1/8W |
|
電 阻 |
2.7K |
1 |
1/8W |
|
電 阻 |
3.3K |
3 |
1/8W |
|
電 阻 |
3.9K |
1 |
1/8W |
|
電 阻 |
4.7K |
2 |
1/8W |
|
電 阻 |
5.1K |
1 |
1/8W |
|
電 阻 |
6.8K |
2 |
1/8W |
|
電 阻 |
10K |
4 |
1/8W |
|
電 阻 |
13K |
1 |
1/8W |
|
電 阻 |
20K |
2 |
1/8W |
|
電 阻 |
39K |
1 |
1/8W |
|
電 阻 |
51K |
1 |
1/8W |
|
電 阻 |
100K |
2 |
1/8W |
|
電 阻 |
200K |
1 |
1/8W |
|
電 阻 |
1M |
1 |
1/8W |
|
電 阻 |
10M |
1 |
1/8W |
|
電 位 器 |
470Ω |
1 |
1/2W |
|
電 位 器 |
1K |
2 |
1/2W |
|
電 位 器 |
10K |
2 |
1/2W |
|
電 位 器 |
22K |
1 |
1/2W |
|
電 位 器 |
100K |
1 |
1/2W |
|
電 位 器 |
470K |
1 |
1/2W |
|
電解電容 |
1uF |
1 |
16V |
|
電解電容 |
10uF |
3 |
16V |
|
電解電容 |
47uF |
3 |
16V |
|
電解電容 |
220uF |
1 |
35V |
|
電解電容 |
470uF |
1 |
35V |
|
瓷片電容 |
300P |
1 |
63V |
|
瓷片電容 |
1000P |
2 |
63V |
|
瓷片電容 |
0.01uF |
2 |
63V |
|
瓷片電容 |
0.1uF |
1 |
63V |
|
瓷片電容 |
0.47uF |
1 |
63V |
|
音頻輸入變壓器 |
|
1 |
|
|
音頻輸出變壓器 |
|
1 |
|
|
變 壓 器 |
220/6V.6V |
1 |
8W |
|
電 感 |
8Ω |
1 |
|
|
電 感 |
390UH |
1 |
|
|
二 極 管 |
4007 |
4 |
|
|
二 極 管 |
2AP9 |
1 |
|
|
發光二極管 |
|
2 |
|
|
穩壓二極管 |
2CW54 |
2 |
|
|
穩壓二極管 |
2CW76 |
1 |
|
|
晶 振 |
10M |
1 |
|
|
場效應管 |
3DJ6 |
1 |
|
|
單 結 管 |
BT33 |
1 |
|
|
晶 閘 管 |
KP1 |
2 |
|
|
三 極 管 |
3DG6 |
2 |
|
|
三 極 管 |
3DG12 |
1 |
|
|
三 極 管 |
3AX31 |
2 |
|
|
三 極 管 |
3DA1 |
1 |
|
|
三端穩壓 |
7805 |
1 |
|
|
指示燈(信號燈) |
6V 0.1A |
1 |
|
|
開 關 |
|
4 |
|
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
繼 電 器 |
6V |
1 |
|
|
音樂(lè )集成 |
4V |
1 |
|
|
電平開關和邏輯電平指示 |
|
1 |
|
|
集 成 座 |
14腳 |
2 |
|
|
集 成 座 |
16腳 |
1 |
|
|
集成運放 |
UA741 |
2 |
|
|
定 時 器 |
NE555 |
1 |
|
|
TTL與非門 |
74LS00 |
1 |
|
|
TTL非 門 |
74LS04 |
1 |
|
|
TTL與 門 |
74LS08 |
1 |
|
|
TTL與非門 |
74LS20 |
1 |
|
|
TTL或 門 |
74LS32 |
1 |
|
|
譯 碼 器 |
74LS42 |
1 |
|
|
TTL觸發器 |
74LS74 |
1 |
|
|
七段譯碼器 |
74LS247 |
1 |
|
|
全 加 器 |
74LS283 |
1 |
|
|
CMOS或非門 |
CD4002 |
1 |
|
|
共陽數碼器 |
546R |
1 |
|
|
直流電表 |
10MA |
1 |
|
|
直流電表 |
200MA |
1 |
|
|
直流電表 |
1V |
1 |
|
|
直流電表 |
15V |
1 |
|
|
直流電表 |
±100UA |
1 |
|
