電子產品焊接與工藝實訓臺,電子產品焊接與工藝實訓設備

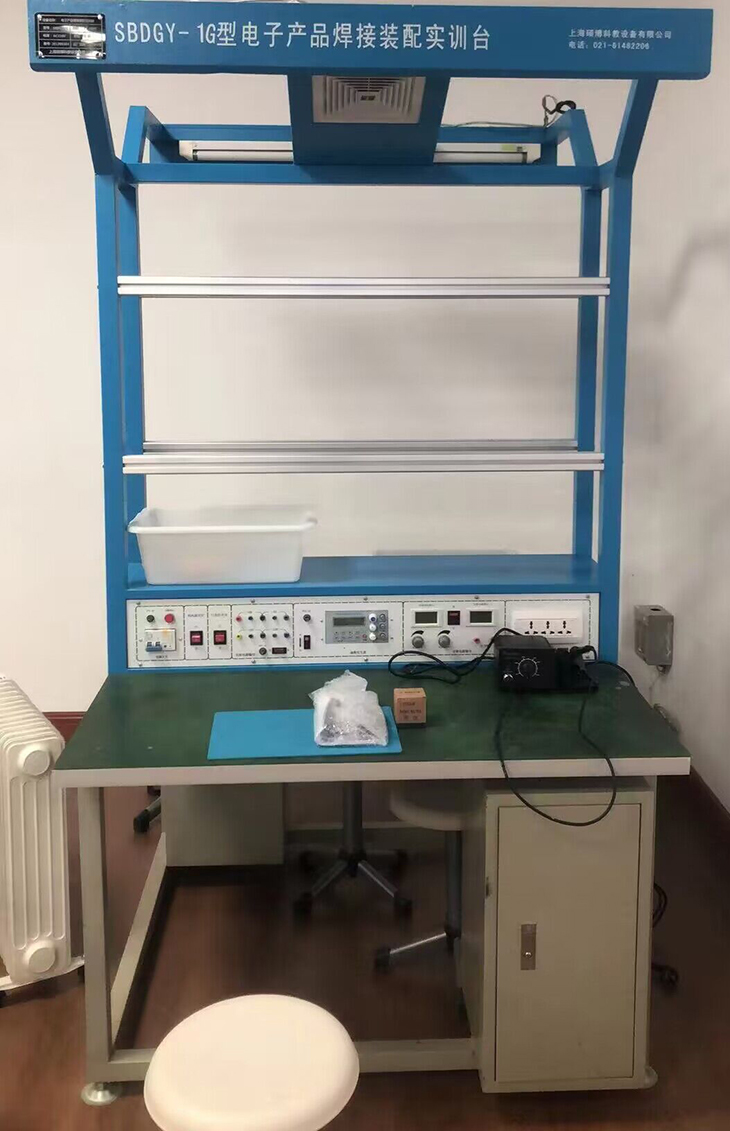

SBDGY-1G型電子產品焊接裝配實訓臺（兩面雙組型）

電子產品裝配實訓臺是根據以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求而研發的產品�？赏瓿芍行⌒碗娮赢a(chǎn)品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創(chuàng )新性的實訓要求。適合各職業院校電子類專業《電子工藝》課程的實訓教學。
一、裝置特點
1.采用生產流水線結構，使學生的操作訓練貼近生產實際。加強學生的動手能力、創(chuàng )新能力和知識運用能力。
2.提供了多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發，以培養學生的創(chuàng )新能力。
3.配套實訓資料齊全：提供每種實訓套件的元器件清單、焊接元器件的裝配圖和調試指導書，完成學生對電路認識、設計、焊接、調試、檢修等多種技能的實訓。
4.可配置通用電工電子實訓掛箱，擴展電工類、電子類的實訓項目。

二、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜200VA
4.外形尺寸：1100mm×1300mm×2000mm（雙人座）
三、實訓的基本配置及功能
實訓裝置由實訓臺、電源柜、實訓套件、實訓工具、實訓掛箱等組成。采用兩面雙組型結構,正反兩面資源相同。
（一）實訓臺
實訓臺主要由實訓桌、實訓面板、鋁合金框架、頂部框架等組成。
1.正反兩面各配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
2.正反兩面各有一塊實訓功能板，分別提供：
1）.九路AC220V電源插座接口，可為實訓掛箱、外配儀器設備提供工作電源；
2）.四路固定直流電源，四路固定直流電源電壓分別為±12V、±5V。
3）.一路可調直流電源：0～30V/1.5A連續可調，具有截止型短路軟保護和自動恢復功能。
4）.變壓器（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）。
5）.功率輸出函數發生器：
（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
（2）大屏幕LCD顯示輸出頻率、波形、減值。
（3）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
（4）頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
（5）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
（6）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
（7）內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。
6）.嵌入式多功能網絡(luò )虛擬儀器（不需電腦配合使用）（2工位配一臺）：
A、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、基于LabVIEW虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
C、參數：
1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；通道數：2路帶寬：20MHZ分辨率：8位電壓范圍：-10~+10V存貯深度：64K
2）、雙通道頻譜分折儀；
3）、數字三用表，可測電阻、電流、電壓等；數字IO口通道數：8路IO輸入電平：TTL輸出電平：TTL電流驅動：20mA/通道
4）、四路智能遠程電源控制
5）、數據具有上傳與保存功能并能通過服務器顯示
3.鋁合金框架為雙層結構。第一層用于掛放元件盒（備用）或實訓掛箱（備用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
4.頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。
（二）電源柜
1.輸入電源：三相四線～380V±10% 50Hz
2.輸出電流：20A
3.設有電源插座、電源控制系統，可為20個實訓臺提供工作電源；具有三相電源指示、漏電保護功能，使用安全可靠。
（三）實訓套件（2套/臺）

序號	名稱	實 訓目的
1	三端穩壓電源	掌握三端穩壓模塊的接線方法及應用；
2	串聯型直流穩壓電源	掌握串聯型直流穩壓器的調試方法；
3	低頻信號電壓放大器	掌握放大器的工作原理、裝配焊接工藝、調試方法；
4	具有負反饋信號放大器電路	掌握負反饋信號放大器的工作原理、裝配焊接工藝、調試方法；
5	文氏橋振蕩器的焊接與制作	掌握運放741工作特點及文氏振蕩器的工作原理；
6	電池電壓監視電路	熟悉應用廣泛的電壓監視器的工作原理及制作方法；
7	電子催眠器	掌握單結管的工作原理及應用；
8	模擬“知了”電子電路	掌握多諧振蕩器和音頻振蕩器的工作原理及應用；
9	語音報警喇叭	掌握門鎖防盜報警器電路的工作原理；
10	邏輯測試器	了解集成運放LM324的具體應用，熟透邏輯測試器的電路結構和工作原理；
11	正負脈沖信號	掌握正負脈沖的工作原理及集成的功能特性；
12	智力競賽搶答器	了解晶閘管的特性及應用，掌握晶閘管構成的多路搶答器的工作原理，進一步熟悉電子電路的裝配、調試、檢修方法；
13	迷你閃光彩燈	熟悉彩燈控制原理，使學生進一步熟悉電子電路的制作工藝；
14	光控音樂(lè )門鈴	了解音樂(lè )集成塊和光敏三極管的具體應用，熟悉光控音樂(lè )門鈴的電路結構和工作原理；
15	臺燈調光器	了解晶閘管和單結晶閘管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理；
16	實用CMOS觸摸鎖鑰	了解CMOS反相器的特性及在控制電路中的應用，掌握觸摸鎖鑰電路工作原理；
17	自動充電器	掌握變壓器、繼電器在電路中的運用，及該電路的工作原理；
18	分立AM收音機	六管超外差便攜式，掌握收音機的工作原理及調試方法；
19	數字萬用表	三位半顯示，可測電壓、電流、電阻、晶體管；

（四）實訓工具（2套/臺）
配常用的數字式萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、恒溫烙鐵、焊錫絲、吸錫器、工具箱。

SBDZ-02電子焊接裝配生產線設備

電子焊接裝配生產線設備本系統為雙面4工位設計，每臺配備單獨的日光燈照明，每工位獨立配備掛圖板、器具柜，可拼接成焊接生產流水線。根據維修電工國家職業標準對電子裝配技能要求，可完成焊接基本訓練、電子產品安裝調試、儀表使用等實訓。通過實訓，可使學生掌握焊接基本技能、常用電子裝配工具儀表的使用、電子產品設計制作、電子產品安裝、電子產品調試、電子產品維修等專業技能。本裝置是高度仿真的電子焊接裝配生產線，滿足學生電子制作、電子設計大賽、課程設計、畢業設計、創(chuàng )新實踐活動等綜合性、設計性、創(chuàng )新性的實訓要求。
一、技術性能
1.輸入電源： 220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜200VA
4.外形尺寸：?jiǎn)蝹€(gè)實訓臺的尺寸為1.6m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。
二、系統配置
實訓裝置主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。
1.實訓臺
實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2.實訓線路板（4套/臺）表一

序號	實訓線路板	能力目標
1	光控音樂(lè )門鈴	了解音樂(lè )集成塊和光敏三極管的具體應用，熟悉光控音樂(lè )門鈴的電路結構和工作原理
2	可調式串聯型晶體管穩壓電路	了解復合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。
3	臺燈調光電路	了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理
4	集成穩壓電源	了解三端集成穩壓電源LM317的接線方法和應用
5	門鎖防盜報警器	了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理
6	調頻無線話筒	了解振蕩電路的工作原理
7	文氏橋振蕩器	掌握運放741的工作特點及振蕩器的工作原理和應用
8	模擬“知了”電子電路	掌握多諧振蕩器和音頻振蕩器的工作原理及應用；
9	六管超外差式調幅收音機	掌握收音機的工作原理及調試方法
10	集成FM收音機	SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求；
11	編碼電子鎖電路	了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理
12	七彩循環裝飾燈控制器	熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝

序號	名稱	數量	備注
1	MF—47萬用表	1只
2	剝線鉗	1把
3	尖嘴鉗	1把
4	斜口鉗	1把
5	大小 + 字螺絲刀	各1把
6	大小-字螺絲刀	各1把
7	鑷子	1把
8	剪刀	1把
9	35W烙鐵	1把
10	吸錫器	1把
11	放大鏡臺燈	1臺
12	焊錫絲、松香	若干
