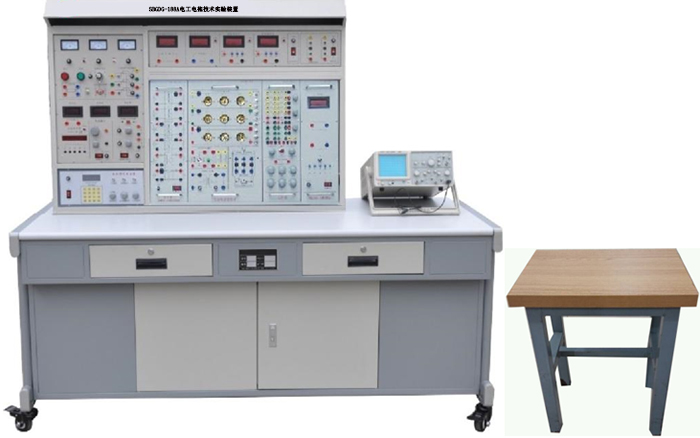

SBGDG-188A電工電拖技術實驗裝置

　

上海碩博科教設備有限公司的電工實訓考核裝置，電工技能實訓裝置，電工實驗臺，電工與電路原理實驗室設備屬于機電系電氣與自動化實驗中心；其面向電類、非電類專業，負責全院的《電工技術》、《電路原理》等課程的所有實驗，并且承擔一定的課程設計任務。在這里學生可以了解常用電工儀器儀表的結構、原理及使用，掌握電工測試的基本知識和基本技能，培養學生進行測試、分析處理測試結果及解決實際問題的能力，同時也為后續課程的實踐活動打下堅實的基礎。
電工與電路原理實驗室設備面向對象：機械、土木、應用化學、高分子、房建、給排水、勘查、環境設備、環境工、無機非、物理、自動化電氣自動化、智能建筑與建筑電氣。

一、概述

"電工電拖技術實驗裝置"是本公司在總結國內電工實驗設備基礎上采用成熟的技術推出的新型實驗裝置，綜合了目前我國大學本科、專科、中專及職校"電路分析"、"電工基礎"、"電工學"、"電機控制"、"繼電接觸控制"及"電力拖動"等課程實驗大綱的要求而研制，特別適用于高等院�，F有實驗設備的更新?lián)Q代，及中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

二、特點

1、綜合性強 綜合了目前國內各類學校電類基礎課程的全部實驗項目。

2、適應性強 實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可擴展功能或開發新實驗。

3、整套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。

4、一致性強 實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便于教師組織和指導實驗教學。

5、直觀性強 本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。

6、配置電工綜合仿真軟件使學生在動手實驗前對實驗器材與實驗內容有一個初步認識，大大提高實驗速度與實驗效果，減輕指導老師輔導工作。

三、功能

1、本裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量?jì)x表（電壓、電流、功率、功率因數）、各實驗掛箱及電機等。

2、能完成"電工基礎"、"電工學"中的疊加、戴維南、雙口網絡(luò )、諧振、選頻及一、二階電路等實驗。

3、能完成"電路分析"、"電工學"中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。

4、能完成"電機控制"、"繼電接觸控制"及"電力拖動"等課程實驗。

四、技術性能

1、輸入電源：三相四線(或三相五線)  380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、外形尺寸：167×70×153cm3

4、裝置容量：＜1.5KVA

五、實驗項目

A、電工部分

1.基本電工儀表的使用與測量誤差的計算

2.減少儀表測量誤差的方法

3.線性與非線性電路元件伏安特性的測繪

4.電位、電壓的測定及電路電位圖的繪制

5.基爾霍夫定律驗證及故障判斷

6.疊加定理驗證及故障判斷

7.電壓源與電流源的等效變換

8.戴維南定理的驗證

9.諾頓定理驗證

10.雙口網絡(luò )測試

11.互易定理驗證

12.受控源VCCS、VCVS、CCVS、CCCS的實驗研究

13.典型電信號的觀察與測量

14.RC一階電路響應的測試

15.二階動態電路響應的研究

16.R、L、C元件阻抗特性的測試

17.RC串、并聯選頻網絡(luò )特性測試

18.R、L、C串聯諧振電路的研究

19.用三表法測量交流電路等效參數

20.正弦穩態交流電路相量的研究（日光燈功率因數提高實驗）

21.互感實驗

22.單相鐵心變壓器特性的測試

23.三相交流電路電壓、電流的測量

24.三相電路功率的測量

25.單相電度表的校驗

26.功率因數及相序的測量

27.負阻抗變換器及其應用

28.回轉器及其應用

29.接觸器點動正轉控制線路

30.具有自鎖的正轉控制線路

31.具有過找保護的正轉控制線路

32.接觸器聯鎖的正反轉控制線路

33.按鈕聯鎖的正反轉控制線路

★34.電子電路的元件的識別與檢測（老師演示）

1.常用電容學習識別與檢測

2.常用電阻學習識別與檢測

3.常用二極管學習識別與檢測

4.常用晶體管學習識別與檢測

5.常用數碼管顯示學習識別與檢測

6.常用集成IC學習識別與檢測

六、裝置的配備

裝置主要由電源儀器控制屏、實驗桌、實驗掛箱及三相鼠籠電機等組成。

（一）SBDG-01電源儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下：

1、主控功能板

1.1 三相0～450V及單相0～250V連續可調交流電源。配備一臺三相同軸聯動自耦調壓器，規格為1.5KVA/0～450V，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點�？烧{交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。

1.2 提供兩路低壓穩壓直流0.0～30V/1A連續可調電源，配有數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能。

1.3 提供一路0～500mA連續可調恒流源，分2mA、20mA、500mA三檔，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

1.4 設有照明220V/30W日光燈一盞，供實驗照明用；還設有220V/30W的日光燈燈管一支，將燈管的四個頭引出以供實驗用。

1.5 實驗管理器：具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。

1.6 設有真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。

★ 2、功率函數信號發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率范圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍	20MHz，自動換檔

3、儀表、受控源功能板

★3.1 智能型真有效值交流數字電壓表

1)測量范圍：0-500V,設置 2V/20V/200V/1000V四量程，量程自動切換,超量程報警。

2)2.7寸TFT液晶屏顯示四位測量值，具有超量程自動提示功能。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★3.2 智能型真有效值交流數字電流表

1)測量范圍：0-5A, 設置2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程自動報警功能。

2)2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

3)測量精度：±0.5%+4。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★3.3 智能型直流電壓表

1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。

2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★3.4 智能型直流電流表

1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。

2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

3.5 受控源CCVS、VCCS兩路，打開電源開關，CCVS、VCCS兩路受控源即可工作，通過適當的連接，即可獲得VCVS、CCCS受控源的功能。此外，還設有±12V兩路直流穩壓電源，并有發光管指示。

4、控制屏掛置掛件的具體方法

控制屏正面右邊設有一個74×48.5cm2 的大凹槽，能容納兩個大掛箱和一個小掛箱。凹槽上、下邊各設有六個螺柱，左右兩邊掛置大的掛箱，中間掛置小的掛箱。掛箱與控制屏采用螺母固定，易于裝卸和運輸。

（二)SBDG-02實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料。右邊設有放置示波器用的可拆卸擱板。

（三)實驗組件掛箱

1、SBDG-03電路基礎實驗箱

提供基爾霍夫定律（可設置三個典型故障點）、疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡(luò )、互易定理、R、L、C串聯諧振電路（L用空心電感）、R、C串并聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。

2、SBDG-04交流電路實驗箱

提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個并聯的白熾燈羅口燈座(每組設有三個開關控制三個負載并聯支路的通斷)，可插60W以下的白熾燈九只，各燈組設有電流插座；日光燈實驗器件有30W整流器、電容器（1uF/500V、2.2uF/500V、4.7uF/500V）、啟輝器及短接按鈕；互感線圈一組，實驗時臨時掛上，兩個空心線圈L1 、L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；鐵芯變壓器一只（50VA、36V/220V），原副邊均設有保險絲便于電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。

3、SBDG-05元件箱

設有三組高壓電容（每組1uF/500V、2.2uF/500V 、4.7uF/500V高壓電容各一只），用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進制可調電阻箱，阻值為0～99999.9Ω/2W。

★4、SBDG-06智能功率、功率因數表

1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。

3)負載類型：L、R、C。

4)測量精度：±0.5%+2。

5)抽樣率：5次/秒

6)工作溫度范圍：-20℃～+50℃。

7)上位機具有實時監視及關斷功能。

8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★5、SBDG-22智能型真有效值交流數字毫伏表

1)測量范圍：0.2mV～600V, 設置200mV、2V、20V、200V、600V五檔量程，具有量程自動切換,超量程自動報警功能。

2)2.7寸TFT液晶屏顯示四位測量值。

3)測量精度：±0.5%+5。

4)頻率范圍：10Hz～600KHz。

5)輸入阻抗：1MΩ，輸入電容≤30pF。

6)抽樣率：5次/秒

7)工作溫度范圍：-20℃～+50℃。

8)上位機具有實時監視及關斷功能。

9)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

6、SBDG-10受控源(四路)、回轉器、負阻抗變換器

提供流控電壓源CCVS、壓控電流源VCCS、壓控電壓源VCVS、流控電流源CCCS、回轉器及負阻抗變換器等實驗模塊。四組受控源、回轉器、負阻抗變換器均采用標準網絡(luò )符號。

7、SBDG-15繼電接觸控制

提供交流接觸器（線圈電壓380V）三只，熱繼電器一只，時間電器一只，5P熔斷器一只，3H按鈕一只。各器件的工作端子均已引到面板上，供實訓接線用。

8、實驗連接線

根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實驗的安全及合理性。

七、裝置的主要優點及安全保護體系

1、三相四線制(或三相五線制)電源輸入，總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。

2、控制屏電源由接觸器通過起、停按鈕進行控制。

3、三相交流電源0～450V連續可調，單相交流電源0～250V連續可調，設有三相同軸聯動自耦調壓器（1.5KVA）一臺，可更好地滿足教學實驗要求。

4、屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷總電源，確保實驗進程安全。

5、屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

6、屏上三相調壓器付邊設有一套過流保護裝置。調壓器輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源。

7、測量?jì)x表精度高，采用精密鏡面指針式（帶超量程告警）、數字化、智能化及人機對話模式，符合現代測量?jì)x表發展方向。

8、各種電源及各種儀表均有可靠的保護功能。

9、實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。

八、總配表

NO	配置名稱	型號規格	單位	數量	備注
1	實驗屏	SBDG-01	臺	1
2	實驗桌	SBDG-02	臺	1
3	電工實驗掛箱	SBDG-03電路基礎實驗掛箱	套	1
		SBDG-04交流電路實驗掛箱
		SBDG-05元件掛箱
		SBDG-10受控源（四路）、回轉器、負阻抗變換器掛箱
4	繼電接觸控制掛箱	SBDG-15	套	1
5	三相交電機	380V/180W	臺	1
6	★SBDG-06單相智能功率、功率因數表掛箱		套	1
7	★SBDG-22智能型真有效值交流數字毫伏表掛箱		套	1
8	絕緣皮		塊	1
9	凳子	鋼木方凳	張	2	堅固耐用
10	高可靠護套結構手槍插式實驗連接線		套	1	每套40根
11	電流測量插頭線		套	1
12	★通信板	1）實驗臺地址范圍0-255。 2）具有WIFI、RJ45、RS485上位機通信接口。 3）學生機與教師示教臺智能測量?jì)x表數據交換，接口轉換功能。 4）工作溫度范圍-20℃～+50℃。	套	1
13	指導書		本	1
