SBRBC-02工業機器人基礎實訓設備(ABB機器人系統)
一、工業機器人基礎實訓設備概述：
我公司經多方調研及深度校企合作研發出系列機器人實訓裝置，工業機器人應用與維護實訓考核系統設備。該系統符合"四個定位"：即職業技能競賽的定位；技能培訓與鑒定的定位；教學做一體化教學改革的定位；符合高技能人才培訓基地的定位；
該設備屬于基礎技能培訓應用設備，以6軸機器人為中心，根據任務要求配置不同任務載體，培養學生對機器人基礎知識的認知。任務模型的開發融入了趣味性與娛樂(lè )性，可以增加學員的學習興趣，通過不斷的重復訓練，強化學員對基本的點示教、直線、曲線等運動足跡的了解與掌握，學習精確點的定位及機器人運動路線選擇優化；使學生對機器人應用技術有初步了解與掌握。
該設備任務載體采用模塊化設計，具備獨立性、兼容性、可移植性等特點；并預留了擴展與升級的接口，根據市場需求進行不斷的開發升級或者學校用戶自行創(chuàng )新設計新的功能模塊。

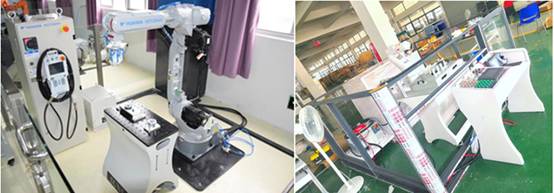

二、工業機器人基礎工作站實訓設備圖片：
（圖片僅供參考、以實際配置為準）

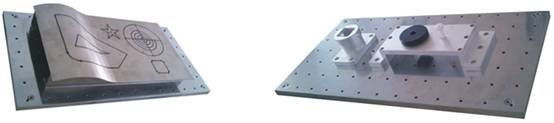

描圖操作模型工件裝配操作模型

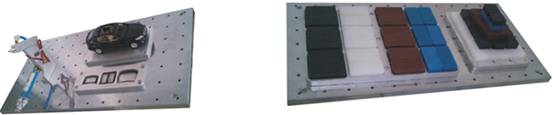

車窗涂膠裝配操作模型零件碼垛操作模型

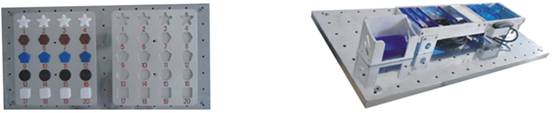

圖塊搬運操作模型檢測排列操作模型
三、技術參數：
1、工作電源：?jiǎn)蜗嗳�(xiàn)220V±5% 50HZ
安全保護：漏電保護，過流保護，短路保護
2、額定功率：≤2KW
3、環境溫度：-10～50℃
4、相對溫度：≤85%
5、外形尺寸：L2300mm×W2800mm×H1200mm
四、產品結構：
該設備主要由六軸工業機器人及底座、實訓平臺、電氣控制板、軌跡訓練模型、工件裝配模型、檢測排列模型、車窗涂膠裝配模型、零件碼垛模型、圖塊搬運模型、物料存儲箱、工具收納墻、安全護欄、基礎雙吸盤夾具、基礎繪圖筆夾具、基礎車窗吸盤夾具、基礎抓手吸盤夾具及耗材包組成。
六軸工業機器人及底座：機器人采用實際工業應用的ABB機器人IRB120-3/0.58，有效負載3kg，臂展0.58米，配套工業緊湊型控制器，帶機器人控制軟件，底座由20mm厚鋼板焊接而成，堅固耐用。
視覺系統：工業級專用視覺相機與機器人配套專供、智能黑板相機、能檢測物料形狀輪廓、配套外置光源等。
實訓平臺：平臺支撐板采用2mm厚鋼材經過機械加工折彎成型，表面噴涂處理；臺面采用520×266×15mm厚鋼板加工而成，表面鍍鉻處理，間隔40×40mm開M4螺紋通孔，用于安裝不同任務模型；并在一側安裝電氣接口盒，提供一個急停按鈕用于緊急情況下使用，6位按壓式端子，使用于任務模型訓練的輸入/輸出接線，方便快捷，一路氣路輸出口及氣壓調節控制，可對訓練提供需要的氣源。
電氣控制板：操作面采用透明有機玻璃，利用操作與觀察，并有350×400mm的區域用于資料與書籍擺放的人性化設計；面板右側不銹鋼板蝕刻處理，安裝有斷路器用于對設備電源的控制，急停按鈕可應急緊急情況的發生，轉換開關可對手動與自動之間切換，電源按鈕可控制設備啟停電路，16個鈕子開關用于手動狀態對機器人IO輸入的控制，16個LED指示燈顯示機器人運行狀態；背面網孔板不銹鋼把加工而成，用于安裝繼電器、開關電源等電器元件；整個控制板系統通過鋼架結構安裝在安全護欄的框架上，離地高度1米左右，符合身體操作。
軌跡訓練模型：不銹鋼加工制造，通過在平面、曲面上蝕刻不同圖形規則的圖案（直線、圓形、三角形、五角星螺旋形等線條），以筆形繪圖夾具描繪圖形，訓練對機器人基本的點示教，直線、曲線運動足跡的掌握；
工件裝配模型：以一個固定在操作臺工件為"主體工件"；機器人通過抓手或吸盤拾取"裝配工件"并把"裝配工件"精確裝配到"主體工件"內；而后機器人通過抓手或吸盤拾取"穿銷工件"并把"穿銷工件"從上至下穿入"主體工件"和"裝配工件"；或從側面穿入"主體工件"和"裝配工件"內；"裝配工件"裝配到"主體工件"采用從上而下裝配，"穿銷工件"裝配有兩種方式，可以從上至下，也可以從側面穿入；訓練對機器人精確定位及抓手吸盤夾具的學習。
檢測排列模型：車窗玻璃板原始存放在存儲倉內，玻璃板采用梯形設計，擺放裝置采用長邊插入，分為左右兩個方向，檢測臺有光纖傳感器檢測玻璃板的長邊；機器人通過吸盤夾具拾取玻璃板到檢測臺檢測，根據檢測判斷玻璃長邊選擇插入方向；依次循環；吸盤夾具依次拾取汽車車窗玻璃板；訓練對機器人有不同結果選擇的精確定位應用技能
車窗涂膠裝配模型：涂膠機、汽車模型、車窗工件板分別固定到操作臺上；機器人通過吸盤夾具拾取車窗工件板上汽車車窗；并對拾取車窗進行涂膠，完成后把車窗裝配到汽車上；而后拾取第二塊車窗，依次完成前窗、天窗、后窗的拾取、涂膠、裝配任務；練習對機器人點的示教、機器人運動軌跡選擇及與涂膠機的配合。
零件碼垛模型：鋁材加工氧化的物料擺放底板和碼垛底板固定到操作臺；根據要求物料塊被擺放到擺放底板上，機器人通過吸盤夾具按要求拾取物料塊進行碼垛任務；物料塊有長方形和正方形兩種，操作者可根據需要選擇擺放；可根據需要自由組合碼垛出多種形狀；
練習對機器人碼垛、陣列的理解并快速編程示教的應用技能。
圖塊搬運模型：多形狀物料搬運：機器人通過吸盤夾具依次把一個物料板擺放好的多種形狀物料（方形、圓形、五邊形、六邊形、五角星）拾取搬運到另一個物料板上；圓形物料搬運：機器人通過吸盤夾具依次把一個物料板擺放好的物料拾取搬運到另一個物料板上；物料板可以水平固定到操作臺，也可傾斜一點角度安裝到操作臺；圓形物料有兩種，一種金屬錢幣形物料，一種單面錐形物料；每個物料板對應工位都蝕刻有物料編號；搬運形式可根據要求靈活組合，形式多樣，能滿足平面、斜面、陣列、指定編號位置、多種物料混合等要求；強化對機器人點位示教技能移訓練。
物料存儲箱：尺寸：700
mm×350 mm×450mm；內部分層存儲器件，每層有獨立拉手及支撐柱；最多可放3層，內襯采用海棉材料；外殼和內層板均采用ABS材料，模具一次成形；各箱子之間可層疊并方便扣鎖連成一體；隔層板每層承重20kg，整個箱體內置可承60kg，箱體外部可承130kg。
工具收納墻：2.0mm優質厚鋼網板制作而成，能固定于墻體上；有10多個工具位置，每個工具位置帶有定制目視化管理標識，用于存放各種工具及螺絲螺母等零件，形象直觀，存放方便，利于搬運，占用空間小，是工具零件存儲保管的理想載體。

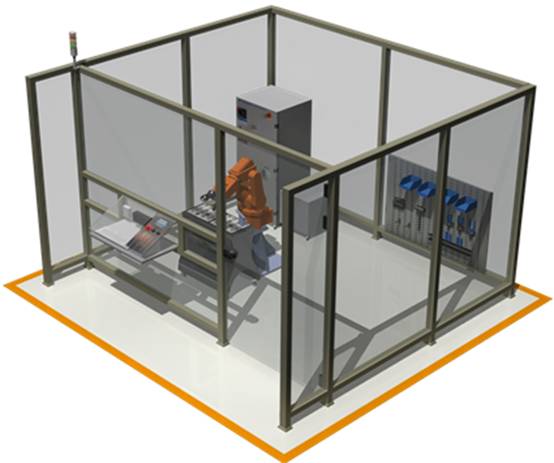

安全護欄：隔離護欄，高1000mm，框架采用2mm厚灰色棟梁鋁合金型材，鋼化玻璃10mm厚；工作站全部通透利于觀察，玻璃中間沒有隔斷；并安裝一個側開門；門上安裝安全檢測元件，機器人自動運行必須在門關閉狀態下進行；系統工作站安裝有3個急停按鈕，分別位于操作控制臺、模型安裝臺、隔離護欄上，以備緊急情況使用。
基礎繪圖筆夾具：鋁材加工氧化處理，筆桿內空，可裝入筆芯進行繪制。
基礎雙吸盤夾具：鋁材加工氧化處理，能滿足玻璃板、物料塊（圓形、方形、五角星、五邊形、六邊形、）、半球形、長條形物料等多種物料的拾取，做到多個任務夾具通用。
基礎車窗吸盤夾具：鋁材加工氧化處理，能滿足汽車模型玻璃窗、玻璃板、物料塊（圓形、方形、五角星、五邊形、六邊形、）、半球形物料等多種物料的拾取，做到多個任務夾具通用。
基礎抓手吸盤夾具：鋁材加工氧化處理，集成抓手與吸盤兩種功能，能對多種物料進行處理，學員可根據要求選擇一種方式或兩種方式同時使用，滿足教學多樣性及自主選擇性。
五、產品特點：
1.開放式設計：可根據實訓內容選擇機器人使用夾具及載體模型；并根據學員意愿選擇在實訓平臺的安裝位置及方向；且具有很好的延伸型，客戶可根據自己的需求開發新模型及夾具。
2.模具化運用：所有模型及夾具全部裝入一次開模制作的物料存儲箱內，使用保存方便快捷，節約空間，便于管理。
六、工業機器人基礎實訓設備配置及參數
|
序號 |
名稱 |
功能及技術參數 |
數量 |
|
1 |
主控臺 |
功能、參數及特點描述 |
1、8路獨立控制電源提供設備與主控臺供電，具有過流、短路等保護功能；主控臺面板采用薄膜按鍵工藝，操作安全方便；2、工作室投影屏幕、窗簾采用分路控制，具備升降控制功能，伺服電機驅動，并能在操作臺操縱；
3、視頻網絡(luò )系統配備多個高清攝像頭及大容量硬盤錄像機，全面監控教室的當前狀態；
4、視頻展示臺折疊式存放，在不占用外部空間的前提下為教學和演示提供方便；
5、安裝多種軟件的計算機系統配和多媒體控制系統可以滿足多種教學服務；主控臺配置的常用的USB2.0（2個）和VGA（四進一出）多功能接口為教學提供了便捷；
6、主控臺可以和學生機組成網絡(luò )系統，便于教學管理，也可接入其他網絡(luò )實現遠程監控操作的管理目的；
7、尺寸：2800mm×1200mm×1100mm
(長×寬×高) |
1套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
電源控制板 |
8路獨立，短路、過流保護 |
套 |
1 |
|
2 |
框架 |
鈑金加工 |
套 |
1 |
|
3 |
電腦主機 |
聯想，安裝相應軟件 |
臺 |
1 |
|
4 |
顯示器 |
聯想
19寸 |
臺 |
2 |
|
5 |
投影幕 |
120寸 |
臺 |
1 |
|
6 |
投影機 |
NEC NP430C |
臺 |
1 |
|
7 |
高清攝像頭 |
WA-703A |
臺 |
4 |
|
8 |
硬盤錄像機 |
DS-7204HV-ST�？�
500G |
臺 |
1 |
|
9 |
視頻展示臺 |
JH—6300 |
臺 |
1 |
|
10 |
功放機 |
D-168 |
臺 |
1 |
|
11 |
音響 |
10"
威多爾K-10 200W |
臺 |
2 |
|
12 |
話筒 |
座式 |
臺 |
1 |
|
13 |
交換機 |
TL-SF1048S |
臺 |
1 |
|
14 |
授課椅 |
五輪轉椅 |
臺 |
1 |
|
15 |
示教講臺 |
6M² |
套 |
1 |
|
|
2 |

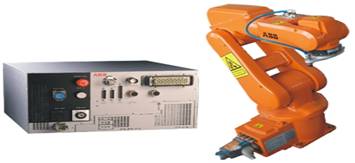

機器人系統 |
功能、參數及特點描述 |
1、ABB機器人IRB120-3/0.58，有效負載3kg，臂展0.58米，配套工業緊湊型控制器，帶機器人控制軟件；
2、底座由20mm厚鋼板焊接而成；
3、控制器220V電源，本體到控制器3～7m長電纜；
4、示教器具中文操作界面，本體到示教器3～7m長線纜；
5、帶DC24V
16in/16out IO卡；
6、集成視覺監控軟件系統
7、遠程機器人系統備份與恢復功能；
8、具有自動工具重量與載荷檢測設定功能；
9、在機器人使用壽命內，使用機器人離線軟件進行實時程序、IO、機器人3D動態動作監控；
10、具有機器人全壽命保養自動維護檢測系統功能；
11、具有電池電量環保節省功能；
12、機器人控制系統原配固態存儲器容量1G，并支持USB擴展為副存儲器；
13、具有機器人運動軌跡實時微調功能；
14、提供終身機器人系統功能升級。 |
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
機器人 |
IRB120-3/0.583公斤 |
套 |
1 |
|
1) |
本體 |
3公斤,580mm行程半徑 |
臺 |
1 |
|
2) |
控制器 |
220V電源，本體配套 |
個 |
1 |
|
3) |
IO卡 |
24V
，16輸入/16輸出 |
個 |
1 |
|
4） |
視覺軟件 |
內置集成 |
套 |
1 |
|
5) |
軟件光盤 |
機器人光盤 |
個 |
1 |
|
2 |
機器人底座 |
鋼板焊接 |
臺 |
1 |
|
|
圖片 |
 |
|
3 |
操作控制系統板 |
功能、參數及特點描述 |
1、操作面采用透明有機玻璃，利于觀察，并有不小于350mm×300mm的空白區域用于存放資料；
2、操作控制區可進行電源控制，配漏電開關、急停按鈕、手動/自動轉換開關、鈕子開關、LED指示燈，有漏電保護、過流保護、緊急停止等保護功能；
3、16個鈕子開關用于手動操作，與機器人輸入信號連接，便于手動控制機器人運行；
4、16個LED燈與機器人輸出信號連接，直觀指示機器人運行輸出狀態；
5、內部安裝多個ABB繼電器用于機器人手動自動切換等功能；開關電源為設備運行提供必要的控制電源。 |
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
交流接觸器 |
CJX2-2510 220V |
個 |
1 |
|
2 |
開關電源 |
24V 3.5A |
個 |
1 |
|
3 |
急停按鈕 |
HB22-11TS，Φ22(自鎖旋放)紅 |
個 |
1 |
|
4 |
旋鈕式按鈕開關 |
NP2-BD，Φ22/黑/二位置 |
個 |
2 |
|
5 |
鈕子開關 |
MTS-102 |
個 |
16 |
|
6 |
斷路器 |
DZ47-60/3P |
臺 |
1 |
|
7 |
繼電器 |
CR-M024DC4L |
個 |
8 |
|
8 |
指示燈線路板 |
16個LED指示燈 |
套 |
2 |
|
9 |
按鈕面板 |
S304（蝕刻） |
塊 |
1 |
|
10 |
網板 |
電氣件安裝 |
塊 |
1 |
|
11 |
操作區 |
有機玻璃全透明 |
套 |
1 |
|
12 |
模數化插座 |
|
個 |
2 |
|
|
圖片 |
 |
|
4 |
操作對象承載平臺 |
功能、參數及特點描述 |
1、鋼制支撐架，弧形設計，用于地面固定于臺面安裝模型；
2、鋼制臺面底板，厚度12mm，表面鍍鉻處理，具有40×40mm網格
M4螺紋安裝孔，可牢靠安裝多種工作對象；
3、另配電氣接口盒，1路氣路控制接口、1個急停按鈕及1個模型信號接口。 |
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
臺面底板 |
鋼制（渡鉻），模型安裝 |
件 |
1 |
|
2 |
急停按鈕 |
HB22-11TS，Φ22(自鎖旋放)紅 |
個 |
1 |
|
3 |
隔板直通接頭 |
J-KJE06-00 |
個 |
1 |
|
4 |
可調單向節流閥模塊 |
ASC100-06 |
個 |
1 |
|
5 |
螺紋直通接頭 |
APC6-01 |
個 |
2 |
|
6 |
按壓式端子 |
|
個 |
2 |
|
7 |
支撐架 |
鋼制加工 |
套 |
1 |
|
|
|
|
|
|
|
|
圖片 |
 |
|
5 |
繪圖筆夾具 |
功能、參數及特點描述 |
鋁材加工氧化處理，筆桿內空，可裝入筆芯進行繪制；可安裝到機器人上；用于軌跡訓練模型夾具使用。 |
9套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
筆夾 |
鋁制，加工氧化 |
個 |
1 |
|
2 |
筆桿 |
鋁制，加工氧化 |
個 |
1 |
|
3 |
筆頭 |
黃銅，加工 |
個 |
1 |
|
4 |
安裝板 |
鋁制，加工氧化 |
個 |
1 |
|
|
|
|
|
|
|
|
圖片 |
 |
|
6 |
抓手吸盤夾具 |
功能、參數及特點描述 |
鋁材加工氧化處理，集成抓手與吸盤兩種功能，能對3種物料進行處理，學員可根據要求選擇一種方式或兩種方式同時使用，滿足教學多樣性及自主選擇性。 |
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
真空吸盤 |
ZPT06BN-A5 |
個 |
2 |
|
2 |
氣手指 |
MHZ2-6D |
個 |
1 |
|
3 |
微型接頭 |
M-3ALU-4 |
個 |
2 |
|
4 |
真空發生器 |
ZH07BS-06-06 |
個 |
2 |
|
5 |
變徑直接頭 |
KJH04-06 |
個 |
2 |
|
6 |
機加件 |
鋁制，加工氧化 |
批 |
1 |
|
|
圖片 |
 |
|
7 |
雙吸盤夾具 |
功能、參數及特點描述 |
鋁材加工氧化處理，能滿足玻璃板、（圓形、方形、五角星、五邊形、六邊形、）物料塊、球形物料等多種物料的吸取，做到多個任務夾具通用； |
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
真空吸盤 |
ZPT10UN-A5 |
個 |
2 |
|
2 |
直通接頭 |
KQ2F06-M5A |
個 |
2 |
|
3 |
真空發生器 |
ZH07BS-06-06 |
個 |
2 |
|
4 |
機加件 |
鋁制，加工氧化 |
批 |
1 |
|
|
圖片 |
 |
|
8 |
描圖操作對象 |
功能、參數及特點描述 |
不銹鋼加工制造，通過在平面、曲面上蝕刻不同圖形規則的圖案，以筆形繪圖夾具描繪圖形，訓練對機器人基本的點示教，直線、曲線運動足跡的掌握；學習點的定位及機器人運動路線選擇優化。 |
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
鋼加工件 |
鋼制，焊接加工 |
件 |
1 |
|
2 |
蝕刻菲林 |
蝕刻工藝 |
件 |
1 |
|
|
|
|
|
|
|
|
圖片 |
 |
|
9 |

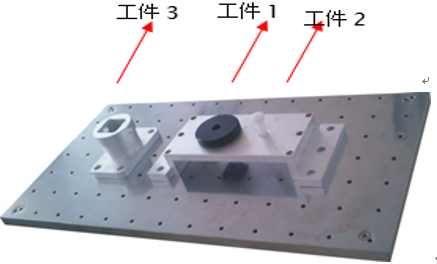

工件裝配操作對象 |
功能、參數及特點描述 |
1、以一個固定在操作臺工件為主體“工件3”；
2、機器人通過抓手或吸盤拾取“工件1”并把“工件1”精確裝配到主體“工件3”內；
3、機器人通過抓手或吸盤拾取“工件2”并把“工件2”從上至下穿入“工件1”和“工件3”；或從側面穿入“工件1”和“工件3”內；
4、“工件1”裝配到“工件3”采用從上而下裝配，“工件2”裝配有兩種方式，可以從上至下，也可以從側面穿入；
5、訓練對機器人精確定位及抓手吸盤夾具的學習。
|
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
主體工件 |
鋁制，加工氧化 |
件 |
1 |
|
2 |
放置板 |
鋁制，加工氧化 |
件 |
1 |
|
3 |
物料1 |
黑色PVC加工 |
件 |
1 |
|
4 |
物料2 |
白色PVC加工 |
件 |
1 |
|
|
|
|
|
|
|
|
圖片 |
 |
|
10 |
車窗涂膠裝配操作對象 |
功能、參數及特點描述 |
1、涂膠機、固定汽車模型、車窗工件板分別固定到操作臺上；
2、機器人通過吸盤夾具到車窗工件板拾取汽車車窗；對拾取車窗到涂膠機進行涂膠，完成后把車窗裝配到汽車上；而后拾取第二塊車窗，依次完成前窗、天窗、后窗的拾取、涂膠、裝配任務；
3、練習對機器人點的示教、機器人運動軌跡選擇及與涂膠機的配合。 |
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
兩位三通先導式電磁閥 |
SYJ512-5LZD-M5 |
個 |
1 |
|
2 |
汽車模型 |
BMWGT535I 1:32黑色 |
臺 |
1 |
|
3 |
真空發生器 |
ZH07BS-06-06 |
個 |
1 |
|
4 |
Y型三通 |
KJU06-00 |
個 |
1 |
|
5 |
L接頭 |
KQ2L06-M5 |
個 |
3 |
|
6 |
機加件 |
鋁制，加工氧化 |
批 |
1 |
|
|
圖片 |
 |
|
11 |
零件碼垛操作對象 |
功能、參數及特點描述 |
1、鋁材加工氧化的物料擺放底板和碼垛底板固定到操作臺；
2、根據要求物料塊被擺放到擺放底板上，機器人通過吸盤夾具按要求拾取物料塊進行碼垛任務；
3、物料塊有長方形和正方形兩種，操作者可根據需要選擇擺放；可根據需要自由組合碼垛出多種形狀；
4、練習對機器人碼垛、陣列的理解并快速編程示教的強化訓練。 |
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
零件碼垛物料托盤 |
鋁制，加工氧化 |
件 |
2 |
|
2 |
零件碼垛物料1 |
POM（白、紅、藍、黑），機械加工 |
件 |
24 |
|
3 |
零件碼垛物料2 |
POM（白、紅、藍、黑），機械加工 |
件 |
48 |
|
|
圖片 |
 |
|
12 |

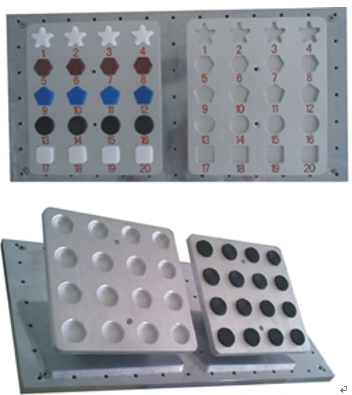

圖塊搬運操作對象 |
功能、參數及特點描述 |
1、多形狀物料搬運：機器人通過吸盤夾具依次把一個物料板擺放好的多種形狀物料（方形、圓形、五邊形、六邊形、五角星）拾取搬運到另一個物料板上；
2、圓形物料搬運：機器人通過吸盤夾具依次把一個物料板擺放好的物料拾取搬運到另一個物料板上；物料板可以平放固定到操作臺，也可安裝斜面固定架安裝到操作臺；圓形物料有兩種，一種兩面金屬錢幣形物料，一種單面錐形物料；
3、每個物料板對應工位都蝕刻有物料編號；
4、搬運形式可根據要求靈活組合，形式多樣，能滿足平面、斜面、陣列、指定編號位置、多種物料混合等要求；
5、強化對機器人點位移訓練與理解。 |
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
圖塊搬運物料托盤1 |
鋁制（蝕刻號碼）加工氧化 |
件 |
2 |
|
2 |
圖塊搬運物料托盤2 |
鋁制（蝕刻號碼）加工氧化 |
件 |
2 |
|
3 |
圖塊物料1 |
POM（白）機械加工 |
件 |
16 |
|
4 |
圖塊物料2 |
POM（五角、五邊、六邊、四邊、圓形）機械加工 |
件 |
20 |
|
5 |
托盤支架 |
鋁制
加工氧化 |
件 |
2 |
|
|
圖片 |
 |
|
13 |
檢測排列操作對象 |
功能、參數及特點描述 |
1、車窗玻璃板原始存放在存儲倉內，玻璃板采用梯形設計，擺放裝置采用長邊插入，分為左右兩個方向，檢測臺有光纖傳感器檢測玻璃板的長邊；
2、機器人通過吸盤夾具拾取玻璃板到檢測臺檢測，根據檢測判斷玻璃長邊選擇插入方向；依次循環。
吸盤夾具依次拾取汽車車窗玻璃板；
3、訓練對機器人有不同結果選擇的精確定位。 |
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
光纖放大器 |
D10BFP |
個 |
1 |
|
2 |
光纖 |
PBT46U |
個 |
1 |
|
3 |
檢測模型物料 |
藍色透明有機玻璃 |
件 |
8 |
|
4 |
機加件 |
鋁制加工氧化 |
批 |
1 |
|
|
圖片 |
 |
|
14 |

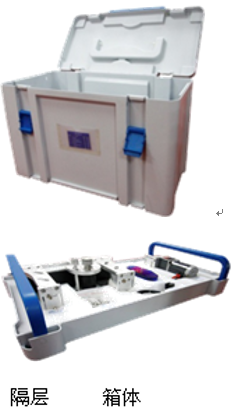

零件箱 |
功能、參數及特點描述 |
1、零件箱采用尺寸：700
mm×350 mm×450mm
2、內部可分層存儲器件，每層有獨立拉手及支撐柱，內襯采用海棉材料；
3、外殼和內層板均采用ABS材料，模具一次成形；
4、各箱子之間可層疊并方便扣鎖連成一體；
5、隔層板每層承重20kg，整個箱體內置可承60kg，箱體外部可承130kg。 |
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
箱體 |
灰色, 2.0mm厚ABS材料
700*350*450mm |
件 |
1 |
|
2 |
箱體拉手 |
藍色,ABS材料 |
件 |
1 |
|
3 |
箱蓋鎖扣 |
藍色,ABS材料 |
件 |
4 |
|
4 |
箱體鎖扣 |
藍色,ABS材料 |
件 |
2 |
|
5 |
隔層板 |
ABS材料，2.0mm厚 |
套 |
1 |
|
6 |
層板拉手 |
藍色,ABS材料，與隔層板配套 |
套 |
1 |
|
7 |
內襯 |
硬泡沫，與裝模型配套 |
套 |
1 |
|
|
圖片 |
|
|
15 |
工具收納墻 |
功能、參數及特點描述 |
1、2.0mm優質厚鋼網板制作而成，能固定于墻體上；
2、有10多個工具位置，每個位置帶有定制目視化管理標識；
3、用于存放各種工具及螺絲螺母等零件，形象直觀，存放方便，利于搬運，占用空間小，是工具零件存儲保管的理想載體； |
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
掛板 |
鋼制加工、絲印，目視化管理 |
件 |
1 |
|
2 |
工具架 |
擺放工具 |
批 |
1 |
|
3 |
工具 |
與掛板配套 |
批 |
1 |
|
|
圖片 |
 |
|
16 |
安全控制系統 |
功能、參數及特點描述 |
1、隔離護欄，總體高1200mm，框架采用2mm厚灰色鋁合金材料，其他全部安裝10mm厚透明鋼化玻璃；帶一個側開門，左右推拉式，占地2000～2300mm×2000～2300mm；
2、系統工作站安裝有3個急停按鈕，分別位于操作控制臺、模型安裝臺、隔離護欄上，以備緊急情況使用；
3、在隔離護欄、安全門、設備等顯眼位置粘貼多種安全標識，實時提醒設備的安全運行。 |
6套 |
|
單套配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
急停按鈕 |
HB22-11TS，Φ22(自鎖旋放)紅 |
個 |
1 |
|
2 |
急停按鈕盒 |
安裝急停按鈕 |
件 |
1 |
|
3 |
鋁制線槽 |
50*50 |
米 |
12 |
|
4 |
鋁制線槽 |
40*30 |
米 |
9 |
|
5 |
固定框 |
3.0厚鋁型材 |
米 |
25 |
|
6 |
玻璃 |
鋼化清玻，10mm |
平方米 |
36 |
|
7 |
導軌 |
U型導軌 |
套 |
1 |
|
8 |
安全標示 |
|
套 |
1 |
|
|
圖片 |
 |
|
17 |
空氣壓縮機 |
功能、參數及特點描述 |
靜音，12L |
2套 |
|
18 |
使用說明書 |
描述 |
與設備配套 |
6套 |
|
19 |
教材 |
描述 |
1、與設備配套典型工作任務工學結合工作頁1本。
2、主流品牌工業機器人基礎教材1本。 |
7套 |
|
20 |
討論區 |
配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
學習桌 |
1400*450*750mm |
套 |
4 |
|
2 |
四腳椅 |
長630mm*寬630mm*高910mm |
套 |
8 |
|
1套 |
|
21 |
資訊區 |
配置 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
電腦桌 |
1400×600×780mm |
套 |
6 |
|
2 |
四腳椅 |
長630mm*寬630mm*高910mm |
套 |
6 |
|
3 |
臺式電腦 |
聯想 |
套 |
6 |
|
4 |
網絡(luò )交換機 |
8口 |
個 |
1 |
|
5 |
文件柜 |
900*400*1800 |
臺 |
1 |
|
1套 |
|
22 |
職業情景教學系統 |
功能、參數及特點描述 |
|
序號 |
名稱 |
規 格 |
單位 |
數量 |
|
1 |
消防器材 |
370*200*高550mm |
套 |
1 |
|
2 |
醫藥箱 |
280*110*280mm |
套 |
1 |
|
3 |
耗材回收桶 |
60L
綠色 |
個 |
1 |
|
4 |
垃圾桶 |
60L
灰色 |
個 |
1 |
|
5 |
掃把 |
1100*270*230mm |
把 |
2 |
|
6 |
灰斗 |
1100*270*230mm |
個 |
2 |
|
7 |
平地拖把 |
600*150mm
拖把絲為超細纖維 |
把 |
2 |
|
8 |
工學結合管理建設 |
劃線、定位、標識等 |
套 |
1 |
|
1套 |
|
圖片 |
 |
|
|
|
|
|
|
|
七、可開設的主要實訓項目：
1、工業機器人的基本認識。
2、工業機器人示教器運動操作。
3、工業機器人的點位示教。
4、工業機器人基本參數設置。
5、工業機器人基本運動指示學習。
6、工業機器人基于示教器的程序編輯。
7、工業機器人IO控制應用。
8、工業機器人基本接線方法。
9、簡單軌跡運行編程與示教。
10、平面圓形描圖任務編程與示教。
11、平面矩形描圖任務編程與示教。
12、曲面圓形描圖任務編程與示教。
13、曲面矩形描圖任務編程與示教。
14、固定位置搬運編程與示教。
15、平面位置搬運裝配編程與示教
。
16、斜面位置搬運裝配編程與示教
。
17、平面矩陣立體碼垛編程與示教。
18、模型車窗涂膠裝配編程與示教。
19、汽車玻璃檢測與分類排列的編程與示教。
20、固定位置搬運編程與示教；
21、玻璃板檢測與分類排列的編程與示教；
22、工業機器人與抓手夾具配合是應用；
23、工業機器人與吸盤夾具配合是應用；
|
PLC編程控制實訓設備、單片機實驗室、計算機原理實驗室設備、工業自動化實驗臺
更多產品＞＞ |
|
MES網絡(luò )型模塊式柔性自動化生產線實訓設備 |
|
運動控制綜合實訓裝置 |
|
六工位PLC可編程控制器實訓臺 |
|
機電一體化綜合創(chuàng )新教學平臺 |
|
機電一體化綜合實訓考核設備 |
|
PLC可編程控制實訓設備 |
|
網絡(luò )型可編程控制器綜合實訓裝置 |
|
可編程控制器S7-1200綜合實訓設備 |
|
網絡(luò )型PLC可編程控制器綜合實訓裝置（ PLC+ 變頻 + 電氣控制 + 觸摸屏） |
|
可編程控制器S7-1500綜合實訓設備 |
|
網絡(luò )型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏） |
|
西門子1214C網絡(luò )型可編程控制器綜合實訓裝置 |
|
網絡(luò )型PLC可編程控制技術綜合實訓裝置（PLC、變頻器、觸摸屏） |
|
網絡(luò )型PLC實訓裝置,PLC控制+變頻+觸摸屏+步進+伺服 |
|
電氣實訓操作臺（PLC+變頻+電氣控制+觸摸屏） |
|
電氣與PLC可編程控制綜合實訓裝置 |
|
可編程控制綜合實訓裝置 |
|
PLC可編程控制器實訓裝置 |
|
PLC可編程控制器實訓裝置 |
|
自動化控制技能實訓臺 |
|
物聯網綜合應用實訓系統 |
|
物聯網工程綜合應用實訓裝置 |
|
物聯網智能家居實訓系統 |
|
建筑智能物聯網實訓系統 |
|
電氣控制PLC實訓臺 |
|
可編程控制器、單片機綜合實訓裝置 |
|
電氣控制與PLC技術一體化實訓設備 |
|
可編程技術實訓設備 |
|
單片機技術應用實訓考核裝置 |
|
PLC控制技術與組態技術實訓裝置 |
|
單片機應用創(chuàng )新實驗平臺 |
|
單片機控制功能實訓考核裝置 |
|
單片機技術應用實訓考核裝置 |
|
PLC可編程控制器實驗裝置 |
|
PLC控制及變頻驅動技術教學實訓裝置 |
|
可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏）S7-1200 |
|
PLC綜合控制實訓裝置 |
|
電機裝配與運行檢測實訓平臺 |
|
網絡(luò )型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏） |
|
網絡(luò )型可編程控制器實驗裝置（三菱） |
|
工業機械傳動裝調實訓平臺 |
|
工業數字化網絡(luò )綜合實訓平臺 |
|
工業運動控制技術實訓裝置 |
|
工業運動控制技術實訓臺 |
|
立體倉庫實物教學實訓裝置 |
|
單片機控制二維運動實訓設備 |
|
西門子工業控制與PLC綜合實訓平臺 |
|
PLC可編程控制器實驗箱 |
|
可編程控制器（S7-200SMART）實驗室設備 |
|
西門子S7-1500實訓設備,PLC+變頻+電氣控制+觸摸屏 |
|
工業網絡(luò )與組態實訓裝置 |
|
可編程電氣控制綜合實訓裝置 |
|
PLC網絡(luò )綜合實驗平臺 |
|
PLC可編程控制器綜合實訓裝置（歐姆龍） |
|
可編程控制器實訓裝置 |
|
可編程變頻器及電氣控制綜合實訓裝置 |
|
工業自動化綜合實訓裝置 |
|
工業控制綜合實訓裝置 |
|
工業自動化通信網絡(luò )實驗臺 |
|
可編程控制器自動化教學裝置 |
|
變頻技術實驗設備 |
|
工學結合PLC實訓臺 |
|
(三菱PLC)綜合實訓裝置 |
|
西門子PLC控制綜合實訓裝置 |
|
PLC可編程變頻調速綜合實訓裝置 |
|
PLC單片機變頻調速綜合實訓裝置 |
|
PLC、變頻器、電氣控制、觸摸屏實訓裝置 |
|
cr40plc可編程控制器綜合實訓裝置 |
|
SB-PLC2可編程控制實驗裝置 |
|
可編程控制實驗裝置及單片機綜合實驗臺 |
|
可編程控制器、單片機、自動控制原理綜合實驗臺 |
|
PLC試驗臺、PLC實驗實訓考核設備 |
|
PLC變頻器、伺服驅動器、步進電機驅動器實訓裝置 |
|
工業自動化通訊網絡(luò )實訓系統 |
|
網絡(luò )型PLC可編程控制實驗裝置 |
|
PLC可編程控制實訓裝置PLC+電氣控制 |
|
網絡(luò )型PLC可編程控制器綜合實訓裝置 |
|
PLC變頻器觸摸屏培訓設備 |
|
調速PLC可編程控制綜合實訓裝置 |
|
PLC可編程控制器實驗臺（三菱FX3U-48MR、變頻、觸摸屏） |
|
PLC可編程控制器、單片機開發應用及電氣控制綜合實訓裝置 |
|
可編程控制器實訓裝置 |
|
單片機應用綜合實訓平臺 |
|
PLC單片機實訓臺 |
|
單片機控制技術實訓平臺 |
|
單片機可編程控制綜合實驗裝置 |
|
單片機技術開發平臺 |
|
單片機開發綜合實驗裝置 |
|
單片機開發應用技術綜合實驗裝置 |
|
單片機控制技術實訓平臺 |
|
創(chuàng )新型單片機和EDA設計綜合實驗開發裝置 |
|
單片機•CPLD/FPGA開發綜合實驗裝置 |
|
AB自動化控制實訓裝置 |
|
單片機控制功能實訓考核裝置 |
|
單片機開發系統、自動控制原理綜合實驗裝置 |
|
網絡(luò )型可編程控制器（1500 PLC）實驗裝置 |
|
PLC可編程控制器實驗裝置 （PLC+伺服+變頻器+電氣控制+觸摸屏） |
|
工業數字化網絡(luò )綜合實訓平臺 |
|
單片機應用實訓考核裝置 |
|
單片機應用創(chuàng )新實驗平臺 |
|
單片機技術應用實訓考核裝置 |
|
網絡(luò )型可編程控制器（1200 PLC）實驗裝置 |
|
PLC單片機變頻器觸摸屏實訓臺 |
|
PLC可編程控制技術綜合實訓裝置（PLC、變頻器） |
|
網絡(luò )型PLC可編程控制/微機接口及微機應用綜合實驗裝置 |
|
網絡(luò )型PLC可編程控制器綜合實訓裝置（PLC+變頻ABB+電氣控制+觸摸屏） |
|
網絡(luò )型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏） |
|
網絡(luò )型PLC可編程控制器、變頻調速、觸摸屏、電氣控制及單片機實驗開發系統綜合實驗裝置 |
|
網絡(luò )型PLC可編程控制器、變頻調速、觸摸屏、電氣控制及微機接口與微機應用綜合實驗裝置 |
|
可編程控制系統實訓平臺 |
|
PLC實驗實訓臺 |
|
PLC可編程控制實驗及單片機實驗開發系統綜合實驗裝置 |
|
PLC可編程控制系統、單片機實驗開發系統、自動控制原理綜合實驗裝置 |
|
PLC可編程控制系統、微機接口及微機應用綜合實驗裝置 |
|
計算機裝調與維修技能鑒定裝置 |
|
計算機組裝與維護實訓裝置 |
|
信號與系統·控制理論·計算機控制技術實驗臺 |
|
單片機實訓箱、
可編程控制器實驗箱 |
|
工業機器人循環生產線實訓裝備 |
|
工業機器人基礎實訓設備(ABB機器人系統) |
|
工業機器人拆裝與調試實訓臺 |
|
機器人應用實訓室設備 |
|
工業機器人多功能實訓平臺 |
|
工業自動化實訓平臺 |
|
PLC可編程控制器綜合實驗裝置 |
|
數字化工業控制實訓平臺 |
|
工業電氣自動化及電工技能考核實訓平臺 |
|
可編程工業控制實訓平臺 |
|
PLC綜合實訓臺 |
|
三菱FX3G-40MR光機電一體化實訓考核裝置 |
|
西門子S7-1200光機電一體化實訓考核裝置 |
|
PLC可編程控制器綜合實訓裝置 |
|
工業自動化綜合實訓裝置 |
|
工業自動化綜合實訓裝置（PLC+變頻器+觸摸屏+單片機） |
|
工業全數字直流調速系統綜合實訓裝置 |
|
變頻調速系統開發平臺 |
|
變頻器工作原理實訓設備 |
|
變頻調速技術實訓裝置 |
|
交直流調速實訓裝置 |
|
工業電氣綜合實訓裝置 |
|
工業自動化控制一體化實訓室設備 |
|
工業自動化綜合實訓裝置 |
|
工業自動化綜合實訓裝置（PLC+變頻器+觸摸屏+單片機） |
|
工業自動化綜合實訓裝置（西門子） |
|
工業控制創(chuàng )新實訓平臺 |
|
自動化生產線實訓室設備 |
|
工業全數字控制實訓裝置 |
|
工業自動化綜合實驗考核裝置 |
|
工業電氣自動化及電工電子技能考核實訓平臺 |
|
工業運動控制技術實訓臺 |
|
網絡(luò )型plc綜合實驗平臺 |
|
工業控制與plc綜合實訓平臺 |
|
工業自動化網絡(luò )控制平臺 |
|
可編程控制器（西門子）綜合實訓室 |
|
可編程控制器（三菱）綜合實訓室設備 |
|
液壓傳動實驗臺、液壓PLC實驗臺、氣動液壓PLC實驗臺、電梯模型、智能建筑實驗室設備 更多產品＞＞ |
|
液壓與氣動工程技術實訓臺 |
|
透明液壓傳動與PLC控制實訓裝置 |
|
氣動PLC控制實訓裝置 |
|
液壓與氣壓傳動(軋鋼機）綜合實訓裝置 |
|
液壓傳動測試實驗臺 |
|
工業型液壓綜合實驗臺 |
|
PLC控制液壓與氣動綜合實訓裝置 |
|
液壓元件拆裝實訓裝置 |
|
液壓與氣壓傳動綜合實訓裝置 |
|
液壓氣動PLC控制綜合實訓裝置 |
|
實驗教學用液壓實驗臺（可視型） |
|
多功能氣動教學實驗臺 |
|
液壓氣壓傳動與控制實訓操作平臺 |
|
透明液壓傳動與PLC實訓裝置 |
|
液壓與氣壓PLC控制綜合實訓裝置 |
|
透明液壓與氣動PLC控制綜合實訓裝置（軟件控制） |
|
透明液壓傳動與PLC控制實訓裝置 |
|
液壓挖機與人機界面實訓裝置 |
|
PLC透明液壓回路試驗臺 |
|
透明液壓與氣壓傳動綜合實訓裝置(PLC控制、液壓氣動二合一) |
|
液壓傳動與PLC實訓裝置(工業型單面) |
|
PLC控制透明液壓與氣動綜合實訓裝備 |
|
液壓裝載機實訓系統 |
|
液壓挖掘機實訓系統 |
|
氣動機械手實訓考核裝置 |
|
雙面電氣動PLC控制實訓裝置 |
|
氣動傳動實驗臺 |
|
液壓傳動基礎實訓箱 |
|
氣動實訓箱 |
|
基本液壓傳動實驗臺 |
|
液壓傳動實訓臺裝置 |
|
氣動機械手實訓模型 |
|
透明液壓傳動與PLC實訓裝置 |
|
機電液氣一體化實訓平臺 |
|
液壓傳動技術實驗臺 |
|
液壓元件拆裝實訓臺（實物） |
|
液壓傳動教學裝置 |
|
氣動實訓教學裝置 |
|
雙面透明液壓傳動技術教學裝置 |
|
透明液壓傳動演示系統 |
|
液壓傳動實驗臺 |
|
透明液壓傳動與PLC實訓裝置 |
|
透明液壓PLC控制實訓裝置 |
|
氣動PLC控制實訓裝置 |
|
透明液壓與氣動傳動綜合實訓裝置 |
|
多功能氣動教學實訓臺 |
|
工業型液壓綜合實驗臺 |
|
PLC控制液壓與氣動綜合實訓裝置（工業型） |
|
透明液壓傳動與PLC控制實訓裝置 |
|
透明氣動PLC控制實訓裝置 |
|
液壓控制綜合實訓裝置 |
|
氣動控制綜合實訓裝置 |
|
四合一透明液壓傳動演示系統 |
|
液壓與氣壓實驗臺 |
|
透明液壓傳動與PLC實訓裝置(鋁合金框架) |
|
叉車液壓系統實訓臺 |
|
挖掘機液壓系統與PLC控制實訓裝置 |
|
透明液壓PLC控制實驗裝置（挖掘機液壓試驗臺） |
|
液壓挖掘機實訓裝置 |
|
起重機械實訓裝置 |
|
裝載機液壓系統與PLC控制實訓裝置 |
|
起重機液壓系統與PLC控制實訓裝置 |
|
液壓與氣壓傳動PLC綜合實訓裝置（工業型） |
|
液壓傳動與PLC實訓裝置(工業型單面) |
|
透明裝載機實訓臺 |
|
透明挖掘機實訓臺 |
|
傳感器實訓設備、傳感器實驗設備、實驗箱類、變頻調速實驗裝置、工業自動化實訓設備 |
|
傳感器綜合實訓裝置 |
|
工業傳感器檢測及控制實訓臺 |
|
工業傳感器應用與檢測綜合實訓臺 |
|
傳感器技術實訓室,傳感器技術實訓臺,傳感器技術實訓裝置 |
|
創(chuàng )新型測控傳感器技術綜合實驗實訓裝置 |
|
傳感與檢測實訓裝置 |
|
傳感器綜合實驗系統（22種傳感器技術實驗箱） |
|
檢測與轉換傳感器技術實驗儀（20種傳感器） |
|
傳感器技術實訓裝置 |
|
傳感器應用技術實驗設備 |
|
傳感器應用技術實訓考核設備 |
|
傳感器系統實驗儀 |
|
傳感器與檢測技術實驗臺 |
|
傳感器技術實驗箱 |
|
增強型型檢測與轉換（傳感器）技術實驗裝置 |
|
壓力傳感器標定實驗系統 |
|
熱電阻和熱點偶溫度傳感器校驗實驗系統 |
|
單片機傳感器綜合實驗實訓平臺 |
|
液體流量?jì)x表標定實驗系統 |
|
壓力控制測量實驗裝置 |
|
液位流量控制實驗裝置 |
|
氣動薄膜控制閥與電氣安裝閥門定位調校實訓置 |
|
檢測與轉換（傳感器）技術實驗17種箱 |
|
傳感器與檢測技術實訓裝置 |
|
創(chuàng )新型測控/傳感器技術綜合實驗實訓平臺 |
|
流量控制測量裝置 |
|
智能溫度控制實訓裝置,自動溫度測控實驗裝置 |
|
多媒體工程制圖設計實驗室設備 |
|
多功能升降式實用繪圖桌 |
|
工程制圖實驗室設備 |
|
建筑工程制圖實訓室-土木工程實訓室 |
|
鉗工職業技能等級鑒定考核裝置 |
|
鉗工實驗室成套設備 |
|
焊工、鉚工實操室成套設備 |
|
焊接多功能實訓實驗室成套設備 |
|
鉗工實訓室簡介、鉗工實訓工作臺 |
|
機電一體化實驗室設備、教學數控車床、教學數控銑床、透明電機模型、變壓器模型 更多產品＞＞ |
|
光機電一體化控制實訓系統 |
|
機電一體化實訓裝置 |
|
自動生產線拆裝與調試實訓裝置 |
|
機電一體化實訓裝置 |
|
工業自動化綜合實訓裝置 |
|
煤礦自動化控制實訓平臺 |
|
機電一體化綜合實訓考核設備 |
|
基于PLC機電一體化實訓平臺 |
|
自動化生產線實訓考核裝備 |
|
光機電氣一體化控制實訓平臺 |
|
機電一體化綜合實訓實驗系統 |
|
機電一體化系統綜合實訓平臺 |
|
機電一體化綜合系統實訓裝置 |
|
數字化工業機器人柔性生產線實訓平臺 |
|
MES網絡(luò )型模塊式柔性自動化生產線實訓系統 |
|
MPS模塊式柔性自動化生產線實訓系統(六站) |
|
灌裝自動化生產線實訓裝置,機電一體化技師實訓考核裝置 |
|
機電一體化綜合系統實訓設備 |
|
光機電一體化實訓考核裝置 |
|
自動化生產線實訓考核平臺 |
|
自動生產線實訓裝置 |
|
智能控制技術實訓臺 |
|
自動化控制技術實訓裝置 |
|
智能機電一體化綜合實訓考核設備 |
|
機電一體化綜合實訓系統 |
|
光機電氣一體化實訓裝置 |
|
電機故障診斷與維修檢測實訓考核裝置 |
|
機床電路實訓考核設備 |
|
機床電路實訓設備 |
|
機床電氣線路(四合一）考核實訓裝置 |
|
機床電氣控制實訓裝置（柜式雙面、四合一、四種機床） |
|
機電一體化綜合實訓室設備、機電液氣一體化實訓平臺 |
|
數控設備維修實驗室設備、數控機床電氣故障檢測實訓臺 |
|
機電技術綜合實訓考核裝置 |
|
光機電一體化實訓考核裝置 |
|
物料分揀實訓裝置 |
|
煤礦培訓自動化試驗臺 |
|
自動生產線實訓考核裝置 |
|
工業自動生產線實訓裝置 |
|
機電一體化綜合實訓考核裝置 |
|
光機電一體化實訓室設備、自動生產線實訓室設備 |
|
柔性自動化生產線實訓系統（六站） |
|
機電一體化技術應用及趨勢 |
|
3D虛擬機床及機床線路實訓裝置 |
|
機床電氣控制技術實訓臺 |
|
網絡(luò )化智能型機床電氣技能實訓考核裝置 |
|
機床智能實訓考核裝置 |
|
機床電氣培訓考核實驗裝置 |
|
網孔型萬能機床電路實訓考核鑒定裝置 |
|
數控銑床裝調與維修考核實訓設備 |
|
數控車床電氣控制與維修實訓考核裝置 |
|
多系統數控機床虛實一體訓練機 |
|
機床電氣實訓智能考核裝置（五種機床） |
|
數控車床電氣安裝與調試實訓設備 |
|
車床綜合維修考核裝置（各種系統） |
|
精密雙軸十字滑臺實訓設備 |
|
數控銑床裝調與維修實訓臺 |
|
數控車床裝調與維修實訓臺 |
|
數控加工中心實驗室設備 |
|
數控加工中心裝調與維修考核實訓設備 |
|
數控車床裝調與維修考核實訓設備(GSK980TDi) |
|
數控銑床裝調與維修考核實訓設備(廣數GSK－980MDi) |
|
數控車/銑床智能綜合實訓考核實驗臺 |
|
電工技能實訓考核柜 |
|
機床電氣控制技術及工藝實訓考核裝置（網孔板） |
|
數控車銑復合機床、五軸五聯動數控加工中心、五軸數控加工中心虛實一體訓練機 |
|
SINUMERIK 840DSL 五軸數控加工中心虛實一體訓練機 |
|
五軸數控加工中心虛實一體訓練機 |
|
數控機床故障診斷與維修實訓裝置 |
|
步進電機交流伺服電動機驅動系統實驗裝置 |
|
光機電氣一體化控制實訓設備 |
|
光機電氣一體化實訓設備 |
|
光機電一體化控制實訓裝置 |
|
自動化生產線實訓平臺 |
|
智能制造人才綜合實訓室建設方案 |
|
機電一體化柔性生產線加工系統 |
|
MPS模塊式柔性自動化生產線實訓系統(六站) |
|
智能型萬能機床電氣實訓考核鑒定裝置 |
|
變壓器/電機控制綜合實驗裝置 |
|
電機性能綜合測試裝置 |
|
電機與變壓器維修實訓設備 |
|
電機變壓器維修及檢測實訓裝置 |
|
電機故障診斷與維修檢測實訓考核裝置 |
|
電機電控配線安裝裝置 |
|
機床電氣控制實訓裝置 |
|
電機裝配工技能實訓裝置 |
|
電機檢修技能實訓裝置 |
|
電機拆裝與維修實訓臺 |
|
模擬機床電氣故障排除實訓裝置 |
|
機電一體化生產線實訓設備 |
|
電氣控制及PLC變頻器電機實訓裝置 |
|
智能型四合一機床電氣控制實訓臺 |
|
智能型四合一機床電氣控制技能實訓考核鑒定裝置 |
|
龍門刨床電氣技能實訓考核裝置 |
|
交流橋式起重機實訓考核設備 |
|
Z3040B搖臂鉆床電氣技能實訓考核裝置 |
|
C650-2普通車床電氣技能實訓考核裝置 |
|
Z3050搖臂鉆床電路智能實訓考核臺 |
|
C6140普通車床電氣技能實訓考核裝置 |
|
M7120平面磨床電氣技能實訓考核裝置 |
|
T68鏜床電氣技能實訓考核裝置 |
|
X62W萬能銑床電氣技能實訓考核裝置 |
|
智能機床電路實訓考核裝置 |
|
空間及平面機構綜合實驗臺
更多產品＞＞ |
|
鉗工技能實訓考核平臺
|
|
工業機械傳動裝調實訓平臺
|
|
機械傳動裝調綜合實訓平臺
|
|
機構運動創(chuàng )新設計方案拼裝及仿真實驗臺
|
|
機械基礎實訓室設備,機械設計實訓設備,機械傳動實訓臺 |
|
五金沖壓模、拆裝模具、鋁合金拆裝實訓模具、注塑模具、沖孔模、級進模、復合模
|
|
機械基礎綜合實驗室、機械設計實驗室 |
|
機構創(chuàng )新組合設計實驗臺 |
|
機械運動創(chuàng )新方案拼裝實驗臺 |
|
零件尺寸誤差測量組合實訓裝置 |
|
零件形位誤差測量組合實訓裝置 |
|
《幾何體》實測繪圖訓練裝置 |
|
《典型零件》實測繪圖訓練裝置 |
|
《標準零件》實測繪圖訓練裝置 |
|
《聯接與配合》實測繪圖訓練裝置 |
|
《千斤頂》實測繪圖訓練裝置 |
|
《臺虎鉗》實測繪圖訓練裝置 |
|
《齒輪泵》實測繪圖訓練裝置 |
|
《減速器》實測繪圖訓練裝置 |
|
測繪用裝配體、齒輪泵、閥體及機件模型 |
|
減速器拆裝教學模型 |
|
滾齒機教學模型 |
|
教學用插齒機實驗臺 |
|
輪系創(chuàng )新設計拼裝及仿真實驗臺 |
|
機械傳動方案優化綜合測試實驗臺 |
|
曲柄滑塊導桿凸輪機構實驗臺 |
|
螺栓與螺栓組聯接綜合實驗臺 |
|
創(chuàng )意組合機械系統裝配訓練綜合實驗平臺 |
|
帶傳動效率測試分析實驗臺(基礎型) |
|
液體動壓滑動軸承實驗臺 |
|
便攜式機械系統傳動創(chuàng )新組合設計實驗臺 |
|
機械設計制造實訓設備,自動化專業實訓裝置 |
|
曲柄導桿滑塊凸輪測試實驗裝置 |
|
齒輪傳動測試分析實驗裝置 |
|
鏈條與萬向節傳動測試實驗裝置 |
|
機械系統集成及參數可視化分析實驗臺 |
|
機械傳動創(chuàng )意組合測試實驗臺 |
|
A型機械傳動方案創(chuàng )意組合及參數分析實驗臺 |
|
B型機械傳動方案創(chuàng )意組合及參數分析實驗臺 |
|
自動化夾具綜合實驗臺 |
|
車刀量角儀 |
|
齒輪范成儀 |
|
機械元件陳列柜 |
|
電機與變壓器聲動同步CD解說示教陳列柜 |
|
機械基礎聲動同步CD解說示教陳列柜 |
|
機械運動簡圖的測繪及分析實驗模型 |
|
機械零件20教陳列柜 |
|
減速器聲動同步CD解說示教陳列柜 |
|
機械原理聲動同步CD解說示教陳列柜 |
|
機械制圖16型陳列柜 |
|
模具示教陳列柜 |
|
金屬切削示教陳列柜 |
|
金屬工藝學CD解說示教陳列柜 |
|
公差配合陳列柜
|
|
鉗工工藝學陳列柜 |
|
金屬刀具陳列柜 |
|
機床夾具設計陳列柜 |
|
機械綜合陳列柜《機械原理》《機械零件》《減速器》 |
|
車工工藝學陳列柜 |
|
機械設計基礎陳列柜 |
|
機械設備拆裝實訓臺 |
|
大型量具陳列柜 |
|
《機械創(chuàng )新設計》示教陳列柜 |
|
氣動液壓示教陳列柜 |
|
機械原理實訓設備,機械創(chuàng )新實訓裝置,機械設計實訓設備,機械傳動實訓設備 |
|
機械裝調技術綜合實訓裝置 |
|
機械制圖模型,機械制圖教學模型 |
|
機械制圖立體示教模型、測繪模型畫法幾何投影箱 |
|
《機械基礎》（中國勞動社會(huì )保障勞動版） |
|
機械設計拆裝實驗室,機械設計實驗室 |
|
公差與檢測技術實訓室 |
|
機械系統搭接裝配訓練實驗臺 |
|
透明電動機實訓教學模型、變壓器教學模型 |
|
減速器拆裝實驗室,拆裝實驗用大型減速器教學模型（全鋁制） |
|
機械裝調技術綜合實訓裝置 |
|
機械運動創(chuàng )新設計搭接實驗臺 |
|
機械機構基礎實驗臺、機構創(chuàng )新實驗臺、動平衡原理實驗臺、軸系結構實驗箱、機構搭接測試實驗臺、齒輪范成 |
|
透明五金沖壓模擬機、透明液壓注塑機演示模型、透明注塑成型模擬機、鋁合金模具拆裝模型 |
|
機械裝調技術綜合實訓裝置、機械設備裝調與控制技術實訓裝置、機械裝配技能綜合實訓平臺 |
|
機械制圖模型,機械機構模型,機械零件模型,機械原理模型,部件模型 |
|
電機及電子專業實訓室、電工技術實訓室 |
