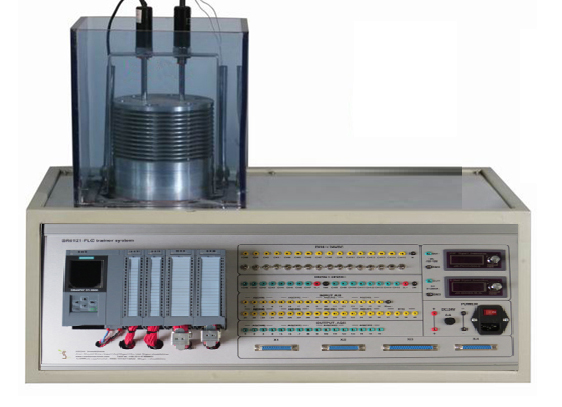

SB-TMP智能溫度控制實訓裝置
一、智能溫度控制實訓設備概述：
溫度測控實訓裝置是實驗溫度范圍0-100℃，可快速升溫，快速降溫。其重要結構特點是微小、緊湊、美觀、安全。裝置由實驗溫度箱、加熱器、可控硅調壓模塊、風扇、K熱電偶、水銀溫度計、Pt100傳感變送器、智能溫控儀表等組成�？梢院�PLC組成溫度檢測和閉環PID調節溫度控制系統。提供溫度檢測：①Pt100(選用0-250℃)，溫度變送器（0-10V信號）。②K型熱電偶（輸出mV級控制信號）。通過PLC與上位機通訊�？刂茀悼梢栽谏衔粰C中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。
二、技術參數：
1.輸入電源：?jiǎn)蜗嗳�(xiàn)～220V±10% 50Hz
2.氣源：0.2Mpa～0.55Mpa
3.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
4.裝置容量：＜0.5kVA
5.外形尺寸：1000mm×640mm×1200mm
二、基本配置：
|
序號 |
名稱 |
型號或簡要說明 |
數量 |
單位 |
|
1 |
鐵質噴塑機座 |
|
1 |
件 |
|
2 |
小型風扇 |
|
2 |
臺 |
|
3 |
恒溫室 |
材質：亞克力 |
1 |
件 |
|
4 |
加熱棒 |
功率：0.4KW |
1 |
只 |
|
5 |
溫度傳感器 |
PT100 |
2 |
只 |
|
6 |
變送器 |
|
1 |
只 |
|
8 |
固態繼電器 |
|
1 |
只 |
|
9 |
接線端子 |
接線端子外徑4mm |
22 |
個 |
|
10 |
手動閥 |
|
1 |
個 |
|
11 |
紅色按鈕 |
|
1 |
個 |
|
12 |
綠色按鈕 |
|
1 |
個 |
|
13 |
紅色指示燈 |
|
2 |
個 |
|
14 |
綠色指示燈 |
|
2 |
個 |
|
15 |
ST30 |
|
1 |
臺 |
|
16 |
EM AM03 |
|
1 |
臺 |
三、實驗內容：
1、熱電阻、熱電偶、水銀溫度計等溫度檢測、傳感變送的原理認識實驗
2、Pt100溫度特性實驗（用萬用表測Pt100電阻變化）
3、K型熱電偶特性測試實驗（用萬用表測K型熱電偶毫伏輸出）
4、溫度儀表PID控制實驗
5、溫度上位機組態控制實驗
6、利用PLC做溫度閉環控制
7、利用MCGS中文組態軟件和溫度測控實驗裝置進行組態工程編程訓練實驗

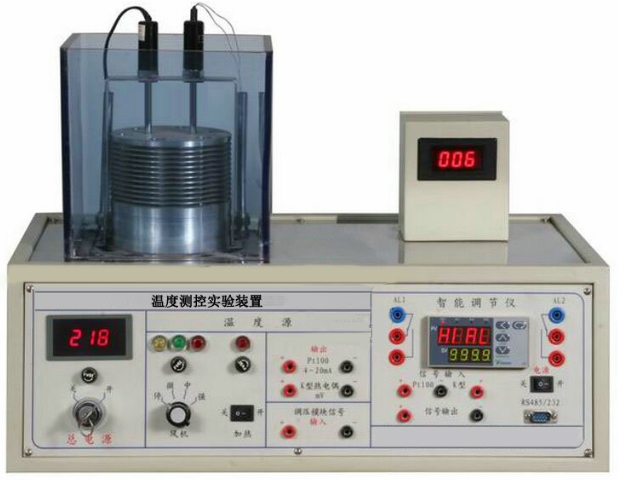

SB-GD06PLC自動溫度測控實驗裝置
一、裝置概述
1、溫度測控實驗裝置，實驗溫度范圍0-100℃，可快速升溫，快速降溫。其重要結構特點是微小、緊湊、美觀、安全。裝置由實驗溫度箱、加熱器、可控硅調壓模塊、K型溫度傳感器及Pt100傳感變送器等組成�？梢院�PLC組成溫度檢測和閉環PID調節溫度控制系統。
2、提供溫度檢測：
①Pt100(選用0-250℃)，溫度變送器（4-20mADC信號）。
②K型熱電偶（輸出mV級控制信號）。
③工業水銀溫度計0-300℃。
④配有3位LED溫顯表。
3、該訓練設備是西門子PLC可編程控制器： S7-200SMART CPUCR40數字量24 點輸入/16 點輸出。通過相關實驗，可以熟悉PLC的基本使用和編程方法，編程軟件的使用等。培養學生相應的知識和技能，適合職業學校、職業學校、中等職業學校和技術學校相關專業的教學和技能培訓與考核。
4、通過智能調節儀的通訊口與上位機通訊�？刂茀悼梢栽谥悄芸刂苾x表中以及上位機中設置。
5、本裝置具有安全保護，提供標準信號及相關測試點供單片機接入進行編程實驗。
1）PLC模塊的所有輸入和輸出端子通過傳輸端子引出到面板上，并與D2測試線連接。
2）PLC模塊選用西門子PLC，提供數字輸入8合14輸出，模擬量輸入6合2輸出，支持RS232和RS485通訊。
3）模塊配有直流0-30V電壓表。
4）配備2套模擬DC0-10輸出。
二、裝置功能
1.熱電阻、熱電偶、水銀溫度計等溫度檢測、傳感變送的原理認識實驗。
2.溫度模擬標定方法實驗。
3.Pt100溫度特性實驗（用萬用表測Pt100電阻變化）。
4.K型熱電偶特性測試實驗（用萬用表測K型熱電偶毫伏輸出）。
5.溫度儀表PID控制實驗。
6.溫度上位機組態控制實驗。
7.研究分析不同P、I、D參數值對控制系統的動態特性、靜態特性性能影響與評價。
8.利用組態軟件和溫度測控實驗裝置進行組態工程編程訓練實驗。
三、技術參數
（1）輸入電源：?jiǎn)蜗嗳�(xiàn)制220V±10%50Hz
（2）外形尺寸：297毫米×230毫米×80毫米
（3）總容量：<500VA
（4）重量：<100公斤
（5）工作條件：環境溫度-10°C~+40°C 相對濕度<85%（25°C）
