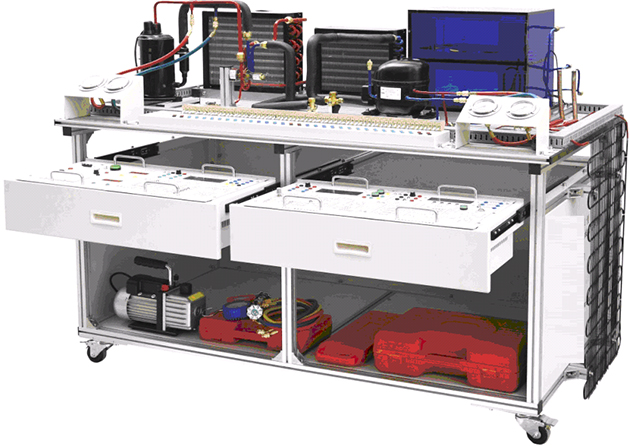

SBJD-22HD制冷與空調系統實訓裝置（可拆裝）
一、產品概述
制冷與空調系統實訓設備是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
二、功能特點
1.該裝置集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、 充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
2.該裝置采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、遠行等操作。
3.實訓平臺直觀展示了空調和冰箱的系統結構、工作原理�？汕宄目吹街评� 系統結構 及主要部件的實物，系統還配置有電壓表、交流電流表、壓力表、信號指示燈等，使整個空調系統、冰箱系統的實時工作狀態一目了然。
4.該裝置是根據分體式空調器控制電路、電冰箱電子式控制電路作為實訓考核對象，能 使學生熟練掌握空調器控制電路、電冰箱電子式控制電路基本原理及維修技術，考核板上印有分體式空調器電氣、電冰箱電子式控制電路圖并加以檢測點，學生通過考核板上的電路圖了解 其原理，并通過電腦設置故障，用儀表在檢測點上進行檢測查找故障位置，并排除故障，從而提高學生的排除故障能力。
5.使用該裝置能學到分體式式空調器控制電路、電冰箱電子式控制電路的相關知識�？諢岜梅煮w空調部分據有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。電冰箱部分分有冷藏箱、冷凍箱。工作模式有標準模式、節能模式、速凍模式三種工作模式。
6.本裝置解決了傳統該類設備上只能看只能模無法進行動手組裝的缺欠，還解決了無法 在設備上進行銅管焊接的難題，能使學生在該裝置上能夠反復進行系統組裝與焊接訓練。整體采用開放式和拆裝式結構設計，創(chuàng )新的采用了銅管固定裝置對每個活動接頭進行固定，有效的 保證了管路因反復拆裝所造成的損壞，同時也減少了工作噪音。
7.在實訓臺方面進行了全新設計不僅采用鋁型材拼裝成桌面而且桌面下面增加了接水 底盤，鋁型材桌面不僅干凈美觀，更重要的是焊接銅管時不會(huì )變形，接水底盤的設計解決了運行中冷凝器和系統管道產生的冷凝水，使水及冷凍油順利流到接水桶中，保持設備清潔。
8.制冷仿真軟件： 主要包含制冷技術基本知識、制冷劑、載冷劑和潤滑劑、蒸氣壓縮式制冷循環、制冷壓縮機類型及結構原理、空調器的制冷系統、空調器的電氣控制系統、家用電冰箱制冷及控制、家用制冷系統的延伸、中央空調系統等。軟件講解直觀，使老師易教學生易學。
三、技術指標
1、輸入電源：?jiǎn)蜗嗳�(xiàn) AC220V±10% 50Hz
2、工作環境 ：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量 ： ≤1.5KVA
4、制冷劑：空調部分R22 冰箱部分R600
5、外形尺寸（大約）1500mm×800mm×1250mm
6、防觸電保護類型 I類
7、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8、環保等級 材料選用符合國家相關環保標
四、系統組成
1、 實訓臺采用鋁型材臺架加實訓模塊結構，裝置采用一體化設計，由導軌式 鋁合金安裝平臺、空調系統、電冰箱系統、電氣控制系統等組成。底部安裝有四個帶剎車的腳輪，可以方便的移動和固定。設備配置空調制冷系統管路1套、直冷電冰箱制冷系統管路1套、安全插端子排，壓力表（1.5MPa）
2只（3.5 MPa）2只等。
2、電源模塊包括漏電短路器，電壓表（0～250V） 1只，電流表（0～5A）1只、1只、
電源插座，安全連線等。
3、分體空調控制線路模塊包括空調控制板，遙控接收板，故障設置板，IO通信板，空調遙控器，電位器等及指示燈等。
4、直冷電冰箱控制線路模塊包括控制板，故障設置板，IO通信板，電位器等及指示燈等。
5、智能電冰箱控制線路模塊包括智能冰箱控制板，數字顯示操作屏，電位器，指示燈等。
6、熱泵型家用空調系統包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、單向閥、毛細管、空調閥、視液鏡等
7、直冷式電冰箱系統包括冰箱型壓縮機、PTC啟動器、碟形過電流過溫升保護器、鋼絲冷凝器，壓力表、模擬電冰箱箱體視液鏡、節流裝置等
五、項目實訓內容
1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、空調制冷系統管路的組裝能力
4、空調制冷系統的保壓、檢漏與制冷劑加充能力
5、空調控制電路的電氣連接與調試能力
6、空調控制電路電氣故障考核、故障分析與故障排除能力
7、電冰箱制冷系統管路的組裝能力
8、電冰箱制冷系統的保壓、檢漏與制冷劑加充能力
9、東芝 GR-204E 直冷電子式電冰箱控制電路的電氣連接與調試能力
10、東芝 GR-204E 直冷電子式控制電路電氣故障考核、故障分析與故障排除能力
11、BCD-173GH 智能溫控電冰箱控制電路的電氣連接與調試能力
12、BCD-173GH 智能溫控電冰箱控制電路電氣故障考核、故障分析與故障排除能力
13、電冰箱制冷系統的故障判斷與維修能力
14、學生的團隊協調組織能力
15、電氣識圖和電氣設計能力
六、制冷與空調系統實訓裝置配置：
空調冰箱組裝與調試實訓考核裝置的配置清單
|
序號 |
設備名稱 |
單位 |
數量 |
備注 |
|
1 |
可移動式臺架 |
個 |
1 |
鋁合金實訓臺，空調制冷系統管路 1 套、直冷 電冰箱制冷系統管路 1 套、安全插端子排，壓 力表（1.8MPa）2 只（3.5 MPa）2 只等
|
|
2 |
電源及儀表掛箱(290MM*380MM鋁質面板） |
塊 |
1 |
包括漏電短路器，電壓表（0～250V） 2 只，（0～5A）1 只、電源插座，安全連線等。
|
|
3 |
分體空調電氣控制 考核掛箱（290MM*380MM鋁質面板） |
塊 |
1 |
包括空調控制板，，遙控接收板， 故障設置板，IO 通信板，空調遙控器，電位器 等及指示燈等。
|
|
4 |
電冰箱GR-204E 電子溫控電氣控制 考核模塊掛箱(290MM*380MM鋁質面板） |
塊 |
1 |
包括東芝 GR-204E 電子式控制板，故障設置板， 考核 IO 通信板，模擬電位器及工作指示燈等。
|
|
5 |
BCD-173GH電冰箱智能溫控電氣考核 模塊掛箱(290MM*380MM鋁質面板） |
塊 |
1 |
智能冰箱控制板，數字顯示操作屏，電位器， 指示燈。等
|
|
6 |
抽屜 |
個 |
2 |
610MM*400MM |
|
6 |
絕緣課凳 |
個 |
2 |
用戶自備 |
|
7 |
實驗指導書 |
本 |
1 |
|
|
8 |
D4連接線 |
根 |
25 |
|
|
9 |
D1連接線 |
根 |
4 |
|
|
熱泵型家用分體空 調系統 |
||||
|
序號 |
設備名稱 |
單位 |
數量 |
備注 |
|
1 |
1P壓縮機 |
套 |
1 |
日立牌
|
|
2 |
四通閥 |
套 |
1 |
三花
|
|
3 |
液視鏡 |
套 |
1 |
|
|
4 |
1/4過濾器 |
套 |
1 |
|
|
5 |
2*4冷凝器 |
套 |
1 |
|
|
6 |
2*4蒸發器 |
套 |
1 |
|
|
7 |
調速風機 |
套 |
1 |
|
|
8 |
45W鋁電機 |
套 |
1 |
|
|
9 |
200M風網 |
套 |
2 |
|
|
10 |
200MM鋁風葉 |
套 |
2 |
|
|
11 |
3/8空調閥 |
套 |
1 |
|
|
12 |
1/4空調閥 |
套 |
1 |
|
|
13 |
3/8快速接頭 |
套 |
9 |
可焊接
|
|
14 |
1/4快速接頭 |
套 |
1 |
可焊接
|
|
15 |
毛細管 |
套 |
1 |
|
|
16 |
接水盒 |
套 |
2 |
防止向實驗臺漏水
|
|
17 |
閥門安裝支架 |
套 |
1 |
1.5MM幾字型結構，可承受單手用扳手擰閥門不變形 |
|
16 |
電容15UF |
套 |
1 |
|
|
17 |
電容1.5UF |
套 |
1 |
|
|
18 |
遙控器 |
套 |
1 |
|
|
19 |
溫度傳感器 |
套 |
2 |
10K
|
|
20 |
空調閥支架 |
套 |
1 |
加厚，1000次以上不損壞
|
|
冰箱系統 |
||||
|
序號 |
設備名稱 |
單位 |
數量 |
備注 |
|
1 |
85W壓縮機\R600 |
套 |
1 |
|
|
2 |
有機玻璃箱 |
套 |
1 |
分上下兩層
|
|
3 |
液視鏡 |
套 |
1 |
|
|
4 |
1/4過濾器 |
套 |
1 |
|
|
5 |
17冷凝器 |
套 |
1 |
|
|
6 |
1/4快速接頭 |
套 |
6 |
可焊接
|
|
7 |
毛細管 |
套 |
1 |
|
|
8 |
定制蒸發器 |
套 |
2 |
400*200MM藍色(冷藏和冷凍)
|
|
9 |
除霜傳感器 |
套 |
1 |
50K
|
|
10 |
冷凍傳感器 |
套 |
1 |
5K
|
|
11 |
1/4手閥 |
套 |
1 |
|
七、 工具配置
|
貨品名稱 |
貨品型號 |
|
單位 |
需求量 |
備注說明 |
圖片 |
|
割刀 |
CT23 |
|
|
1 |
|
|
|
活動扳手 |
300MM |
|
把 |
1 |
|
|
|
200MM |
|
把 |
1 |
|
||
|
脹管器 |
2000型 |
|
只 |
1 |
|
|
|
維修雙表 |
CT-536 |
|
套 |
1 |
（包括三色加液 管） 紅 黃 蘭 色 各 1 條 |
|
|
真空泵 |
RS-1A |
|
臺 |
1 |
兩套裝置配一個真空泵 |
|
|
小型焊具 |
|
|
套 |
1 |
兩套裝置配1套焊炬 |
|
|
內六角扳手 |
|
4 號 |
把 |
1 |
|
|
|
|
5 號 |
把 |
1 |
|
||
|
|
|
|
|
|
||
|
制冷劑鋼瓶 |
3g |
|
只 |
1 |
13臺全室1瓶
|
|
|
彎管器 |
CT364-04 |
Φ6 |
把 |
1 |
|
|
|
CT364-05 |
Φ8 |
把 |
1 |
|
||
|
CT364-06 |
Φ10 |
把 |
1 |
|
||
|
公英轉換接頭 |
|
|
只 |
2 |
|
|
|
