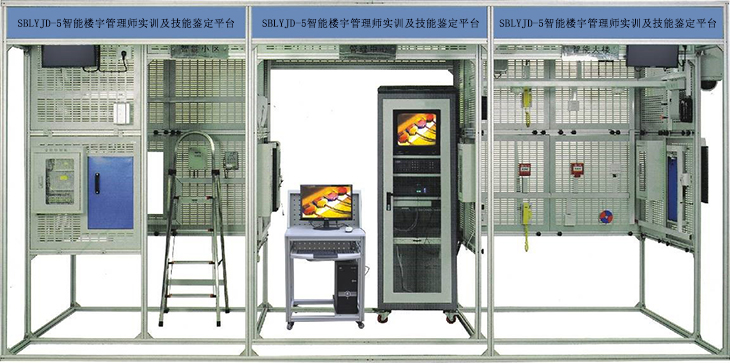

SBLYJD-5智能樓宇管理師實訓及技能鑒定平臺
智能樓宇管理師實訓及技能鑒定平臺，智能樓宇管理是伴隨著我國樓宇智能化而出現的朝陽職業，隨著我國城市數字化、建筑智能化的進程日益加快，以及人們對居住環境的管理及服務要求的提高，導致了社會(huì )對智能樓宇管理專業人才的大量需求。不少中等職業學校因此新增了智能樓宇管理專業并開設了相應的培訓課程。但由于智能樓宇管理在我國出現時間較短，如何進行其專業建設還處于探索階段。作為專業建設的重要組成部分，根據中等職業學校培養目標的“定位”，中等職業學校為社會(huì )培養的是技能型人才，特別是一-線的技術工作人員。對他們自然離不開操作技能的訓練，而實驗室就是職業學校對學生進行技能訓練的主要場所。為此，建設中等職業學校智能樓宇管理專業實驗室也必須圍繞這一目標，多引進- 些有利于技能訓練的設施和手段，以使技能訓練落到實處，達到讓學生“學即會(huì )，做即能”的目的。
智能樓宇管理師實訓及技能鑒定平臺，樓宇工程智能化設備監控系統實訓平臺,視頻監控實驗臺工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能。
1.基本規格
|
序號 |
項目?jì)热?/span> |
規格、技術指標 |
數量 |
單位 |
|
1 |
智能建筑模型 |
由鋁合金型材框架和安裝布線網孔板組成，4660mm×2220mm×2330mm（長×寬×高），分為智能大樓、智能小區、管理中心和樓道等區域，智能大樓設計為兩層結構，器件采用自攻螺絲和工程塑料卡件配合安裝。 |
1 |
臺 |
|
2 |
安裝布線網孔板 |
780mm×750mm |
26 |
塊 |
|
710mm×260mm |
1 |
塊 |
||
|
1500mm×260mm |
3 |
塊 |
||
|
1500mm×500mm |
3 |
塊 |
||
|
3 |
總電源箱 |
空氣開關 |
1 |
套 |
|
4 |
安防控制箱 |
AC24V、DC12V/5A、DC18V/1.5A |
1 |
套 |
|
5 |
消防控制箱 |
DC24V/2A、24V繼電器 |
1 |
套 |
|
6 |
DDC控制箱 |
DC24V/5A24V繼電器 |
1 |
套 |
|
7 |
電腦桌 |
600mm×600mm×800mm（長×寬×高） |
1 |
臺 |
|
8 |
鋼凳 |
Φ300mm×450mm（圓×高） |
1 |
把 |
|
9 |
鋁人字梯 |
900mm×250mm×1200mm（長×寬×高） |
2 |
把 |
|
10 |
工程塑料卡件 |
20mm×10mm×11mm（長×寬×高） |
500 |
個 |
|
11 |
計算機 |
ntel 酷睿i5 雙核CPU；主板：Intel H61 芯片組；內存≥4G DDR3 1333,最高支持8GB；顯卡：HD8350或GT620 1G獨立顯卡；顯示器：19寸寬屏LED液晶；內裝操作系統，LonMarker編程軟件，力控組態軟件 |
1 |
套 |
2.系統配置
|
一、對講門禁系統 |
||||
|
序號 |
設備名稱 |
設備型號 |
單位 |
數量 |
|
1 |
管理中心機 |
ET-366G |
臺 |
1 |
|
2 |
歐式數碼彩色可視室外主機 |
ET-366D08-1-ID |
臺 |
1 |
|
3 |
電源 |
ET-366P |
臺 |
1 |
|
4 |
聯網器 |
ET-366W |
臺 |
1 |
|
5 |
多功能壁掛室內分機 |
ET-366M5-F |
臺 |
1 |
|
6 |
非可視壁掛室內分機 |
ET-366H2 |
臺 |
1 |
|
7 |
門前鈴 |
ET-366BD1 |
臺 |
1 |
|
8 |
層間分配器 |
ET-366FS2 |
臺 |
1 |
|
9 |
非接觸卡 ID |
|
張 |
1 |
|
10 |
電插鎖 |
|
只 |
1 |
二、消防系統
|
序號 |
設備名稱 |
設備型號 |
單位 |
數量 |
|
1 |
火災報警控制器 |
GST-200 |
臺 |
1 |
|
2 |
點型感煙火災探測器 |
G3 |
只 |
1 |
|
3 |
點型感溫火災探測器 |
G3N |
只 |
1 |
|
4 |
探測器通用底座 |
DZ-02 |
只 |
2 |
|
5 |
手動報警按鈕 |
GST-9122 |
只 |
1 |
|
6 |
消火栓報價按鈕 |
|
只 |
1 |
|
7 |
聲光報警器 |
|
只 |
1 |
|
8 |
隔離模塊 |
|
只 |
1 |
|
9 |
單輸入模塊 |
|
只 |
1 |
|
10 |
單輸入輸出模塊 |
|
只 |
1 |
|
11 |
電子編碼器 |
|
只 |
1 |
|
12 |
火災顯示盤 |
ZF-101 |
臺 |
1 |
|
13 |
電話主機 |
|
|
|
|
14 |
廣播功率放大器 |
|
|
|
|
15 |
分配盤 |
|
|
|
|
16 |
消防電話專用模塊 |
|
|
|
|
17 |
消防電話插座 |
|
|
|
|
18 |
固定式消防電話分機 |
|
|
|
|
19 |
手提式消防電話分機 |
|
|
|
|
20 |
消防廣播模塊 |
|
|
|
|
21 |
壁掛式緊急廣播音箱 |
|
|
|
三、安防系統
|
序號 |
設備名稱 |
設備型號 |
單位 |
數量 |
|
1 |
門磁開關 |
|
只 |
1 |
|
2 |
家用緊急求助按鈕 |
|
只 |
1 |
|
3 |
被動紅外空間探測器 |
|
只 |
1 |
|
4 |
被動紅外幕簾探測器 |
|
只 |
1 |
|
5 |
燃氣探測器 |
|
只 |
1 |
|
6 |
主動紅外對射報警器 |
|
只 |
1 |
|
7 |
聲光報警器 |
|
只 |
1 |
四、視頻監控系統
|
序號 |
設備名稱 |
設備型號 |
單位 |
數量 |
|
1 |
高速球云臺攝像機 |
|
臺 |
1 |
|
2 |
一體化槍型攝像機 |
|
臺 |
1 |
|
3 |
紅外攝像機 |
|
臺 |
1 |
|
4 |
室內全方位云臺 |
|
臺 |
1 |
|
5 |
矩陣主機 |
|
臺 |
1 |
|
6 |
矩陣控制鍵盤 |
|
臺 |
1 |
|
7 |
彩色監視器 |
|
臺 |
1 |
|
8 |
硬盤錄像機 |
|
臺 |
1 |
|
9 |
硬盤 |
500G |
只 |
1 |
|
10 |
視頻線纜 |
|
米 |
100 |
|
11 |
電源線 |
|
米 |
100 |
五、綜合布線系統五、綜合布線系統
|
序號 |
設備名稱 |
設備型號 |
單位 |
數量 |
|
1 |
RJ45超五類配線架 |
普天 |
|
1 |
|
2 |
以太網交換機 |
TP-LINK |
|
1 |
|
3 |
電話程控交換機 |
國威4進16出 |
|
1 |
|
4 |
110配線架 |
普天 |
|
1 |
|
5 |
電話模塊 |
|
|
10 |
|
6 |
超五類網絡(luò )模塊 |
|
|
10 |
|
7 |
電話機 |
|
|
1 |
|
8 |
RJ11 水晶頭 |
|
|
1 |
|
9 |
RJ45 水晶頭 |
|
|
1 |
|
10 |
超五類網絡(luò )電纜 |
|
|
1 |
|
11 |
三類電話電纜 |
|
|
1 |
|
12 |
模塊面板 |
|
|
10 |
|
13 |
語音面板 |
|
|
10 |
六、DDC監控系統
1.LonWorks
DDC設備開發控制箱學生能熟練掌握Node Builder軟件的使用和開發LonWorks節點的過程，以及基于神經元芯片（Neuron
Chip）的外圍電路設計。主要由雙絞線通用控制模塊、多種輸入接口，輸出接口、數據轉換接口等模塊組成。
2.中央空調一次回風實訓系統中央空調一次回風實訓系統 采用Lonworks
DDC控制完成對兩個模塊的自動化控制，采用工業組態軟件完成系統監控。通過該模塊的實訓操作，可強化訓練學生的DDC編程和工業監控系統設計能力，多個系統之間還可以進行Lonworks網絡(luò )組網、系統集成等技術的強化訓練。主要配置有新風閥、壓差開關、盤管、防凍開關、加濕器、送風機（包括配電箱）、溫濕度傳感器等�？赏瓿梢淮位仫L(fēng)空調機組的"回風溫度控制"、"回風濕度控制"、"風閥控制"、溫/濕度/運行狀態監控"、"定時啟/�？刂�"、"保護監控"、"報警控制"、"聯動控制"等功能。
3.給排水控制實訓系統給排水控制實訓系統
采用模擬控制方式，主要配置有給水泵（兩臺）、排水泵、供水箱高/低報警水位、集水坑高/中/低位傳感器、壓力變送器等�？赏瓿山o排水系統的"水位監測"、"水泵啟/停"、"設備運行狀態監控"、"報警控制"等功能。
4.DDC控制器EHS
5.LON網卡
6.Lonmaker編程軟件
|
七、智能一卡通系統 |
||||
|
1 |
電控鎖 |
|
只 |
1 |
|
2 |
門禁一體機（帶軟件通訊功能）IC |
|
臺 |
1 |
|
3 |
出門按鈕 |
|
只 |
1 |
|
4 |
考勤機 IC（帶軟件） |
|
臺 |
1 |
|
5 |
消費機 IC（帶軟件） |
|
臺 |
1 |
|
6 |
IC消費發卡器 |
|
臺 |
1 |
|
7 |
IC卡 M1卡 |
|
張 |
10 |
|
八、遠程視頻會(huì )議系統 |
||||
|
1 |
硬件終端機 |
|
套 |
1 |
|
2 |
MCU會(huì )控中心 |
|
套 |
1 |
|
3 |
高清攝像機 |
|
臺 |
1 |
|
4 |
全向話筒 |
|
套 |
1 |
|
5 |
桌面終端軟件 |
|
套 |
1 |
|
6 |
27寸液晶彩電 |
|
臺 |
1 |
|
7 |
麥克風耳機 |
|
套 |
1 |
|
8 |
攝像頭 |
|
套 |
1 |
|
9 |
交換機 |
|
臺 |
1 |
九、電力檢測系統
1.智能終端智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。
2.手機APP用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。
3.PC端軟件每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。
4.后臺系統包含賬號管理、設備管理、報修管理、用戶管理，設備管理：1、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
十、建筑環境監控系統
1.無線智能終端（WIFI）
(1)采用嵌入式ARM控制器，主頻72MHz，64kB RAM，256kB FLASH。
(2)接口：I2C，UART、SPI、2路PWM、4路ADC等
(3)采用進口工業級GS X011MIE 模塊
處理器：32位ARM內核，時鐘頻率44MHz
數據傳輸速率可達11 Mbps
實時時鐘控制器/看門狗定時器：32kHz時鐘振蕩器，可編程事件報警定時器
端口：GPIO、UART、I?C、SPI、ADC、I2S
工業適用溫度：-40℃～85℃
安全機制（802.11i）：共享密鑰身份驗證（WPA2-PSK），AES硬件加密
超低功耗，待機小于5μA；快速喚醒，小于10ms
(4)DC9V~15V寬電源供電，板載128×64 LCD接口
(5)帶有擴展接口，工業標準安裝方式，外置2.4G天線
2.溫度、濕度傳感器模塊
(1)溫度傳感器
量程：-40～123°C
精度：±0.5℃
(2)濕度傳感器
量程：0～100 %RH
精度：±4.5%RH
(3)采用塑料殼體，具有LED電源指示燈，工業標準安裝方式
3.光照度傳感器模塊
測量范圍：0~10000lux
分辨率：1 lux
I2C總線協議
模擬增益和數字輸出時間可編程控制
1.25mm×1.75mm超小封裝，功耗≤0.75mW
自動抑制50Hz/60Hz光照波動
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式
4.CO2傳感器模塊
紅外CO2傳感器
量程：0~5000ppm
精度：±1%
內置溫度傳感器，可進行溫度補償
支持數字量、模擬量輸出
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式
5.PM2.5傳感器模塊
檢測范圍：≥0.03μm
顆粒物測量范圍：0～500ug/m3
相對誤差：≦±10%
輸出方式：RS232
工作環境溫度：0～60℃
工作環境濕度：10～90%RH
大氣壓力：80kPa～100kPa
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式
6.風扇及燈光控制模塊
風扇
規格：9cm×9cm
電壓：DC12V
燈光
LED射燈
電壓：DC24V
兩路繼電器輸出，帶光耦隔離
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式
7.平板電腦（Android）
屏幕尺寸：≥7英寸
屏幕分辨率：1024x600
多點電容觸摸屏
操作系統：Android 4.4以上
存儲容量：8GB以上
處理器：其他
核心數量：四核
處理器速度：1.3GHz
系統內存：1GB
擴展支持：Micro SD
可擴展容量：32GB
8.網絡(luò )設備
符合IEEE802.11g標準
協議：802.11n
速率：150M
內置4個交換端口
支持對系統、DHCP服務器、虛擬服務器、DMZ主機、防火墻、上網權限、靜態路由表、UPnP等進行管理
9.建筑環境監控軟件
1.軟件采用賬戶密碼登錄方式，用戶可在線注冊登陸。
2.軟件數據監控界面包括：監測名稱、監測實時數據、數據等級判斷（優、良、輕度污染、中度污染、重度污染、嚴重污染）
3.軟件后臺管理界面包括：數據記錄、報警記錄、位置設置、位置信息等部分。
4. 數據記錄包括：監測點傳感器名稱、監測點傳感器數據、數據更新時間、歷史數據等功能。
5.報警記錄包括：報警傳感器名稱、傳感器數據、報警時間。
6.支持手機、平板等多種移動終端在線實時查看數據。
3.工具及配件
|
序號 |
名稱 |
內容 |
|
1 |
工具 |
包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或專用工具。 |
|
2 |
耗材配件 |
包含PVC線槽、RJ11水晶頭、RJ45水晶頭、BNC視頻接頭、23芯線(紅、黑)、16芯線(黃、白)、網線、電話線等。 |
四、通過項目任務實施，可考察的職業能力
1.樓宇智能化工程設計能力
2.消防報警系統設計、安裝施工與調試能力
3.視頻監控系統設計、安裝與調試能力
4.對講門禁及室內安防系統設計、安裝與調試能力
5.綜合布線系統施工能力
6.智能一卡通系統的設計、安裝及調試
7.DDC監控系統的設計、安裝及調試
8.監控軟件組態、通訊和運行能力
9.智能建筑系統故障診斷與調試能力
10.Lonmaker軟件的安裝、操作實訓
11.LON網卡的配置及接線、操作實訓
12．DDC設備開發控制箱的操作、接線、組態、監控實訓
13．中央空調一次回風實訓系統操作、接線、組態、監控實訓
14. 給排水控制實訓系統系統操作、接線、組態、監控實訓
15.視頻電話會(huì )議系統的安裝調試
