SBDQ-02電氣控制測試臺

電氣控制測試臺、機電控制實驗室設備是基于S7-300PLC的西門子先進自動化實驗室,改變傳統的以單一PLC為基礎的實驗模式,通過PROFIBUS、PROFINET將PLC的控制技術、工業通訊技術整合在一起,并且配備實際的被控對象,使學生能夠模擬實際工業自動化領域的控制,為其提供PLC應用技術良好的實踐平臺。結合開設的課程,闡述實驗項目的設計思路。通過實驗教學的實踐證明,該實驗室可以任意組合,實現需要的控制體系配置方案,滿足多個課程的實驗教學需要。

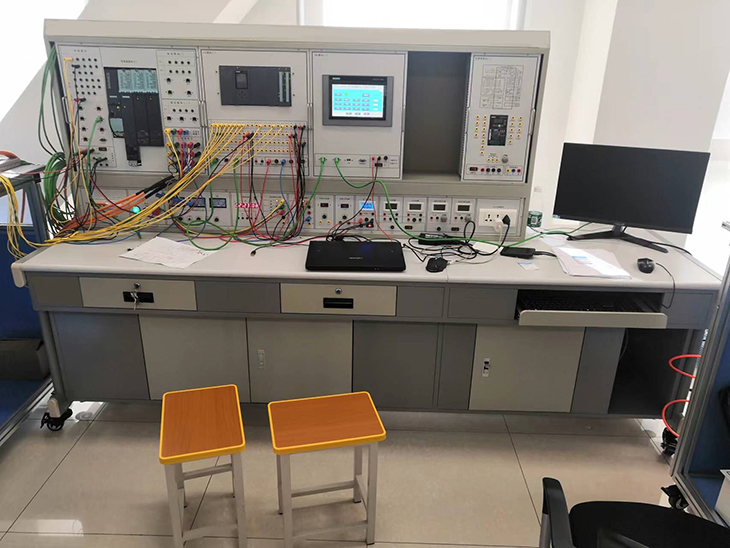

4.2主控制臺

1）設備實訓臺

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品底部裝有4個導向輪，方便實訓臺架移動，分揀模塊、機械手模塊、三軸運動、機械傳動模塊可以放置在實訓臺上，整體結構為開放式和可拆裝式。外形尺寸為：2500mm×700mm×1500 mm。

參考圖

2）主要技術參數

a.供電電源：三相五線 380V±5％ 50Hz；

b.使用功率：≤12.0kW；

c.框架材料：半弧形鋁合金立柱框架；

d.桌面材料：高密度壓縮板材制作，表面具有防靜電桌墊；

e.封板材料：優質鈑金；

f.通訊方式：以太網，profinet總線通訊

g.實驗臺尺寸：約2500mm*700mm*1500mm。

3）設備配置

a.主控制臺電氣元器件布置合理，線路敷設"橫平豎直"，人機界面友好。

b.主控制臺可編程控制器，電機控制器的控制IO端子，控制端子引至面板，輸入端子采用用線快速插接，輸出端子采用指示燈，實現控制功能，并配備20%冗余接線。

c.分揀模塊、機械手模塊、三軸運動、機械傳動等4個分系統分別獨立運行，也可以聯機運行；

d.4個分系統觸摸屏（HMI），可編程控制器（PLC）和電機控制器（變頻器，伺服控制器，步進控制器）等安裝至主控制臺。

e.配備主控制臺元器件之間、主控制臺與4個分系統之間的電力，控制，通訊等連接接口及線纜。

f.配備可編程控制器及電機控制器與調試軟件連接的通訊電纜。

g.主控備采用模塊化結構，即 PLC 主機、觸摸屏及各種場景控制單元，均為掛箱式，可根據實驗項目、網絡(luò )要求進行組合，以后如果需要增加實驗，只需添加部件即可。信號接口通過端子排引出到面板，避免長期訓練，損壞PLC主機自身的端子。

h.實訓導線：配備護套結構手槍插連接線，無氧銅抽絲而成插頭采用實芯銅質件外套鈹輕銅彈片，強弱電導線的插頭插座尺寸分開。

i. 場景實訓桌：采用鋁合金導軌式實訓臺，以經氧化處理的高材質40mm×40mm、20mm×80mm鋁合金作為設備主要框架材料，底部裝有4個導向輪，方便實訓臺架移動，整體結構為開放式和可拆裝式。

4）主要配置清單

序號	名稱	型號	數量
1	工作臺1	1、交流電源控制單元三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。 2、定時器兼報警記錄儀定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。 3、直流電源、直流電壓/電流表、直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級； 2.使用功率：12.0KW 4.框架材料：鐵質雙層亞光密紋噴塑結構； 4.桌面材料：高密度壓縮板材制作，表面具有防靜電桌墊； 5.封板材料：優質鈑金； 6.通訊方式：以太網； 7.尺寸約：2500mm700mm1500mm。	1套
3	開關電源	輸入：AC220V 50HZ；輸出：DC24V 5A；具有電流過載保護功能。	1只
4	PLC主機1	1517T PLC	1
5	PLC主機2	1217C	1
6	PLC主機3	ST60	1
7	觸摸屏1	精智觸摸屏	1套
8	觸摸屏2	精簡觸摸屏	1套
9	觸摸屏3	SAMR V4	1套
10	G120變頻器	G120變頻器	1套
12	S120	S120變頻器	3
13	步進控制器	57步進驅動器	1
14	V20變頻器	6SL3210-5BB13-7UV1	1
22	交流空開	4P40A	1只
23	熔斷器座	RT18-32X	2只
24	熔斷器	15A	2只
25	模數化插座	三芯 10A	1只
26	插頭	三芯 10A	1只
27	中間繼電器+底座	DC24V MY4N-J	4套
28	啟動按鈕	DC24V 綠色 Φ22開孔	1只
29	停止按鈕	DC24V 紅色 Φ22開孔	1只
30	急停按鈕	DC24V 紅色 Φ22開孔	4只
31	電壓表	0-10V	1只
32	電流表	4-20mA	1只
33	電壓表	AC220V	3只
34	場景模型	材料分揀模型	1套
		三軸運動控制模型	1套
		機械手模型	1套
		機械傳動模型	1套
35	工業交換機	8口	1套
36	基礎控制單元	復位按鈕4個、自鎖按鈕4個，指示燈（黃綠紅個4個）旋鈕開關4個，急停4個，所有按鈕開孔16，指示燈電壓DC24V，	1套

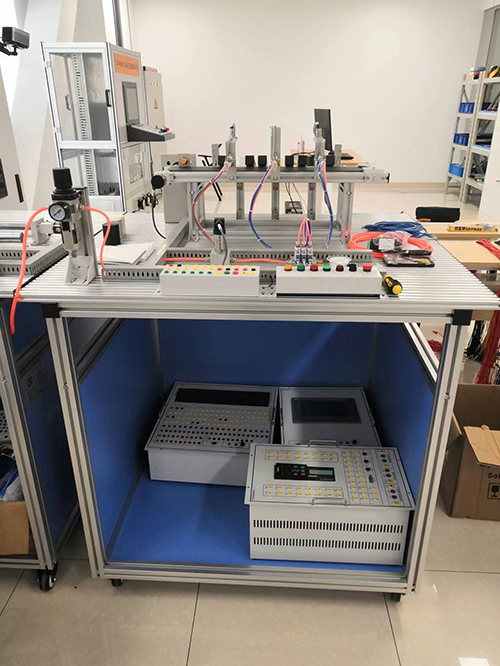

4.3材料分揀場景

1）場景介紹

材料分揀分系統采用臺式結構，配傳感器（光電式、電感式、顏色、磁感應式）、旋轉編碼器、單相交流電動機、輸送帶、電磁閥，減壓閥，空氣濾清器，氣壓指示表等。是一套模擬工業自動化生產物料分揀過程的微縮模型，可以實現不同材料的自動分選和歸類，并可上位計算機監控。

2）實訓內容

a.PLC與變頻器通訊及控制

b.異步電機的變頻器調速

c.變頻器的位置控制

d.各類傳感器接線及使用調整

e.電氣傳動和氣動技術

3）主要控制要求

a.系統通過各種傳感器，能自動實現黑色尼龍塊，白色尼龍塊，鋁塊（金屬）三種物料的識別，并進行分揀，同時實現計數功能。

b.通過PLC的模擬量輸出作為變頻器速度給定，實現電機無極調速；

c.配置手動、自動切換和觸摸屏控制開關；

d.在手動控制模式，可以使用按鈕實現電機的點動控制，氣缸動作等，觸摸屏可設置點動速度；

e.在觸摸屏控制模式，可以使用觸摸屏進行電機的點動控制，氣缸動作等，并可設置點動速度；

f.在自動模式下，運輸帶按照給點速度運轉，通過傳感器自動識別物塊，氣缸自動將其推送至指定的分揀位置。

g.在觸摸屏和指示燈，準確顯示各物體運行狀態，在觸摸屏顯示各分揀塊計數和總計數情況；

h.所有模式下，觸摸屏都能顯示或標識分揀系統的運行狀態；

i.在控制臺和分系統都設置緊急按鈕，切斷電源；

4）網絡(luò )控制框圖

材料分揀系統通過觸摸屏（HMI）、可編程控制器（PLC）、變頻器、電機、編碼器等組成（控制框圖如下圖1.1），其中觸摸屏，可編程控制器，變頻器等安裝在主控制臺，電機、傳感器等其他部件安裝在材料分揀系統上。

圖1.1 材料分揀控制框圖

5）主要配置

序號	名稱	型號	數量	單位	備注
1	三相異步電機	4IK25GN-Y+4GN7.5K17-02-14X	1	臺
2	光電傳感器	JD-E45-5L/JD-E45-T5NK	1	件	對射光電，計數
3	光電傳感器	SE01-1K	1	件	判斷顏色（黑白）
4	電感傳感器	J18-D8NK	1	件	檢測金屬
5	電容傳感器	LJC18A3-B-Z/BX	2	件	物料檢測，黑色檢測
6	基座	定制	1	套
7	物料塊		9	件	3個黑尼龍塊，3個白尼龍塊，3級鋁塊
8	單桿氣缸	CDJ2KB16-100	3	件	用于推料
9	電磁閥	SY5120-5LZE-01	3	件	控制氣缸
10	氣源過濾器	AW3000-03	1	件	過濾空氣
11	磁性開關	CS1-M	6	件	判斷氣缸的位置
12	鋁材	3030	1	套
13	加工件	定制	1	件
14	皮帶	長1014mm寬98mm厚2mm	1	件
15	編碼器	E6B2-CWZ6C 1000P/R	1	件
16	壓力傳感器	FK-P300-E	1	件
17	溫度傳感器	PT100	1	件
18	氣泵	550-25(45/7)	1	臺

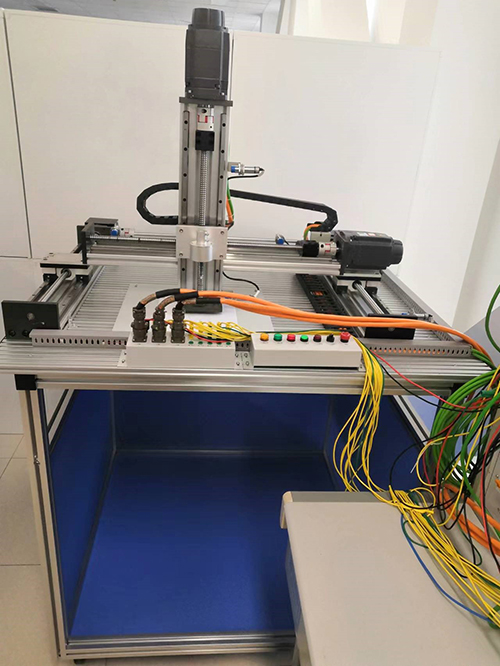

4.4三軸運動控制

1）場景介紹

三軸運動控制分系統采用臺式結構，利用三維空間內對物體運動進行控制，在三個方向上進行獨立控制，通常是通過三個互相垂直的軸來實現，分別是X、Y、Z軸。X軸通常代表前后方向，Y軸代表左右方向，Z軸代表上下方向。通過配置觸摸屏（HMI），帶運動控制功能可編程控制器（PLC），伺服控制器，伺服電機，編碼器、滾珠絲桿等部分組成，可以實現不同材料的自動分選和歸類，并可上位計算機監控。

2）實訓內容

a.伺服系統的組成和基本操作

b.伺服驅動器的試運行

c.伺服驅動器的位置控制模式

d.可編程控制器指令編程

e.單軸定位運動控制

f.二維雙軸定位運動控制

g.直線插補運動控制

h.圓弧插補運動控制

3）主要控制要求

a.設置自動控制、手動控制和觸摸屏控制切換開關；

b.PLC通過報文的形式與伺服控制通訊，控制伺服控制系統；

c.在手動模式和觸摸屏控制模式下，能設置自動回參考點；

d.在手動模式下，可以實現三軸六個方向的點動運行，在觸摸屏設置三個軸的運行速度；

e.在觸摸屏模式下，可以實現三軸六個方向的點動運行，設置三個軸的運行速度；

f.通過伺服電機上的編碼器實現速度和位置的閉環控制；

g.三個方向設置軟限位和硬限位，軟限位報警，硬限位停機；

h.在自動模式下，使用觸摸屏，可控制畫筆繪畫出各種預制的圖形。

i.所有模式下，觸摸屏都能顯示或標識三軸運動控制系統的運行狀態；

j.在控制臺和分系統都設置緊急按鈕，切斷電源；

k.不同半徑圓形繪制

l.不同半徑扇形繪制

m.四葉輪繪制

n.五角星繪制

o.六邊形繪制

p.三角形繪制

q.四連環繪制

r.多段運動軌跡繪制

4）網絡(luò )控制框圖

三軸運動控制系統通過觸摸屏（HMI）、帶運動控制功能可編程控制器（PLC）、伺服控制器、伺服電機、編碼器、滾珠絲杠、滑塊等組成（控制框圖如下圖2.2），其中觸摸屏，可編程控制器等安裝在主控制臺，伺服控制器、伺服電機、滾珠絲杠等其他部件安裝在材料三軸運動控制分系統上。

圖2.2三軸運動控制框圖

5）主要配置

序號	名稱	型號	數量	單位	備注
1	伺服電機	1FK37032-xAK7x-xRAx	3	套	Drive-cliqAM20 多圈
2	滾珠絲桿	有效行程500mm	2	套
3	直線滑塊	540mm	2	套
4	滾珠絲桿	有效行程 300mm	1	套
5	直線滑塊	340mm	1	套
6	電感傳感器		9	套	3個軸限位及定位
7	基座	定制	1	套
8	加工件	定制	1	套
9	緊急開關		1	個
10	寫字筆	定制	1	個

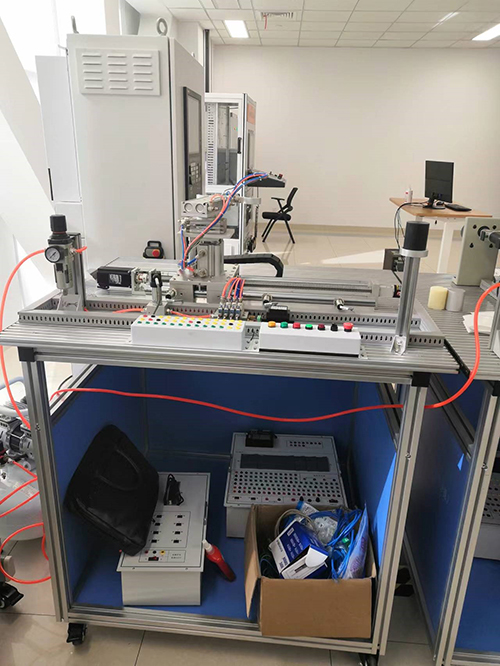

4.5機械手場景

1）場景介紹

機械手分系統采用臺式結構。機械手通常由機械結構、電氣控制和編程控制器三部分組成，機械機構包括機械臂、關節、未端執行器等部分，通過電動機，減速器和傳感器等電氣控制器的控制聯動。編程控制則是通過計算機控制機械手的運動軌跡，姿態、速度等，從而實現自動化作業。

2）實訓內容

a.氣動元件的結構及工作原理

b.步進電機控制原理

c.PLC脈沖控制步進電機正反轉調速及運行位移；

d.編碼器實現速度和位移的閉環控制

e.系統維護和故障檢測技術

3）主要控制要求

a.通過PLC自帶高速輸入點通過脈沖控制步進電機正反調速和位置控制；

b.通過旋轉編碼器實現速度和位置閉環反饋；

c.設置位置參考點；

d.運動方向上設置硬限位，軟限位，運動至軟限位報警，運動至硬限位停車；

e.設置手動、自動控制和觸控屏控制切換；

f.在手動控制模式下，用按鈕進行電機點動、卡爪上升、卡爪旋轉和卡爪的抓放等動作，在觸摸屏調整點動速度；

g.在觸摸屏模式下，在觸摸屏上進行電機點動、卡爪上升、卡爪旋轉和卡爪的抓放等動作，還能調整點動速度；

h.在自動控制模式下，能自動執行抓"物塊"，按照預定的速度，運行至指定地方，并且將物塊放在指定位置，機械手回到坐標參考點；

i.所有模式下，觸摸屏都能顯示或標識機械手的運行狀態；

j.在控制臺和分系統都設置緊急按鈕，切斷電源；

4）網絡(luò )控制框圖

機械手控制分系統通過觸摸屏（HMI）、可編程控制器（PLC）、步進控制器、步進電機、編碼器、旋轉氣缸、升降氣缸、電磁閥等組成（控制框圖如下圖3.3），其中觸摸屏，可編程控制器等安裝在主控制臺，步進控制器、步進電機、電磁閥等其他部件安裝在材料機械手控制分系統上。

圖3.3機械手控制框圖

5）主要配置

序號	名稱	數量	單位
13	步進電機	1	臺
15	電感傳感器	1	件
16	電容傳感器	2	件
17	基座	1	套
18	物料塊	4	件
19	雙桿氣缸	1	件
20	旋轉氣缸	1	件
21	升降氣缸	1	件
22	夾爪	1	件
23	電磁閥	4	件
24	氣源過濾器	1	件
25	磁性開關	6	件
26	鋁材	1	套
27	加工件	1	件
28	絲杠	1	套
29	編碼器	1	件
30	壓力傳感器	1	件
31	直線軸承	2	件

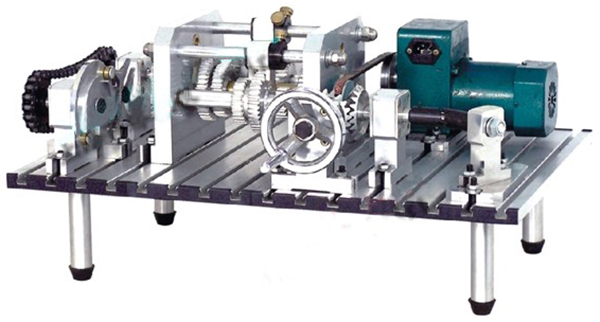

4.6機械傳動場景

1）場景介紹

1、機械傳動配置及主要技術參數；備有30種162個自制零部件、20種標準件及8種外購件，還有4種5件拼裝工具。箱內大部分零件采用硬鋁合金精制，加工精度高，使用輕巧方便，工作臺面板為帶T形槽硬鋁型材制作，組裝方便快速。各種零件的名稱、數量及主要技術參數如附表所示。

2、拚裝方案：利用配備的零部件可組裝數十種機械傳動方案

主要有：

（1）單級傳動：V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、單十字萬向聯軸器傳動等。

（2）變速器：參照CA6132車床變速器設計。

手動滑動套，使兩三聯齒輪分別沿二根花鍵軸滑移，通過三根傳動軸（二根花鍵軸及一根平鍵軸）上不同的齒輪嚙合，可得9級傳動比。三根傳動軸可三角形布置，也可展開布置。卸下平鍵軸，裝上中介輪軸及介輪，可得含介輪的齒輪傳動。

（3）多級組合傳動：可在上述單級傳動及變速器中任選兩種或兩種以上，用聯軸器或離合器聯接組成多級組合傳動。

例如：手輪-V帶-槽輪機構組合傳動

手輪-鏈-槽輪機構組合傳動

手輪-V帶-離合器-鏈-槽輪機構組合傳動

手輪-錐齒輪-槽輪機構-V帶組合傳動

手輪-錐齒輪-槽輪機構-鏈輪組合傳動

手輪-錐齒輪-變速器-柱銷或滾子鏈聯軸器-鏈-槽輪機構組合傳動

手輪-各種聯軸器-鏈-槽輪機構組合傳動

手輪-變速器（中介輪）-離合器-V帶組合傳動

電機-V帶-槽輪機構組合傳動

電機-V帶-鏈-槽輪機構組合傳動

電機-V帶-單十字萬向聯軸器傳動

電機-V帶-離合器-鏈-槽輪機構組合傳動

電機-V帶-槽輪機構-V帶（或鏈輪）組合傳動

電機-V帶-滑塊聯軸器-V帶（或鏈）組合傳動

電機-V帶-錐齒輪-變速器-柱銷或滾子鏈聯軸器-鏈-槽輪機構組合傳動

電機-V帶-各種聯軸器-鏈-槽輪機構組合傳動

電機-V帶-變速器（中介輪）-離合器-V帶組合傳動

參考圖

2）實訓內容

a.對各種類型的機械傳動的感性認識和理論認識。

b.拼裝各種組合傳動方案，對比分析不同方案的傳動特點。

c.拼裝各種類型組合的機械傳動，觀察各種單級傳動，分析其傳動原理及特點。

d.對比分析不同組合傳動的特點。

3）主要控制

a.共用機械手系統PLC和觸摸屏；

b.使用PLC的輸出模擬量控制變頻器的速度和正反轉；

c.利用零部件組合多個傳動系統；

4）網絡(luò )控制框圖

機械傳動控制分系統通過觸摸屏（HMI）、可編程控制器（PLC）、變頻器、齒輪、帶輪、傳送帶、手盤等組成（控制框圖如下圖4.4），其中觸摸屏，可編程控制器等安裝在主控制臺，步進控制器、步進電機、電磁閥等其他部件安裝在材料機械手控制分系統上。

序號	名稱	型號	數量	單位
10	滑動定位機構		2	套
11	定位滑動機構		2	套
12	緊定套圈		2	套
13	工作臺面板		1	套
14	小鏈輪	p=12.7 z=15	1	套
15	大鏈輪	p=12.7 z=20	1	套
16	滾動軸承座1		4	套
17	支座		3	套
18	半連軸器1		1	套
19	半聯軸器2		1	套
20	變速箱墻板		2	套
21	銅套		共6	套
22	花鍵軸		2	套
23	齒輪1	m=2mm z=38	1	套
24	齒輪2	m=2mm z=32	1	套
25	三聯齒輪1	m=2mmz=30，46，26	1	套
26	齒輪3	m=2mm z=22	1	套
27	齒輪4	m=2 z=42	1	套
28	錐齒輪	m=3mm z=31	2	套
29	主動軸		1	套
30	三聯齒輪2	m=2mmz=27，37，17	1	套
31	槽輪片		1	套
32	拔盤		1	套
33	軸		6	件
34	小帶輪	dd=75	1	套
35	大帶輪	dd=60	1	套
36	軸承蓋		8	套
37	手提箱		1	臺
38	單十字軸萬向聯合器		1	套
39	三相異步電機		1	臺
40	安裝標準螺絲，螺帽、墊片		1	套
41	手輪		1	件
42	三角帶		1	條
