2025年2月19日高級電工實訓考核設備,高級電工實訓考核裝置

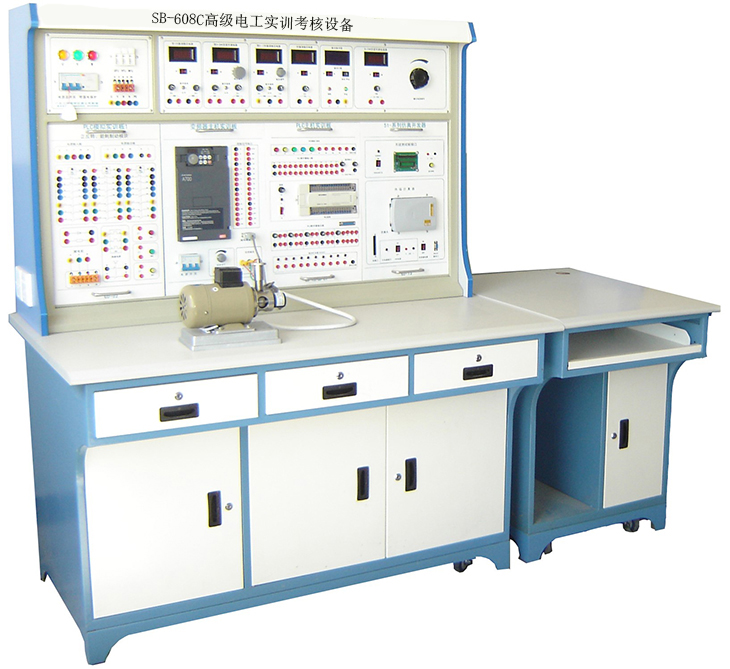

SB-608C高級電工實訓考核設備

一、產品概述:

高級電工實訓考核設備根據國家新《職業標準》及勞動部頒發的"電工技術等級證" 和"電工實操證"等培訓、鑒定內容要求研發而成。同時該套設備遵循了"培訓與鑒定"、"硬件與軟件"相結合的原則，符合中華人民共和國勞動與社會(huì )保障部新頒發的"實訓設備行業標準"。適應于各類職業學校、技工學校，中專學校、勞動培訓及技能鑒定等單位的教學培訓，實操考核，技能鑒定使用。

高級電工實訓考核設備采用國際慣用的模塊化設計，組合式應用的新思路，并采用"碰珠式"安裝結構新工藝，教師可根據不同的專利模塊，組成不同的實訓內容實現不同的"教"、"培"、"考"目的，組合簡單使用方便布局科學整齊美觀，擴展升級容易。

該套設備包括了電工基礎、儀表工具、接線工藝、電子電路、電力拖動、機床電路、可編程控制器、單片機、變頻器、直流調速等培訓及鑒定內容。同時該套設備還配備了由國家勞動部出版的"技能教材"及 "多媒體演示仿真軟件"、"智能考核軟件"，通過配套的多媒體設備，生動、形象地演示教學與學生實操仿真模擬，增強學生學習興趣，加深與鞏固學生理論知識，提高學生實操技能，達到職業培訓與技能鑒定的要求。

二、技術參數:

1.工作電源：三相五線 380V±5％ 50Hz

2.安全保護：電流型漏電保護（動作電流≤30mA），電壓型漏電保護，過流保護，熔斷器保護。

3.外形尺寸：2100×750×1650mm

4.額定功率：<0.8KW

5.環境溫度：－10℃ ～40 ℃

6.相對濕度：<85%

7.設備重量：150Kg

三、產品結構:

1.桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

2.桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。

實驗屏部分：整體采用鋼木式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源、信號源和儀器儀表。操作面板安裝工藝采用了國家專利"隱形螺釘"固定技術，文字符采用現代彩色噴描技術處理，使面板標識清晰且經久耐用。采用國家專利 "碰珠式" 設計模塊安放區，使操作更加方便，固定更加牢固。

3.實驗模塊部分：面板采用優質純鋁板加工，進行彩色處理，面板圖文字符采用現代噴描技術處理，使面板標識清晰且經久耐用。設置的電路美觀整齊、科學規范。統一的尺寸規格，使得所有掛箱均可隨意更換，操作方便。

N0	配置名稱	型號	規格（長×寬×高）	單位	數量
1	電源控制實驗屏	SB-608-01	1360×325×870	套	12
2	鋼制實訓臺	SB-608-02	1500×750×780	張	12
3	鋼制電腦桌	SB-608-03	600×750×780	張	12
4	電子實訓模塊	DZ-00		套	12
5	電子測試模塊	DZ-01		套	12
6	電拖實訓模塊1	DT-01		套	12
7	電拖實訓模塊2	DT-02		套	12
8	電拖實訓模塊3	DT-03		套	12
9	PLC主機模塊	PLC-00		套	12
10	PLC模擬實訓模塊2	PLC-02		套	12
11	PLC模擬實訓模塊3	PLC-03		套	12
12	PLC模擬實訓模塊4	PLC-04		套	12
13	PLC模擬實訓模塊5	PLC-05		套	12
14	PLC模擬實訓模塊7	PLC-07		套	12
15	變頻器主機模塊	VFD-00		套	12
16	51系列仿真開發器模塊	MSC-00		套	12
17	單片機實訓模塊1	MSC-01		套	12
18	電磁滑差離合調速模塊	DQ-01		套	12
19	雙閉環直流調速模塊	DQ-03/04		套	12
20	雙閉環負載模塊	DQ-05		套	3
21	電子電路實訓單元模塊(高級)		與DZ-01配套	套	12
22	電子實操器材	SB-608		套	12
23	三相異步電機	380V/180W		套	12
24	變頻器實訓電機			臺	12
25	雙閉環電機組			套	3
26	異步電磁調速電機	AOCT90-4		臺	3
27	實習工具包	SB-GJB		套	13
28	數字式萬用表	DT890B+		個	12
29	實驗導線			套	12
30	《電工實驗指導書》			本	12
31	學生ABS注塑凳			張	24

序號	配置名稱	型號	配置說明及功能描述
1	電源控制實驗屏	SB-608-01	機身采用鋼制結構，面板采用蝕刻噴塑工藝，主要配置有三相電源，±0～30V直流穩壓電源（兩組），3～24V交流電源，單次脈沖源，函數信號源等部分組成，所有儀表采用數字式顯示。
2	鋼制實驗臺	SB-608-02	采用鋼制結構表面采用噴塑處理，蘭白顏色搭配，整體效果美觀大方。
3	鋼制電腦桌	SB-608-03	采用鋼制結構表面采用噴塑處理，蘭白顏色搭配，整體效果美觀大方。
4	電子實訓模塊	DZ-00	面板上配置有電阻、電容、二極管、三極管、數碼管、開放式端子、IC座等等電子電路的常用器件，可進行常見電子類的項目的實訓。
5	電子測試模塊	DZ-01	主要有直流電壓表、直流電流表、交流電壓表、交流電流表，開放式模塊嵌入區等部分組成，可進行電路參數的測量等實訓。
6	電拖實訓模塊1	DT-01	主要有熔斷器、按鈕、指示燈等部分組成，
7	電拖實訓模塊2	DT-02	主要有交流接觸器、熱繼電器、時間繼電器等組成。
8	電拖實訓模塊3	DT-03	主要有交流接觸器、中間繼電器、時間繼電器、行程開關等組成。
9	PLC主機模塊	PLC-00	采用三菱FX2N-48MR可編程控制器，輸入輸出接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。
10	PLC模擬實訓模塊2	PLC-02	可進行交通燈、搶答器、多種液體自動混合、自控成型機等項目實訓。
11	PLC模擬實訓模塊3	PLC-03	可進行音樂(lè )噴泉控制系統、雙面銑床控制系統、小車運動裝置等項目實訓。
12	PLC模擬實訓模塊4	PLC-04	可進行電鍍槽生產控制、全自動洗衣機控制等項目實訓。
13	PLC模擬實訓模塊5	PLC-05	可進行三層電梯控制、機械手控制系統等項目實訓。
14	PLC模擬實訓模塊7	PLC-07	配置有交流接觸器等器件，可完成三相電機控制及機床電路改造等實訓。
15	變頻器主機模塊	VFD-00	型號：三菱FR-A740-0.75KW。輸入電壓：AC380V，額定功率：0.75KW，具有頻率、速度、磁通、轉矩等控制功能，可多達15種速度的多段速預選控制，內置RS-485、PID控制器，可實現工頻、變頻切換。本裝置配置有FR-A7AP旋轉脈沖反饋卡，配合可加載電機完成變頻器閉環實訓。
16	51系列仿真開發器模塊	MSC-00	采用偉福SP51型仿真開發器，配置有系統接口和系統測試口。
17	單片機實訓模塊1	MSC-01	配置有閃爍燈光控制、A/D轉換應用控制、搶答器應用控制、查詢式按鍵控制等實訓項目。
18	電磁滑差離合調速模塊	DQ-01	與配置的電磁滑差調速電機配套，完成電磁滑差調速的實訓。
19	雙閉環直流調速模塊	DQ-03/04	主要配置有同步變壓器、可控晶閘管、分流器、數顯電表、調速系統等部分組成，面板上雕刻有系統電氣原理圖，同時安裝有測試端子，以便于學員測試。
20	雙閉環負載模塊	DQ-05	配置有燈泡及控制開關，可改變燈泡亮滅個數，以模擬由于負載的變化雙閉環系統所起的作用。
21	電子電路實訓單元模塊(高級)	與DZ-01配套	配置有單相整流、延時開關電路等常見的實訓電路，每個電路制作成一個完整的模塊，學員可在此基礎上進行參數調節及測試，以便掌握個電路的工作原理。
22	電子實操器材	SB-608	配置有單相整流、延時開關電路等常見的實訓電路，每個電路制作成一個完整的模塊，該模塊采用開放式的結構，學員可在此基礎上進行元件的焊接、電路的調試、參數的測試等實訓，以提高學生的動手能力。
23	三相異步電機	380V /180W	引線側采用高絕緣性安全型接線柱引出，以便于學員接線。
24	數字型萬用表	DT890B+
25	變頻器實訓電機	380V/180w	額定電壓：380V，額定功率：180W，主要由三相鼠籠式異步電機、鑄鋁底座、不銹鋼可加載機構、旋轉編碼器等部分組成，三相鼠籠式異步電機安裝在鑄鋁底座上，具有噪音低、運行平穩等特點；不銹鋼可加載機構作用于三相鼠籠式異步電機輸出軸，通過旋轉機構螺桿上的轉盤，可增加電機的負載轉矩，模擬電機增加負載時的運行狀態；旋轉編碼器與三相鼠籠式異步電機同軸安裝，實時地反映電機的運行狀態（運行速度、轉矩等），同時將電機的運行狀態轉換為脈沖，反饋到變頻器的檢測機構對電機系統進行閉環控制。
26	雙閉環電機組		主要由直流勵磁電動機、直流勵磁發電機、測速發電機等部分組成，各電機可自由組合。
27	異步電磁調速電機	AOCT90-4
28	實習工具包	SB-GJB
29	實驗導線		采用安全型可迭接實驗導線，便于學員接線。
30	《電工技能考核指導》
31	《電工實驗指導書》		1.針對PLC實訓項目，詳細地介紹每個實訓內容的實訓目的、所需的實訓器材、控制要求、實訓步驟； 2.針對變頻器實訓項目，詳細地介紹每個實訓內容的實訓目的、所需的實訓器材、控制要求、實訓步驟；
32	學生ABS注塑凳
