SBGYD-01E-Y型電路實驗綜合平臺
一、概述
電路實驗綜合裝置根據實際生產和相關崗位職業技能要求研制而成，可完成模擬電子技術實訓、數字電子技術實訓、綜合應用實訓、電子產品工藝焊接組裝調試等實訓項目。本實驗臺適用于電氣類、電子類、機電類的<模擬電子技術>、<數字電子技術>、<電工基礎>等課程和非電類專業的模擬與數字電路模塊的教學與實驗、實訓，電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目，包括多個組合模塊，能為學生提供了一個綜合應用、創(chuàng )新實訓的平臺。

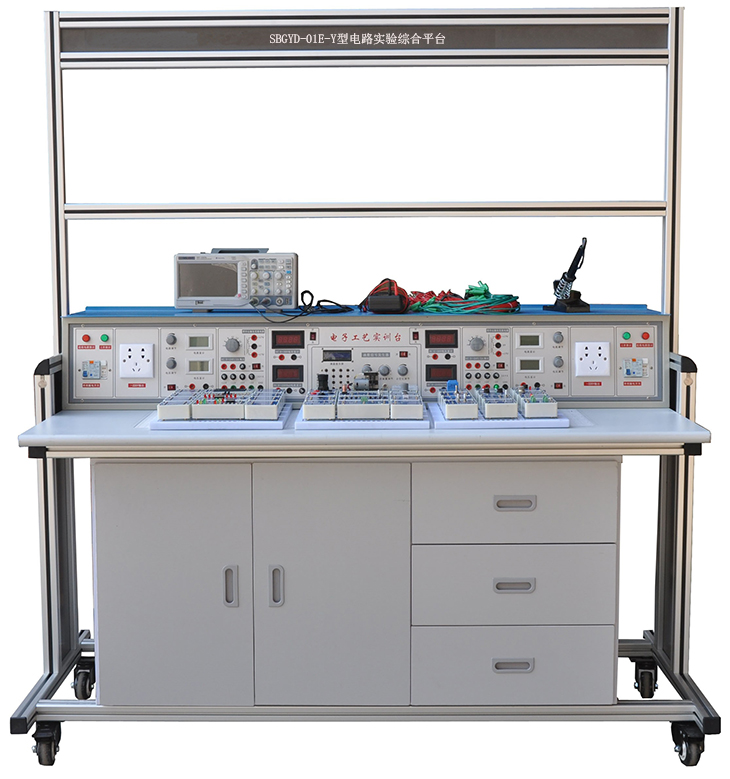

（電子工藝實訓考核裝置參考圖片，具體以實物配置為準）
（透明電子元件模塊示例圖，共9塊板，140多只透明有機塑料封閉元件盒）
（部分透明有機塑料封閉元件盒正反面圖 ）
二、裝置特點
1.提供100多種實訓模塊，各模塊的接口均已引至板上的專用插座，通過模塊的四個彈性插腳可布局于專用實訓操作底板。學生可用專用實訓導線組合各種實訓線路，完成不同的實訓項目；
2.電源、測量?jì)x表輸出端以接線柱和接線端子兩種方式引出，實訓操作方便；
3.學生可設計、搭接、調試、驗證新的電子電路，培養創(chuàng )新意識和能力。
三、技術性能
1.輸入電源：?jiǎn)蜗嗳嘟涣麟娫?span lang="EN-US">220VAC±10%，具有觸電及過載保護功能，確保人身安全。
2.工作環境：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600×700×1800mm
4.裝置容量：≤1KVA
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。設備絕緣電阻≥20MΩ，抗電強度在AC1.5KV、10mA、1min無擊穿無飛弧、接地電阻≤4Ω。
四、基本配置及功能
實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。
(一) 實訓臺
采用工業鋁合金型材框架，在電源控制屏上方為兩層結構。其中第一層既可放置外配儀器儀表，也可掛放其它通用電工電子實訓掛箱，擴展完成多門課程實訓；第二層可放置PVC夾板，用來夾放實訓圖紙。實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。
(二)活動柜（1個）
活動柜設有3個帶拉手抽屜，可存放實訓工具。兩側分為6層結構，可放置實訓模塊。
(三)電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交直流電源、信號源和測量?jì)x表等，具體功能如下：
1. 交流電源
(1) 高壓交流電源：六路AC220V電源接口，可為外配儀器設備提供工作電源。
(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、功能，同時還提供帶中心抽頭雙17V交流電源。
2. 直流電源
(1) 可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有數顯輸出指示。
(2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。
3. 測量?jì)x表
3.1數字直流電流表（AX4模塊單元）:測量范圍：0～2000mA
3.2數字直流電壓表:測量范圍：0～30V，輸入阻抗：47K?/V
3.3指針式直流微安表: 測量范圍：±100μA, 測量精度：2.0級
3.4數字直流毫伏表:測量范圍：0～2000mV，輸入阻抗：47K?/V
五、本設備可以完成的實訓項目
（一）直流電路實訓項目
1.基本電工儀表的使用與測量誤差的計算
2.減小儀表測量誤差的方法
3.電阻分壓電路的應用
4.電阻電路等效變換的研究
5.電位、電壓的測定及電路電位圖的繪制
6.儀表（電壓表、電流表）量程的擴展
7.元件的識別與電路元件的伏安特性測繪
8.直流電阻電路故障的檢查
9.基爾霍夫定律的驗證與應用
10.電壓源外特性的測定
11.疊加原理的驗證與應用
12.電壓源與電流源的等效變換測定
13.負載獲得最大功率的條件的研究
14.戴維南定理與諾頓定理的驗證與應用
15.互易定理的研究
16.二端口網絡(luò )傳輸參數的測定
17.受控源VCVS、VCCS、CCVS、CCCS的研究
（二）交流電路實訓項目
1.一階電路過渡過程的研究
2.二階電路過渡過程的研究
3.日光燈電路的研究
4.電感元件在交直流電路中的特性研究
5.電容元件在交直流電路中的特性研究
6.R、L、C串并聯交流電路的測試
7.正弦穩態下RL、RC串聯電路的研究
8.R、L、C串聯諧振電路的研究
9.交流電路參數的測定及相序的判斷
10.三相交流電路的研究
11.互感電路的研究
12.單相變壓器的應用及特性研究
13.自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的研究
14.鐵磁材料磁滯回線和基本磁化曲線研究
15.鐵芯飽和對電感量及變壓器電流波形影響的研究
（三）模擬電子技術綜合應用、創(chuàng )新實訓項目目錄
項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL功率放大電路的故障排除
項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的制作競賽
項目十九 RC（文式橋式）正弦波振蕩器和制作與調試
項目二十 電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二 直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三 恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
（四）數字電子技術綜合應用、創(chuàng )新實訓項目目錄
1、基礎實訓項目
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存/譯碼/驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二一五一十進制計數器功能測試
項目十 二位十進制計數/譯碼/驅動/顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N進制計數電路功能測試
項目十三 555定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
2、綜合應用實訓項目
項目十七 聲光控制節能路燈電路（電子產品線路）（綜合應用）
項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十 秒脈沖信號發生器（電子產品線路）（綜合應用）
項目二十一 救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三 數控變頻三角波-方波發生器
項目二十四 移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六 觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七 數字鐘電路（電子產品線路）（綜合應用）
項目二十八 二位十進制計數符合電路（電子產品線路）（綜合應用）
項目二十九 交通燈控制電路（電子產品線路）（綜合應用）
項目三十 升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一 光電轉換加/減計數電路（電子產品線路）（綜合應用）
（四）電力電子技術及應用、創(chuàng )新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
六、電路實驗綜合平臺 的配置
|
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
備注 |
|
1 |
電子工藝實訓桌 |
帶萬向輪靈活移動 1600*710*1800mm |
1 |
張 |
鋁合金框架 |
|
2 |
電子工藝電源臺 |
1515*230*230 mm兩路相互獨立、對稱的實驗電源和儀表組，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器，可調的直流電源0～24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3～24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）；以及8路單相電源插座 |
1 |
臺 |
鐵質 |
|
3 |
電子創(chuàng )新模塊 |
配有8塊放置板 |
1 |
套 |
見表一 |
|
4 |
實驗連接線 |
|
1 |
套 |
|
|
5 |
DXP6.0軟件 |
拷貝版 |
1 |
套 |
|
|
6 |
學生凳 |
鋼質四腳方凳 |
2 |
個 |
|
|
7 |
配套實訓指導書 |
|
1 |
套 |
|
|
8 |
配套教學資源 |
|
1 |
套 |
|
表一 、電工電子創(chuàng )新模塊（透明封閉有機塑料元件盒）
|
序號 |
產品名稱 |
型號規格 |
產品代號 |
單位 |
|
1 |
RJ水泥電阻(5W) |
51Ω |
R01 |
1塊 |
|
RX線繞電阻(5W) |
200Ω |
|||
|
100Ω |
||||
|
2 |
RJ金屬膜電阻(2W) |
330Ω |
R02 |
1塊 |
|
470Ω |
||||
|
510Ω |
||||
|
3 |
RJ金屬膜電阻(2W) |
330Ω |
R03 |
1塊 |
|
510Ω |
||||
|
680Ω |
||||
|
4 |
RJ金屬膜電阻(2W) |
1K |
R04 |
1塊 |
|
2K |
||||
|
3.3K |
||||
|
5 |
RJ金屬膜電阻(2W) |
3.3K |
R05 |
1塊 |
|
4.7K |
||||
|
6.8K |
||||
|
6 |
RJ金屬膜電阻(2W) |
10K |
R06 |
3塊 |
|
22K |
||||
|
47K |
||||
|
7 |
錳銅絲電阻(3A) |
0.1Ω |
R07 |
1塊 |
|
0.2Ω |
||||
|
0.4Ω |
||||
|
8 |
RT碳膜電阻(1W) |
1Ω |
R08 |
1塊 |
|
4.7Ω |
||||
|
10Ω |
||||
|
27Ω |
||||
|
9 |
RT碳膜電阻(1W) |
39Ω |
R09 |
1塊 |
|
47Ω |
||||
|
56Ω |
||||
|
68Ω |
||||
|
10 |
RJ金屬膜電阻(1W) |
100Ω |
R10 |
1塊 |
|
150Ω |
||||
|
200Ω |
||||
|
300Ω |
||||
|
11 |
RJ金屬膜電阻(1W) |
390Ω |
R11 |
1塊 |
|
470Ω |
||||
|
560Ω |
||||
|
680Ω |
||||
|
12 |
RJ金屬膜電阻(1/2 W) |
560Ω |
R12 |
1塊 |
|
820Ω |
||||
|
1K |
||||
|
1K |
||||
|
13 |
RJ金屬膜電阻( 1/2 W) |
1.2K |
R13 |
1塊 |
|
2K |
||||
|
2.7K |
||||
|
3K |
||||
|
14 |
RJ金屬膜電阻( 1/2W) |
4.7K |
R14 |
1塊 |
|
5.1K |
||||
|
6.8K |
||||
|
8.2K |
||||
|
15 |
RJ金屬膜電阻( 1/2W) |
10K |
R15 |
1塊 |
|
15K |
||||
|
27K |
||||
|
33K |
||||
|
16 |
RJ金屬膜電阻( 1/2W) |
51K |
R16 |
4塊 |
|
56K |
||||
|
62K |
||||
|
68K |
||||
|
17 |
RJ金屬膜電阻( 1/2W) |
100K |
R17 |
4塊 |
|
270K |
||||
|
390K |
||||
|
470K |
||||
|
18 |
RJ金屬膜電阻( 1/2W) |
820K |
R18 |
1塊 |
|
1M |
||||
|
2.2M |
||||
|
10M |
||||
|
19 |
RJ金屬膜電阻(1/2W) |
120Ω |
R19 |
1塊 |
|
180Ω |
||||
|
220Ω |
||||
|
620Ω |
||||
|
20 |
RJ金屬膜電阻( 1/2W) |
1.5K |
R20 |
1塊 |
|
2.2K |
||||
|
2.7K |
||||
|
3.9K |
||||
|
21 |
RJ金屬膜電阻( 1/2 W) |
6.2K |
R21 |
1塊 |
|
20K |
||||
|
24K |
||||
|
47K |
||||
|
22 |
RJ金屬膜電阻( 1/2W) |
51K |
R22 |
1塊 |
|
150K |
||||
|
220K |
||||
|
3M |
||||
|
23 |
RJ金屬膜電阻( 1/2W) |
510K |
R23 |
2塊 |
|
1.1M |
||||
|
2M |
||||
|
2M |
||||
|
24 |
CL聚脂膜電容 |
1000pF |
C01 |
2塊 |
|
2200 pF |
||||
|
CBB聚丙烯膜電容 |
3300 pF |
|||
|
25 |
CBB聚丙烯膜電容 |
4700 pF |
C02 |
2塊 |
|
0.01μF |
||||
|
0.022μF |
||||
|
26 |
CBB聚丙烯膜電容 |
0.033μF |
C03 |
4塊 |
|
0.047μF |
||||
|
0.1μF |
||||
|
27 |
CBB聚丙烯膜電容 |
0.22μF |
C04 |
1塊 |
|
0.47μF |
||||
|
1μF |
||||
|
28 |
CBB聚丙烯膜電容 |
0.47μF |
C05 |
1塊 |
|
1μF |
||||
|
0.33μF |
||||
|
29 |
CD鋁電解電容(50V DC) |
3.3μF |
C06 |
2塊 |
|
4.7μF |
||||
|
10μF |
||||
|
30 |
CD鋁電解電容(50V DC) |
100μF |
C07 |
1塊 |
|
220μF |
||||
|
470μF |
||||
|
31 |
CBB聚丙烯膜電容 |
0.5μF（450V AC） |
C08 |
1塊 |
|
1.0μF（450V AC） |
||||
|
32 |
CBB聚丙烯膜電容 |
2.0μF(450V AC) |
C09 |
1塊 |
|
4.0μF(450V AC) |
||||
|
33 |
CC瓷片電容 |
20 pF |
C10 |
1塊 |
|
1500 pF |
||||
|
CBB聚丙烯膜電容 |
2200 pF |
|||
|
34 |
CC瓷片電容 |
20 pF |
C11 |
1塊 |
|
CBB聚丙烯膜電容 |
33 pF |
|||
|
100 pF |
||||
|
35 |
可調電容 |
10～60 pF |
C12 |
1塊 |
|
220 pF |
||||
|
20～120 pF |
||||
|
36 |
CC瓷片電容 |
20 pF |
C13 |
1塊 |
|
CL聚脂膜電容 |
2200 pF |
|||
|
5600 pF |
||||
|
37 |
CBB聚丙烯膜電容 |
0.047μF |
C14 |
1塊 |
|
0.01μF |
||||
|
0.1μF |
||||
|
38 |
CD鋁電解電容(50V DC) |
2.2μF |
C15 |
2塊 |
|
33μF |
||||
|
47μF |
||||
|
39 |
WX線繞電位器（WX050） |
100(5W)(去蓋) |
RP1 |
1塊 |
|
40 |
WH碳膜電位器（WH118） |
470(2W)(去蓋) |
RP2 |
1塊 |
|
41 |
WH碳膜電位器(WH118) |
1K (2W) |
RP3 |
1塊 |
|
42 |
WX線繞電位器(WX14-12) |
4.7K(1W)(去蓋) |
RP5 |
1塊 |
|
43 |
WH碳膜電位器(WH5) |
10K (1/2W)(去蓋) |
RP6 |
1塊 |
|
44 |
WH碳膜電位器(WH5) |
22K(1/2W) |
RP7 |
1塊 |
|
45 |
WH碳膜電位器(WH5) |
33K(1/2W) |
RP8 |
1塊 |
|
46 |
WH碳膜電位器(WH118) |
47K (2W) |
RP9 |
1塊 |
|
47 |
WH碳膜電位器(WH118) |
100K (2W) |
RP10 |
1塊 |
|
48 |
WH碳膜電位器(WH118) |
470K (2W) |
RP11 |
1塊 |
|
49 |
WH碳膜電位器(WH118) |
1M (2W) |
RP12 |
1塊 |
|
50 |
繞線式電位器（WXD3-12） |
1K (2W) |
RP13 |
1塊 |
|
51 |
線繞電感 |
電感L=30mH |
L01 |
1塊 |
|
52 |
線繞電感 |
電感L=100mH |
L02 |
1塊 |
|
53 |
色碼電感 |
22μH |
L03 |
1塊 |
|
82μH |
||||
|
180μH |
||||
|
54 |
熒光燈整流器 |
8W |
L04 |
1塊 |
|
55 |
色碼電感 |
330μH |
L05 |
1塊 |
|
柱形電感 |
47μH |
|||
|
色碼電感 |
100μH |
|||
|
56 |
EI型殼式變壓器 |
24V/12V |
T01 |
1塊 |
|
57 |
C型芯式變壓器 |
24V/12V |
T02 |
1塊 |
|
58 |
R型芯式變壓器 |
24V/12V |
T03 |
1塊 |
|
59 |
脈沖變壓器（單雙脈沖） |
KMB-0021 |
T05 |
1塊 |
|
60 |
集成底座 |
8P |
IC1 |
2塊 |
|
61 |
集成底座 |
14P |
IC2 |
5塊 |
|
62 |
集成底座 |
16P |
IC3 |
4塊 |
|
63 |
集成底座 |
18P |
IC4 |
2塊 |
|
64 |
集成底座 |
20P |
IC5 |
1塊 |
|
65 |
集成底座 |
28P |
IC7 |
1塊 |
|
66 |
單向擊穿二極管(穩壓管) |
1N4728A(3.3V 1W) |
VS1 |
1塊 |
|
1N4733A (5V 1W) |
||||
|
1N4735A(6.2V 1W) |
||||
|
67 |
單向擊穿二極管(穩壓管) |
1N4738A(8.2V 1W) |
VS2 |
1塊 |
|
1N4740A(10V 1W) |
||||
|
1N4742A(12V 1W) |
||||
|
68 |
雙向穩壓管 (1W) |
5V |
VS3 |
1塊 |
|
8.2V |
||||
|
10V |
||||
|
12V |
||||
|
69 |
整流二極管 |
1N4007×4 |
VD1 |
1塊 |
|
70 |
開關二極管 |
1N4148×2 |
VD2 |
1塊 |
|
肖特基二極管 |
1N5818 |
|||
|
1N5819 |
||||
|
71 |
三極管 |
TIP42C |
VT1 |
1塊 |
|
BU406 |
||||
|
散熱器 |
ST25×2 |
|||
|
72 |
三極管 |
9012 |
VT2 |
1塊 |
|
TIP41C |
||||
|
散熱器 |
ST25×1 |
|||
|
73 |
三極管 |
9013 |
VT3 |
1塊 |
|
TIP41C |
||||
|
散熱器 |
ST25×1 |
|||
|
74 |
晶閘管 |
BT151 |
VT4 |
1塊 |
|
場效應管 |
3DJ7 |
|||
|
散熱器 |
ST25×1 |
|||
|
75 |
增強型場效應管 |
IRF630 (N溝道) |
VT5 |
1塊 |
|
IRF9620(P溝道) |
||||
|
散熱器 |
ST25×2 |
|||
|
76 |
IGBT管 |
10N60×2 |
VT6 |
1塊 |
|
1N4148×2 |
||||
|
散熱器 |
ST25×2 |
|||
|
77 |
晶閘管電路 |
（51Ω、0.1μF、BT151、FU）×3 |
VT7 |
1塊 |
|
散熱器 |
ST25×3 |
|||
|
78 |
雙向觸發二極管 |
BD3 |
VT8 |
1塊 |
|
雙向晶閘管 |
BT135 |
|||
|
散熱器 |
ST25×1 |
|||
|
79 |
儀表開關 |
KN32B |
S1 |
1塊 |
|
80 |
按鈕開關 |
AN4 |
S2 |
1塊 |
|
81 |
鈕子開關 |
KNX1×2 |
S3 |
1塊 |
|
82 |
白熾燈座 |
|
HL1 |
3塊 |
|
83 |
熒光燈底座 |
|
HL2 |
2塊 |
|
84 |
啟輝器 |
|
HL3 |
1塊 |
|
85 |
指示燈 |
6.3V |
HL4 |
1塊 |
|
86 |
熔斷絲 |
|
FU |
1塊 |
|
87 |
電流表插座 |
|
SW |
3塊 |
|
88 |
共陰數碼管 |
0.5吋 |
BX01 |
1塊 |
|
電阻 |
300Ω×8個 |
|||
|
89 |
穩壓集成 |
LM337 |
BX04 |
1塊 |
|
LM317 |
||||
|
散熱器 |
ST25×2 |
|||
|
90 |
MIC聲電傳感器 |
CZN-15EN |
BX05 |
1塊 |
|
石英晶體振蕩器 |
32.768石英晶體 |
|||
|
10MΩ電阻 |
||||
|
33 pF電容器×2 |
||||
|
91 |
揚聲器 |
8Ω |
BX06 |
1塊 |
|
92 |
蜂鳴器 |
TMB12A12 |
BX07 |
1塊 |
|
LED |
5個大（紅） |
|||
|
電阻 |
100Ω/0.25W |
|||
|
93 |
氣敏元件 |
QM-J3 |
BX08 |
1塊 |
|
94 |
三極管插座 |
127-3T |
BX09 |
1塊 |
|
元件插座 |
||||
|
95 |
元件插座 |
127-2T×4 |
BX10 |
1塊 |
|
96 |
音樂(lè )芯片 |
JD9300Y |
BX11 |
1塊 |
|
紐子開關 |
KNX1 |
|||
|
97 |
保險絲 |
FU |
AX1穩壓管穩壓電路 |
1塊 |
|
二極管 |
1N4007×4 |
|||
|
電容 |
1000μF /50V |
|||
|
100μF /35V |
||||
|
0.1μF |
||||
|
穩壓管 |
1N4733 (5.1V) |
|||
|
98 |
電位器 |
4.7K(WH5) ×2 |
AX2信號疊加控制單元 |
1塊 |
|
電阻 |
6.8K/0.25W |
|||
|
2.7K/0.25W |
||||
|
3.3K/0.25W |
||||
|
10K/0.25W |
||||
|
三極管 |
9013 |
|||
|
99 |
電阻 |
100Ω/0.25W×2 |
AX3銅電阻溫度計電路 |
1塊 |
|
39Ω/0.25W |
||||
|
33Ω/0.25W |
||||
|
溫度傳感器 |
LM35 |
|||
|
琺瑯電阻 |
RX20-10W 20Ω |
|||
|
紐子開關 |
KNX1×2 |
|||
|
電位器 |
470Ω(WH5) |
|||
|
銅電阻 |
Cu-50 |
|||
|
100 |
直流數字毫伏表 |
0～2000mV |
AX4直流數字毫伏表 |
1塊 |
|
101 |
保險絲 |
FU |
AX5直流恒壓源 |
1塊 |
|
二極管 |
1N4007×4 |
|||
|
電容 |
470μF /50V |
|||
|
100μF /25V |
||||
|
0.01μF |
||||
|
集成 |
LM7812 |
|||
|
散熱器 |
ST25×1 |
|||
|
102 |
穩壓管 |
1N4733A×2 |
AX6直流恒流源 |
1塊 |
|
電阻 |
100Ω/0.25W |
|||
|
27Ω/0.25W |
||||
|
510Ω/0.25W |
||||
|
電位器 |
4K7(WH5) |
|||
|
三極管 |
TIP42C |
|||
|
散熱器 |
ST25×1 |
|||
|
103 |
電位器 |
10K（WH5）×2 |
AX9運放電路 |
1塊 |
|
二極管 |
1N4148×2 |
|||
|
電容 |
10μF /35V |
|||
|
集成 |
OP07 |
|||
|
集成底座 |
8P |
|||
|
104 |
集成運放 |
LM358 |
AX10雙運放電路 |
1塊 |
|
集成底座 |
8P |
|||
|
105 |
繼電器 |
GZR-2 12V |
AX11繼電器驅動電路 |
1塊 |
|
三極管 |
9013 |
|||
|
二極管 |
1N4148 |
|||
|
106 |
電容 |
1000μF/50V×2 |
AX1278系列穩壓源 |
1塊 |
|
0.33μF×2 |
||||
|
插座 |
127-3T |
|||
|
107 |
電容 |
1000μF/50V×2 |
AX1379系列穩壓源 |
1塊 |
|
0.33μF×2 |
||||
|
插座 |
127-3T |
|||
|
108 |
電位器 |
22K(WH5) |
AX14單結晶體管觸發電路 |
1塊 |
|
單結晶體管 |
BT33 |
|||
|
電阻 |
2.2K/0.25W |
|||
|
100Ω/0.25W |
||||
|
560Ω/0.25W |
||||
|
三極管 |
9013 |
|||
|
二極管 |
1N4148Ω×2 |
|||
|
109 |
功放 |
LM386 |
AX15功率放大集成電路 |
1塊 |
|
電阻 |
10Ω/0.25W×2 |
|||
|
電容 |
47nF×2 |
|||
|
10μF/35V |
||||
|
100nF |
||||
|
100μF/35V |
||||
|
集成底座 |
8P |
|||
|
110 |
集成 |
MC34063A |
AX16集成轉換器 |
1塊 |
|
集成底座 |
8P |
|||
|
111 |
撥碼開關 |
紅(5T) 藍(4T) |
AX17單管放大電路 |
1塊 |
|
電阻 |
1K/0.25W×2 |
|||
|
電位器 |
10KΩ(WH5)×2 |
|||
|
插座 |
127-2T×4 |
|||
|
127-3T |
||||
|
112 |
撥碼開關 |
紅(5T) 藍(4T) |
AX18單管放大電路 |
1塊 |
|
電阻 |
1K/0.25W×2 |
|||
|
電位器 |
10KΩ(WH5)×2 |
|||
|
插座 |
127-2T×4 |
|||
|
127-3T |
||||
|
113 |
光電開關 |
1A05HR×2 |
AX20電動機測速 |
1塊 |
|
磁性電機 |
385 |
|||
|
固定支架 |
配套 |
|||
|
114 |
鈕子開關 |
KNX1×2 |
AX210-1置數單刀雙擲開關 |
1塊 |
|
115 |
集成 |
CD4011 |
AX22單脈沖信號 |
1塊 |
|
CD1413 |
||||
|
集成底座 |
14P |
|||
|
16P |
||||
|
電阻 |
100Ω/0.25W×4 |
|||
|
51Ω/0.25W×4 |
||||
|
復位開關 |
AN4×2 |
|||
|
LED |
紅×2 綠×2 |
|||
|
116 |
電阻 |
100K/0.25W×10 |
AX23觸摸式編碼開關 |
1塊 |
|
鈕子開關 |
KNX1 |
|||
|
輕觸開關 |
（6×6×4.3）×10 |
|||
|
117 |
電阻 |
51K/0.25W×10 |
AX248421撥碼盤 |
1塊 |
|
夾板 |
KAS-3 |
|||
|
8421撥碼開關 |
KAS-3×2 |
|||
|
二極管 |
1N4148×8 |
|||
|
118 |
集成 |
555 |
AX25CP時鐘脈沖源 |
2塊 |
|
集成底座 |
8P |
|||
|
電位器 |
100k(WH5)×2 |
|||
|
電阻 |
10k/0.25W×2 |
|||
|
300Ω/0.25W |
||||
|
二極管 |
1N4007×2 |
|||
|
電容 |
10μF/35V |
|||
|
0.1μF |
||||
|
0.01μF |
||||
|
鈕子開關 |
KNX1 |
|||
|
LED |
紅（5個大） |
|||
|
119 |
電阻 |
100Ω/0.25W×7 |
AX26發光二極管及驅動 |
1塊 |
|
集成 |
62083 |
|||
|
集成底座 |
20P |
|||
|
LED |
紅×8 |
|||
|
120 |
集成 |
CD4511 |
AX27共陰數碼管 |
3塊 |
|
集成底座 |
16P |
|||
|
電阻 |
100Ω/0.25W×14 |
|||
|
共陰數碼管 |
0.5寸×2 |
|||
|
121 |
LED |
紅×4 綠×4黃×4 |
AX28交通燈電路 |
1塊 |
|
電阻 |
51Ω/0.25 W×6 |
|||
|
集成 |
CD1413 |
|||
|
集成底座 |
16P |
|||
|
122 |
直流數字毫安表 |
0～2000mA |
AC-A1直流數字毫安表 |
1塊 |
|
123 |
指針微安表 |
100μA |
|
1塊 |
