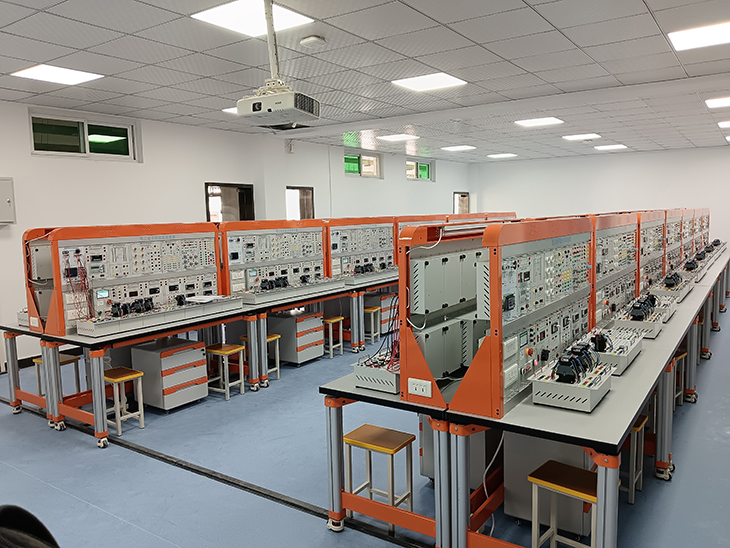

SBDG-221B電工電子電氣控制綜合實訓平臺
一、產品描述
電工電子電氣控制綜合實訓平臺,電工電氣綜合實訓裝置是學校為適應創(chuàng )新人才培養的需要而成立的一個面向院校工科類學生的電工電子實踐訓練基地，是學生了解電工及電子設備、初步學習電工電子知識、熟悉電路的安裝與調試、培養團隊協作精神、創(chuàng )新精神和綜合實踐能力的教育平臺。主要承擔《電工電子技術》《電工基礎實驗》《模擬電路實驗》《數字電路實驗》《電氣控制實訓》等課程的基礎性、電路原理實驗室、電工新技術實驗室、電子技術實驗室、電工技術實驗實訓平臺、綜合性實驗實訓教學項目、電工電子技術等任務。開設的實驗包括基礎性、綜合性實驗，具有較強的實踐性。電工電子綜合實驗實訓平臺的實驗實訓教學旨在幫助學生加深鞏固對所學電工電子技術等課程理論知識的理解，培養學生獨立思考和分析問題的能力，提高實際動手和設計能力。
二、功能特點：
1、由鋁合金框架實驗臺、分體式鋁合金框架電源模塊、實訓桌、實驗模塊等組成，適用各大中專院校"電工基礎"、"電工學"、"數電"、"模電"等課程的實驗教學。并可擴展"電機學"、"電機與電力拖動"、"電機控制"、"繼電接觸控制"、"可編程控制器"及"電機變頻控制"等實驗內容。
2、實驗"掛箱"采用隱藏式導軌結構。電源模塊為鋁合金框架結構，可脫離實驗臺單獨作為一個實驗儀器使用；實驗模塊為鋼制結構，可脫離實驗臺單獨作為一個實驗儀器使用。
二、運行條件：
1、輸入電源：三相四線(或三相五線)AC380V±10% 50Hz。
2.安全保護措施：具有接地保護、漏電、過載、過流保護功能，安全性符合相關的國標標準。
3.工作環境：溫度度:-5～40℃相對濕度<70%。
4、裝置容量：≤1.5kVA。
5、外形尺寸：約1650mm×700mm×1700mm（誤差范圍±50mm）。
三、電工電子綜合實驗平臺主要配置要求：電子電工實驗平臺由實驗桌、實驗掛箱組件、儀表、配件等組成。
具體參數如下：
|
項日 |
部件名稱 |
規格/型號 |
數量 |
|
1 |
實驗桌 |
1、采用鋁合金框架；實驗臺底下設有萬向輪。上方設有LED照明燈系統，中間設有專用型材設計的橫梁，可以?huà)旆排涮椎匿X合金結構的實驗模塊。桌面為防火、防水、耐磨高密度防火板，采用PU封邊工藝。實驗桌下方設有鋼制柜子，靜電噴塑烤漆工藝處理。 |
1套 |
|
2 |
三相交流電源 |
（1）提供電壓380V交流電源、電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。 （2）實驗室智慧用電安全控制系統：具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功。 智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備。 |
1套 |
|
3 |
儀表 |
標準框架式儀表，帶量程可調，包含交、直流電壓、電流表，功率、功率因數表等。 |
1套 |
|
4 |
實訓模塊 |
提供滿足實訓項目要求的各類實訓掛箱，包含交流可調電源，直流可調電源，低壓直流電源，智能直流恒流源，函數信號發生器，電路基礎模塊（兩塊），交流電路模塊（三塊），模擬電路實驗模塊，數字電路實驗模塊，電氣控制實訓掛箱，三相交流電機，傳感器模塊等模塊掛箱。 |
1套 |
|
5 |
實驗配件 |
提供與實驗設備相匹配的實驗指導書、實訓導線等。 |
1套 |
|
6 |
學生凳 |
每張桌子配套2張學生凳 |
2張 |
|
7 |
工具耗材 |
包括電烙鐵套裝（有收納盒，內含電烙鐵可換頭，恒溫內熱）、烙鐵頭、烙鐵架、松香、焊錫膏、焊錫絲、鑷子、絕緣膠帶。 |
1套 |
四、完成以下實驗項目
1、電工基礎實驗
（1）基本電工儀表的使用與測量誤差的計算
（2）減小儀表測量誤差的方法
（3）歐姆定律
（4）疊加原理驗證及其故障判斷
（5）基爾霍夫電壓和電流定律驗證及其故障判斷
（6）戴維南定理驗證及其故障判斷
（7）諾頓定理驗證及其故障判斷
（8）電壓源外特性的測定
（9）直流電阻電路故障的檢查
（10）二端口網絡(luò )
（11）互易定理
（12）電容的充放電
（13）最大功率傳輸條件測定
（14）電位電壓的測定及電路電位圖的繪制
（15）已知和未知線性與非線性電路元件伏安特性的測繪
（16）一階電路過渡過程的研究
（17）二階電路過渡過程的研究
（18）RLC串聯諧振電路的研究
（19）功率因數提高
（20）功率因數及相序的測量
（21）用三表法測量交流電路等效參數
（22）三相交流電路電壓的測量
（23）三相交流電路電流的測量
（24）三相電路功率的測量
（25）單相變壓器參數測定及繞組極性判別
2、模擬電路實驗
（1）常用電子儀器的使用
（2）晶體二極管的判別與檢測
（3）晶體三極管的判別與檢測
（4）單管低頻放大器的靜態測試
（5）單管低頻放大器放大能力的測試
（6）場效應管放大電路
（7）負反饋放大電路
（8）差動放大電路
（9）射極跟隨器
（10）雙電源反相比例放大器的測試
（11）電壓跟隨器
（12）過零比較器
（13）滯回比較器
（14）窗口比較器
（15）RC文氏橋式正弦波振蕩器的測試
（16）LM386集成功率放大器的測試
（17）三角波、方波發生器
（18）集成運放的調零電路
（19）電源極性錯接的保護電路
（20）輸入端限幅保護電路
（21）輸出端限幅保護電路
（22）整流、濾波電路
（23）穩壓管穩壓電路
（24）三端集成固定穩壓電源
3、數字電路實驗
（1）晶體二極管開關特性
（2）晶體三極管開關特性
（3）二極管限幅器
（4）鉗位器
（5）三極管限幅器
（6）TTL集成邏輯門
（7）集成與門邏輯功能測試
（8）集成非門電路邏輯功能測試
（9）集成或門電路邏輯功能測試
（10）集成與非門邏揖功能測試
（11）CMOS門電路的測試
（12）集成邏輯電路的連接與驅動
（13）組合邏輯電路（半加器、全加器）
（14）3-8線譯碼器
（15）計數與顯示電路的實現
（16）數據選擇器應用
（17）基本RS觸發器
（18）JK觸發器
（19）D觸發器
（20）計數器的測試與應用
（21）移位寄存器及其應用
（22）脈沖分配器及其應用
（23）555時基電路
4、電氣控制實訓項目
（1）三相異步電動機的使用與起動
（2）三相電動機接觸器點動正轉控制線路
（3）三相電動機具有自鎖的正轉控制線路
（4）三相電動機具有過找保護的正轉控制線路
（5）三相電動機接觸器聯鎖的正反轉控制線路
（6）三相電動機按鈕聯鎖的正反轉控制線路
（7）三相電動機按鈕接觸器復合聯鎖控制線路
（8）三相電動機接觸器控制Y/△降壓起動
（9）三相電動機時間繼電器控制Y/△降壓起動
（10）工作臺自動往返控制線路
（11）三相異步電動機反接制動控制電路
（12）三相異步電動機多地控制
（13）電動葫蘆電路維修控制線路
