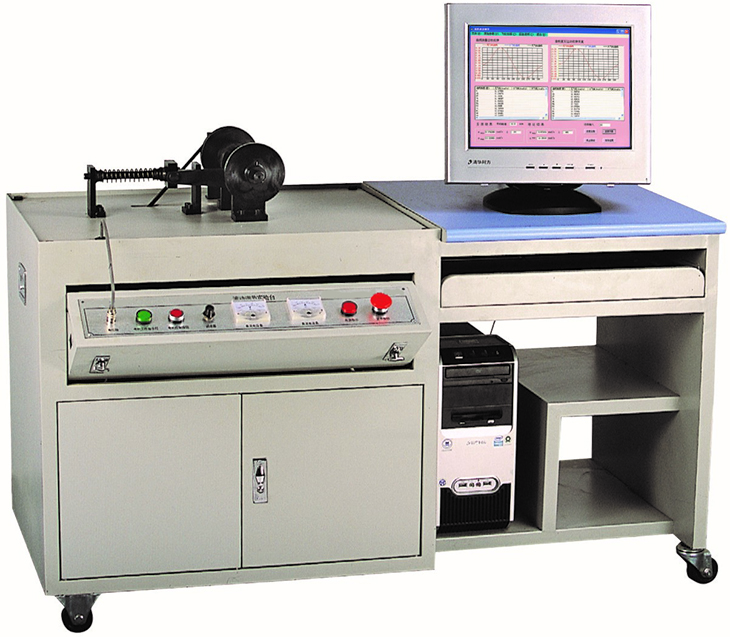

SB-BDT波動調節實驗臺
波動調節實驗臺是用來測試傳動系統的速度波動及飛輪對系統速度波動的影響。通過實驗可加深學生對平面機構速度分析和速度波動調節的理解。
該實驗配置適應高速動態參數采集的AD卡和采用微電腦控制進行數據處理并打印實驗結果，使學生掌握現代動態參數測試技術。
一、實驗內容
1、曲柄的真實運動仿真：通過數模計算得出的真實運動規律，作出角速度線圖；進行速度波動調節計算，分析飛輪轉動慣量的影響。
2、曲柄真實運動的實測：通過曲柄上的角位移傳感受器和A/D轉換器進行采集，轉換和處理，并輸入計算機顯示出實測的曲柄角速度線圖和角加速度線圖；與理論角速度線圖分析比較，使學生了解機構結構對曲柄的速度波動的影響。
二、功能及特點
1、設計了特別的曲軸代替曲柄構件，外形美觀，使用壽命長。
2、利用彈簧的彈性力作為滑塊運動時的工作阻力以增加滑塊的工作時的速度波動效果。
3、配有強度不同的彈簧三種，顯示不同負載工作狀態下機械運轉的工作阻力及速度波動。
4、配大小飛輪，顯示不同飛輪質量的調速效果。
5、工作機械系統速度可調，測試不同轉速下速度波動的情況以及在不同轉速下的調速效果。
三、主要技術參數
直流調速電機功率：125W 轉速：0-15000r/min 速比：1：6
飛輪：Φ120×9 Φ120×25
曲軸偏心：50（mm） 連桿中心長：180（mm）
角位移傳感器：電壓/脈沖：5V/1000P 供電電源：220V 50Hz
外形：1100×600×760mm
|
