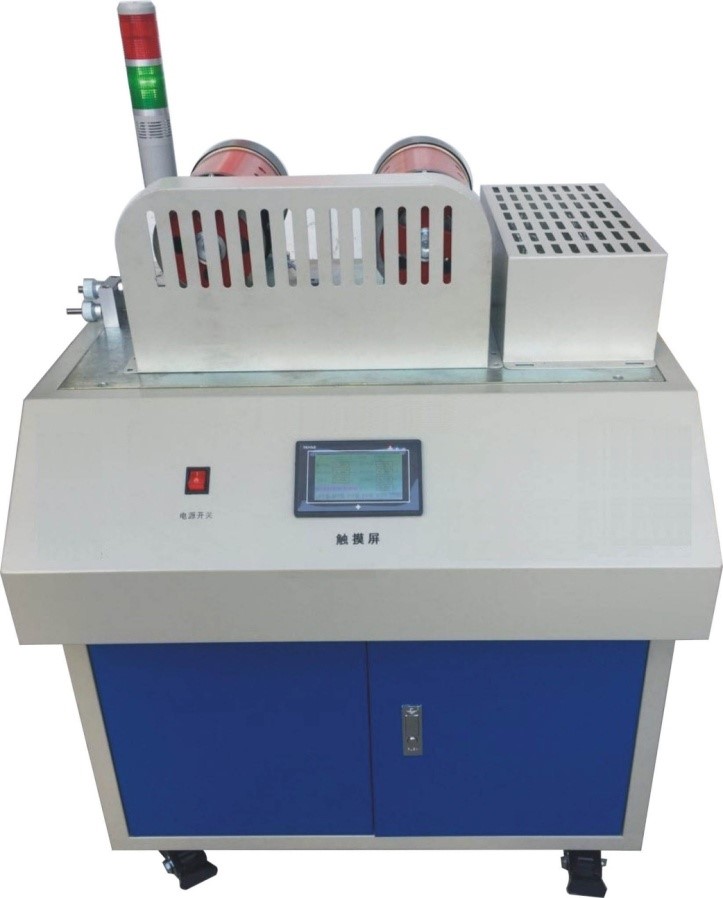

SBPDC-A皮帶傳動測試設備、傳動效率測試分析實驗臺
皮帶傳動測試設備、皮帶傳動測試裝置，傳動效率測試分析實驗臺,皮帶傳動測試臺,主要用《機械設計》中皮帶傳動實驗教學，利用它來觀察皮帶傳動的結構，測定皮帶傳動滑差率、效率、有效圓周力、最大有效圓周力和張緊力。其中張緊力的測定功能是采用液壓裝置，利用液態內部壓力相等的原理，突破了傳統測試機無法真實反應數據的弊端。該實驗臺傳動平穩，數據真實，結構合理。
一、實驗內容：
1、帶、鏈傳動效率的測定，通過計算機測試分析軟件測試并自動繪制滑差曲線和效率曲線；
2、通過觸摸屏顯示面板顯示面板讀數進行平皮帶傳動效率的測定，人工繪制滑差曲線和效率曲線。
二、性能特點：
1、利用拉壓傳感器獨特的張緊力測試裝置，來測試皮帶的張緊力，能實現皮帶傳動受力分
析實驗；
2、帶傳動的張緊力通過旋鈕調節，張緊力的大小通過傳感器獲得，并在觸摸屏顯示面板上顯示；
3、采用傳感器和A/D采集并轉換成主動帶輪和從動帶輪的驅動力矩和阻力矩數據，采用角位移傳感器和A/D板采集并轉換成主、從動帶輪的轉數。最后輸入計算機進行處理作出滑動曲線和效率曲線；
4、帶傳動實驗臺與觸摸屏顯示面板為集成一體（顯示面板非獨立裝置），觸摸屏顯示面板上有顯示轉矩、轉速、張緊力、加載、主電機輸入電壓電流，從電機輸入電壓電流等項目；并且通過觸摸屏的上加速和減速按扭可以控制電機轉速的變化。
5、可通過計算機測試分析軟件進行皮帶傳動的運動模擬，可觀察彈性滑動及打滑現象；
6、計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。
7、帶傳動實驗臺配備有上位機及上位機測控軟件。、
1）上位機測控軟件，能獲取帶傳動實驗數據并進行數據處理。
2）上位機配置：CPU為雙核，主頻≧3.3GHZ，內存≧8G，硬盤空間≧500G。
三、上位機測控軟件內容及特點：
1、利用串口實現數據采集箱與電腦之間的通訊；
2、可以實時顯示運動參數的適時變化曲線；
四、造型及表面處理：
1、大氣美觀、實物感強、加工精細；
2、金屬外露件鍍鉻、其他表面防銹處理加噴塑；
3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。
五、主要技術參數：
1、驅動電機功率：355W
2、負載電機功率：355W、負載變動范圍：0-300W（有級）
3、調速方式：電子調速；
4、調速范圍：0-1500rpm；
5、帶輪基準直徑：
平帶輪D1=D2=120mm；
平帶輪采用復合材料制成，帶長880×18×2mm；
平底帶輪：D1=D2=120mm 帶輪包角=180°
6、三角帶輪：D1=D2=120mm 帶輪包角=180°
7、額定轉矩：T=1.68N·m ；
8、測力矩傳感器：量程=10kg、精度：1%FS ；2個
9、拉壓傳感器：量程=10kg精度：0.3%FS ；1個
10、光電編碼器：2個、脈沖：1024P
11、外形尺寸：740×475×1100mm；
12、重量（約）：100kg；
六、實驗臺基本配置：
1、測力傳感器：2個：量程5kg；
2、拉壓傳感器：1個、量程5kg；
3、光電編碼器：2個、脈沖：1024P
4、測試分析軟件：1套；
5、隨機工具：1套；
|
