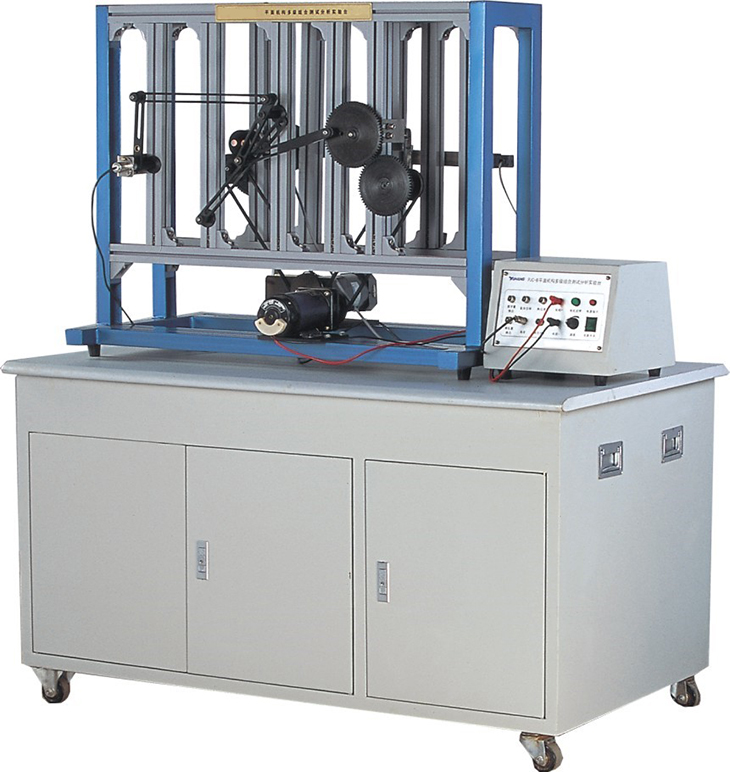

SBPJC-B平面機構多級組合測試分析實驗臺
一、平面機構多級組合測試分析實驗臺概述
平面機構設計與數字化分析實驗臺是根據高等院校機械類專業實驗教學改革需要開發設計的設計性、綜合性實驗設備。
平面機構多級組合測試分析實驗臺利用各種給定的平面機構，根據想象力搭接成一個完整的機械傳動方案并進行機構運動的測試分析，不僅可以培養學生的機構創(chuàng )意組合設計能力與數字化分析能力，而且還可以培養工程實踐能力。
二、實驗內容
1．平面機構創(chuàng )新設計：學生根據所學知識和實驗臺提供的零件庫，設計平面機構傳動方案。
2．平面機構拼裝：學生可根據本實驗臺提供的15種以上傳動方案或自己的設計方案進行組裝。
3．平面機構運動學測試及仿真實驗：學生通過對自己設計的平面機構進行測試分析、運動分析、實驗結果分析。
4．虛擬三維運動演示實驗
三、性能特點
1.工作臺架采用雙面操作設計，A面用于測試分析,B面用于平面機構設計和拼裝實驗,美觀大方、適用性強、操作方便。
2．所有桿構件長度及滑塊偏心距均可進行調節，分析該參數改變對機構運動特性的影響。
3．該實驗臺集平面機構設計、拼裝、測試及性能分析與一體，培養學生綜合設計、創(chuàng )新能力、工程實踐能力、分析問題和解決問題的能力。
4．實驗臺框架及零部件采用優質鋼材精工制造，零部件采用工業發藍處理，防銹效果好。
四、主要技術參數：
（1）交流調速電機：120W 220V 0-200r/min
（2）交流帶減速器電機：90W 220V 10r/min
（3）測試傳感器：直線位移傳感器：輸出電壓：0-5V 量程：160L 1支
旋轉編碼器：輸出電壓：0～5V 脈沖數：1000P 2支
（4）皮帶傳動 皮帶輪 4個皮帶O型×850L 2根
（5）齒輪傳動
M=2 Z=80 2個
M=2 Z=90 2個
M=2 Z=36 1個
（6）工作臺外形尺寸：1200×800×800mm
操作臺外形尺寸：1000×300×800mm
五、提供帶測試軟件的15種拼裝方案
1、曲柄滑塊偏心機構
2、曲柄滑塊對心機構
3、曲柄導桿偏心機構
4、曲柄導桿對心機構
5、曲柄導桿滑塊偏心機構
6、曲柄導桿滑塊對心機構
7、曲柄搖桿-齒輪齒條機構
8、曲柄搖桿機構偏心機構
9、曲柄搖桿對心機構
10、曲柄導桿搖桿機構
11、雙曲柄搖桿機構
12、雙曲柄搖桿滑塊機構
13、正弦凸輪機構
14、簡振動凸輪機構
15、槽輪機構可以組合其他拼接機構。
|
