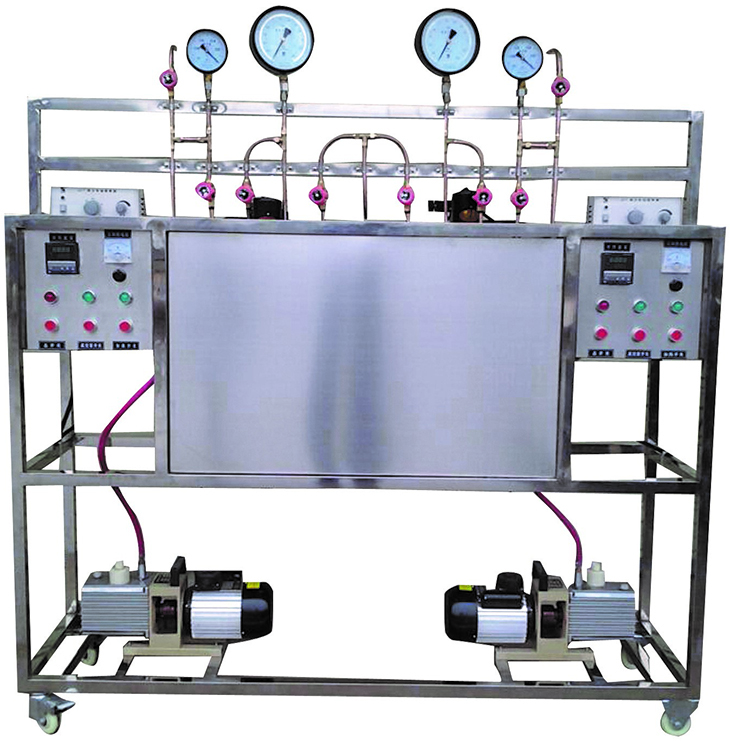

SBGY-327第二維里系數測定實驗裝置
|
技術指標 |
說 明 |
|||
|
裝置功能 |
了解實驗室測定第二維里系數的實驗原理及方法。 |
|||
|
主要配置 |
壓力表、真空表、反應容器、溫度控制器、攪拌控制器、真空泵、不銹鋼框架及控制柜。 |
|||
|
公用設施 |
水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。 電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：CO2氣體。 |
|||
|
技術參數 |
1. 運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。 2、0.25級充液耐震型精密壓力表（0-2.5MPa）。 3、反應容器：容積40L，304不銹鋼材質。 4、控溫范圍：室溫～99℃，控溫精度±0.1℃。 5、溫度：采用PT100溫度傳感器，數顯智能儀表測量顯示溫度。 6、管路：均為紫銅管，管路氣密性好。 7、攪拌器：功率60W，轉速0-500r/min，數顯轉速控制儀。 8、真空泵：旋片式真空泵，功率：250W，流量：1L/s。 9、各項操作及顯示、調節、控制全在控制屏面板進行。 10、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 11、外形尺寸：1600×500×1400mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
恒溫水浴溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
真空壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
|
|
絕壓 |
指針式壓力表 |
壓力表就地顯示 |
無 |
|
|
