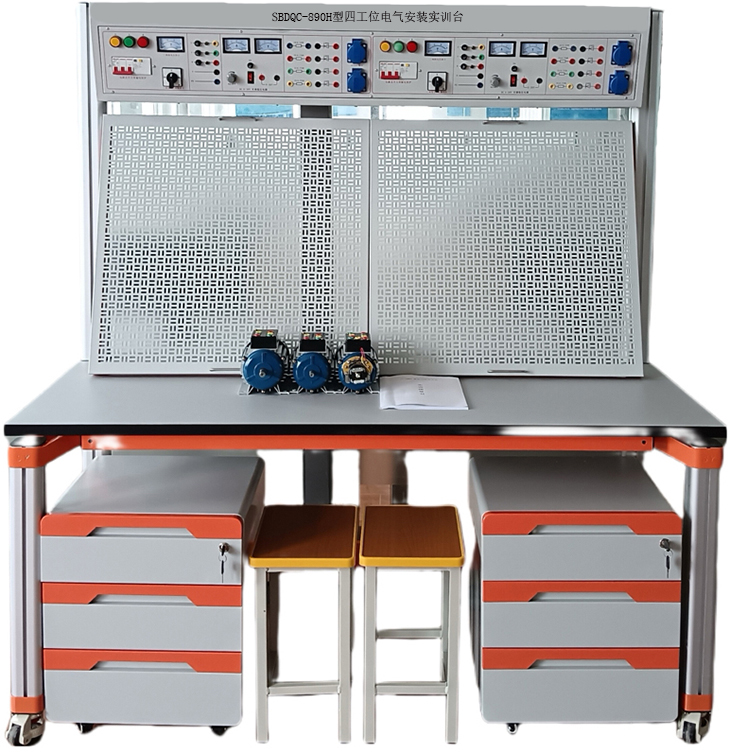

SBDQC-890H型電氣系統安裝與調試實訓裝置
一、產品描述
電氣控制實訓室設備、電氣安裝實訓臺、電氣系統安裝與調試實訓裝置，“電氣控制線路安裝和調試運行”電氣技能實訓考核裝置。電氣控制實訓室設備、移動式電氣安裝實訓臺、電氣系統安裝與調試實訓裝置，通過實訓使學生掌握基本電氣控制線路的安裝方法及安裝工藝要求等，使學生掌握電氣安裝和控制的相關知識，學會(huì )使用常用的電工測量?jì)x表，具備相應的電氣操作技能，樹立電氣操作的安全意識，培養學生的創(chuàng )新思維能力、科學的工作方法和良好的職業道德意識，為提高學生的專業綜合能力奠定良好的基礎。電氣控制實訓室設備、移動式電氣安裝實訓臺、電氣系統安裝與調試實訓裝置，承擔課程：《電氣系統安裝與調試》、《電氣部件與組件的安裝與調試》
二、適用范圍：
四工位電氣安裝實訓臺能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓。實訓項目可自行確定，根據所選的項目選擇相應的元器件。維修電工實訓裝置也可作為電工考工的考核設備。
三、產品特點：
四工位電氣綜合實訓臺由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，四工位電氣綜合實訓臺適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，四工位電氣綜合實訓臺是一種理想的職業教育實訓設備。
四、電氣安裝實訓設備技術指標
1. 外型：整體尺寸1600mm×1100mm×1690mm
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源（每面）：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
4. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA；設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
五、 電氣安裝實訓設備結構功能
四工位電氣安裝實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1.以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
4、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻�？讖浇y一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM，大小774*580MM
六、四工位電氣安裝實訓臺參考實訓項目
|
序號 |
產品名稱 |
|
1 |
低壓電氣元件基礎布局教學 |
|
2 |
斷路器接觸器控制回路實訓教學 |
|
3 |
電動機星三角降壓?jiǎn)?dòng)電路教學 |
|
4 |
電動機正反轉外加終端限位電路教學 |
|
5 |
電動機順序啟停電路教學 |
|
6 |
電動機互鎖電路教學 |
|
7 |
電動機順序啟動，逆序停止控制電路教學 |
|
8 |
三臺電機順序啟動、逆序停止控制電路教學 |
|
9 |
工業自動化控制電器控制線路教學 |
|
10 |
1電動機順逆轉控電路教學 |
|
11 |
1電動機順逆轉雙互鎖電路教學 |
|
12 |
電動機兩地控制電路教學 |
|
13 |
電動機多保護控制電路教學 |
|
14 |
電動機可逆點動限位電路教學 |
|
15 |
電動機單方向運行電路教學 |
|
16 |
電動機斷相保護電路教學 |
|
17 |
電動機防止相間短路正反轉電路教學 |
|
18 |
電動機點動控制電路教學 |
|
19 |
電動機長動控制電路教學 |
|
20 |
電動機點動、長動混合控制電路教學 |
|
21 |
電動機運行限位自動回程電路教學 |
|
22 |
電動機雙手點動控制電路教學 |
|
23 |
電動機啟停延時不斷循環電路教學 |
|
24 |
電動機間歇運行電路教學 |
|
25 |
電動機延時啟動延時停機電路教學 |
|
26 |
變頻器面板控制電機啟停電路教學 |
|
27 |
變頻器面板控制電機轉速實訓教學 |
|
28 |
變頻器多段速控制電機電路教學 |
|
29 |
變頻器定速控制電機電路教學 |
|
30 |
變頻器控制電機正反轉電路教學 |
|
31 |
變頻器加減速控制電機電路教學 |
|
32 |
變頻器模擬量接口控制電機調速教學 |
|
33 |
變頻器一拖二控制電機電路教學 |
|
34 |
變頻器保護及報警功能測試教學 |
|
35 |
PLC可編程控制器基礎電路實訓 1）與、或、非邏輯功能測試 2）定時器、計數器功能測試 3）跳轉、分支功能訓練 4）移位寄存器測試 5）數據處理功能訓練 6）微分、位操作測試 7）三層電梯控制 8）自動售貨機 9）機械手 10）自動門 11）天塔之光 12）全自動洗衣機 13）自動成型機 14）紅綠燈 15）裝配流水線 16）四路搶答器 17）音樂(lè )噴泉 18）軋鋼機 19）郵件分揀 20）物料分揀 21）多級傳輸 22）八段碼顯示 23）多種液體混合 24）雙面銑床 25）電鍍槽 26）交流電機正反轉控制 27）小車運動 28）攪拌站 29）汽車燈光控制 30）汽車火花塞點火控制 31）加工中心控制 32）隧道監控 33）自動扶梯 34）CA6140普通車床PLC改造控制 35）X62W萬能銑床PLC改造控制 36）T68臥式鏜床PLC改造控制 37）M7120平面磨床PLC改造控制 38）Z3050搖臂鉆床PLC改造控制 39）電動葫蘆PLC改造控制 40）Z35搖臂鉆床PLC改造控制 41）M1432A萬能外圓磨床PLC改造控制 |
3、單臺設備主要配置清單
|
名稱 |
品牌 |
型號 |
數量 |
|
漏電開關 |
正泰 |
NXBLE-63 4P 40A |
4個 |
|
交流接觸器 |
正泰 |
NXC-40 AC220V |
4個 |
|
急停按鈕 |
正泰 |
LAY39-11ZS |
4個 |
|
急停按鈕標簽 |
正泰 |
|
4個 |
|
工業插座 |
|
3P 16A 暗裝 |
4個 |
|
工業插座 |
|
5P 16A 暗裝 |
4個 |
|
開關電源 |
明緯 |
100W 24V 4.5A |
4個 |
|
實驗專用導線 |
|
|
4套 |
|
編程電纜 |
|
|
1根 |
4、實訓室配件清單
|
序號 |
名 稱 |
型號與規格 |
數 量 |
|
1 |
1200中央處理器模組 |
6ES7 214-1AG40-0XB0 |
4 |
|
2 |
變頻器 |
6SL3210-5BE15-5UV0 |
4 |
|
3 |
PLC虛實結合控制實訓模塊 |
三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂(lè )噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路、隧道監控、自動扶梯、機床電路改造等模擬控制實訓，指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。 |
4 |
|
4 |
單相電度表 |
DD862-2 |
4 |
|
5 |
單相閘刀開關 |
HK8 |
4 |
|
6 |
拉線開關 |
4A/250V |
4 |
|
7 |
平燈頭 |
6A/250V |
8 |
|
8 |
園形插座 |
T3-10 |
4 |
|
9 |
電流互感器 |
LQG-0.5 |
4 |
|
10 |
墻壁開關座 |
|
8 |
|
11 |
聲控開關 |
118-B30 |
4 |
|
12 |
低壓斷路器 |
DZ108-20/10 |
4 |
|
13 |
螺旋式保險盒 |
RL1-15/3A |
12 |
|
14 |
直插式保險盒 |
RT14-20/2A |
8 |
|
15 |
交流接觸器 |
CJX2-0910 |
12 |
|
16 |
輔助觸頭 |
F4-22 |
12 |
|
17 |
熱繼電器 |
R16B-20/3 |
4 |
|
18 |
通電延時時間繼電器 |
ST3PA-B/380V（0-60S） |
4 |
|
19 |
時間繼電器座 |
PF-083A |
4 |
|
20 |
3H鐵殼按鈕 |
|
8 |
|
21 |
行程開關 |
LX9-222 |
8 |
|
22 |
行程開關 |
LX9-001 |
8 |
|
23 |
倒順開關 |
K03-15 |
4 |
|
26 |
日光燈管 |
Y210RR25/10W |
4 |
|
27 |
鎮流器 |
13W |
4 |
|
28 |
日光燈座 |
|
8 |
|
29 |
接線端子排 |
JF5-2.5/5 |
10 |
|
30 |
G形導軌 |
|
2 |
|
31 |
走線槽 |
|
4米 |
|
32 |
螺絲 |
|
180 |
|
33 |
螺絲刀 |
|
8 |
|
34 |
尖嘴鉗 |
|
4 |
|
35 |
剝線鉗 |
|
4 |
|
36 |
三相鼠籠異步電動機 |
380V/Y/△180W，單速 |
2 |
|
37 |
三相鼠籠異步電動機 |
380V/Y/△180W，單速，配離心開關 |
2 |
|
38 |
三相雙速鼠籠異步電動機 |
380V/Y/△180W |
2 |
