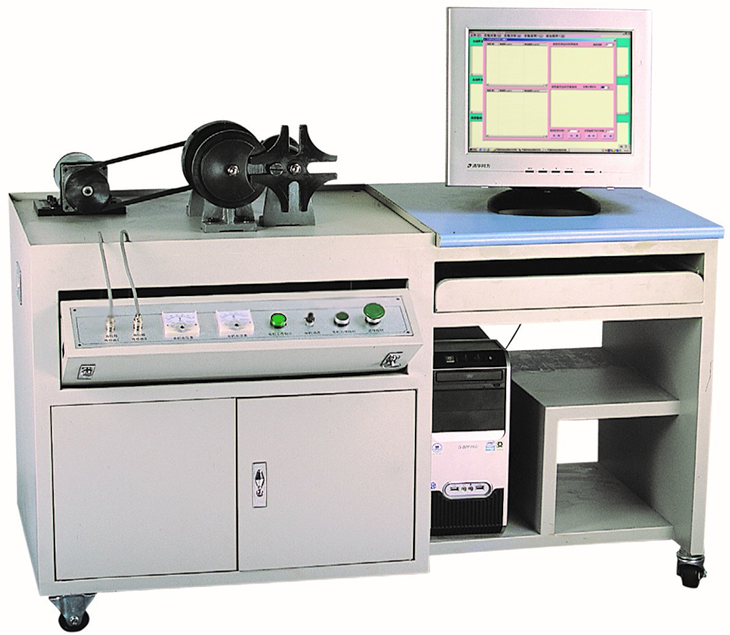

SBPJC-CⅣ槽輪機構實驗臺
槽輪機構實驗臺是《機械原理》課程教學的綜合性實驗臺，主要用于平面機構的設計及運動學分析。
一、性能特點：
1.實驗臺的實驗機構安裝在一個水平操作臺面上；
2.通過對槽輪的運動，分析該參數改變對機構運動特性的影響；
4.實驗臺采用操作臺與電腦桌連體設計，電器控制板采用內置翻蓋結構，美觀實用，安全性強；
5.計算機測試分析軟件功能強大，可自動或人機結合進行測試分析，運動模擬，理論仿真，保存數據和提高實驗報告的模塊。
二、主要技術參數：
1、槽輪機構
配有二個槽輪,兩個撥盤
撥盤圓銷數:n=1
槽輪中心距:a=150
槽輪槽數:Z1=4 Z2=8
2、測試傳感器：角位移傳感器:輸出電壓:0～5V 脈沖數:1000P 2支
3、直流電機：125W 產軸調速范圍：0～250rpm
4、配送測試軟件1套。
5、外形尺寸：760×600×1100mm
|
