電工電子實訓設備,電工電子實訓考核裝置

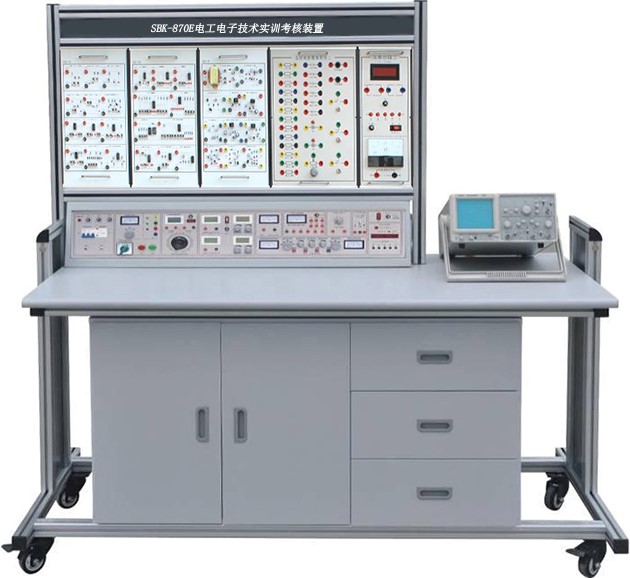

SBK-870E電工電子技術實訓考核裝置

電工電子實訓裝置、電工電子技術實訓考核裝置是上海碩博公司根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的要求，按照職業教育的教學和實訓要求而研發的產品，實訓內容涵蓋"電路分析""電工基礎""電工學""模擬電子技術""數字電子技術""電機控制""繼電接觸器控制"等課程實訓項目，結構合理，實訓元器件采用掛箱式，易增加或擴展實訓項目。該裝置適合高職、高專、中專、職校等新建或擴建實訓室，為學校迅速開設實訓課提供了理想的實訓設備。

一、技術性能

1、輸入電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、重量：150Kg

5、外形尺寸：1400mm×700mm×1500mm

二、電工電子實訓裝置基本配置及功能

本實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。

（一）實訓屏:實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下：

1、控制及交流電源部分

（1）提供三相固定380V交流電源，由組合開關獨立控制其輸出，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。

（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。

（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低壓交流電源，電流1.5A。

（4）提供～220V插座2只，為外部?jì)x器提供工作電源。

（5）配備實訓用250V/30W日光燈管及支架一套。

2、直流電源部分

（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。

（2）低壓直流穩壓電源：+5V，電流0.5A，有表指示。

3、函數信號發生器：輸出正弦波、矩形波、三角波

（1）頻率范圍：5Hz-550KHz，含五個頻段。

（2）頻率指示：由Hz表直接讀出。

（3）電壓輸出范圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz

三級衰減：0db，20db，40db，具有連續細調

矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調

三角波：5Hz-250KHz＞1V

4、連續計數脈沖：輸出頻率0.5-300KHz。

5、單次脈沖：每次可輸出一對正負脈沖。

6、儀表部分

（1）真有效值交流數字電壓表一只，測量范圍：0-500V，0.5級，三位半數顯。

（2）真有效值交流數字電流表一只，測量范圍：0-2000mA，0.5級，三位半數顯。

（3）直流數顯電壓表一只，測量范圍：0-200V，0.5級，三位半數顯。

（4）直流數顯電流表一只，測量范圍：0-2000mA，0.5級，三位半數顯。

（5）單相智能型功率、功率因數表:由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值時的取樣信號經A/D變換，采用專用DSP計算有功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。

（6）指針式直流微安表一只，量程100uA，精度1.5級。

7、七段譯碼器：6組七段譯碼器及對應譯碼顯示數碼管

8、邏輯電平顯示：8位LED顯示器

9、邏輯電平開關：8位開關電平輸出

★10、電工基本技能仿真軟件（正版軟件、招標現場需提供版權證書核查）采用三維仿真技術的大型仿真實訓軟件。涵蓋模擬電工基礎、電工工藝技術的主要實訓項目。每個項目可根據需要設有實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障檢測等多種訓練任務。

具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身。適用范圍電工基礎仿真實驗、電工學仿真實驗實訓、維修電工仿真實訓等。

★11、電子工藝及技能仿真軟件（正版軟件、招標現場需提供版權證書核查）

采用三維仿真技術的大型仿真實訓軟件。涵蓋模擬電子技術、數字電子技術的主要實訓項目。每個項目可根據需要設有實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障檢測等多種訓練任務。

具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身。適用范圍電子技術仿真實驗、應用電子技術仿真實驗實訓、電子技能仿真實訓等。

10、實驗管理器

平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源功能，此外自動記錄由于接線或操作錯誤造成的漏電告警總次數，為學生實訓技能考核提供一個統一的標準。

序號	名稱	技術參數	數量
1.	直流電路基本原理掛箱（一）	包含固定值電阻17只、可調電阻2只、電容3只、原副線圈1付、電感1只、鎮流器1只、指示燈2只、切換開關3只、運算放大器1只	1塊
2.	直流電路基本原理掛箱（二）	包含固定電阻13只、電容6只、指示燈2只、可調電位器1只電流插座2只、切換開關3只	1塊
3.	交流與磁電路電路基本原理掛箱（三）	包含電容2只、LED2只、切換開關3只、鎮流器1只、啟輝器1只、原副線圈1付、電流插座3只、變壓器1只	1塊
4.	燈箱負載掛箱（四）	包含燈泡8只、開關4只	1塊
5.	基本定律定理掛箱（五）	包含固定電阻12只、電流轉換插座3只、可調電位器3只、切換開關3只	1塊
6.	儀表掛箱一	①真有效值交流數字電壓表一只，測量范圍：0-500V，0.5級，三位半數顯。 ②真有效值交流數字電流表一只，測量范圍：0-2000mA，0.5級，三位半數顯。 ③直流數顯電壓表一只，測量范圍：0-500V，0.5級，三位半數顯。 ④直流數顯電流表一只，測量范圍：0-2000mA，0.5級，三位半數顯。	1塊
7.	儀表掛箱二	①單相智能型功率、功率因數表一只由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值時的取樣信號經A/D變換，采用專用DSP計算有功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。 ②指針式直流微安表一只，量程100uA，精度1.5級。	1塊
8.	DZJ-01 二極管與三極管基本原理掛箱	包含1．二極管的正向特性 2．二極管的反向特性 3．二極管的開關特性 4．二極管嵌位器 5．二極管限幅器 6．三極管輸入輸出特性 7．三極管基本放大器 8．三極管限幅器 9．恒壓源電路10．恒流源電路 11．三極管開關特性12．三極管實用電路	1塊
9.	DZJ-02三極管基本放大原理掛箱	包含1．低頻小信號放大器 2．帶負載單極小信號電壓放大 3．電壓負反饋偏置電路 4．串聯電流負反饋電路5．串聯電壓負反饋電路 6．并聯電壓負反饋電路7．并聯電流負反饋電路 8．射極輸出電路 9．自主射極輸出電路 10．用電阻提高發射極電位 11．用穩壓管提高發射極電位12.用負反饋消除自激振蕩	1塊
10.	DZJ-03基本放大電路掛箱	包含1.單管小信號放大器2、兩管阻容耦合放大器 3.結型場效管放大器4.場效應管分壓式自偏壓電路 5.用電容衰減高頻電壓 6.射極跟隨器 7.差動放大器8.長尾式差動放大器 9.差動輸入單端輸出10.OTL互補對稱放大器 11.OTL功率放大器12.差動輸入運算放大器	1塊
11.	DZJ-04 震蕩電路	包含1．RC移相振蕩器 2．RC橋式振蕩器 3．電感式振蕩器 4．石英晶體振蕩器 5．電容三點式振蕩器 6．變壓器反饋式振蕩器 7．雙T選頻網絡(luò ) 8．矩形波振蕩器 9．鋸齒波振蕩器 10．正弦波振蕩器 11．音頻振蕩器 12．正弦波余弦波振蕩器	1塊
12.	DZJ-05 差動放大器和功率放大器	包含1. 差動放大器基本電路 2.恒流源差動放大器 3．雙電源差動放大器 4．單端輸入單端輸出 5．差動輸入雙端輸出 6．恒壓源恒流源 7．三管OTL互補對稱放大器 8．四管OTL互補推挽功率放大器 9．集成功率放大器 10、集成功率放大器	1塊
13.	DZJ-06二極管與場效應管基本放大原理	包含1、二極管的伏安特性2、電容器的隔直特性 3、三極管基本放大原理4、共基極電路 5、共發射極電路6、共集電極電路 7、分壓電流負反饋偏置電路8、用熱敏電阻穩定工作點 9、用二極管穩定工作點10、共源極放大電路 11、共漏極放大電路12、共柵極放大電路	1塊
14.	DZJ-07集成運算放大器應用	包含1．同相運算放大器 2．同相輸入保護措施 3．基本同相運算電路 4．反相運算基本電路 5．反相輸入保護措施 6．同相輸入求和運算 7．雙端輸入求和運算 8．反相輸入求和運算 9．簡單的過零比較電路 10．雙限比較電路 11、基本帶通慮波電器12、距形波振蕩器	1塊
15.	DZJ-08整流器與穩壓電源	包含1．變壓整流濾波電路 2．橋式整流穩壓電路 3．倍壓整流電 4．三端集成穩壓 5．三端可調集成穩壓 6．電子濾波器 7．連續可調穩壓電源 8．穩壓電源軟啟動 9．阻容二極管儲發可控硅 10．電子調壓器 11．晶閘管觸發電路 12.具有放大環節的穩壓電源 13．并聯穩壓電源 14．串聯穩壓電源	1塊
16.	DZJ-09 基本門電路掛箱	包含1、二極管“與”門電路2、二極管“或”門電路 3、三極管“非”門電路4、三極管“與非門”電路 5、三極管“或非門”電路6、三極管多諧振蕩器 7、TTL“與”門8、TTL“或”門 9、TTL“非”門10、TTL“與非”門 11、與或非門電路12、對稱式多諧振蕩器	1塊
17.	DZJ-10觸發器與編譯碼計數器掛箱	包含1．RS觸發器實訓 2．JK觸發器實訓 3．D觸發器實驗 4．8421編碼器 5．8421譯碼器6、七段譯碼器 7、同步十進制計數器8、加法、減法計數器 9、與非門功能的測試10、循環多諧振蕩器	1塊
18.	DZJ-11計數器運放與時基電路掛箱	包含1、增減計數器2、進位計數器 3、555時基電路4、TTL驅動CMOS 5、CMOS驅動6、運放電路 7、單穩態電路8、同步時序電路	1塊
19.	DZJ-12數/模電和模/數轉換器掛箱	包含1、D/A轉換器2、A/D轉換器	1塊
20.	DZJ-13 綜合應用	包含1．溫控電路 2．排風扇自動啟閉電路 3．光控電路 4．光控電路開關 5．音樂(lè )門鈴電路6.航標燈 7．電子門鈴電路 8．電子報警器 9．閃光燈 10．家用臺燈調光電路	1塊
21.	連接線	Φ4自鎖連接線100CM（藍色）5條 Φ4自鎖連接線100CM（紅色）5條 Φ4自鎖連接線100CM（黑色）5條 Φ4自鎖連接線100CM（綠色）5條 Φ4自鎖連接線100CM（黃色）5條 Φ4自鎖連接線30CM（藍色）3條 Φ4自鎖連接線30CM（紅色）3條 Φ4自鎖連接線30CM（黑色）3條 Φ4自鎖連接線30CM（綠色）3條 Φ4自鎖連接線30CM（黃色）3條	1套
