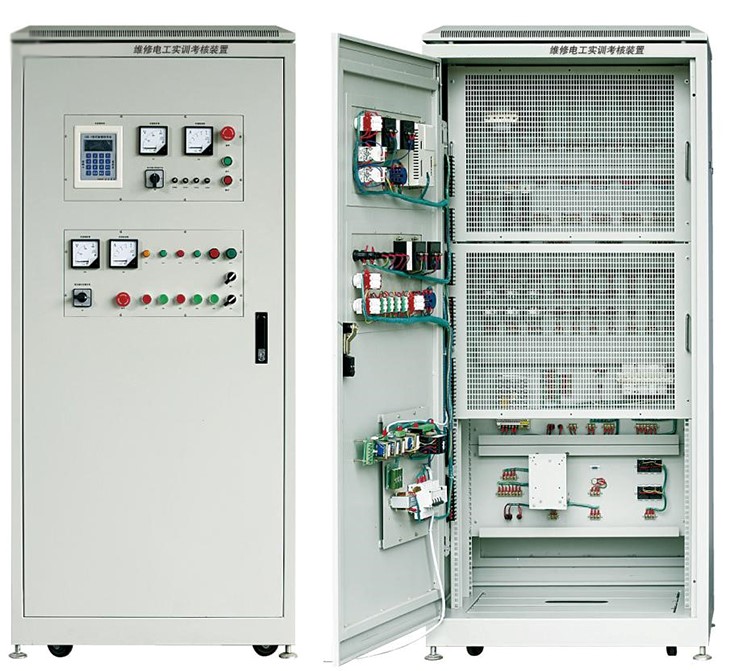

SBDG-01B型維修電工實訓考核裝置（雙面雙工位）
一、系統概述
維修電工實訓考核裝置是按照勞動和社會(huì )保障部頒發的《工人等級標準》和《職業技能鑒定》規范的要求而設計的，它適用與《初級維修電工》和《中級維修電工》教材列出的電氣控制線路進行實際操作,有利于提高學生的實際操作技能。該實訓裝置不僅可供學生進行實際操作，而且也是初級、中級維修電工技能考核的理想設備。
二、產品特點
1、維修電工實訓考核裝置采用標準配電柜為主體柜。實訓用的各種控制元氣件、走線槽、接線端子等器件，根據實訓內容學生自行布局安裝。
2、實訓裝置機械結構經特殊設計，實訓柜底部裝有四個帶剎車的萬向滑輪，使實訓裝置固定移動兩相宜，十分方便于實訓基地建設使用。
3、實訓柜采用優質冷軋鋼板加工，表面亞光密紋噴塑而成，牢固耐用，不會(huì )變形。
4、設備具有完善的安全保護功能，確保操作者的安全。輸入部分裝有電流型漏電保護器，各測量?jì)x表均有可靠的保護功能，使用安全可靠�？刂破辽线�設有實訓管理器，為學生實訓技能考核提供一個管理平臺。
5、實訓電路連接完全由學生自己動手完成�？梢猿浞职l(fā)揮學生的動手能力和問題思考能力，使學生實際操作技能迅速得到提高。
6、實訓室只需要配置三相四線制電源即可，實訓臺安裝方便，方便實訓基地建設。
7、實訓中用到的電機及線路經過特殊設計，可模擬工廠各類電機的電力拖動系統，并可滿足維修電工的安裝調試等技能訓練的要求。
8、實訓臺中所用到的元器件均采用國內名優、軍工企業、外資企業、合資企業的產品，產品性能穩定可靠。
三、實訓項目
1、電氣控制和電機拖動
1）三相異步電動機直接啟動控制
2）三相異步電動機接觸器點動控制線路
3）三相異步電動機接觸器自鎖控制線路
4）三相異步電動機定子串電阻減壓?jiǎn)?dòng)手動控制線路
5）三相異步電動機定子串電阻減壓?jiǎn)?dòng)自動控制線路
6）Y-△啟動自動控制線路
7）用倒順開關的三相異步電動機正反轉控制
8）接觸器聯鎖的正反轉控制線路
9）按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
10）雙重聯鎖的三相異步電動機正反轉控制線路
11）單向減壓?jiǎn)?dòng)及反接制動控制線路
12）能耗制動的控制線路
13）三相異步電動機的順序控制
14）三相異步電動機的多地控制
15）工作臺自動往返控制線路
16）三相線繞式異步電動機手動控制線路
17）三相線繞式異步電動機自動起動控制線路
2、電工儀表及照明
1）白熾燈電路接線
2）日光燈電路接線
3）觸摸開關控制白熾燈電路接線
4）聲控開關控制白熾燈電路接線
5）人體感應開關控制白熾燈電路接線
6）兩地控制一盞燈接線電路
7）單相電度表直接接線電路
8）單相電度表間接接線電路
9）三相三線電度表直接接線電路
10）三相三線電度表經電流互感器電路
11）功率因數表接線電路
12）電壓表、電流表接線電路
13）一只電流互感器用于單相回路的控制電路接線。
14）三只電流互感器接成星型接線電路
15）三只電流互感器接成三角型接線電路
16）電流互感器與電流表配用接線電路
17）萬能轉換開關和電壓表測量三相電壓接線
18）三相四線有功電度表直接安裝電路
19）三相四線有功電度表間接安裝電路
20）三相四線無功電度表直接安裝電路
21）三相四線無功電度表間接安裝電路
3、變頻器實驗
1）變頻器功能參數設置與操作實訓
2）變頻器報警與保護功能實訓
3）外部端子點動控制實訓
4）變頻器控制電機正反轉實訓
5）多段速度選擇變頻調速實訓
6）控制電機運行時間操作
四、技術參數
1、輸入電源：三相四線制AC380V±10% /50Hz；
2、工作環境：環境溫度范圍為-5℃-+40℃，相對濕度<85% (25℃) ，海拔<4000m；
3、裝置容量：<1.5kVA；
4、外形尺寸：800mm×600mm×1800mm；
五、技術說明
1、維修電工實訓考核設備的結構說明
◆維修電工實訓考核柜
實訓柜采用優質冷軋鋼板加工、雙表面亞光密紋噴塑而成，結構堅固耐用。
控制柜采用前后雙開門，門上裝有按壓式帶鑰匙門鎖，使用方便。
控制柜兩側板采用活動式設計結構，側板上裝有鑰匙鎖，在設備安裝或維修時，可以將兩側板拿下，便于設備的器件安裝拆卸和平時維護。
2、維修電工實訓考核設備的安全說明
1）人身安全保護體系
◆滿足國家標準，在實訓裝置的電源輸入端設有電流型漏電器，控制屏內、外或強電輸出有漏電現象時，即刻切斷總電源，確保實訓者人身安全。
◆設有電壓型漏電保護功能，避免實訓裝置表面漏電，造成觸電事故，保護實訓者人身安全。
2）設備的安全保護體系
◆實訓裝置具有現場跳閘保護，便于處理緊急事故。
3、WD-300G實訓柜內部配置
◆三相四線電源輸入，通過漏電保護器，接通總開關,由接觸器通過起、停按鈕進行操作,設有450V指針式交流電壓表一只, 通過開關的切換操作,可以監視電網的三相線電壓，設有交流電流表一只,監視設備的用電負荷。
◆管理器（含定時器兼報警記錄儀），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。
4、網孔板
冷軋鋼板加工、雙表面亞光密紋噴塑而成，堅固耐用。通過搭配元器件，學生可以自行在網孔板上固定、安裝、布局、走線和調試，培養學生的動手能力和操作技能。
5、實訓板技術說明
為了延長器件的壽命，實訓裝置將器件安裝在模板上，可由學生接線接到端子排上，并由端子排往外接線，避免低壓電氣元件因為多次旋擰而被損壞。
◆ WD01電源輸入模塊：由1個4P低壓斷路器、4個直插式熔斷器（包括：座子和熔芯）及接線端子排等組成。
◆ WD02接觸器模塊（一）：由交流接觸器和接線端子排等組成。
◆ WD03接觸器模塊（二）：由交流接觸器、熱繼電器以及接線端子排等組成。
◆ WD04熱繼電器模塊：由熱繼電器和接線端子排等組成。
◆ WD05二極管及電阻模塊：由1個10Ω\25W的電阻、4個5048二極管及接線端子排等組成。
◆ WD06時間繼電器模塊：由1只時間繼電器和接線端子排等組成。
◆ WD07繞線電機啟動電阻模塊：由3只2Ω/20W、3Ω/20W、10Ω/20W和接線端子排等組成。
◆ WD08A行程開關模塊：由2個行程開關和接線端子排等組成。
◆ WD09按鈕模塊：由4個按鈕開關和接線端子排等組成。
◆ WD12萬能轉換開關模塊：由1個萬能轉換開關和接線端子排等組成。
◆ WD12B倒順開關模塊：由1個倒順開關和接線端子排等組成。
◆ WD11日光燈模塊：由日光燈管、鎮流器、起輝器、燈管座和接線端子排等組成。
◆ WD11A白熾燈模塊：由3個白熾燈、3個普通螺口燈座和接線端子排等組成。
◆ WD13A單聯雙控開關模塊：由1個單聯雙控開關和接線端子排等組成。
◆ WD13B雙聯雙控開關模塊：由1個雙聯雙控開關和接線端子排等組成。
◆ WD13C人體感應開關模塊：由1個人體感應延時開關和接線端子排等組成。
◆ WD13D觸摸延時開關模塊：由1個觸摸延時開關和接線端子排等組成。
◆ WD13E聲控延時開關模塊：由1個聲控延時開關和接線端子排等組成。
◆ WD14A單相電度表：由1個單相電度表和接線端子排等組成。
◆ WD14B三相四線有功電度表模塊：由1個三相四線有功電能表和接線端子排等組成。
◆ WD14C三相四線無功電度表模塊：由1個三相四線無功電能表和接線端子排等組成。
◆ WD14D三相三線有功電度表模塊：由1個三相三線有功電度表和接線端子排等組成.
◆ WD21繞線電阻：由3個75Ω/75W等端子排組成
◆ WD22A交流電流表模塊：由3個指針式交流電流表和接線端子排等組成。
◆ WD22B交流電壓表、功率因素表、有功功率表：由1個指針式交流電壓表、1個三相功率因素表、1個三相有功功率表和接線端子排等組成。
◆ WD24電流互感器模塊：由3個電流互感器和接線端子排等組成。
◆ WD25轉接模塊：由接線柱和接線端子排等組成。
◆WD-BPQ變頻器：采用西門子V20高性能變頻器，三相輸出，輸出功率0.37KW。
5、實訓電機說明：
1）ZM14B三相鼠籠型異步電動機（380V/△）1只
2）ZM09C 三相繞線式異步電動機（380/Y）1只
6、維修電工實訓考核裝置配置表：
|
序號 |
型號 |
名稱 |
數量/套 |
|
1 |
|
標準機柜（含網孔板） |
1 |
|
2 |
WD-300G |
電源及儀表 |
2 |
|
3 |
WD01 |
電源輸入模塊 |
2 |
|
4 |
WD02 |
接觸器模塊（一） |
2 |
|
5 |
WD03 |
接觸器模塊（二） |
2 |
|
6 |
WD04 |
熱繼電器模塊 |
2 |
|
7 |
WD05 |
二極管及電阻模塊 |
2 |
|
8 |
WD06 |
時間繼電器模塊 |
2 |
|
9 |
WD07 |
繞線電機啟動電阻模塊 |
2 |
|
10 |
WD08A |
行程開關模塊 |
2 |
|
11 |
WD09 |
按鈕模塊 |
2 |
|
12 |
WD11 |
日光燈模塊 |
2 |
|
13 |
WD11A |
白熾燈模塊 |
2 |
|
14 |
WD12 |
萬能轉換開關模塊 |
2 |
|
15 |
WD12B |
倒順開關模塊 |
2 |
|
16 |
WD13A |
單聯雙控開關模塊 |
2 |
|
17 |
WD13B |
雙聯雙控開關模塊 |
2 |
|
18 |
WD13C |
人體感應開關模塊 |
2 |
|
19 |
WD13D |
觸摸延時開關模塊 |
2 |
|
20 |
WD13E |
聲控延時開關模塊 |
2 |
|
21 |
WD14A |
單相電度表 |
2 |
|
22 |
WD14B |
三相四線有功電度表模塊 |
2 |
|
23 |
WD14C |
三相四線無功電度表模塊 |
2 |
|
24 |
WD14D |
三相三線有功電度表模塊 |
2 |
|
25 |
WD22A |
交流電流表模塊 |
2 |
|
26 |
WD22B |
交流電壓表、功率因數表、有功功率表 |
2 |
|
27 |
WD24 |
電流互感器模塊 |
2 |
|
28 |
WD25 |
轉接模塊 |
2 |
|
29 |
WD-BPQ |
變頻器（西門子V20） |
2 |
|
30 |
-- |
ZM14三相鼠籠型異步電動機(380V/Y)1只 |
2 |
|
31 |
-- |
ZM09C三相繞線式異步電動機（380/Y）1只 |
2 |
|
32 |
-- |
實訓管理器 |
2 |
|
33 |
-- |
實訓導線 |
2 |
|
34 |
-- |
配套工具 |
2 |
SBDG-01D型維修電工實訓考核裝置（雙面雙工位）
一、系統概述
維修電工實訓考核裝置是按照勞動和社會(huì )保障部頒發的《工人等級標準》和《職業技能鑒定》規范的要求而設計的，它適用與《初級維修電工》和《中級維修電工》教材列出的電氣控制線路進行實際操作,有利于提高學生的實際操作技能。該實訓裝置不僅可供學生進行實際操作，而且也是初級、中級維修電工技能考核的理想設備。
二、產品特點
1、維修電工實訓考核裝置采用標準配電柜為主體柜。實訓用的各種控制元氣件、走線槽、接線端子等器件，根據實訓內容學生自行布局安裝。
2、維修電工實訓考核裝置機械結構經特殊設計，實訓柜底部裝有四個帶剎車的萬向滑輪，使實訓裝置固定移動兩相宜，十分方便于實訓基地建設使用。
3、實訓柜采用優質冷軋鋼板加工，表面亞光密紋噴塑而成，牢固耐用，不會(huì )變形。
4、維修電工實訓考核設備具有完善的安全保護功能，確保操作者的安全。輸入部分裝有電流型漏電保護器，各測量?jì)x表均有可靠的保護功能，使用安全可靠�？刂破辽线�設有實訓管理器，為學生實訓技能考核提供一個管理平臺。
5、實訓電路連接完全由學生自己動手完成�？梢猿浞职l(fā)揮學生的動手能力和問題思考能力，使學生實際操作技能迅速得到提高。
6、實訓室只需要配置三相四線制電源即可，實訓臺安裝方便，方便實訓基地建設。
7、實訓中用到的電機及線路經過特殊設計，可模擬工廠各類電機的電力拖動系統，并可滿足維修電工的安裝調試等技能訓練的要求。
8、實訓臺中所用到的元器件均采用國內名優、軍工企業、外資企業、合資企業的產品，產品性能穩定可靠。
三、實訓項目
1、電氣控制和電機拖動
1）三相異步電動機直接啟動控制
2）三相異步電動機接觸器點動控制線路
3）三相異步電動機接觸器自鎖控制線路
4）三相異步電動機定子串電阻減壓?jiǎn)?dòng)手動控制線路
5）三相異步電動機定子串電阻減壓?jiǎn)?dòng)自動控制線路
6）Y-△啟動自動控制線路
7）用倒順開關的三相異步電動機正反轉控制
8）接觸器聯鎖的正反轉控制線路
9）按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
10）雙重聯鎖的三相異步電動機正反轉控制線路
11）單向減壓?jiǎn)?dòng)及反接制動控制線路
12）能耗制動的控制線路
13）三相異步電動機的順序控制
14）三相異步電動機的多地控制
15）工作臺自動往返控制線路
16）三相線繞式異步電動機手動控制線路
17）三相線繞式異步電動機自動起動控制線路
2、電工儀表及照明
1）白熾燈電路接線
2）日光燈電路接線
3）觸摸開關控制白熾燈電路接線
4）聲控開關控制白熾燈電路接線
5）人體感應開關控制白熾燈電路接線
6）兩地控制一盞燈接線電路
7）單相電度表直接接線電路
8）單相電度表間接接線電路
9）三相三線電度表直接接線電路
10）三相三線電度表經電流互感器電路
11）功率因數表接線電路
12）電壓表、電流表接線電路
13）一只電流互感器用于單相回路的控制電路接線。
14）三只電流互感器接成星型接線電路
15）三只電流互感器接成三角型接線電路
16）電流互感器與電流表配用接線電路
17）萬能轉換開關和電壓表測量三相電壓接線
18）三相四線有功電度表直接安裝電路
19）三相四線有功電度表間接安裝電路
20）三相四線無功電度表直接安裝電路
21）三相四線無功電度表間接安裝電路
四、技術參數
1、輸入電源：三相四線制AC380V±10% /50Hz；
2、工作環境：環境溫度范圍為-5℃-+40℃，相對濕度<85% (25℃) ，海拔<4000m；
3、裝置容量：<1.5kVA；
4、外形尺寸：800mm×600mm×1800mm；
五、技術說明
1、維修電工實訓考核設備的結構說明
◆維修電工實訓考核柜
實訓柜采用優質冷軋鋼板加工、雙表面亞光密紋噴塑而成，結構堅固耐用。
控制柜采用前后雙開門，門上裝有按壓式帶鑰匙門鎖，使用方便。
控制柜兩側板采用活動式設計結構，側板上裝有鑰匙鎖，在設備安裝或維修時，可以將兩側板拿下，便于設備的器件安裝拆卸和平時維護。
2、維修電工實訓考核設備的安全說明
1）人身安全保護體系
◆滿足國家標準，在實訓裝置的電源輸入端設有電流型漏電器，控制屏內、外或強電輸出有漏電現象時，即刻切斷總電源，確保實訓者人身安全。
◆設有電壓型漏電保護功能，避免實訓裝置表面漏電，造成觸電事故，保護實訓者人身安全。
2）設備的安全保護體系
◆實訓裝置具有現場跳閘保護，便于處理緊急事故。
3、WD-300G實訓柜內部配置
◆三相四線電源輸入，通過漏電保護器，接通總開關,由接觸器通過起、停按鈕進行操作,設有450V指針式交流電壓表一只, 通過開關的切換操作,可以監視電網的三相線電壓，設有交流電流表一只,監視設備的用電負荷。
◆管理器（含定時器兼報警記錄儀），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。
4、網孔板
冷軋鋼板加工、雙表面亞光密紋噴塑而成，堅固耐用。通過搭配元器件，學生可以自行在網孔板上固定、安裝、布局、走線和調試，培養學生的動手能力和操作技能。
5、實訓板技術說明
為了延長器件的壽命，實訓裝置將器件安裝在模板上，可由學生接線接到端子排上，并由端子排往外接線，避免低壓電氣元件因為多次旋擰而被損壞。
◆ WD01電源輸入模塊：由1個4P低壓斷路器、4個直插式熔斷器（包括：座子和熔芯）及接線端子排等組成。
◆ WD02接觸器模塊（一）：由交流接觸器和接線端子排等組成。
◆ WD03接觸器模塊（二）：由交流接觸器、熱繼電器以及接線端子排等組成。
◆ WD04熱繼電器模塊：由熱繼電器和接線端子排等組成。
◆ WD05二極管及電阻模塊：由1個10Ω\25W的電阻、4個5048二極管及接線端子排等組成。
◆ WD06時間繼電器模塊：由1只時間繼電器和接線端子排等組成。
◆ WD07繞線電機啟動電阻模塊：由3只2Ω/20W、3Ω/20W、10Ω/20W和接線端子排等組成。
◆ WD08A行程開關模塊：由2個行程開關和接線端子排等組成。
◆ WD09按鈕模塊：由4個按鈕開關和接線端子排等組成。
◆ WD12萬能轉換開關模塊：由1個萬能轉換開關和接線端子排等組成。
◆ WD12B倒順開關模塊：由1個倒順開關和接線端子排等組成。
◆ WD11日光燈模塊：由日光燈管、鎮流器、起輝器、燈管座和接線端子排等組成。
◆ WD11A白熾燈模塊：由3個白熾燈、3個普通螺口燈座和接線端子排等組成。
◆ WD13A單聯雙控開關模塊：由1個單聯雙控開關和接線端子排等組成。
◆ WD13B雙聯雙控開關模塊：由1個雙聯雙控開關和接線端子排等組成。
◆ WD13C人體感應開關模塊：由1個人體感應延時開關和接線端子排等組成。
◆ WD13D觸摸延時開關模塊：由1個觸摸延時開關和接線端子排等組成。
◆ WD13E聲控延時開關模塊：由1個聲控延時開關和接線端子排等組成。
◆ WD14A單相電度表：由1個單相電度表和接線端子排等組成。
◆ WD14B三相四線有功電度表模塊：由1個三相四線有功電能表和接線端子排等組成。
◆ WD14C三相四線無功電度表模塊：由1個三相四線無功電能表和接線端子排等組成。
◆ WD14D三相三線有功電度表模塊：由1個三相三線有功電度表和接線端子排等組成.
◆ WD21繞線電阻：由3個75Ω/75W等端子排組成
◆ WD22A交流電流表模塊：由3個指針式交流電流表和接線端子排等組成。
◆ WD22B交流電壓表、功率因素表、有功功率表：由1個指針式交流電壓表、1個三相功率因素表、1個三相有功功率表和接線端子排等組成。
◆ WD24電流互感器模塊：由3個電流互感器和接線端子排等組成。
◆ WD25轉接模塊：由接線柱和接線端子排等組成。
5、實訓電機說明：
1）ZM14B三相鼠籠型異步電動機（380V/△）1只
2）ZM09C 三相繞線式異步電動機（380/Y）1只
6、維修電工實訓考核裝置配置表：
|
序號 |
型號 |
名稱 |
數量/套 |
|
1 |
|
標準機柜（含網孔板） |
1 |
|
2 |
WD-300G |
電源及儀表 |
2 |
|
3 |
WD01 |
電源輸入模塊 |
2 |
|
4 |
WD02 |
接觸器模塊（一） |
2 |
|
5 |
WD03 |
接觸器模塊（二） |
2 |
|
6 |
WD04 |
熱繼電器模塊 |
2 |
|
7 |
WD05 |
二極管及電阻模塊 |
2 |
|
8 |
WD06 |
時間繼電器模塊 |
2 |
|
9 |
WD07 |
繞線電機啟動電阻模塊 |
2 |
|
10 |
WD08A |
行程開關模塊 |
2 |
|
11 |
WD09 |
按鈕模塊 |
2 |
|
12 |
WD11 |
日光燈模塊 |
2 |
|
13 |
WD11A |
白熾燈模塊 |
2 |
|
14 |
WD12 |
萬能轉換開關模塊 |
2 |
|
15 |
WD12B |
倒順開關模塊 |
2 |
|
16 |
WD13A |
單聯雙控開關模塊 |
2 |
|
17 |
WD13B |
雙聯雙控開關模塊 |
2 |
|
18 |
WD13C |
人體感應開關模塊 |
2 |
|
19 |
WD13D |
觸摸延時開關模塊 |
2 |
|
20 |
WD13E |
聲控延時開關模塊 |
2 |
|
21 |
WD14A |
單相電度表 |
2 |
|
22 |
WD14B |
三相四線有功電度表模塊 |
2 |
|
23 |
WD14C |
三相四線無功電度表模塊 |
2 |
|
24 |
WD14D |
三相三線有功電度表模塊 |
2 |
|
25 |
WD22A |
交流電流表模塊 |
2 |
|
26 |
WD22B |
交流電壓表、功率因數表、有功功率表 |
2 |
|
27 |
WD24 |
電流互感器模塊 |
2 |
|
28 |
WD25 |
轉接模塊 |
2 |
|
29 |
-- |
ZM14三相鼠籠型異步電動機(380V/Y)1只 |
2 |
|
30 |
-- |
ZM09C三相繞線式異步電動機（380/Y）1只 |
2 |
|
31 |
-- |
實訓管理器 |
2 |
|
32 |
-- |
實訓導線 |
2 |
|
33 |
-- |
配套工具 |
2 |
