SBDTH-3E型電工電子電拖綜合實驗裝置
電工電子電拖綜合實驗裝置開設《電路原理》、《電工技術》、《數字電路》等課程實驗。學生可以明顯直觀地了解線路結構與實驗原理、使學生在電路基礎實驗的基本知識、基本方法和基本技能方面受到較系統的教育與訓練，加深與鞏固對電路的基本概念和規律的認識，培養學生具有初步的實驗能力，良好的實驗習慣以及嚴謹的科學態度與作風，為后續實驗課程以及從事電路基礎方面的科研工作打好的基礎。
一、概述
"電工電子電拖綜合實驗裝置"是本公司在總結國內電工實訓設備基礎上采用成熟的技術推出的新型實訓裝置，綜合了目前我國大學本科、專科、中專及職校"電路分析"、"電工基礎"、"電工學"、 "模擬電子技術"、 "數字電路"、"電機控制"、"繼電接觸控制"及"電力拖動"等課程實訓大綱的要求而研制，特別適用于高等院�，F有實訓設備的更新?lián)Q代，及中專、職校等新建或擴建實訓室，迅速開設實訓課提供了理想的實訓設備。
(參考圖片)
二、特點
1.綜合性強：綜合了目前國內各類學校電類基礎課程的全部實訓項目。
2.適應性強：實訓的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可擴展功能或開發新實訓。
3.整套性強：從儀器儀表、專用電源到實訓連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實訓的需要進行配套。
4.一致性強：實訓器件選擇合理、配套完整，使多組實訓結果有良好的同一性，便于教師組織和指導實訓教學。
5.直觀性強：本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實訓掛件任務明確，操作、維護簡便。
三、功能
1.本裝置可提供實訓所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量?jì)x表（電壓、電流、功率、功率因數）、各實訓掛箱及電機等。
2.能完成"電工基礎"、"電工學"中的疊加、戴維南、雙口網絡(luò )、諧振、選頻及一、二階電路等實訓。
3.能完成"電路分析"、"電工學"中的單相、三相、日光燈、變壓器、互感器及電度表等實訓。
4.能完成"電機控制"、"繼電接觸控制"及"電力拖動"等課程實訓。
四、技術性能
1.輸入電源：三相四線(或三相五線) 380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.外形尺寸：160×70×153cm3
4.裝置容量：＜1.5KVA
五、實驗項目
（一）電工技術實驗項目
1.基本電工儀表的使用與測量誤差的計算
2.減少儀表測量誤差的方法
3.線性與非線性電路元件伏安特性的測繪
4.電位、電壓的測定及電路電位圖的繪制
5.基爾霍夫定律訓證及故障判斷
6.疊加定理訓證及故障判斷
7.電壓源與電流源的等效變換
8.戴維南定理的訓證
9.諾頓定理訓證
10.雙口網絡(luò )測試
11.互易定理訓證
12.受控源VCCS、VCVS、CCVS、CCCS的實訓研究
13.典型電信號的觀察與測量
14.RC一階電路響應的測試
15.二階動態電路響應的研究
16.R、L、C元件阻抗特性的測試
17.RC串、并聯選頻網絡(luò )特性測試
18.R、L、C串聯諧振電路的研究
19.用三表法測量交流電路等效參數
20.正弦穩態交流電路相量的研究（日光燈功率因數提高實訓）
21.互感實訓
22.單相鐵心變壓器特性的測試
23.三相交流電路電壓、電流的測量
24.三相電路功率的測量
25.單相電度表的校訓
26.功率因數及相序的測量
27.負阻抗變換器及其應用
28.回轉器及其應用
（二）模擬電路部分
1.常用電子儀器的使用
2.單管放大電路的測量
3.場效應管放大器
4.負反饋放大器
5.差動放大器
6.集成運放基本運算電路
7.集成運放比較器
8.集成運算放大器的有源濾波器
9.RC正弦波振蕩器
10.LC正弦波振蕩器
11.低頻功率放大器（Ⅰ）─OTL 功率放大器
12.低頻功率放大器（Ⅱ）─集成功率放大器
13.集成穩壓器穩壓電源
14.串聯型晶體管穩壓電源
15.電容三點式LC振蕩器
★16.集成乘法器幅度調制電路
★17.振幅解調器（包絡(luò )檢波）
★18.振幅解調器（同步檢波）
★19.變容二極管調頻器
★20.電容耦合回路相位鑒頻器
★21.鎖相環頻率調制器
★22.鎖相環鑒頻器
（三）數字電路部分
1.數字電路實驗基礎
2.集成邏輯門電路的邏輯功能
3.組合邏輯電路的分析
4.數據選擇器
5.小規模組合邏輯電路的設計
6.中規模組合邏輯電路的設計
7.觸發器
8.同步時序邏輯電路的分析
9.中規模集成時序邏輯器件的應用
10.同步時序電路的設計
11.序列信號發生器
12.數字鐘
（四）電力拖動實驗
1.三相異步電動機的使用與起動
2.三相電動機接觸器點動正轉控制線路
3.三相電動機具有自鎖的正轉控制線路
4.三相電動機具有過找保護的正轉控制線路
5.三相電動機接觸器聯鎖的正反轉控制線路
6.三相電動機按鈕聯鎖的正反轉控制線路
7.三相電動機按鈕接觸器復合聯鎖控制線路
8.三相電動機接觸器控制Y/△降壓起動
9.三相電動機時間繼電器控制Y/△降壓起動
10.工作臺自動往返控制線路
11.三相異步電動機反接制動控制電路
12.三相異步電動機多地控制
13.電動葫蘆電路維修控制線路
六、裝置的配備
裝置由主機箱、實驗桌、實訓屏、實訓掛箱、移動矮柜、示波器架、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。支架與桌腳一體，鋁合金結構，實訓掛箱、各實驗模塊可根據實驗需求自由組合放置。
(一) SBDG-01實訓主機箱
主機箱外殼為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實訓提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下：
1.三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
2.設有450V指針式交流電壓表1只，通過轉換開關，指示電源輸入的三相電壓。
★3.實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡(luò )的情況下，教室整套智能電源管理系統可離線獨立運行。
（1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
（2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。
（3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
（4）后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：
①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
（5）報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
（6）用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、合法性。
4.交流電源：
（1）提供三相固定380V交流電源，電流型電壓型漏電開關保護，通過轉換開關測量三相輸出線電壓。
（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。
5.直流電源
（1）提供兩路低壓穩壓直流0.0～30V/1A連續可調電源，配有數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能。
（2）還設有±5V兩路直流穩壓電源，±12V兩路直流穩壓電源，并有發光管指示。
（3）提供一路0～500mA連續可調恒流源，分2mA、20mA、500mA三檔，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
★ 6.功率輸出函數發生器：
（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
（2）大屏幕LCD顯示輸出頻率、波形、減值。
（3）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
（4）頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
（5）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
（6）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
（7）內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。
7.智能測量?jì)x表
（1）智能交流數字電壓表
交流數字電壓表1只，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-500V，頻率范圍：10Hz-20Hz。手動量程為：10V、100V、500V。測量精度為0.5級。具有數據存儲與查詢功能。
（2）智能交流數字電流表
交流數字電流表1只，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-5A，頻率范圍：10Hz-20Hz。手動量程為：100mA、1A、5A。測量精度為0.5級。具有數有數據存儲與查詢功能。
（3）直流數顯電壓表一只：采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-200V。手動量程為：2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
（4）直流數顯毫安表一只：采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
★（5）SBDG-06單相智能功率、功率因數表
1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度范圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
8.日光燈引線端口。
9.配備實訓用220V/30W日光燈管及支架一套。220V/30W日光燈管及支架一套置于主機箱底部，即不占空間又便于實訓狀況觀察。
10、提供～220V插座2只，為外部?jì)x器提供工作電源。
（二）SBDG-02實訓桌
實驗桌結構：實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材，組成電氣實驗掛箱支架。支架與主機箱實驗掛箱配套，上下方便，左右移位自如。
（三）儲存柜：配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
（四）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用30×30×1.2mm 的方管；
3．凳面采用240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色。
(五)實訓組件掛箱
1.SBDG-03電路基礎實訓箱
提供基爾霍夫定律（可設置三個典型故障點）、疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡(luò )、互易定理、R、L、C串聯諧振電路（L用空心電感）、R、C串并聯選頻電路及一階、二階動態電路等實訓。各實訓器件齊全，實訓單元隔離分明，實訓線路完整清晰，訓證性實訓與設計性實訓相結合。
2.SBDG-04交流電路實訓箱
提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實訓。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個并聯的白熾燈羅口燈座(每組設有三個開關控制三個負載并聯支路的通斷)，可插60W以下的白熾燈九只，各燈組設有電流插座；日光燈實訓器件有30W整流器、電容器（1uF/500V、2.2uF/500V、4.7uF/500V）、啟輝器及短接按鈕；互感線圈一組，實訓時臨時掛上，兩個空心線圈L1 、L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實訓時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實訓方便；鐵芯變壓器一只（50VA、36V/220V），原副邊均設有保險絲便于電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器應用等實訓。
3.SBDG-05元件箱
設有三組高壓電容（每組1uF/500V、2.2uF/500V 、4.7uF/500V高壓電容各一只），用以改變功率因數實訓；提供實訓所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進制可調電阻箱，阻值為0～99999.9Ω/2W。
4.SBDG-10受控源(四路)、回轉器、負阻抗變換器
提供流控電壓源CCVS、壓控電流源VCCS、壓控電壓源VCVS、流控電流源CCCS、回轉器及負阻抗變換器等實訓模塊。四組受控源、回轉器、負阻抗變換器均采用標準網絡(luò )符號。
5.電子技術實驗模塊
實訓電路板模塊由PCB面板與磁吸固定機構組成，實訓電路板設有參數測試點、故障設置開關，實訓電路板PCB面板表面清爽、實訓電路及符號線條清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，選取相應實訓電路板模塊等。
實訓電路板模塊配有公共實訓基座，公共實訓基座與實訓電路板模塊磁吸固定機構相配套，實訓時只需把實訓電路板模塊放置公共實訓基座上即可牢固吸附在公共實訓基座上，然后做所需實訓項目。公共實訓基座結構符合人體工程學設計，實訓操作方便，科學合理。
5.1.模擬電路實訓模塊
（1）晶體管放大電路一
模塊上具有電源供電指示及供電單元、晶體管放大單元模塊電路，可完成單管放大電路實驗、兩級放大電路實驗、負反饋放大電路實驗等試驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
（2）晶體管放大電路二
模塊上具有電源供電指示及供電單元、差分放大電路、場效應管放大電路，可完成場效應管放大電路實驗以及差動放大器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
（3）波形發生電路
模塊上具有電源供電指示及供電單元、波形發生電路，可完成RC正弦波振蕩器實驗、LC正弦波振蕩器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
（4）集成運放電路
模塊上具有電源供電指示及供電單元和集成功放放大電路實驗內容等，同時模塊還提供各種實驗中所需要的電阻、電容、二極管等常用元器件以滿足實驗需求。
（5）功率放大電路
模塊上具有電源供電指示及供電單元、功率放大電路，可完成OTL功率放大電路、集成功率放大電路等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
（6）直流穩壓電源電路
模塊上具有電源供電指示及供電單元、整流電路、輸入濾波、輸出濾波、可調集成穩壓、二極管穩壓、晶體管串聯穩壓、晶閘管可控整流、固定集成穩壓電路，可完成各種穩壓電路實驗內容。
（7）電容三點式LC振蕩器電路
直流+12V供電，獨立電源開關；西勒和克拉潑電路切換測試，靜態工作點可調，振蕩回路電容值可選。熟悉靜態工作點、耦合電容、反饋系數、等效Q值對振蕩器振蕩幅度和頻率的影響
（8）集成乘法器幅度調制電路
直流±12V供電，獨立電源開關；實現AM，DSB，SSB三種調幅波，觀察三種調幅波的頻譜特征，研究已調波與調制信號、載波之間的關系。
（9）振幅解調器（包絡(luò )檢波）電路
直流+12V供電，獨立電源開關；實現對調幅信號的相干檢波。理解同步檢波器能解調各種AM波、DSB波以及SSB波的概念
（10）振幅解調器（同步檢波）電路
直流+12V供電，獨立電源開關；適合于解調信號電平較大（俗稱大信號）的AM波。它具有電路簡單，檢波線性好，易于實現等優點。
（11）變容二極管調頻器電路
直流+12V供電，獨立電源開關；實現靜態調制和動態調制，掌握用變容二極管調頻振蕩器實現FM的方法；
（12）電容耦合回路相位鑒頻器電路
直流+12V供電，獨立電源開關；具有相位鑒頻和斜率鑒頻兩種方式，解電容耦合回路相位鑒頻器的工作原理，熟悉初、次級回路電容、耦合電容對于電容耦合回路相位鑒頻器工作的影響。
（13）鎖相環頻率調制器電路
直流+12V供電，獨立電源開關；采用4046實現的頻率調制器，掌握用4046集成電路實現頻率調制的原理和方法。
（14）鎖相環鑒頻器電路
直流+12V供電，獨立電源開關；采用4046實現的頻率解調器，了解用4046集成電路實現頻率解調的原理，加深鎖相環工作原理的理解。
5.2.數字電路實訓模塊
（1）DIP拓展電路一
模板上具有電源供電指示及供電單元、2組14腳鎖緊插座，方便擴展使用各種數字芯片，拓展實訓內容。
（2）DIP拓展電路二
模板上具有電源供電指示及供電單元、1組20腳鎖緊插座，軍品圓孔型直插式IC插座，方便擴展使用各種數字芯片，拓展實訓內容。
（3）DIP拓展電路三
模板上具有電源供電指示及供電單元、2塊400孔面包板，提供16路單排插座轉鍍金臺階插座電路，方便擴展使用各種數字芯片，自由搭建實驗電路，拓展實訓內容。
（4）邏輯電平輸出電路
模塊上具有電源供電指示及供電單元、2組TTL三態輸出電路單元（帶三色指示燈）、16路TTL電平輸出單元（帶三色指示燈）、16路帶驅動TTL電平指示單元（三色指示燈），提供實驗所需各種邏輯電平資源。
（5）LED顯示電路模塊
模塊上具有電源供電指示及供電單元、共陰數碼管單元、共陽數碼管單元、8*8LED點陣單元，6組LED數碼管及配套驅動顯示單元，可在模塊上完成各種LED基礎顯示實驗及數字時鐘實驗。
（6）數電選配芯片套件
提供1套實驗所需各種數字邏輯芯片，滿足常規數字電路實驗和學生自行創(chuàng )新實驗的需求。
6.電氣控制實訓掛箱：鋁質面板，后蓋由拉模成型鋁型材與注塑成型塑料件構成，電氣元件接線點都已引到安全插座，實驗接線方便安全、快捷。
（1）電氣控制實訓掛箱一：交流接觸器2只
（2）電氣控制實訓掛箱二：交流接觸器1只、熱繼電器1只
（3）電氣控制實訓掛箱三：時間繼電器1只，按鈕紅、黃、綠
（4）電氣控制實訓掛箱四：行程開關4只，交流接觸器1只，按鈕1只，電阻（510Ω/25W）2只

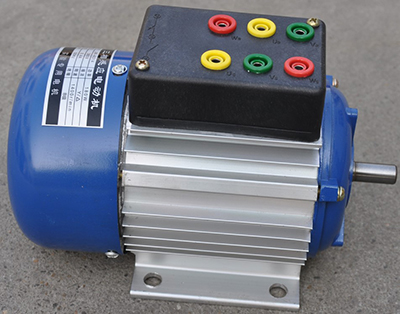

7.三相交電機2臺：380V/180W，鋁質外殼。
8.實訓連接線
根據不同實訓項目的特點，配備兩種不同的實訓聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。
七、裝置的主要優點及安全保護體系
1.三相四線制(或三相五線制)電源輸入，總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。
2.控制屏電源由接觸器通過起、停按鈕進行控制。
3.三相交流電源0～450V連續可調，單相交流電源0～250V連續可調，設有三相同軸聯動自耦調壓器（1.5KVA）一臺，可更好地滿足教學實訓要求。
4.屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷總電源，確保實訓進程安全。
5.屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
6.屏上三相調壓器付邊設有一套過流保護裝置。調壓器輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源。
7.測量?jì)x表精度高，采用精密鏡面指針式（帶超量程告警）、數字化、智能化及人機對話模式，符合現代測量?jì)x表發展方向。
8.各種電源及各種儀表均有可靠的保護功能。
9.實訓連接線及插座采用不同的結構，使用安全、可靠、防觸電。
八、總配表
|
序號 |
配置名稱 |
型號規格 |
單位 |
數量 |
備注 |
|
1 |
主機箱 |
SBDG-01 |
臺 |
1 |
|
|
2 |
實訓桌 |
SBDG-02 |
套 |
1 |
含電氣實訓屏 |
|
3 |
學生凳 |
|
張 |
2 |
|
|
4 |
儲存柜 |
|
個 |
1 |
|
|
5 |
示波器架 |
|
個 |
1 |
|
|
6 |
磁吸式實訓基座 |
|
套 |
1 |
|
|
7 |
電工實訓掛箱 |
SBDG-03電路基礎實訓掛件 |
套 |
1 |
|
|
SBDG-04交流電路實訓掛件 |
|||||
|
SBDG-05元件箱 |
|||||
|
SBDG-10受控源（四路）、回轉器、負阻抗變換器 |
|||||
|
8 |
電拖實驗掛箱 |
DQ0202電氣控制實訓掛箱一 |
套 |
1 |
|
|
DQ0203電氣控制實訓掛箱二 |
|||||
|
DQ0204電氣控制實訓掛箱三 |
|||||
|
DQ0205電氣控制實訓掛箱四 |
|||||
|
9 |
三相鼠籠異步電機 |
電動機AC380V 180W 鋁質外殼 |
臺 |
1 |
|
|
電動機AC380V 180W 鋁質外殼 |
臺 |
1 |
帶離心開關 |
||
|
10 |
電子技術實訓模塊 |
|
套 |
1 |
表一 |
|
11 |
絕緣皮 |
|
塊 |
1 |
|
|
12 |
高可靠護套結構手槍插式實訓連接線 |
|
套 |
1 |
每套40根 |
|
13 |
電流測量插頭線 |
|
套 |
1 |
|
|
14 |
指導書 |
|
本 |
1 |
|
|
15 |
★配套教學資源 |
注：購買12臺以下無此項配置 |
套 |
共1 |
附件 |
表一：實訓電路板模塊配置清單（磁吸式）
|
序號 |
模電實訓電路板模塊名稱 |
序號 |
數電實訓電路板模塊名稱 |
|
1 |
晶體管放大電路一 |
1 |
DIP拓展電路一 |
|
2 |
晶體管放大電路二 |
2 |
DIP拓展電路二 |
|
3 |
波形發生電路 |
3 |
DIP拓展電路三 |
|
4 |
集成運放電路 |
4 |
邏輯電平輸出電路 |
|
5 |
功率放大電路 |
5 |
LED顯示電路模塊 |
|
6 |
直流穩壓電源電路 |
6 |
數電選配芯片套件 |
|
7 |
電容三點式LC振蕩器電路 |
|
|
|
8 |
集成乘法器幅度調制電路 |
|
|
|
9 |
振幅解調器（包絡(luò )檢波）電路 |
|
|
|
10 |
振幅解調器（同步檢波）電路 |
|
|
|
11 |
變容二極管調頻器電路 |
|
|
|
12 |
電容耦合回路相位鑒頻器電路 |
|
|
|
13 |
鎖相環頻率調制器電路 |
|
|
|
14 |
鎖相環鑒頻器電路 |
|
|
