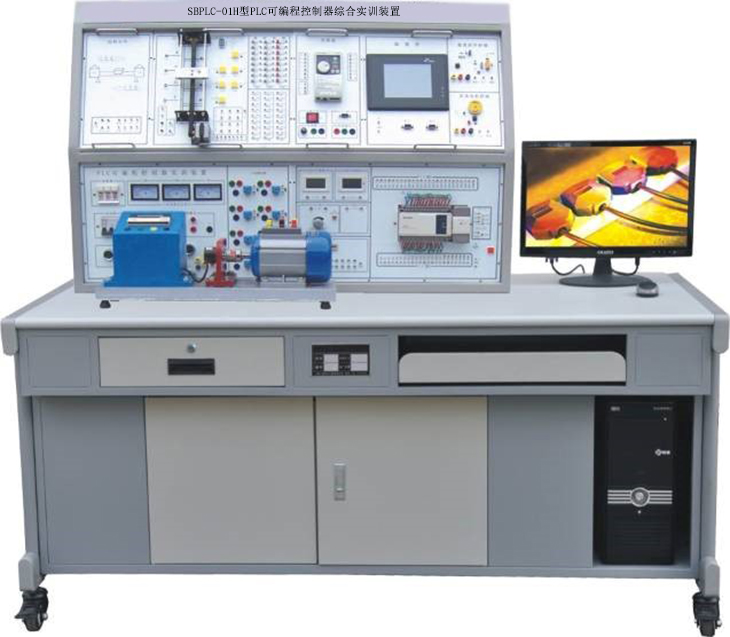

序號

編號

控制對象實訓模塊

實訓教學目標

1

SX1

基礎實驗

PLC基本指令實訓，掌握PLC基本邏輯指令的編寫方法。

2

SX2

天塔之光

通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。

3

SX3

LED數碼管顯示PLC控制/五相步進電機

通過PLC控制數碼管的段選和位選，掌握定時器和比較指令的編寫方法。通過五相步進電機的控制，掌握五相步進電機的控制和控制原理

4

SX4

郵件分揀機

通過對郵件分揀機材料（“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令的編寫方法。

5

SX5

自控軋鋼機

通過對自控軋鋼機材料（“鋼錠”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。

6

SX6

水塔水位

通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。

7

SX7

多種液體混合裝置

通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。

8

SX8

自控成型機

通過對自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。

9

SX9

十字路口交通燈

通過對十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。

10

SX10

機械手控制

通過對機械手停留“位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。

11

SX11

裝配流水線

通過對“生產流水線”順序加工過程控制，掌握順序控制指令的編寫方法。

12

SX12

四節傳送帶

通過對四節傳送帶控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。

13

SX13

自動送料裝車

通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。

14

SX14

洗衣機

通過對洗衣機狀態的控制，掌握基本邏輯指令和定時器指令的編寫方法

15

SX15

電鍍系統

通過對電鍍生產線的控制，掌握步進指令的編寫方法。

16

SX16

變頻器掛箱（1）

采用施耐德變頻器

17

SX17

變頻器掛箱（2）

采用ABB變頻器

18

SX18

變頻器掛箱（3）

采用三菱變頻器

19

SX19

變頻器掛箱（4）

采用西門子變頻器

20

WK1

觸摸屏掛箱

采用西門子觸摸屏

序號

名稱

型號

數量

單位

備注

1

實訓桌

1

張

2

實訓屏

1

張

3

電源模塊

1

套

4

PLC主機(1)

S7-1500(CPU1511C-1PN)+MMC+導軌

1

臺

5

PLC主機（2）

FX3U-48MR+FX3U-3A-ADP

1

臺

6

觸摸屏掛箱

KTP700Baisic PN

1

臺

7

通訊電纜

USB-FXSC09

1

條

8

網線

1

條

9

實訓模塊

基礎實驗

1

塊

10

天塔之光

1

塊

11

LED數碼管顯示PLC控制/五相步進電機

1

塊

12

郵件分揀機

1

塊

13

自控軋鋼機/音樂(lè )噴泉控制

1

塊

14

水塔水位

1

塊

15

多種液體混合裝置

1

塊

16

自控成型機

1

塊

17

十字路口交通燈

1

塊

18

機械手控制

1

塊

19

裝配流水線

1

塊

20

自動送料裝車

1

塊

21

運料小車控制模型

1

塊

22

洗衣機

1

塊

23

電鍍系統

1

塊

24

四節傳送帶/搶答器

1

塊

25

施耐德變頻器掛箱（1）

1

塊

26

ABB變頻器掛箱（2）

1

塊

27

三菱變頻器掛箱（3）

1

塊

FR-D740 0.75KW

28

變頻器掛箱（4）

1

塊

G120C

29

交流伺服掛箱

1

塊

V90

30

網孔板及實訓配件

1

套

31

電機

交流380V三相鼠籠式異步電動機

1

臺

32

微型延時電機

三相異步電機帶離心開關

1

臺

33

儀表模塊

含交流電壓表、電流表、功率因數表

1

套

34

轉速機械功率測量?jì)x

含轉速轉矩及機械功率三位半顯示

1

套

35

電源模塊

含三相交直流電源、整流橋、實訓用變壓器：（輸入）380v/220v（輸出）110v、36v、20v(兩組)、12v、6.3v；勵磁電源等

1

套

36

測量?jì)x表

含數字交流電壓表、電流表，直流電壓表，直流電流表

1

套

37

可調負載

3只大功率磁盤電阻

1

套

38

電力拖動模塊1

含三相漏電保護斷路器、3P熔斷器、1P熔斷器、時間繼電器、指示燈、交流接觸器、熱繼電器、按鈕、急停開關、端子排等。

1

套

39

電力拖動模塊2

含行程開關、主令開關、萬能轉換開關、交流接觸器、熱繼電器、電子時間繼電器、指示燈、按鈕、端子排等。

1

套

40

機床考核模塊

包括車床、銑床、鉆床及答題器

套

41

空氣開關

1

個

42

保險絲

1

個

43

交流接觸器

7

個

44

熱繼電器

4

個

45

熱繼電器

4

個

46

行程開關

1

個

47

控制變壓器

1

套

48

晶閘管主電路模塊

1

套

49

輔材

1

套

50

電機固定導軌

不銹鋼材質，光碼測速系統，數顯轉速表

1

套

51

19芯航空線

2米

4

根

52

軟件

演示板原程序及編程軟件

1

套

53

觸摸屏編程軟件

1

套

54

三菱編程軟件

1

套

55

三菱仿真軟件

1

套

56

智能考核軟件

1

套

57

維修電工電力拖動仿真軟件

1

套

58

西門子仿真軟件

1

套

59

實驗臺

學生桌及控制屏

1

套

60

說明書

實驗指導

1

冊

61

連接線

實驗連接線50CM自鎖線

50

條

62

15CM自鎖線

10

條

63

系統排線

1

條

64

Ф4電機安全疊加連線

30

條
