"追求技術進步、服務科教興國、支持教育事業"
SBKJ-EP25嵌入式實驗開發系統
EDA/SOPC系統綜合開發平臺是一款基于Altera公司最新的CycloneIII/IV/V 系列 FPGA的高端實驗開發平臺。獨有的GUI人機操作界面、采用系統底板+核心板+擴展板的靈活設計，并配備有多種擴展模塊供用戶自行選擇配置。
開發平臺特性
GUI軟件操作界面：
獨家采用GUI人機操作界面。整合開發平臺上的硬件資源，可顯示設備相關信息、檢測設備各模塊是否正常運行等。提高學生動手興趣和積極性，通過對設備各模塊的檢測和實驗的演示，方便老師培訓和設備檢修。

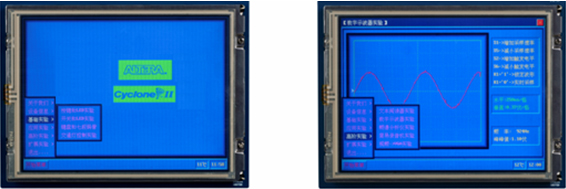

GUI圖像操作主界面 數字示波器實驗界面

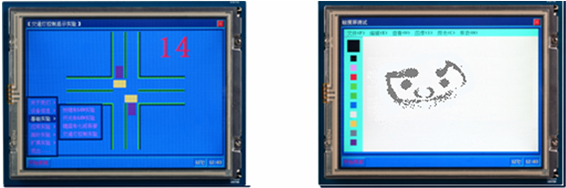

交通燈實驗界面 繪圖及色彩填充界面
模塊化的靈活設計：
開發平臺采用系統底板+核心板+擴展板的設計方法，通過選擇不同的核心板和擴展板構成不同功能的開發平臺。能最大限度的滿足用戶的性能需求。模塊化的設計能使用戶對系統設計有清晰的認識。
開發平臺硬件資源
NIOSII-EP4CE40 FPGA核心板
核心板采用10層高精度PCB設計，系統運行更加穩定、可靠。
主芯片采用Altera公司的CycloneIV系列級FPGA EP4CE40F23C8N，門電路高達360萬門。
FPGA配置芯片采用EPCS16，容量高達16M BIT，擦寫次數高達上萬次。
提供JTAG編程模式。
核心板與系統板連接后，板載USB-Blaster電纜；只需要一根USB線就可以對核心板進行程序下載。
一路50M高速、穩定的時鐘源。
一路系統復位電路。
系統電源管理模塊能夠提供+5V、+3.3V、+2.5V、1.2V等多種不同電壓的電源輸出供系統使用。
提供兩路SRAM，芯片采用IDT71V416-10P。容量高達256K*32BIT。
一路FLASH 芯片采用AM29L128M。容量高過16M*8BIT。
一路16M*16BIT SDRAM。
系統提供四位通用的復位按鍵和四位通用的發光管和一個靜態七段碼管顯示。
核心板提供與核心板其它資源不復用的190個以上的IO供用戶二次開發使用。
EDA/SOPC系統板
標配854*480 24位 TFT彩色串行LCD顯示。用戶可更換不同規格的顯示屏。
與屏配套標配電容觸摸屏。
1個模擬信號發生器模塊，可提供頻率、幅度均可調的正弦波、三角波、鋸齒波、方波等信號波形。
1個數字時鐘輸出模塊，可提供24M至1HZ的數字脈沖信號。
1個8位高速并行ADC接口模塊，速度高達40 Msps。
1個8位高速并行DAC接口模塊速度高達33 Msps。
1個串行A/D轉換接口。
1個串行D/A轉換接口。
1個VGA接口模塊。
1個UART串行通迅模塊。
1個USB轉串口設備接口。
1個Ethernet10M/100M高速接口模塊。
SD卡接口模塊
2個PS2接口模塊，可以接鍵盤或鼠標。
1個I2C接口的E2PROM，型號為AT24C08N。
1個音頻CODEC模塊（喇叭、蜂鳴器可選擇，音量可調節）。
1個RTC實時時鐘芯片，具有時鐘掉電保護、電池在線式充電功能。
12個撥動開關和12個按鍵開關輸入。
12個發光LED顯示。
1個八位七段碼管顯示模塊。
2位靜態數碼管顯示模塊。
16x16矩陣led點陣顯示模塊。
4X4矩陣鍵輸入模塊
1個電壓控制的直流電機和1個四相的步進電機模塊。
1個數字溫度傳感和1個霍爾傳感器模塊。
HH-EXT高速接口模塊。
多路電源輸出（均帶過流、過壓保護）。
示例實驗
EDA實驗與電子設計競賽實驗內容：
簡單的QUARTUSII實例設計
格雷碼編碼器的設計
含異步清零和使能的加法計數器
八位七段數碼管顯示電路的設計
數控分頻器的設計
圖形和語言混合輸入電路設計
步長可變的加減計數器的設計
四位并行乘法器的設計
設計四位全加器
可控脈沖發生器的設計
基本觸發器的設計
矩陣鍵盤顯示電路的設計
16*16點陣顯示實驗
直流電機的測速實驗
步進電機驅動控制
交通燈實驗
DDS信號發生器的設計
電子音樂(lè )設計實驗
PLL鎖相環IP設計實驗
PS2接口鍵盤顯示實驗
VGA彩條信號發生器的設計
七人表決器設計實驗
四人搶答器設計實驗
正負脈寬調制信號發生器設計
數字頻率計的設計
多功能數字鐘的設計
數字秒表的設計
出租車計費器的設計
數碼鎖的設計
PS2鼠標編碼設計
SPI串行AD/DA轉換器的設計
序列檢測器的設計
1206液晶顯示實驗
八位數據鎖存器的設計
最高優先編碼器的設計
解復用器的設計
帶同步復位的狀態機的設計
嵌入式邏輯分析儀的使用
SPI串口內核的實現……
NIOSII32位處理器示例實驗
最簡單NIOSII系統設計
帶外部SRAM的NIOSII系統設計
Nor Flash編程實驗
PIO外部中斷按鍵開關實驗
PIO輸入-開關信號的讀取實驗
基于Timer IP核的定時器的設計
矩陣鍵盤與數碼管顯示實驗
高速AD和高速DA實驗
UART串口通迅實驗
基于IIC的EEPROM讀寫實驗
1-WIRE數字溫度計的設計
點陣字符顯示實驗
網絡(luò )連接實驗
直流電機閉環調速實驗
串行AD/DA轉換實驗
SDRAM讀寫操作實驗
RTC實時時鐘實驗
PS/2鍵盤顯示實驗
PS/2鼠標控制實驗
讀SD卡實驗
產品信息
|
設備名稱 |
EDA/SOPC系統綜合開發平臺 |
|
型 號 |
SOC-EP25 |
|
核心芯片 |
EP4CE40F23C8N |
|
工作電壓 |
～220v±10%，50Hz±1Hz |
|
尺寸 |
410 x 280 x 80 |
|
重量 |
<4 |
|
軟件版本 |
QuartusII 13.0 ,NiosII SBT for Eclipse 13.0，ModelSim 13.0 |
|
例程語言 |
提供Verilog，VHDL兩種版本例程供用戶使用 |
|
1 |
串口線 × 1 |
|
2 |
網絡(luò )連接線 × 1 |
|
3 |
USB連接線 × 1 |
|
4 |
電源連接線 × 1 |
|
5 |
實驗指導書 × 3 |
|
6 |
開發DVD套件 × 1 |
