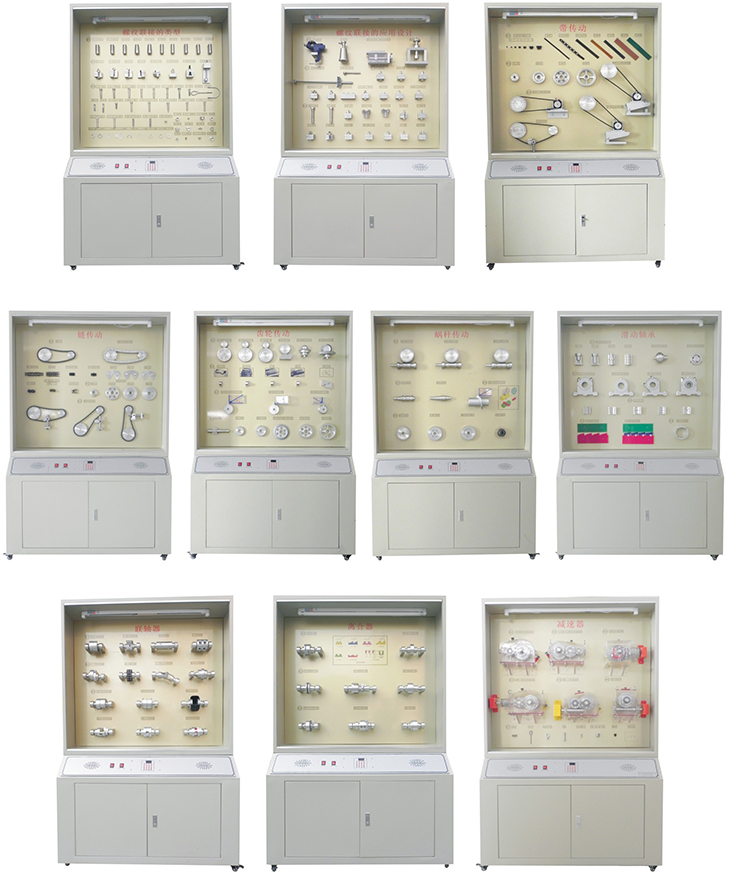

SBSJ-18型機械零件設計陳列柜
一、機械零件設計陳列柜概述
機械零件設計陳列柜本柜是在SBSJ-18型陳列柜基礎上通過精選陳列內容后，設計生產的陳列柜，其優點是較大的減少陳列柜的占地面積，特點適用于實驗室面積較緊湊的實驗室陳列。具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示，可由遙控控制順序自動運行講解，又能根據教材、教學需要而遙控任意選擇還是單獨演示。本陳列柜主要展示，聯接傳動，軸承及其他通用零件的基本類型結構形式和設計應用知識。
二、機械零件設計陳列柜性能特點
1、陳列柜中采用PVC作成圖表與文字說明。
2、陳列柜采用SPP冷軋板制作，柜體里板面用超豪華鋁塑板。
3、規格：1200×530×1900mm；
4、微電腦語音控制系統；
5、陳列柜模型采用鋁合金和工程塑料制作；
6、配備照明日光燈。
三、機械零件設計陳列柜內容
|
A、鍵聯接類型(10件)：普通平鍵連接(圓頭)、普通平鍵連接(平頭)、普通平鍵連接（單圓頭)、楔鍵連接(普通楔鍵)、楔鍵連接(鉤頭楔鍵)、滑鍵連接、滑鍵連接、導向平鍵連接、半圓鍵連接、切向鍵連接；B、花鍵聯接類型（3件）：矩形花鍵連接、漸開線花鍵連接、三角形花鍵連接；C、無鍵聯接類型(2件)：型面連接、六角形無鍵連接；D、銷聯接類型(11件)：聯接銷2件、圓柱銷、槽銷應用、圓錐銷、圓錐銷應用、開尾圓錐銷、螺尾圓錐銷、內螺紋圓錐銷、開口銷應用、安全銷 |
|
A、鉚接(10件)：常用的鉚釘在鉚接后的七種形式、搭接、單蓋板對接、雙蓋板對接； B、焊接(5件)：正接角焊縫、搭接角焊縫、對接焊縫、卷邊焊縫、塞焊縫、坡口形式；C、膠接(23件)：板件接頭9種、角接頭5種、圓柱形接頭4種、錐形及盲孔接頭3種、螺紋接套與管件膠接、蒙皮與型材膠接；D、過盈配合聯接（4件）：圓柱面過盈連接、過盈構件的結構、軸與軸承、齒輪的過盈連接、組合蝸輪過盈連接 |
|
A、帶的各種類型：七種V帶的截面尺寸、V型帶、活動V型帶、同步齒形帶、多楔帶、平皮帶、帆布帶、平膠帶；B張緊裝置（3件）：滑道式定期張緊裝置、帶 的自動張緊裝置、張緊輪裝置；C、帶輪結構：實心輪、腹板輪、孔板輪、輪輻輪 |
|
A鏈傳動類型(2件)：鏈傳動、鏈傳動的速度分析； B鏈輪結構(4件)：整體式、孔板式、焊接式、裝配式； C鏈輪張緊(3件)：自動張緊、壓板張緊、定期張緊； |
|
A.齒輪傳動基本類型(6件)：直齒圓柱齒輪傳動、斜齒圓柱齒輪傳動、人字齒輪傳動、齒輪齒條傳動、直齒圓錐齒輪傳動、曲齒圓錐齒輪傳動；B、失效形式(照片5張)；C、受力分析(3件)：直齒圓柱齒輪傳動受力分析、斜齒輪的受力分析、直齒錐齒輪的受力分析；D、齒輪結構(6件)：齒輪軸、實心齒輪、腹板式齒輪、腹板式錐齒輪、孔板式齒輪、輪輻式齒輪 |
|
A、蝸桿傳動類型(3件)：圓柱蝸桿傳動、圓弧面蝸桿傳動、啊基米德蝸桿傳動；B、蝸桿結構(2件)：車制式蝸桿、銑制式蝸桿；C、蝸輪結構(4件)：整體式蝸輪、齒圈式蝸輪、螺栓聯接式蝸輪、拼鑄式蝸輪；D、受力分析(1件)及掛圖：蝸桿傳動的受力分析 |
|
A、向心滑動軸承(5件)：對開式徑向滑動軸承、整體式徑向滑動軸承、剖分斜滑動軸承、調心式滑動軸承、錐形表面滑動軸承；B、推力滑動軸承(4件)：空心式、實心式、單環式、多環式；C、軸瓦結構(6件)；D、動壓軸承工作情況；E、靜壓軸承(1件) |
|
A、類型代號表；B、滾動軸承類型(10件)；C、直徑代號對比(2件)；D、軸承工作情況(2件)；E、滾動軸承結構(7件)； |
|
A軸承裝置典型結構(10件)：兩端固定的支承結構、采用深溝球軸承的兩端固定方法、兩角接觸球軸承組合、一端固定,一端游動支承方案之一、一端固定，一端游動支承方案之二、兩端游動的支承結構、圓錐滾子軸承正裝組合、圓錐滾子軸承反裝組合；B、軸承預緊(4件)；C、軸承內圈軸向固定方法（4件）；D、軸承外圈軸向固定方法（3件）； |
|
A、固定式剛性聯軸器(4件)：YL型凸緣聯軸器、YLD型凸緣聯軸器、套筒聯軸器、夾殼聯軸器；B、可移式剛性聯軸器(4件)： 十字滑塊聯軸器、滾子鏈聯軸器、十字軸式萬向聯軸器、鼓形齒式聯軸器；C彈性聯軸器(6件)：彈性套柱銷聯軸器、彈性柱銷聯軸器、輪胎式聯軸器、梅花形彈性聯軸器、撓性爪型聯軸器、星形彈性聯軸器； |
|
A、牙嵌離合器(2件)：牙嵌離合器、內齒嚙合式離合器；B、牙嵌圖；C、摩擦離合器械(3件)：?jiǎn)伪P(pán)摩擦離合器、多盤摩擦離合器、錐形摩擦離合器；D、特殊離合器(3件)：滾柱式定向離合器、滾珠安全離合器、離心離合器 |
|
A、軸的類型(5件)：光軸、階梯軸、空心軸、曲軸、鋼絲軟軸；B、軸的零件定位(7件)：套筒固定、圓螺母定位、緊定螺釘固定、彈性擋圈定位、鎖緊擋圈定位圓、錐形軸端定位、軸端擋圈固定；C、結構工藝學(5件)：軸肩過渡結構(圓角半徑)、軸肩過渡結構(內凹圓角)、軸肩過渡結構(加裝隔離環)、砂輪越程槽、螺紋退刀槽 |
|
A、軸的結構設計(3件)；B、軸的典型結構(4件)：C、軸的計算(3圖) |
|
A、彈簧類型(12類)；B、彈簧應用例(5件)；C、圓柱螺旋彈簧(8件)； D、其它類型彈簧(4件) |
|
A、減速器類型與結構(6臺)：1單仍圓柱齒輪減速器、2單級圓錐齒輪減速器、3單極蝸桿減速器、4雙級圓柱減速器、5圓柱圓錐減速器、6蝸桿齒輪減速器； B、減速器附件(8件) |
|
A、潤滑用油杯（8件）：B、密封應用（1件）：C、標準密封件（12件）D、接觸式密封（4件）：E非接觸式密封（4件） |
