低壓配電實訓系統,低壓配電實訓設備

SBJKDG-01型低壓配電實訓系統

1 .產品概述

《工廠供電》、《供配電技術》、《電力系統繼電保護原理》是電氣工程及其自動化、電力系統及其自動化等電力專業的專業課程，實踐環節是這些課程的重要組成部分。通過本實驗系統的各種操作實驗，學生可以加深對理論的理解，培養和提高獨立動手能力和分析、解決問題的能力。適用于"工廠供電"、"供配電技術"、"高級電工技術"、"電工基礎"等多門專業課程的教學實驗內容。

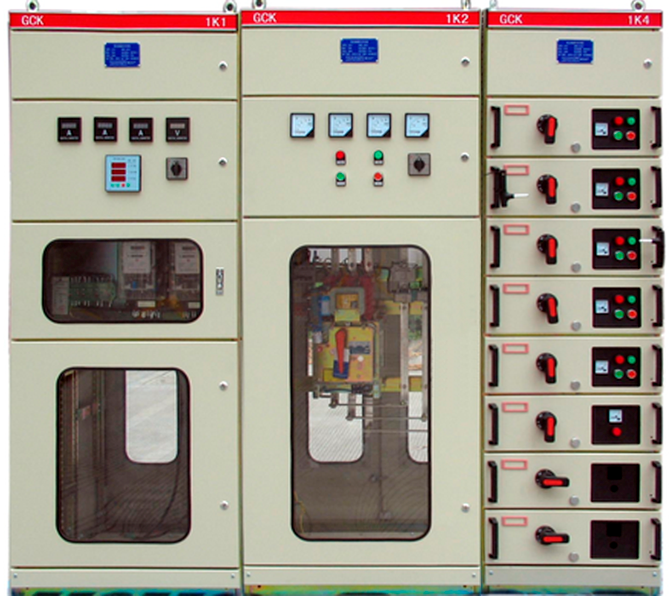

（參考圖）

2 .產品特點

2.1 實用性強

本裝置根據典型教學內容設計，在開發中征求了專業教師的建議、吸收了工程用中的實際經驗。比較系統地實現了工廠供電系統的受電、輸送、分配、控制、保護等實踐技能訓練要求。學員在實訓中，還能夠掌握正確的電路投切操作，倒閘操作，運行控制以及各種運行方式的調整操作規程。本裝置結構清晰，運行靈活，操作方便，安全可靠。為學生提高實踐技能建立了一個良好的實訓平臺。

2.2 綜臺性強

本裝置綜合了與工廠供電相關的微機線路保護，備自投等功能。采用的是工業現場產品，線路模型和電動機模型都能較典型的模擬工廠的現場狀況，有利于進行理論分析和數值分析。

3、先進性

本裝置綜合微機繼電保護，采用分層分布式控制方式，組建成集控制，保護，測量和信號為一體的綜合自動化實訓平臺。體現了當前自動化技術和通信技術在供配電網的深刻變革。

2.1 產品主要參數

額定電壓： 400v

額定電流：進線及母聯開關 8OOA 饋出開關 10A .

最高工作電壓： 69OV 額定絕緣電壓： 69OV 額定頻率： 50Hz

關柜型式：金屬封閉固定式外殼防護等級： IP30

進出線方式為：下進下出

柜體尺寸（高＊寬＊深） 2200mm * 800mm * 600mm

備注：1、所有按鈕、指示燈、繼電器等均采用德力西或西門子等品牌

2、機箱外殼均采用 2mm 冷軋鋼板表面靜電噴塑，面板采用 2mm 鋁板表面靜電噴塑。

2.2 產品描述

2.2.1 開關柜外形平整美觀，柜架采用冷軋鋼板（厚度 2mm ）彎制后用螺栓組裝而成，面板采用冷軋鋼板（厚度為 2mm）表面靜電噴塑。柜門和面板有足夠機械強度和剛度，柜門前門采用單開門后門采用雙開門，能承受所安裝元件及短路時所產生的機械力和熱力，并可以防止構成足以引起較大渦流損耗的磁性通路，不會(huì )因設備搬運、吊裝、運輸過程由于受潮、冷凍、撞擊等因數而變形和損壞。

2.2.2 外殼頂部有蓋板，防止異物、水滴落下造成母線短路。蓋板的設置不影響設備正常運行時的通風和散熱。

2.2.3 為防止事故擴大，開關柜的每一個功能小室之間有金屬隔板，隔板的設置不影響母線誤動作。

2.2.4 開關柜的結構使斷路器或其他電氣設備操作產生的振動不會(huì )引起繼電器等二次設備誤動作。

2.2.4.1 利用擋板或隔板（金屬的或非金屬的）將開關柜分成單獨的隔室或封閉的防護空間，內部的隔離至少符合 IEC 60439 一 1 第 7 . 7 條形式 3b 的要求。

2.2.4.2 采用通風孔散熱時，通風孔設計和安裝應使得當熔斷器、斷路器在正常工作或短路情況時沒有電弧或可溶金屬?lài)姵�，通風孔設置不應降低設備的外殼防護等級。

2.2.5 開關柜組件內相同的部件和元件可互換。

2.2.6 開關柜的顏色：柜殼金屬部件的標準顏色為駝灰色 ZZ4 。

2.2.7 安全要求：根據IEC 60529,最低的外殼防護等級為：

開關柜外部： IP 3X

開關柜內部： IP 2X

2.3 母線要求

2.3.1 母線性能：母線采用60*10mm銅排正常的溫升、絕緣材料的老化和正常工作時所產生的振動不會(huì )造成載流部件的連接有異常變化，不同金屬材料的熱膨脹和電解作用以及實際溫度對材料耐久性有一定的影響。

2.3.2 主母線和分支母線由螺栓連接的高導電率的銅排制成，符合規定的載流量，并包括下列特性： 2.3.2.1 母線接頭經過鍍銀或搪錫處理。螺栓連接的方法，在不限制使用壽命的期間內，從標準的額定環境溫度到額定環境溫度到額定滿載溫度范圍內（滿足工 IEC60439 中關于允許溫升的規定），螺孔周?chē)某跏冀佑|壓力大體保持不變。

2.3.2.2 主母線支持件和母線絕緣物，為不吸潮、阻燃、長壽命的并能耐受規定的環境條件產品。在設備的使用壽命內，其機械強度和電氣性能基本保持不變。

2.3.2.3 所有導體的支持件，能耐受相當于它所接的斷路器的最大額定開斷電流所引起的應力等動熱穩定的要求。

2.3.2.4 母線規格及大小嚴格按訂貨圖紙選用，如采用其他型式母線，其載流量不小于買方系統圖中母線載流量大小，同時應考慮一下條件：

導體長期發熱允許載流量
熱穩定性的校驗
動穩定性的校驗
導體共振的校驗

2.3.2.5 主母線、分支母線和母線連接部位帶絕緣護套、加裝絕緣盒，中性母線采用與相線相同的絕緣等級，絕緣

物的額定電壓為 IO00V 。

2.3.2.6 接地母線由螺栓連接的高導電率的銅排制成，截面按 GB 7251 . 2 選擇，并包括下列特性：

銅接地母線延伸至整段結構，并用螺栓接在每一面開關柜的框架上。
在每個接地母線的端頭提供 L 型壓接型端子，供買方連接接地線用。

2.3.2.7 柜內非絕緣母線標有色標。

2.4 柜體技術參數：

2.4.1 采用固定柜型，斷路器采用萬能式斷路器。

2.4.2 母聯柜及每個進線包含：

2.4.2.1 電涌保護器SPD（沖擊電流 Iimp =65kA ，波形為 10 / 350 μs ；電壓保護水平 Up≤2 ) :

2.4.2.2 跳閘、合閘控制開關；

2.4.2.3 指示燈（表示合一分一故障的指示燈顏色分別為紅一綠一黃色） ;

2.4.2.4 智能電量測量?jì)x表，帶通訊模塊（通訊數據包括電流、電壓、有功、無功、功率因數、視在功率、頻率、電度、開關狀態、報警等，通訊協議為 RS485 MODBUS RTU )

2.5 一、二次系統

2.5.1 開關柜主接線方式為單母線分段，適于 IEC 60364 - 3 規定的 TN 一 S 系統。

一次系統由進線柜、母聯柜、連接母排、大功率負載組成，賣方需提供設備一次主接線圖、二次接線圖、元件配件清單、設備實物圖．在兩進線柜內分別配置 3 個饋出線回路。

2.5 .2 主母線和分支母線由螺栓連接的高導電串的銅排制成，符合規定的載流量，并包括下列特性：

( 1 ）母線接頭經過鍍銀或搪錫處理。螺栓連接的方法，在不限制使用壽命的期間內，從標準的額定環境溫度到額定滿載溫度范圍內（滿足 IEC60439 中關于允許溫升的規定），螺孔周?chē)某跏冀佑|壓力大體保持不變。

( 2 ）主母線支持件和母線絕緣物，為環氧樹脂材質。在設備的使用壽命內，其機械強度和電氣性能基本保持不變。

( 3 ）所有導體的支持件，能耐受相當于它所接的斷路器的最大額定開斷電流所引起的力等動熱穩定的要求．

（ 4 ）母線規格按買方電氣單線圖進線開關框架額定電流的 1.25 倍選用，同時滿足以下條件：

導體長期發熱允許載流量

熱穩定性的校驗

動穩定性的校驗

導體共振的校驗

( 5 ）主母線、分支母線和母線連接部位帶絕緣護套、加裝絕緣盒，中性母線采用與相線相同的絕緣等級，絕緣物的額定電壓為1000V .

2.5.3 接地母線由螺栓連接的高導電率的銅排制成，截面按 GB 7251 . 2 并包括以下特性：接地母線由螺栓連的高導電率的銅排制成包括下列特性：

( l ）銅接地母線延伸至整段結構，并用螺栓接在每一面開關柜的框架上．

( 2 ）在每個接地母線的端頭提供 L 型壓接型端子，供買方連接接地線用．

2.5.5 二次接線

2.5.5.1 二次端子：

( 1 ）每個單元的控制元件均接到該單元內的端子排上．端子排選用鳳凰牌防塵型端子。

( 2 ）控制、測量表計和繼電器等端子排均為防潮、防過電壓、阻燃、長壽命端子排．端子排的額定值不小于 10A， 500V ，并具有隔板、標志牌和接線螺釘．

( 3 ）供電流互感器用的端子排設計成短接型．端子排按單元分開排列。

( 4 ）每單元端子有20%的備用端子．

( 5 ）連接到一個端子樁頭的導線不多于一根．對內部連線，在需要跳線的地方，可以接兩根導線。端子排上的導線固定采用平頭銅螺絲.

( 6 ）供買方外部連接用的端子，能連貫地連接一根電纜內的所有纜芯來布置，一根外部連線接至各自的引出端子樁頭上。在所有端子的正前方，留出足夠的、無阻擋的接近空間。

2.5.5.2 柜內主回路電纜截面不小于 2.5 mm2，額定耐壓為 0.6/1kV ，并具有耐熱、防潮、阻燃性能。要求有撓性的地方，采用多股導線。布線沒有磨損和刀痕，并有足夠的彎曲半徑．所有電線綁扎固定，并在線束的兩端使用導線標識牌。

2.5.5.3 控制回路的導線均選用絕緣電壓不小于 0.45/0 .75kV ．截面不小于 1.5 mm2的多股銅絞線，其中電流互感器二次側電流導線截面不小于 4.0mm2，導線兩端均要標以編號，導線任何的連接部分不能焊接。對外引接電纜均通過端子排，出線端子用壓接式鼻子．

2.5.5.4 抽屜二次接線采用插入式結構，并且柜內設備機械配合和間隙符合機械和電氣距離的要求，控制和操作靈活、可靠。

2.5.5.5 所有單元均有足夠的接線空間，便于買方電纜的接線；柜內電纜室設有安裝支架便于電纜的固定．

2.6 大功率負載

1.5kW可調三相有功負載2套電機。

2.7 主要元器件參數：

2.7.1 低壓實訓柜內斷路器：

2.7.1.1 斷路器符合 IEC 60947-2 的要求．框架式斷路器的操作機構為電動機及手動操作的彈簧儲能型．斷路器的額定和開斷電流在數據表或單線圖中詳細列出．塑殼式斷路器為手動操作機構．所有的操作手柄為原廠配套。進線開關帶失壓脫扣，設置失壓試驗開關。

2.7.1.2 額定參數：

2.7.1.2.1 額定電流： 800A

2.7.1.2.2 極數： 3P

2.7.1.2.3 操作及安裝方式：熱電磁式固定式

2.7.2 刀開關：額定電流 100A

萬能斷路器：型號DW-15 額定電流800A

2.7.3 電壓擾動：在電壓變化為±10%，頻率變化為±1%的條件下，開關柜能在無損傷的情況下，滿足額定技術參數連續正常運行

2.7.4 電流互感器：干式、二次 lA ，一次根據進線開關進行配置．精度為 0.5

2.7.5 表計：電壓表、電流表、功率因數表、電度表、功率表等，一進線采用指針式，另外一進線采用數字式智能表．

2.7.6 指示燈：發光二極管．紅燈指示運行、綠燈指示停運熱備用、黃燈標示故障．標識開關儲能。 2.8 變壓器仿真模型：采用全透明（剖視）、內部結構分色展示、按比例縮小。包含：器身、油箱、冷卻裝置、保護裝置、出線裝置． 110KV 變壓器模型．

2.9 變壓器調壓開關仿真模型： 110KV 變壓器調壓器模型．采用全透明（剖視）、內部結構分色展示、按比例縮�。苷故境稣{壓開關動作過程。有燈光指示．

序號	型號、名稱	設備規范及技術要求	數量
1	低壓母線柜#1	開關采用國內知名品牌，電流800A，電壓600V，柜內配備自投裝置	1臺
2	低壓進線	進線開關采用國內知名品牌，電流800A，柜內各配三個出線回路，出線回路電流10A，塑殼開關，采用西門子等品牌，電流互感器變化二次1A。 1.5kW可調三相有功負載2套	2臺
3	變壓器仿真模型	采用全透明（剖視）、內部結構分色展示、按比例縮小。包含：器身、油箱、冷卻裝置、保護裝置、出線裝置． 110KV 變壓器模型外形：長：50-80厘米，寬50-80厘米，高50-80厘米	1
4	變壓器有載調壓開關仿真模型	110KV 變壓器調壓器模型．采用全透明（剖視）、內部結構分色展示、按比例縮�。苷故境稣{壓開關動作過程。有燈光指示外形：直徑30厘米，高50-80厘米	1
5	立式電工實訓網孔板		4
