透明液壓傳動實驗臺,液壓傳動實驗系統

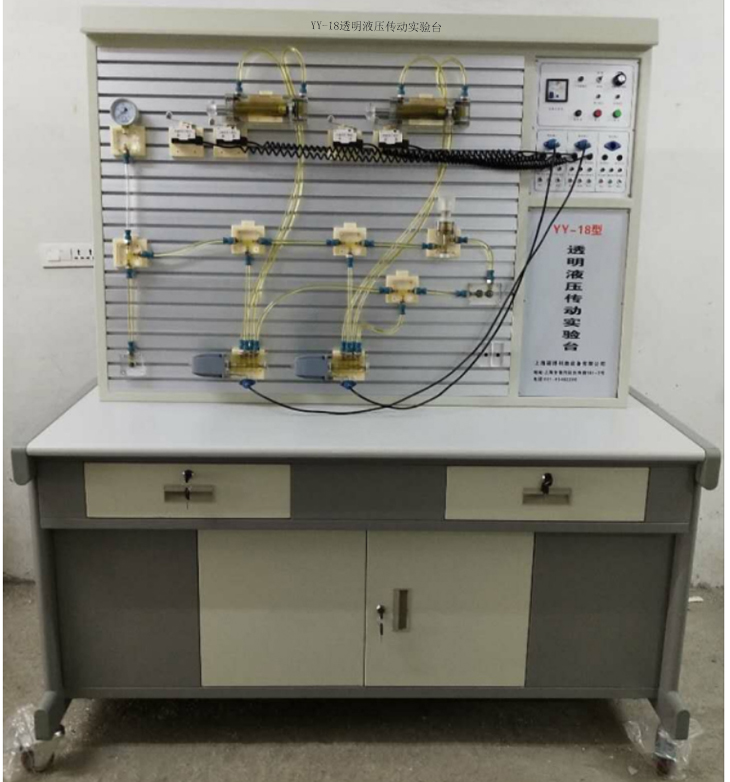

YY-18透明液壓傳動實驗臺

透明液壓傳動實驗臺,液壓傳動實驗室配備綜合液壓實驗臺及各種液壓閥，液壓傳動實驗裝置主要承擔《液壓傳動》、《液壓與氣壓》課程的實驗教學任務。通過模擬機床液壓與氣壓回路實驗，能夠使學生清楚了解各類液壓、氣動元件的結構和工作原理，初步掌握液動和氣動回路的基本特性和設計方法，通過完成液動和氣動基本回路搭建訓練，培養學生的動手能力和創(chuàng )新能力。
液壓傳動實驗臺是上海碩博公司為實現液壓傳動課程現代化教學而進行研究的最新科技成果，它填補了技校、中專、大專院校的液壓傳動透明實驗臺的國家空白。液壓傳動具有重量輕、功率大、結構簡單、布局靈活、控制方便等特點、速度、扭矩、功率均可作無級調節，能迅速換向和變速，調速范圍寬，快速性好，工作平穩、噪音小，元器件已實現系列化、標準化，通用化等一系列優點，隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、煤礦、建筑、航空等各個領域。

一、主要技術參數

1、電源：AC220V 50Hz

2、直流電源：輸入AC220V 輸出DC24V/2A

3、液壓實驗油泵電機功率：250W 配有專用的穩壓直流電機調速器調速范圍：0－1700r/min

4、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。

5、實驗油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）

6、電磁換向閥：AC220V 吸力3Mpa

7、實驗臺外型尺寸：1500mm×650mm×1700mm

二、主要特點

1、液壓繼電器控制實驗臺主要由實驗桌、實驗臺、液壓元件和電器控制器件等組件組成。

2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌抽屜內存放液壓元件等。

3、配備全常用液壓元件：每個液壓元件均裝有彈性插腳，可方便、隨意地將液壓元件按插在面板上（面板為"網板型"鐵板沖壓成型）。油路搭接采用快換接頭，拆接方便，不漏油。

4、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

序號	分類	元件名稱	數量
1	實驗裝置	實驗臺	1
2	實驗裝置	實驗桌	1
3	泵站（裝在實驗臺內）	拖動直流電機	1
		專用直流電源及調速控制電路	1
		齒輪油泵	1
		油箱	1

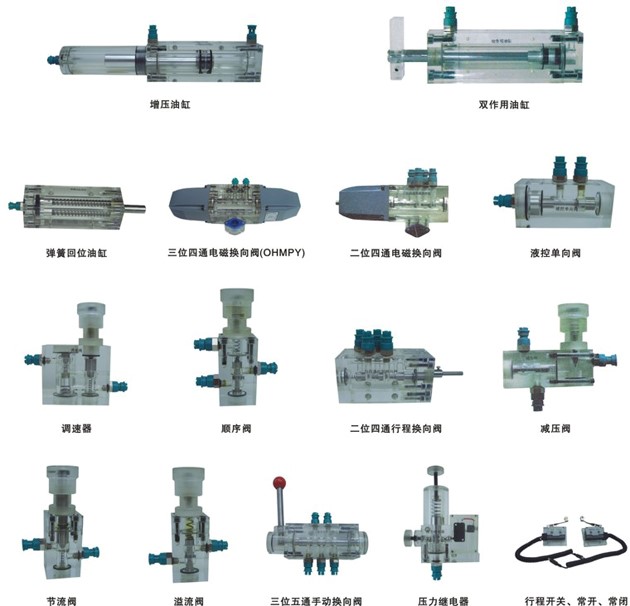

4	組合透明元件	雙作用油缸（帶行程撞塊）	2
		彈簧回位油缸	1
		增壓油缸	1
		輔助油箱	1
		單向閥	2
		液控單向閥	2
		溢流閥（直動式）	2
		節流閥（直動式）	1
		調速閥	2
		順序閥	2
		減壓閥	1
		二位二通電磁換向閥	1
		二位四通電磁換向閥	2
		“O”型三位四通電磁換向閥	1
		“H”型三位四通電磁換向閥	1
		“M”型三位四通電磁換向閥	1
		二位四通行程換向閥	1
		三位五通手動換向閥	1
		壓力繼電器	1
		壓力表	3
		微動行程開關（常開、常閉）	2
		三通	10
5	附件	毛巾	2條
		油盤	1個
		透明液壓皮管 φ8	20米
		專用液壓油	10斤
6	電器配件	電磁閥通用連接線	3條
		壓力繼電器插頭線	1條
		螺絲刀3×80 （一字、十字）	各1把
		剪刀	1把
		活動板手	1把
		尖嘴鉗	1把
		內六角扳手M5	1把
		內六角扳手M6	1把
		內卡簧鉗	1把
		外卡簧鉗	1把
		油塞	5只
		快速油接頭	5只
		各種密封圈	1袋
7	資料	實驗使用說明書	1冊
