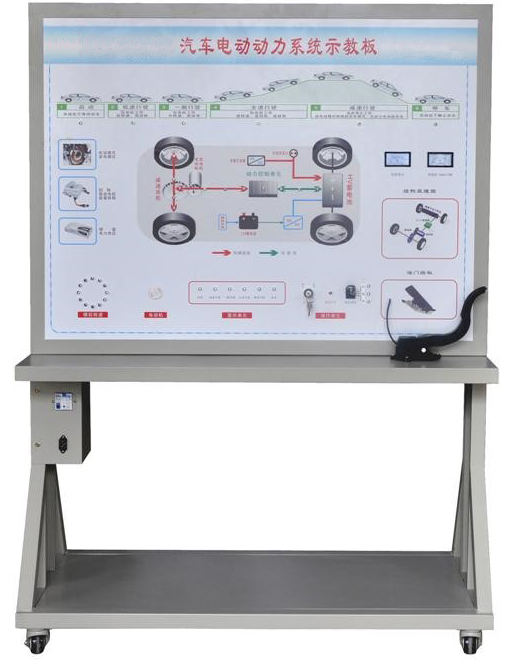

SBC-XNY7汽車電動動力系統示教板
一、概述
汽車電動動力系統示教設備可展示汽車電動動力系統，模擬汽車電動動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示汽車電動動力系統工況。
適用于各院校對《新能源汽車與電力電子技術》純電動汽車動力驅動系統的教學需要。
二、結構組成
該設備由啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用操作手冊等。
三、功能特點
1.該設備完整展示了汽車電動動力系統，可以動態模擬電動動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。
2.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有一臺模擬電機用來演示電動機的工作狀態。
3.示教板面板外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
四、模擬演示內容
1.可模擬運行汽車電動動力系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2.操縱點火開關與調節開關，可模擬演示汽車電動動力系統的各工況工作過程。
3.模擬電動動力系統啟動工作過程
4. 模擬電動動力系統低速行駛工作過程
5. 模擬電動動力系統一般行駛工作過程
6. 模擬電動動力系統全速行駛工作過程
7. 模擬電動動力系統減速行駛工作過程
8. 模擬電動動力系統停車行駛工作過程
9. 模擬電動動力系統制動回收工作過程
五、技術規格
1.外接電源：交流220V±10% 50Hz(充電工況）
2.工作電壓：220V
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
5.工作溫度：-40℃～+50℃
6.設備顏色：標準7032等
7.設備鋼管：40*40*3mm
8.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
9.移動腳輪：100*60mm
六、基本配置(每臺)
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
原理面板 |
彩色原理圖/4mm鋁塑板UV平板噴繪 |
套 |
1 |
|
2 |
啟動開關 |
配套 |
套 |
1 |
|
3 |
油門踏板 |
配套 |
套 |
1 |
|
4 |
檔位開關 |
配套 |
套 |
1 |
|
5 |
制動開關 |
配套 |
套 |
1 |
|
6 |
數字轉速表 |
配套 |
套 |
1 |
|
7 |
電流指示表 |
配套 |
套 |
1 |
|
8 |
發光二極管閃光燈燈條 |
配套 |
套 |
1 |
|
9 |
電子油門踏板 |
配套 |
套 |
1 |
|
10 |
模擬電機 |
配套 |
套 |
1 |
|
11 |
12V開關電源 |
配套 |
套 |
1 |
|
12 |
繼電器 |
配套 |
套 |
1 |
|
13 |
保險絲盒 |
配套 |
個 |
1 |
|
14 |
故障設置和考核系統 |
配套 |
套 |
1 |
|
15 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
|
16 |
教師手冊 |
配套 |
套 |
1 |
|
17 |
合格證與保修卡 |
配套 |
套 |
1 |
|
