SBXNY-003充電設備裝調平臺
一、產品簡介

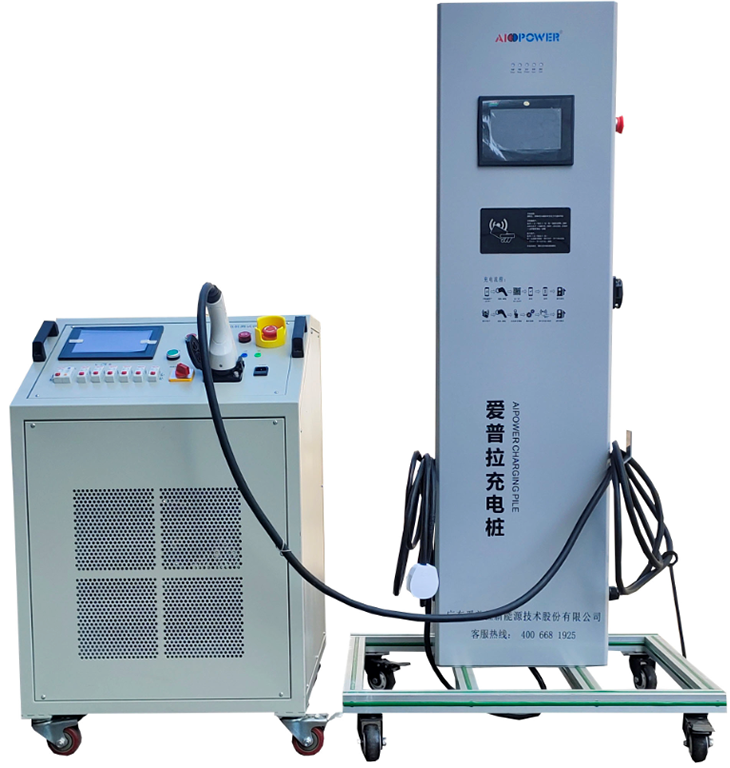

充電設備裝配與調試智能實訓臺，是選用國標7KW交流柜式充電樁和充電樁專用測試負載箱組成，專為培養充電樁裝配調試及售后維修技術人員研發，充電樁具有可反復拆卸裝配功能，所有配件可進行快速定位、組裝、調試，操作簡單、效率高、充電樁和充電樁負載裝置配合使用，具備充電測試功能，可自動檢驗裝配的正確性，對裝配性能進行有效的測試檢查，充電樁底部經過強化加固增強穩定性，學員通過充電樁的裝配調試練習，掌握交流充電樁核心零部件之間的連接控制關系；培養學員對交流充電樁的裝配調試能力以及故障分析和處理能力。符合全國職業院校技能大賽中職組"新能源汽車檢測與維修"賽項技術標準、操作規范、工藝流程等進行制作。
二、功能特點
1.充電樁采用柜式結構，下面支架進行加固。
2.充電樁均采用知名廠家配件及電源導線，可保證反復拆裝及連線使用。
3.充電樁配有詳細的裝配與檢修操作細則。
4.充電樁配有詳細的電路原理圖，便于器件連線及查找故障。
5.充電樁完成連線及調試后，充電樁插頭連接自身的國標交流充電插座車輛端，即可驗證接線的正確性。
6.充電樁有完善的安全保護功能，具有輸入側過壓、欠壓保護，輸出側過壓、過流保護，過溫、短路、漏電、防雷等保護。
7.充電樁正面的人機界面可動態顯示實時的充電電壓、充電電流、充電電量、充電時間等信息。
8.具有充電、急停按鈕開關、連接確認檢測、充電開門檢測、充電槍鎖止、充電溫度檢測等功能，全方位保證充電安全。
9. ★配套實驗室智慧用電安全控制系統
功能要求:
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡(luò )的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：
①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
三、充電樁技術參數
1.外形尺寸：充電樁約750*500*1600（長*寬*高），負載箱600*750*960（長*寬*高 ）
2.輸入電源：AC220V±15% 50Hz
3.系統支持：在線更新
4.輸出額定電壓：AC220V±15% 50Hz
輸出額定功率：≥7KW
輸出額定電流：≥32A
過流保護：≤35.2A
5.過壓保護≥264Vac
6.欠壓保護≤176Vac
7.漏電保護動作電流 ≤30mA
8.電能表2.0級多功能交流電能表
9.工作環境
溫度：-20℃～+50℃
相對濕度：5％～95％
海拔高度：≤1000m
10.防護等級：IP54
11.壽命：≥10000次
12.充電方式：刷卡/APP
13.通訊方式：以太網/4G模塊
四、實訓項目
了解交流充電樁結構原理。
了解交流充電樁主要零部件功能。
掌握充電樁線束和配件的選用方法。
掌握電源線的選配、冷壓接線端子選配和壓接工藝。
掌握線束連接正確性的測試方法。
掌握充電樁絕緣阻值的測量方法。
掌握L線和N線的判別方法。
掌握PE接地電阻值測量方法。
掌握漏電保護模塊的安裝方法。
掌握防雷器模塊的安裝方法。
掌握電能表的安裝方法。
掌握系統的初始設置方法。
掌握充電樁內部保護防護機制和原理。
明確交流充電樁裝配調試操作安全注意事項。
掌握充電樁裝配調試與維修方法。
掌握交流充電樁充電操作和測試過程
五、基本配置
充電樁樁體，漏電保護開關，交流接觸器、電源板、控制板組件、LED燈板、急停開關、LCD顯示屏、計量電表、刷卡模塊、以太網模塊或4G模塊（選配）以及充電槍等，配套充電樁負載裝置。
六、充電樁負載裝置
充電樁負載裝置用于檢測充電設備裝配與調試智能實訓臺的裝配性能是否達到技術要求，檢驗裝配是否正確，能否到達不同等級的充電功率狀態，適用于充電設備裝配與調試智能實訓臺技術操作的各種檢測要求。
充電樁負載裝置設備技術參數
額定輸入（電壓AC220V），額定輸入（功率P≥7.5kW； I≥34A），功率分檔（共 6 檔，可任意組合使用）、使用情況（最小負載檔位為 1A，可實現 1A 到 最大值 之間以 1A 為步進值的分段式連續可調）、負載精度（≤±5 ）、顯式方式（顯示電壓、電流、功率等電參數）、工作電源（單相 AC220V/50HZ）、接線方式（充電槍頭可直接插至負載箱使用,槍座安裝面板上）、控制方式（面板手動控制，分檔設定加載使用空氣開關加載）、防護等級（IP20，適合室內使用）、風扇噪音（≤70 分貝）、冷卻方式（強制風冷）、工作方式（可以連續工作）、保護功能（過溫報警過溫保護蜂鳴提示等）、機箱構造（尺寸約：寬 600*深 750*高 986mm）、適用環境溫度（-10℃～+50℃）、移動方式（采用載重型萬向腳輪，前后各 2 只，2 只帶鎖）。
七、技術指標
1.充電設備：額定輸出電壓：AC 220V 50HZ；額定功率：7KW；額定輸入電壓：AC 220V 50HZ；額定輸出電流：AC 32A；設備尺寸：約750*500*1600mm。
2.負載箱:功率：7KW；電流：0-32A可調；冷卻方式：強制風冷；工作電源；AC 220V 50HZ；額定輸入電壓：AC 220V 50HZ；設備尺寸;約600*750*960mm.
|
