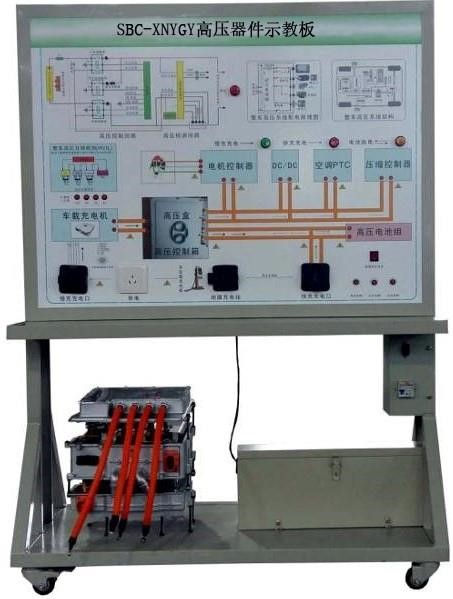

SBC-XNYGY新能源汽車高壓器件結構示教板
一.產品簡介
新能源汽車高壓器件結構示教設備采用新能源汽車(北汽 EV160)高壓真實器件制作，展示新能源汽車高壓的結構與工作原理，適合于各類院校對純電動汽車高壓器件理論和維修實訓的教學需要。
二.功能特點
1.展示高壓盒等高壓器件的組成結構和工作過程；
2.控制臺安裝有高壓控制盒的解剖部件，能清晰看清高壓控制盒的控制繼電器、熔斷器、連接器端子等電子器件；
3.系統含有動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、國標快慢充電槍與充電座；
4.展示高壓線路的高壓互鎖信號的組成結構和工作過程；識別高壓線束連接器的端子及對應的功能；
5.安裝有雙獨立線路控制系統的硬件模塊；安裝有各高壓模塊的汽車真實接口連接器，高壓插接接口可以訓練學生對高壓電路的連接。
6.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。
7.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
8.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
9.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
10.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
★配套實驗室智慧用電安全控制系統:
功能要求:
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡(luò )的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：
①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
三.技術規格
1.外接電源：交流220V±10% 50Hz;
2.工作溫度：-40℃～+50℃;
3.外形尺寸：1500×700×1700(長×寬×高);
4.面板外形尺寸：1448×940mm（長*寬）;
5.移動腳輪：100*60mm;
6.電源：磷酸鐵鋰離子動力電池組24V20AH帶充電機;
7.純電動車高壓配電控制箱：北汽 EV160.
四.實訓（實驗）項目
1.新能源汽車高壓器件認知。
2.新能源汽車高壓器件基本控制原理與工作過程驗證實訓。
3.新能源汽車高壓器件拆裝與安全防護實訓。
4.新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。
5.新能源汽車整車高壓區認知實訓。
6.新能源汽車高壓線路拆裝與檢測實訓。
7.新能源汽車高壓安全系統拆裝與檢測、維護體驗實訓。
五.基本配置
國標充電口與充電槍、高壓盒總成、動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、操作控制臺、訓練控制按鈕、一體化全鋁合金型材搭建的移動臺架（1500×1000×1700mm ,帶自鎖腳輪裝置，原理面板948×898mm）、設備操作說明書。
|
