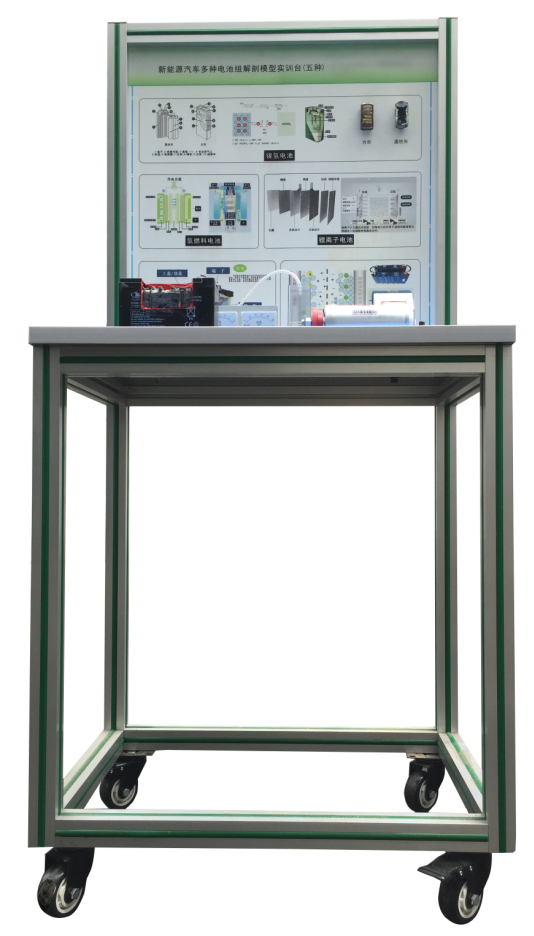

動力電池解剖模型套裝
一、產品簡介
1.選用新能源汽車動力電池實物制作；
2.以實物電池為基礎，每種類型由兩個單體電池組成實物模型。其中一個電池單體作切割解剖處理，顯示內部結構，另一個整體封裝在面板，以進行動力電池結構和材料的認知教學實訓。
3.選用新能源電池解剖實物材料（鋰離子電池、鎳氫電池、燃料電池、鉛酸電池、超級電容器）；培養學員對動力電池基礎知識掌握。
二、功能特點
1.電池放在平臺上，學員可以對不同型號電池結構認知。
2.實訓臺由可移動臺架與原理面板組成，面板立放，繪制三維立體解剖結構圖，介紹電池基本知識，展示電池基本參數。
3.實訓臺帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
4.實訓臺配備解剖件，展示電池內部結構。
5.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面鋪裝32mm厚彩色高密度復合板。
三、技術規格
1.設備外形尺寸：700*500*1500（長*寬*高）
2.面板外形尺寸：648*713（長*寬）
3.輸入電源AC220V±10% 50Hz
4.工作溫度-5°～+40°
5.動力電池類型：鋰離子電池(3.2AH10AH)、鎳氫電池(5號1.5v)、燃料電池(發電電壓0V-0.9V,發電面積25mm*25mm)、鉛酸電池(12V9AH)、超級電容器(2.8V3000F)。
四、基本配置
新能源動力電池（鋰離子電池(3.2AH10AH，3.7AH10AH)、鎳氫電池(5號1.5v)、燃料電池(發電電壓0V-0.9V,發電面積25mm*25mm)、鉛酸電池(12V9AH)、超級電容器(2.8V3000F)），可移動平臺和原理示教板。
五、實訓實驗項目
1.新能源汽車動力電池結構類型認知。
2.新能源汽車動力電池的端子及對應的功能認知與檢測。
|
