SBXNY-008純電動車裝調與檢測技術平臺
一、產品簡介

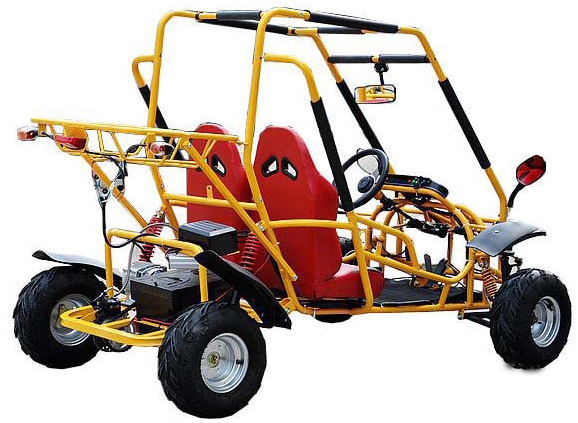

純電動車裝調與檢測技術平臺選用純電動卡通車(成人雙座、驅動電機及控制系統、鋰電池及管理系統、DC-DC模塊、高壓安全系統、變速器、車載充電機、電子油門總成、換擋機構總成、儀表、交流充電接口、維修開關）真實器件制作，展示純電動汽車及控制系統理論和維修實訓的裝配與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。
二、純電動車裝調與檢測技術平臺功能特點
1.純電動卡通車后驅動力（48V 500W）、整車重量（80kg）、載重（150kg）、最高時速（60km/h）、外觀尺寸（長*寬*高）（2350*1500*1450mm）、低壓輔助蓄電池：免維護，12V60AH。
2.純電動卡通車工作正常，真實可運行操作,展示系統結構和原理、工作過程。
3.車架及附件帶動力系統的承載，帶有轉向、制動、燈光照明等車輛的基本功能。
4.實現電池及管理系統、電機控制系統（MCU）、AC/DC、DC/DC、充電系統原理與結構功能認知。
5.實現純電動車裝調與檢測操作。
6.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
7.配套實訓指導書等教學資料，包含工作原理、實訓項目、故障分析等要點說明。
三、純電動車裝調與檢測技術平臺技術指標
整車重量（80kg）、載重（150kg）、最高時速（60km/h）、外觀尺寸（長*寬*高）（2350*1500*1450mm）
四、實訓（實驗）項目
1.電池組及管理系統的檢測與維修
2.純電動車驅動電機的檢測與維修
3.純電動車驅動電機控制器的檢測與維修
4.電子油門的檢測與維修
5.檔位開關的檢測與維修
6.剎車開關的檢測與維修
7.電動汽車充電系統的檢測與維修
8.電動汽車儀表系統的檢測與維修
9.電動汽車輔助電氣系統的檢測與維修
11.純電動整車控制及驅動傳動等線路連接、部件組裝調試
12.純電動整車控制及驅動傳動等系統（電池及管理系統、電機及控制系統（MCU）、AC/DC、DC/DC、儀表、車載充電機）結構與原理認知、功能動態演示、裝調與檢測、故障模擬與考核、故障檢測與維修、故障診斷與排除。
五、基本配置
卡通車(成人雙座,48V500W電機、前后輪7寸、前后彈簧減震、前鼓剎后液壓碟剎、48V儀表、燈光系統（大燈、轉向燈、剎車燈）、開關操控系統）、磷酸鐵鋰動力電池包及管理系統、國標充電接口與充電槍、純電動車電機與控制器及運行部分、電子油門總成、換擋機構總成、儀表、變速箱、左右傳動軸、液壓制動系統、充電插口與充電槍、車載充電機、DC-DC模塊、輔助蓄電池（12V45AH）、維修開關、設備操作說明書。
|
