2023年6月21日 DRLab智能測控綜合實驗系統（可線上線下實驗

SBJD-DRLab智能測控綜合實驗系統（可線上線下實驗）

智能測控綜合實驗系統采用"可重組"的設計理念，為各個實驗對象提供電源輸入、信號調理、放大和數據采集等功能，最多可組合七種不同的實驗模塊，具有組裝靈活、切換方便、節省空間、便于管理、經濟適用等特點。

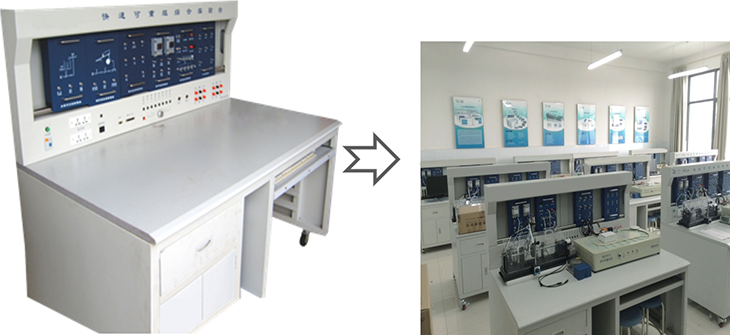

DRLab綜合實驗系統實驗室實景圖

配置建議：根據學生班人數，2-3人共1套。

（二）技術指標

（1）實驗臺本體：

材質：A3,桌面為優質木材

尺寸（長×寬×高）：1550×900×1320mm

重量：≤90kg

（2）電源管理單元：

電源輸入：AC220±20%

直流輸出：

+5V電壓，最大輸出電流2.5A，輸出功率12.5W；

-5V電壓，最大輸出電流1A，輸出功率5W；

+12V電壓，最大輸出電流5A，輸出功率60W；

-12V電壓，最大輸出電流3A，輸出功率36W。

交流輸出：提供三路標準市電（AC220V）輸出接口。

狀態指示：交流LED指示、直流LED指示。

安全保護：漏電保護器。

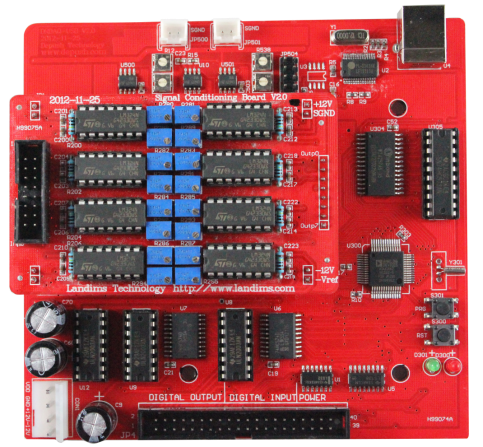

（3）數據采集單元：內置8通道USB型高速采集卡。

模擬量采集：8個通道；

信號輸入范圍：-5V～+5V；

采樣頻率：?jiǎn)瓮ǖ雷罡卟蓸宇l率400KHz，多通道實時采樣頻率40KHz；

采樣精度：12位分辨率；

采樣模式：自由采樣模式、預觸發采樣模式；

模擬量輸出：2個通道；

信號輸出范圍：－5V～＋5V電壓信號；

輸出頻率：?jiǎn)瓮ǖ雷罡咚⑿骂l率40KHz，多通道同時輸出1Hz～20KHz的頻率可調，最高刷新頻率按輸

出通道數倍減；

輸出精度：12位分辨率；

數字量輸入：16通道，TTL電平輸入；

數字量輸出：16通道，集電極開路輸出，最大輸出電流0.5A；

軟件系統：完全支持DRVI虛擬儀器軟件平臺。

（4）信號管理單元：通過波段開關即可切換到實驗中需要的模塊。

信道數量：7個信號通道，可支持7個實驗對象；

切換方式：多波段開關；

狀態指示：LED顯示被選中的實驗模塊。

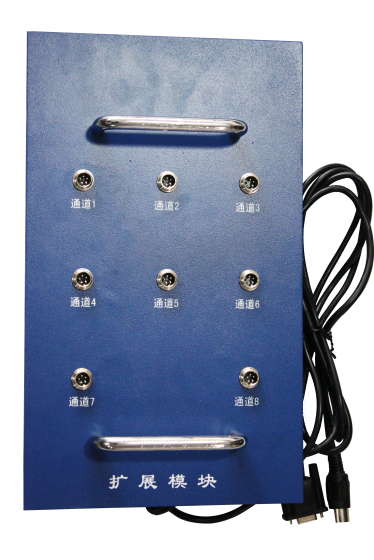

（5）擴展模塊：每個實驗對象都有專用的實驗模塊，可以自由組合到DRLabDRLab綜合實驗系統上，與被測對象直接連接。另外，為了最大限度的發揮基礎平臺的功能，我們?yōu)橛脩?hù)標配擴展模塊，該模塊把八通道數據采集卡功能全部引出，供用戶使用。

擴展模塊五芯航空插座引腳定義：

引腳	定義
1	OUT（信號）
2	GND
3	+5V
4	-12V
5	+12V

虛擬實驗

只要用戶電腦里安裝了DRV/DRLink虛擬儀器儀器軟件平臺，電腦通過USB與DRLab綜合實驗系統連接，不需要任何實驗對象，就可以直接開展虛擬實驗。實驗內容十分豐富，涵蓋本科階段關于"工程測試與信號分析"知識點的幾乎所有概念，并且可以根據需要，自行設計實驗腳本，無限擴展。

虛擬實驗內容（可根據需要自行選�。�

實驗類別	實驗名稱		實驗中引用的背景案例
DRVI快速入門	1	U學用DRVI可重構虛擬儀器實驗平臺U
DRVI快速入門	2	USignal VBScript編程語言介紹U
測試信號分析基礎實驗	1	典型信號的時域波形分析	門限報警、聲控開關等
	2	李沙育圖形測量信號頻率	頻率計
	3	典型信號的相關分析	汽車速度測量
	4	典型信號的概率密度分析
	5	正弦波信號的頻譜分析	簡易電子琴設計
	6	典型信號的頻譜分析	齒輪箱振動信號頻譜分析
	7	波形合成與分解	手機和弦鈴聲設計，電話上雙音頻DTMF信令模擬實驗系統
	8	頻率混迭和采樣定理
	9	采樣信號的量化誤差
	10	FFT譜分析中的能量泄漏
	11	FFT譜分析中的柵欄效應
	12	窗函數在譜分析中的作用	FFT譜誤差校正
	13	信號濾波分析實驗	鋼管無損探傷信號處理，軸心軌跡信號處理
	14	信號調制與解調實驗	鐵路移頻調制系統(列自動閉塞控制)
	15	常用數字信號處理算法實驗	單片機數字轉速表設計等
	16	虛擬儀器單元模塊設計實驗	單片機＋LCD可視化面板設計
傳感器測量基礎實驗	1	一階系統動態響應特性參數測定	溫度計參數測量
	2	二階系統動態響應特性參數測定	加速度計參數測量
	3	計算機錄放音系統傳遞特性測定
	4	用脈沖激勵法測定振動系統模態參數	簡支梁模態參數估計
測試系統特性識別實驗	1	一階系統動態響應特性參數測定	溫度計參數測量
	2	二階系統動態響應特性參數測定	加速度計參數測量
	3	計算機錄放音系統傳遞特性測定
	4	用脈沖激勵法測定振動系統模態參數	簡支梁模態參數估計
控制系統實驗控制系統實驗	1	典型環節動態性能分析
	2	一階系統時間響應分析
	3	二階系統時間響應分析
	4	系統頻率特性分析
	5	系統頻率特性測量和估計
	6	系統校正-PID控制器的作用
	7	非線性環節的作用
	8	傳遞函數計算

實驗對象（可選�。�

多功能轉子臺實驗對象

其它

（一）多功能轉子臺實驗對象

多功能轉子臺實驗對象可以靈活安裝振動、轉速、噪聲、位移等機械參量測量的傳感器。該實驗對象既可滿足傳感器應用的基礎性測量實驗，也可滿足工程測試與信號處理的綜合性實驗系統，同時亦可作為學生課程設計的工程對象。在實驗課上，教師可實行以任務驅動為導向的工程教學法，只提出實驗目的、基本原理和實驗結果要求，學生按照任務要求自行選擇傳感器、測量軟件，進行測試平臺的設計和搭建：包括傳感器的位置布置、測量方式、信號獲取質量的判別、軟件的測試分析環節、對缺陷或不穩定狀態的調整等，提高學生應對實際問題的處理能力、分析能力和解決能力。

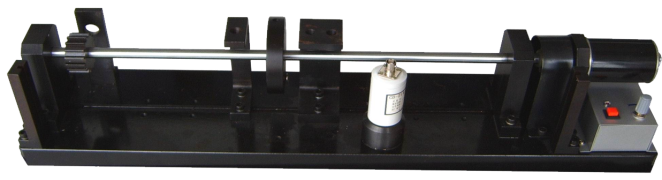

多功能轉子臺實驗對象

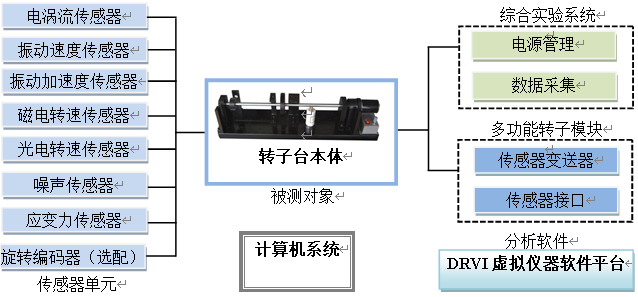

系統構成：模塊化、可重構是德普施實驗設備最突出的特點，下圖中的每一部分都可作為獨立的模塊，按需求組合成一個完整的工程測試分析系統。

1、轉子臺本體

2、轉子模塊

3、DRLab綜合實驗臺

4、虛擬儀器軟件平臺

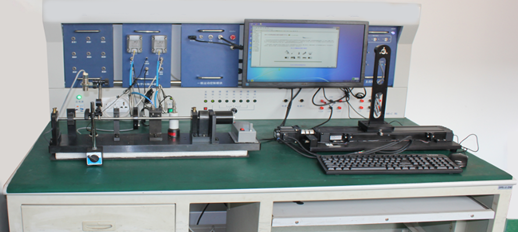

綜合實驗系統

多功能轉子臺實驗對象：由轉子本體、多功能轉子模塊和測試傳感器組件三部分組成。

（二）技術指標

轉子臺本體：

輸入電源：DC12V

驅動方式：直流有刷電機驅動

電機額定功率：45W

可調轉速范圍：0~3500轉/分，無級

主軸直徑：12mm，

主軸長度：510mm

尺寸（長×寬×高）：640×140×160mm

重量：25kg

多功能轉子模塊：

傳感器通道數：8個

內含電渦流前置器、加速度電荷放大器、磁電轉速變送器

振動速度變送器

輸出電壓：+5V、-5V、 +12V、-12V

尺寸（長×寬×高）：335×200×100mm

（三）傳感器配置

電渦流傳感器

探頭直徑： 8mm

安裝螺紋：M10×1

電纜長度：1.2m

量程： 1.5mm

靈敏度：8mV/μm

分辨率：1μm

頻率范圍：0～4000Hz

線 性度：1.5%

加速度傳感器

電荷靈敏度： 5～6pc/ms-2

頻響： 1～10000Hz

橫向靈敏度：≤5%

最大可測加速度： 5000 ms-2

結構形式：剪切式

外形尺寸：六方19×26mm

重量： 21 g

引出方式：頂向

工作溫度： -40～+80 ℃

磁電轉速傳感器

響應頻率：20Hz～10KHz

測量范圍：10～10000 r/min （60齒）

輸出信號幅值： 30 r/min ＞200mV

（測試條件：60齒發訊齒輪，材料為電工鋼，模數為2，傳感器檢測面距齒頂1mm）

輸出方式：軸向電纜（BNC）

負載阻抗：10KΩ

探測距離：0.5～2mm

工作環境：-200C～1250C

殼體長度：78m

安裝螺紋：M16×1

噪聲傳感器

工作電壓：DC5V

輸出電壓：0～+5V

工作距離：0～3m

信噪比：58dB

工作溫度：-10℃～+50℃

指向性：?jiǎn)蜗?/span>

響應頻率：20～16KHz

振動速度傳感器

安裝方式：垂直安裝（水平±2.5°）

出線方式：頂部標準BNC

引線長度：1.2m

外形尺寸：Φ41×90

最低工作頻率：20mV/mm/s（10Hz）； 28.5mV/mm/s（6Hz）

頻率范圍：20～1000Hz（1200～60000r/min）

線性度：5%

靈敏度：200mV/cm/s(峰值)

輸出阻抗：≤500Ω

工作溫度：－29℃～＋80℃

光電轉速傳感器

檢測距離：10cm

檢測方式：擴展反射型

輸出狀態：直流三線（NPN型）

電源電壓：DC5V

消耗電流：15mA以下

輸出電流：200mA以下

使用環境溫度：-25℃-+55℃（不結冰）

使用環境濕度：45～85%RH

應變力傳感器

額定載荷：2kg

安全過載范圍：120%

極限過載范圍：150%

靈敏度：1.0+/-0.1（mV/V）

非線性：0.05% F.S

重復性：0.05% F.S

激勵電壓：DC12V

（四）實驗內容

速度傳感器振動測量實驗

加速度傳感器振動測量實驗

電渦流傳感器軸心軌跡測量實驗

電渦流傳感器軸位移測量實驗

磁電傳感器轉速測量實驗

光電傳感器轉速測量實驗

力傳感器標定及稱重實驗

轉子現場動平衡實驗

噪聲測量實驗

轉速自動控制實驗

溫度傳感器的測控實驗

（五）轉子臺電機智能控制模塊

"多功能轉子臺實驗對象"是一款經典的工程測試類實驗設備。"電機智能控制模塊"專門針對此設備。智能調速控制模塊方案：

1、用"ARM控制板+智能伺服驅動器"代替原有設備簡單的直流電機調速器，如下圖所示：

2、在原有直流電機上加裝旋轉編碼器，用于速度反饋。

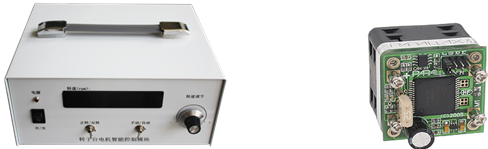

電機智能控制模塊驅動器（裝在調速器里面)

選配智能調速模塊以后，就可以進行在確定的速度下對轉子實驗平臺各振動狀態的監測實驗，能夠更加準確的分析轉子產生振動的原因；也可以進行轉速控制方面的實驗。

主要技術參數：

內含基于ARM M4為核心的運動控制卡和HB-25驅動器25A連續電流，35A 浪涌；

只要PWM 脈沖訊號, 即可控制馬達速度；

具有保險絲開關及額定電流保護；

可以與任何大小的DCmotor 共用, 馬力達1/2HP；

同時具有H-Bridge及控制器命令；

如果收到無效的脈沖寬度，內置自動關閉；

具有通信超時自動關機模式選項；

數碼管速度實時顯示；

正反轉手動切換，手動/自動模式自由切換。

旋轉編碼器

電源電壓：DC 5V±5%

輸出電壓：高電平≥85%Vcc、低電平≤0.3V

消耗電流：≤120mA

外徑：38mm

分辨率：360線

響應頻率：0～100KHZ

輸出方式：NPN集電極開路輸出

占空比：0.5T±0.1T(方波）

量大負荷：徑向≤20N 軸向≤10N

量大轉速：6000rpm

工作壽命：MTBF≥10000h

工作環境：-10℃C～70℃ （濕度30%～85%RH，無結露）

防護等級：IP54

遠程控制實驗系統

在疫情常態化防控的大背景下，實驗教學活動面臨著較大的不確定性，為了緩解這個矛盾，開發出遠程控制實驗系統。利用遠程控制實驗系統，學生可以開展遠程實驗即線上實驗，并提交實驗報告。

遠程控制實驗系統實現實驗操作從登錄到退出結束實驗等整個流程的管控，學生通過在本地將編好的PLC程序通過遠程實驗系統下載到PLC控制器中，并可通過高清攝像頭實時觀看實驗臺運行狀態。

遠程控制實驗系統具體包括如下：

用戶信息

與學校的人員信息進行對接，自動獲取人員基本信息。

統一身份認證登錄

校內師生通過學校的統一身份認證賬號進行登錄，方便師生使用的同時，保證實名制。

學生預約

學生登錄系統后，可以主動發起預約，預約特定日期、特定時間段的遠程實驗臺。

預約時系統自動根據已完成的預約情況，向學生展示空閑的可預約設備。

預約時間管理

管理教師可以根據管理需要設置允許學生預約的起止時間，以及每個時間段持續的時長。

教師授權

對于批量上課的學生，在學生主動預約時間的基礎上，系統還支持由教師直接主動向學生授權的管理方式。即管理教師將某天某時段的某些遠程實驗臺，授予給某班級或若干名學生。

授權時間管理

其中授權時的時間段可進行調整，并在每次授權時可通過自定義時間進行靈活的設置。

查看可用實驗臺

學生等通過預約或者教師授權，獲得實驗臺的使用權限后，在對應的時間即可登錄系統，在系統內看到可用的實驗臺。管理教師登錄時，可以看到每一臺實驗臺的狀態，以及當前使用人。

其中，綠色圖標為有人正在占用的實驗臺、灰色圖標為空閑的實驗臺，點擊空閑的實驗臺圖標，系統自動接入實驗室內的實驗臺。

訪問及操作實驗臺

點擊實驗臺圖標后，系統自動接入實驗室內的實驗臺，將實驗臺的工控機桌面以及配套的視頻直播攝像頭畫面進行展示。學生可以遠程進行各項操作，包括調試代碼，通過配套的遠程控制終端進行實驗臺工作模式切換、重啟等。

退出實驗臺

用戶可以通過手動關閉瀏覽器窗口、瀏覽器等方式手動退出遠程連接，亦可以在截止時間時由系統自動強制退出遠程連接，供下一個預約的學生使用。

訪問記錄

系統自動記錄學生的訪問和退出記錄。

教師調整實驗臺工作狀態

在使用過程中，管理教師可以手動調整實驗臺的工作狀態，以此來強制退出學生訪問。

基本用途

1. 面向《現代檢測技術》、《傳感器與檢測技術》、《智能儀器》、《工業智能感知技術》、《智能測控系統》等課程的實驗教學。

2. 為相關專業學生課程設計、畢業設計及課外創(chuàng )新設計提供條件。

3. 為教師和學生從事智能測控系統研發提供實驗平臺。

4. 改善辦學條件，提高學�；蛟合抵�。
