2025年3月12日 數控機床拆裝實訓設備,精密雙軸十字滑實訓設備

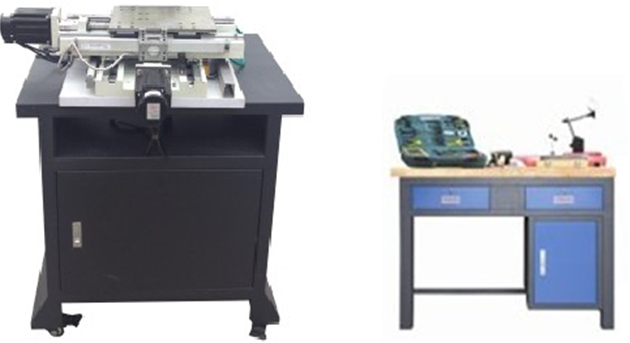

SBSKB-661型精密雙軸十字滑臺實訓設備
一、產品的特點：
數控機床拆裝實訓設備,精密雙軸十字滑臺實訓設備，該部件采用同真實機床完全相同的機械結構，主要是為解決數控機床機械拆裝項目的實訓難而特別設計的，在傳統的數控機床機械拆裝實訓中，一般采用真實機床來進行機械拆裝訓練，其教學成本高、損耗大，機床部件重導致拆裝難度大、精度恢復不易等實際難題，很難開展全員的拆裝與精度檢測實訓，該十字滑臺是提煉了真實機床在拆裝過程中的核心技能，即學生主要是拆裝傳動部件，例如滾珠絲桿、直線導軌、聯軸器等，該設備是把這些部件集成到一臺十字滑臺上進行練習，這樣既節約了成本，又訓練了核心技能，為了保證精度與剛性，十字滑臺模塊整體為鋁件一次性裝夾加工成型，表面經氧化并噴沙工藝處理，工作臺采用鋼件表面磨削而成，確保長期使用的精度，導軌采用直線導軌，直線導軌安裝采用與真實機床安裝相同的壓塊結構進行固定；結構上采用模塊化，下裝有滑輪，可以自由移動，可以完成機械傳動部件中的絲桿、直線導軌、絲桿支架的拆裝實訓及導軌平行度、直線度、雙軸垂直度等精密檢測技術的實訓，完成機電聯調與數控機床機械裝配核心技能的訓練等實訓項目。
二、產品結構和組成
1．精密型雙軸十字滑臺等組成。
2．精密型二坐標底座桌子采用鐵質亞光密紋噴塑結構，上方設有精密型雙軸十字滑臺，采用鑄件、鋁件、鋼等材料，表面磨削加工；
3．精密型雙軸十字滑臺由進給傳動系統和輔助裝置等組成，通過對精密型二坐標的拆裝訓練，學員可掌握幾何精度檢測方面的水平度、平行度和垂直度的調整方法等，同時學會(huì )百分表、直角尺、游標卡尺等工量具的使用方法和機床機械精度的測量方法。
4.工作臺等均采用鋼件結構，表面經磨削處理，確保機床運行精度穩定。
5.X、Z軸進給傳動系統由滾珠絲杠螺母副、進口直線導軌、軸承、軸承支座、電機支座等組成，可進行導軌預緊力調整、滾珠絲杠的裝配與調整等技能訓練。
6．精密型十字滑臺（二坐標）主要參數：
1、兩軸方形進口直線導軌
2、定位精度:
X向≤0.012/300mm、Z向≤0.015/300mm
3、重復定位精度:
X向≤0.005mm，Z向≤0.005mm
4、工作臺面尺寸（長×寬）：295mm×295mm
5、工作臺最大承載重量：90Kg;
6、進口滾珠絲杠（直徑/螺距）：2005mm
7、彈性聯軸器
8、絲杠行程：X300/Z300mm
9、材質：鋁件、鑄鐵等
10、十字滑臺含桌尺寸：長×寬×高=800mm×660mm×1030mm；
四、實訓設備配置清單
|
序號 |
材料名稱與規格型號 |
數量 |
單位 |
|
1 |
精密型十字滑臺 |
1 |
臺 |
|
2 |
十字滑臺可移動平臺 |
1 |
臺 |
|
3 |
操作臺（鋼木結構） |
1 |
臺 |
|
4 |
絲杠手搖機構 |
2 |
套 |
|
5 |
方尺
0級大理石300*300 |
1 |
塊 |
|
6 |
杠桿百分表 |
1 |
只 |
|
7 |
磁性表座 |
1 |
只 |
|
8 |
橡皮錘 |
1 |
把 |
|
9 |
條式水平儀 |
1 |
個 |
|
10 |
內六角扳手 |
1 |
套 |
|
11 |
卡簧扳手 |
1 |
把 |
|
12 |
手動二爪拉馬 |
1 |
付 |
|
13 |
工具箱 |
1 |
只 |
|
