電工實訓裝置,電工電氣控制實訓設備 > 行業新聞 >維修電工實訓考核設備

2023年9月20日

電工實訓裝置,電工電氣控制實訓設備

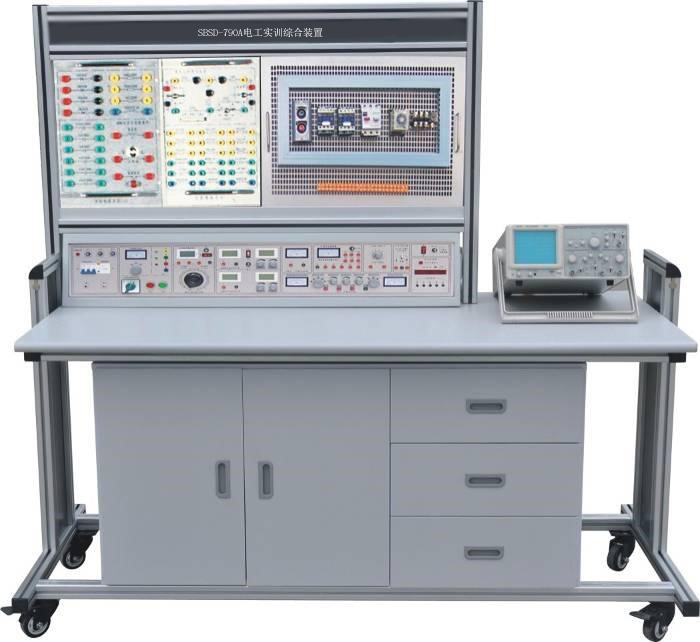

SBSD-790A電工實訓裝置

電工實訓裝置,電工實訓室設備主要承擔院校各專業的電工實訓和電氣自動化專業的電機實訓等實 踐教學任務。電工實訓設備配有開關、插座、圓木、燈頭、燈泡、絕緣膠布、布袋、套管、漆包線、絕緣紙、空氣開關、熔斷器、電度表、繞線器、木榔頭、壓線板、剝線鉗、尖嘴鉗、各種規格的螺絲刀、萬用表、兆歐表、鉗形電流表、三相異步電動機等材料、工具和設備，可完成照明電路的設計、布線與安裝，電機的繞線和拆裝，電機設備的使用、維護和維修等實訓項目。通過訓練可使學生熟悉各種常用電工材料、工具、電工實訓設備的使用方法和使用場所，培養學生的實際動手能力以及分析和解決實際問題的能力。電工實訓裝置是我公司根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的要求，按照職業教育的教學和實訓要求而研發的產品。結構合理，實訓元器件采用掛箱式，易增加或擴展實訓項目。該裝置適合高職、高專、中專、職校等新建或擴建實訓室，為學校迅速開設實訓課提供了理想的實訓設備。
　

一、電工實訓設備技術性能

1、輸入電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、重量：120Kg

5、外形尺寸：1600mm×700mm×1500mm

二、電工實訓裝置基本配置及功能

電工實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下：

1、控制及交流電源部分

（1）提供三相固定380V交流電源，由組合開關獨立控制其輸出，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。

（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。

（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低壓交流電源，電流1.5A。

（4）提供～220V插座2只，為外部?jì)x器提供工作電源。

（5）配備實訓用250V/30W日光燈管及支架一套。

2、直流電源部分

（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。

（2）低壓直流穩壓電源：+5V，電流0.5A，有表指示。

*3、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率范圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍	100MHz，自動換檔

4、連續計數脈沖：輸出頻率0.5-300KHz。

5、單次脈沖：每次可輸出一對正負脈沖。

*6、儀表部分

（1）、智能型真有效值交流數字電壓表

1)測量范圍：0-500V,設置 2V/20V/200V/1000V四量程，量程自動切換,超量程報警。

2)2.7寸TFT液晶屏顯示四位測量值，具有超量程自動提示功能。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

（2）、智能型真有效值交流數字電流表

1)測量范圍：0-5A, 設置2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程自動報警功能。

2)2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

3)測量精度：±0.5%+4。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

（3）、智能型直流電壓表

1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。

2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

（4）、智能型直流電流表

1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。

2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

（5）、單相智能功率、功率因數表

1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。

3)負載類型：L、R、C。

4)測量精度：±0.5%+2。

5)抽樣率：5次/秒

6)工作溫度范圍：-20℃～+50℃。

7)上位機具有實時監視及關斷功能。

8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

（6）指針式直流微安表一只，量程100uA，精度1.5級。

（二）實訓掛箱及配件

1、DGJ-01 直流電路基本原理掛箱（一）

1）．電工儀表的使用與測量誤差的計算

2）．減少儀表測量誤差的方法

3）．伏安法測電阻

4）．電源外特性的測定

5）．電阻的串并混聯

6）．電流表工作原理

7）．電壓表工作原理

8）．歐姆表工作原理

2、DGJ-02 直流電路基本原理掛箱（二）

1）．負載獲得最大功率的條件

2）．電阻與溫度的關系：用伏安法沒出燈絲在不同電壓下的阻值

3）．基爾霍夫第一定律

4）．基爾霍夫第二定律

5）．電路中電位的測量

6）．樓梯開關兩地控制

7）．電壓控制電流源

8）．電壓控制電壓源

3、DGJ-03 交流與磁電路電路基本原理掛箱（三）

1）．串并聯電路

2）．電容器的串并混聯電路

3）．電容C在交直流中的作用

4）．單相交流電路

5）．日光燈電路的連接

6）．提高功率因數的方法

7）．交流電路參數的測量

8）．正弦交流電路中RLC元件的特性

9）．電焊變壓器原理

10）．變壓器空載實驗

11）．變壓器有載實驗

12）．交流互感器原理

13）．電壓互感器原理

14）．磁耦合線圈的反接

15）．磁耦合線圈的順接

4、DGJ-04 交流三相負載掛箱（四）

1）．三相負載星形聯接

2）．三相負載三角形聯接

3）．星形和三角形電路的等效互換

4）．星形和三角形互換

5、DGJ-05 基本定律定理掛箱（五）

1）．諧振電路

2）．RC選頻網絡(luò )

3）．一階RC電路的過渡過程

4）．一階RL電路的過渡過程

5）．二階電路的響應

6）．RL串聯電路

7）．RC串聯電路

8）．RCL并聯電路

9）．電感在交直流中的作用

10）．通電斷電自感現象

6、DGJ-06測試電表一

1）.智能交流數字電壓表一只

2）.智能交流數字電流表一只

3 ）.直流數顯電壓表一只

4 ）.直流數顯毫安表一只

7、DGJ-07測試電表二

1）單相智能型功率、功率因數表

2）指針式直流微安表一只，量程100uA，精度1.5級

8、網孔板及電氣控制元器件（網孔板1塊，三相閘刀1把，交流接觸器4只，時間繼電器1只，熱繼電器1只，鐵殼按鈕2只，接線端子排20孔）

序號	名稱	每臺數量	單位	備注
1	控制屏	1	套
2	實訓桌	1	張
3	學生凳	2	張
4	器材配備	1	套	見表一
5	維修電工仿真軟件	1	點	具有軟件著作權
6	SB-A12電工作業培訓教學軟件	共	套	包含電工基礎、電氣安全、低壓電器、變壓器、儀器儀表等實訓單元。

序號	名稱	單位	數量	備注
1	電工部分實訓掛箱及電機	塊	1	01	直流電路基本原理一
		塊	1	02	直流電路基本原理二
		塊	1	03	基本定律實驗
		塊	1	04	交流/磁路基本原理
		塊	1	05	燈箱負載
		塊	1	06	測試電表一
		塊	1	07	測試電表二
		臺	1	SBDJ00	三相鼠籠異步電動機AC380V
2	電工部分電氣元件	套	1	網孔板1塊，三相閘刀1把，交流接觸器4只，時間繼電器1只，熱繼電器1只，鐵殼按鈕2只，接線端子20孔
3	工具	套	1	尖嘴鉗1把，-字螺絲刀1把，+字螺絲刀1把，剝線鉗1把。
4	電工連線	套	1	20根：長1000mm 黃4條、綠4條、紅4條、黑4條、藍4條 20根：長500mm 黃4條、綠4條、紅4條、藍4條、黑4條。疊插線：長1000mm10根電流插頭線1根
5	實驗說明書	套	1	指導學生實訓
