2025年3月20日
SBGPDX-01A型低壓供配電技術成套實訓設備
1、概述
低壓供配電技術實訓設備是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備,低壓供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4
KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。
低壓供配電技術實訓設備標準配置（單回路供電）是由進線柜、計量柜、補償柜、低壓出線柜、負載柜組成。
采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。
低壓供配電技術成套實訓設備適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。
低壓供配電技術成套實訓設備具有：

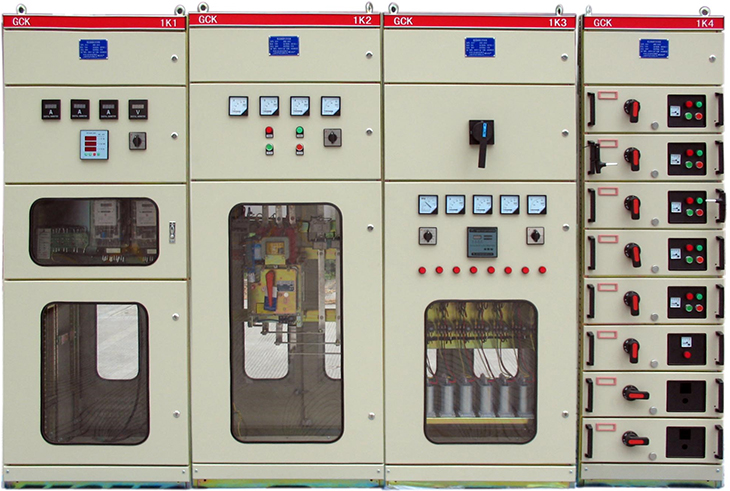

供配電技術實訓設備部分實物外形參考照片具體以實物為準
⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；
⑵系統性，真實反映供配電系統的結構；
⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；
⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。
⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。
2、低壓供配電技術實訓設備的功能和實訓項目
低壓供配電技術成套實訓設備包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。
柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。
低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。
部分實訓項目：
1、配電系統運行方式實訓
2、低壓配電設備的倒合閘操作實訓
3、互感器實訓
⑴電流互感器接線方式
⑵有功、無功電度表的接線實訓
⑶多功能綜合儀表接線實訓
⑷抄表實訓
4、開關電器實訓
⑴低壓框架斷路器的原理與接線
⑵低壓塑殼斷路器的原理與接線
⑶隔離開關的原理與接線
5、手動功率因數補償實訓
6、自動功率因數補償實訓
7、低壓配電線路分級保護實訓
8、接地保護實訓
9、0.4KV照明系統配電實訓
10、0.4KV動力系統配電實訓
11、安全操作規程培訓
12、供配電工、維修電工職業技能鑒定考核訓練
3、低壓供配電技術實訓設備主要配置、功能及主要性能、技術指標
|
序號 |
設備名稱 |
規格/型號 |
數（套） |
用途 |
功能要求 |
主要性能及技術指標 |
|
1 |
進線柜 |
GCK |
1 |
總電源控制 |
1、附進線帶漏電空氣開關（板后操作）
2、主斷路器可以手動操作也可以電動操作
3、帶有進線電壓指示儀表
4、可以進行各相電壓轉換操作
5、有三相電流指示儀表
6、斷路器板前操作
7、設備帶有前后有隔離保護鋼板
8、前后開有觀察窗
9、進線方式：上下均可進出線 |
1、斷路器：DW15-630/160A
2、電壓表：6L2-V
450V
3、電流表：6L2-A
4、互感器：BH-0.66
5、電壓轉換開關：LW5-16YH3/3
6、空氣開關（帶漏電保護）：DZ20LE |
|
2 |
計量柜 |
GCK |
1 |
電能計量 |
1、
有功功率顯示
2、
無功功率顯示
3、
有功電能計量
4、
無功電能計量
5、綜合顯示儀表
6、電壓顯示
7、電流顯示
8、前后開有必要的觀察窗 |
1、
電流互感器：BH-0.66
2、
三相四線有功電度表：DTS196
3、
三相四線無功電度表：DXS196
4、
有功功率顯示：6L2-KW
5、
無功功率顯示：6L2-VAR
6、
電壓表（指針式）：6L2-V
7、
電流表（指針式）：6L2-A
8、
綜合顯示儀表（數顯式）：PY194E-2S4 |
|
3 |
補償柜 |
GCK |
1 |
功率因數補償 |
1、
手動控制功能
2、
自動控制功能
3、
補償電容自動放電功能
4、補償電容自恢復功能
5、
前后帶有觀察窗
6、
電容保護采用斷路器保護
7、功率因數顯示
8、前后開有觀察窗 |
1、
補償電容器：BSMJ0.4
2、
接觸器：CJ19
3、
小型斷路器：DZ47
4、
功率因數表：6L2-C0$
5、
自動補償控制器：JKL5CF |
|
4 |
出線柜（動力及照明柜） |
GCK |
1 |
動力及照明控制 |
1、
抽屜式，帶有機械連鎖機構，
2、
帶有隔室
3、每個控制單元帶有斷電保護和電壓指示
4、每個柜體6支路（動力3個支路，照明三個支路），每支路控制電流16A |
1、
塑殼開關：AAM1
2、
接觸器：CJX4
3、
電壓表：99T1 |
|
5 |

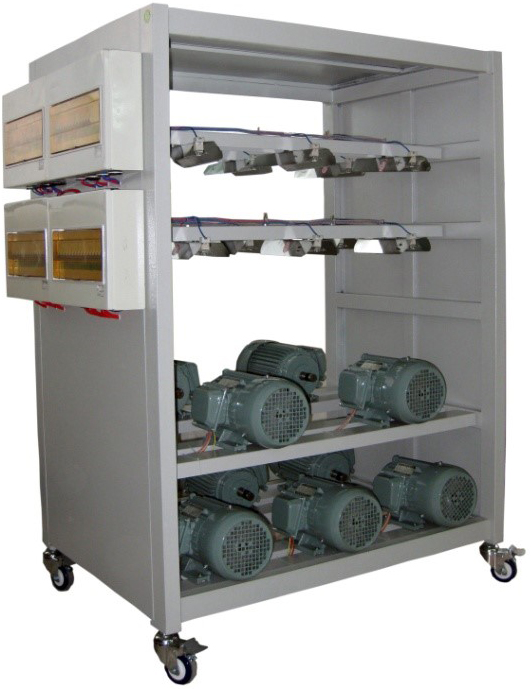

負載柜 |
小車式 |
1 |
動力、照明負荷 |
1、
半開放式結構
2、
負載小車帶單元控制
3、可移動，車輪帶自鎖裝置 |
1、
感性負載10個單元，每個單元軸功率2.2KW
2、
阻性負載10個單元，每個單元功率1KW |
|
6 |
安全防護材料與工具 |
|
1 |
1、絕緣手套2副
2、絕緣靴2副
3、絕緣地毯20㎡
4、套筒扳手1套（17件套）
5、梅花扳手1套（8件套）
6、呆頭扳手1套（8件套）
7、接地線（5M）
8、兆歐表(1000V)、萬用表(MY60)、鉗形表(5~200A)
9、電工常用工具 |
1、安全防護用品
2、安全防護用品
3、安全防護用品（正常的倒合閘、設備巡視、記錄防護）
4~9、電氣設備維護工具 |
1、安全防護用品應采用可在10KV環境下使用的合格產品。并能提供產品質量證明和企業資質證明。 |
|
7
|
安全
標志 |
GB |
1 |
安全
防護 |
|
|
4、其他
⑴使用環境條件
1、周?chē)諝鉁囟炔桓哂?span lang="EN-US">+40℃，不低于-5℃,在24小時內平均溫度不高于+35℃。
2、相對濕度在最高溫度+40℃時不超過50%,在較低溫度時允許有較高的相對濕度，如+20℃時為90%；
3、空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；
4、無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；
5、海拔高度不超過2000米；
6、成套設備適用于以下溫度運輸和儲存；-25℃至+55℃。在短時間內（不超過24小時）不超過+70℃。
⑵主要技術參數
①、額定絕緣電壓：直流660V
②、額定工作電壓：交流380V
③、輔助電路額定工作電壓：交流380V、220V
④、母線額定電流：100A
⑤、分支母線額定電流：10~16A；
⑥、柜體尺寸：柜高：2000mm，柜寬：600mm（800
mm），柜深：800mm
⑶結構特征
①、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
②、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
④、機械聯鎖：GCK柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟以保證安全。
⑤、受電開關及GCK柜的抽屜都具有兩個位置：接通位置及斷開位置。
|
