電力電子綜合創(chuàng )新實驗設備,電力電子創(chuàng )新實驗裝置

SBDD-4型電力電子綜合創(chuàng )新實驗平臺

一、概述

電力電子綜合創(chuàng )新實驗平臺、電力電子教學實驗臺，主要是用于機電及自動化各專業的的實驗教學工作，包括課程實驗、畢業設計、綜合實驗、創(chuàng )新性實驗、研究性實驗等；通過本實驗裝置中的技能訓練，能在深入理解專業知識的同時，培養學生的實踐技能。達到培養高水平技術人才的目標。

"電力電子綜合創(chuàng )新實驗平臺"依據西安交通大學王兆安編著的《電力電子技術》（第五版）、《半導體變流技術》教材實驗大綱的要求，吸收國內、外同類產品的優點，充分考慮了實驗室的現狀和發展趨勢，精心研制而成。

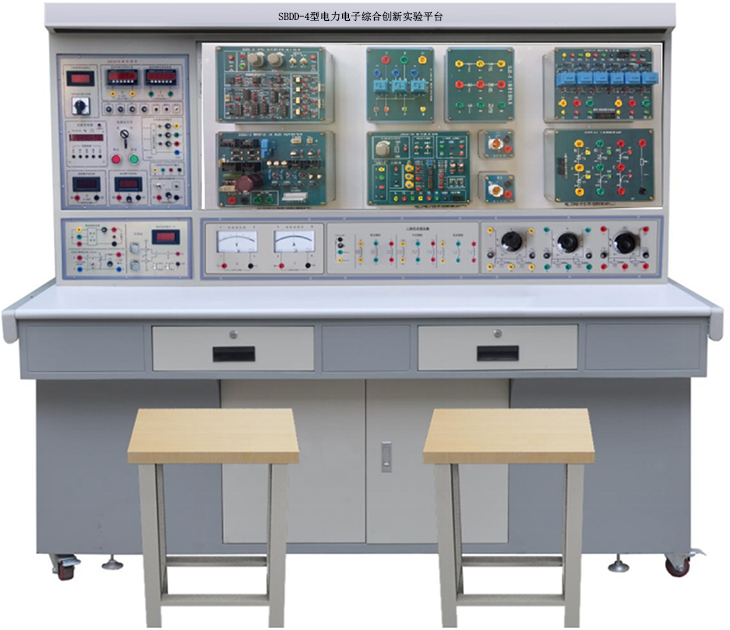

(此圖片僅作為結構參考，具體實物要根據配置而定）

二、適用范圍

"電力電子綜合創(chuàng )新實驗平臺"涵蓋了各類院校所開設的"電力電子技術"、"半導體變流技術"等專業課程所要求的實驗項目。

三、技術性能

1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)

2、工作環境: 溫度-10℃－+40℃　相對濕度＜85％（25℃）　海撥＜4000m

3、裝置容量：＜1000W

4、外形尺寸：1500×700×1580 mm

四、裝置的基本裝備

1、DX01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

（1）交流電源（帶有過流保護措施）提供交流電源：三相交流電源220V/1.5A,經過380V//220V 隔離變壓器輸出)

（2）高壓直流電源：輸出220V/0.5A，具有輸出短路保護。

（3）數字式儀表

①交流數字電壓表：可通過其下方的波段開關切換指示三相電網輸入線電壓。

②真有效值交流數字電壓表一只：測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

③真有效值交流數字電流表一只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

④直流數字電壓表一只：測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級；

⑤直流數字電流表一只：測量范圍0～5A，三位半數顯，精度0.5級，具有短路保護等功能。

（4）帶鏡面的指針表：直流電壓表（測量范圍0～±300V，為中零式，精度為1.0級）直流電流表（測量范圍0～±2A，為中零式，精度為1.0級）

（5）三相可調電阻（90Ω×2/0.41A一個 、900Ω×2/0.41A兩個）

（6）平波電抗器：提供100mH、200mH、700mH電感，在1A下保持線性。

（7）給定：±15V可調電壓輸出，帶數顯，指示輸出電壓。

（8）單相調壓：提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調交流電源，并帶短路保護。

（9）三相整流濾波電路：可對單相及三相交流電源進行整流和濾波，具有輸出短路保護。

（10）變壓器：提供三相芯式變壓器一個（該變壓器原、副邊繞組的電壓為127V/63.6V），用于三相橋式、單相橋式有源逆變電路實驗。

（11）人身安全保護體系三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使主電路輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。

²電壓型漏電保護器：對隔離變壓器前的線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。

²電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

²實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。

2、DX02實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體結構，造形美觀大方；設有兩個大抽屜，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

3、電力電子應用創(chuàng )新實訓模塊

1）底盒采用開模有機透明封閉塑料底盒，模塊面板采用藍色印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理圖。高壓電路安裝在面板背面，或者通過雙圈接線柱引出接口，透過透明底盒能夠看到器件實物，方便感性認識。

2）包含三相同步信號電路單元模塊、TC787AP三相集成脈沖觸發電路模塊（設有單雙脈沖切換開關，封鎖及輸出開關，移相電位器等）、六路功率三極管BU406及灌封脈沖變壓器隔離的脈沖輸出電路，PWM脈沖發生器及四路功率橋功率輸出電路、二極管整流電路、四路IGBT功率橋電路及LEM電流傳感器檢測電路、三相晶閘管整流電路、三相異步電機IPM逆變調速模塊電路（矢量控制）、變頻調速按鍵與LED顯示電路模塊。

3）提供單結晶體管觸發電路實驗模塊

4）西門子TCA785集成觸發電路實驗模塊。

5）提供直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525�？赏瓿山滩闹薪祲簲夭娐罚˙uck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路實驗。

6）功率器件驅動與保護電路實驗模塊：主要是為完成新器件特性實驗提供電源、驅動電路及PWM波形發生器。

a.電源：為驅動電路提供電源，±15V和+20V直流電源。

b.驅動電路：包括 MOSFET和IGBT的驅動電路。其中IGBT的驅動電路采用專用芯片EXB841，其它的由運放、門電路及分立元件組成。

c.PWM波形發生器：以SG3525為核心的PWM波形發生器主要是為新器件驅動電路提供PWM驅動波形。

7）單相交直交變頻原理：用于展示交直交變頻原理，主要讓學生了解SPWM正弦波脈寬調制信號的形成方法，了解IGBT管專用集成驅動芯片的特點及其使用，能完成如下實驗項目：

1）SPWM波形成的過程；

2）交直交變頻電路原理

8）單相交流調壓/調功電路:實現單相交流調壓和交流調功的實驗內容。采用的電力電子器件為雙向晶閘管，在交流調壓實驗中采用由雙向觸發二極管構成觸發控制電路；在交流調功實驗中采用由555時基電路組成觸發控制電路。

4、實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而

成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

5、提供直流他勵電動機（220V，185W）1臺

6、提供三相鼠籠異步交流電機180W）1臺

五、本裝置能開設的實驗項目（以上配置）

（一）晶閘管觸發電路實驗項目

1）單結晶體管觸發電路

2）單相集成鋸齒波觸發電路實驗（由 Tca785 組成）

3）三相集成鋸齒波觸發電路實驗（由TC787等組成）

（二）晶閘管線路實驗項目

1）單相半波不控整流電路實訓

2）單相全橋不控整流電路實訓

3）單相半波可控整流電路實驗

4）單相橋式半控整流電路實驗

5）單相橋式全控整流及有源逆變電路實驗

6）三相半波可控整流電路實驗

7）三相橋式半控整流電路實驗

8）三相半波有源逆變電路實驗

9）三相橋式全控整流及有源逆變電路實驗

10）單相交流調壓電路實驗

11）單相交流調功電路實驗

12）三相交流調壓電路實驗

（三）新器件特性及驅動保護實驗項目

1）單向晶閘管（ SCR ）特性實驗

2）功率場效應管（ MOSFET ）特性實驗

3）功率晶體管（ GTR ）特性實驗

4）絕緣雙極性晶體管（ IGBT ）特性實驗

5）功率場效應管（ MOSFET ）驅動與保護電路實驗

6）絕緣雙極性晶體管（ IGBT ）驅動與保護電路實驗

（四）典型新器件線路實驗

1）單相正弦波脈寬調制（ SPWM ）逆變電路實驗

2）直流斬波電路的性能研究（降壓斬波電路、升壓斬波電路、升降壓斬波的電路、 Cuｋ斬波電路、 Sepic 斬波電路、 Zeta 斬波電路）
