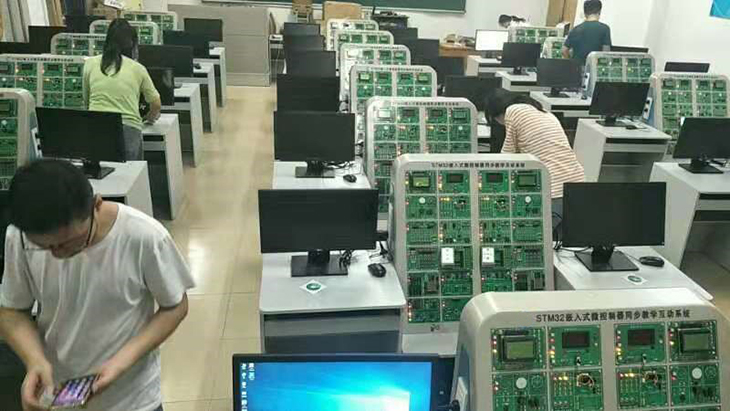

SB-52HT單片機同步互動實驗系統
單片機同步互動實驗系統以教學模式改革為突破點，以教學內容、教學方法改革為創(chuàng )新點，以教學手段建設為保障，以考核方式改革為導向，引領教學模式新潮流。
單片機同步互動實驗系統在單片機課程的教學內容、教學方法、教學手段方面進行了系統改革，利用計算機技術、多媒體技術、網絡(luò )技術，將單片機的理論教學與實驗、實習、設計、開發及等級考試融為一體，豐富了教學內容，注重學生動手能力和創(chuàng )新能力的培養，提高了學生的學習興趣和教學質量，達到了事半功倍的教學效果。
單片機同步互動實驗系統既保留了學校原有的教學思想和理念，又發揮了同步教學互動系統優勢，節省課時，真正實現了由以前的以理論教學為主到理論與實踐同步轉變的教學模式。
1、DCPU-C/J模塊化同步互動教學系統教師端
硬件指標：
1）主控臺：ABS材質，噴塑，厚度5mm，尺寸 1.5m×0.78m×1.42m。
2）系統模塊：十二個教學實驗模塊。
3）數據交換系統。端口速率：100Mbps 端口數48口，自適應RJ45端口。
4）電子教室互動軟件1 套

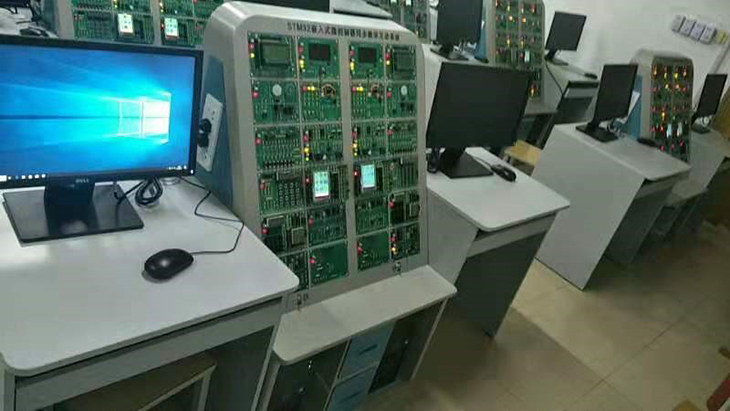

2、DCPU-C/X模塊化同步互動教學系統學生端
（1）硬件指標：
1）平臺尺寸：720 mm×600mm×1180mm；
2）材質：ABS 厚度5毫米，平臺后部采用透明有機玻璃；
3）開關電源：輸入電壓：220V，AC/DC，輸出電壓：DC+5V/3A，±12V/0.5A；
4）多功能電源插座：孔位數20個，四插，額定電流：10A，額定電壓：250V；
5）空氣開關：10A ，通電壽命不小于10000次，具有滅弧系統；
6）平臺下端兩側擺放電腦主機，主機中間另有兩個抽屜存放實驗器材。雙工位同步教學實驗裝置。平臺上部擺放2個工位的專業課程教學模塊至少有12塊，分體式結構、模塊化設計，可根據教學任務的不同進行模塊更換；
7）疊插式連接線；
8）51單片機CPU模塊、ARM:STM32F103VCT6模塊。
9）學生用計算機桌
三聚氰胺板（尺寸約900*600*740mm）板材，厚16mm含鍵盤托，采用三節靜音滑軌，堅固耐用。
10）學生用凳子
鋼木材質 尺寸約：320*230*450mm 24套
11）網絡(luò )配電工程
根據教室實際面積施工，網線五類線，水晶頭超五類，電源線（紅、黃、藍），4平方毫米，2.5平方毫米，1.5平方毫米，PVC線槽，不銹鋼線槽等若干米。
12）數據采集與處理、顯示設備
揚天T4900D：CPU：i5-7500；內存：4G；硬盤：1T；顯卡：1G獨顯；顯示器：19.5英寸。
（2）軟件指標：
1）51集成開發環境
①NICE、KEIL雙平臺支持
②支持匯編語言、C語言調試
③支持單步、斷點、全速運行
④支持虛擬示波器
2）ARM:STM32F103VCT6實驗軟件調試平臺
直接使用KEIL軟件編譯調試，軟件應用通俗易懂；全新的 WINDOWS 界面版本，支持 WIN2000/XP等操作系統；
符合編程語言語法的彩色文本顯示，用戶可根據個人愛好修改特定和著色功能；
先進的錯誤定位，可直接進入錯誤位置，無需查找錯誤信息；
完美的編輯編譯集成環境，可在同一個編輯窗口中編輯編譯程序，無需做其它任何設置；
完美的集成調試環境，可在Windows 2000及Windows XP環境下，在調試窗口中直接運行和源程序調試，無需任何其它煩瑣的操作。
（3）多CPU模塊化同步互動教學實驗裝置同步互動教學平臺實踐模塊：十二塊實驗模塊。配51模塊、STM32F創(chuàng )新實驗模塊：
①信號綜合板；
138譯碼電路；393八分頻電路；可調模擬信號0~5v；數字溫度18B20；模擬溫度LM35；非門和與非門電路；單脈沖，時鐘，蜂鳴器雙運放電路LM358；脈寬與射極輸出電路。獨立直流電源開關、指示。
②LED點陣和總線擴展單元；
配有74LS244三態緩沖器與74LS273八D觸發器，進行基本輸入/輸出實驗；配有16*16 LED及驅動電路，可進行中文字幕移動實驗�？偩�(xiàn)擴展座，選配擴展卡，如USB2.0擴展模塊，"51"單片機可進行和PC機usb數據通信。獨立直流電源開關、指示。
③串口通信接口卡；
8253定時計數器接口；8250異步通信接口； 8251通信接口； 485接口； RS232接口；1.8432MHZ信號。獨立直流電源開關、指示。
④8255實驗模塊；
配有8255擴展接口，為實驗提供三個IO口、打印接口和擴展座；獨立直流電源開關、指示。
⑤AD/DA綜合模塊；
完成ADC0809 八位模數轉換，數據采集顯示等實驗；完成DAC0832 八位數模轉換、方波、鋸齒波、階梯波等實驗；配有8259可編程中斷控制芯片，進行中斷擴展及中斷優先級實驗（8086）；配有8279可偏程鍵盤接口芯片，進行鍵盤實驗。獨立直流電源開關、指示。
⑥鍵盤LED顯示模塊；
配有4*6鍵盤接口，六位LED八段顯示器；配有8255系統監控用接口，進行鍵盤動態掃描，動態顯示等實驗。獨立直流電源開關、指示。
⑦LCD/TFT液晶顯示和IC卡實驗模塊；
完成128*64點陣式LCD中文顯示及圖形顯示實驗；可進行IC卡讀寫實驗。提供TFT240X320觸摸彩屏接口。（觸摸彩屏選配），獨立直流電源開關、指示。
⑧電機、喇叭、繼電器模塊；
配有全隔離驅動四相步進電機，直流電機；喇叭，音頻放大輸出電路，繼電器控制；獨立直流電源開關、指示。
⑨邏輯電平顯示與獨立鍵盤；
配有八只邏輯開關和八只按鈕開關；配有12位led帶驅動顯示。獨立直流電源開關、指示。
⑩元件擴展模塊；
有若干電阻，電容，二極管，三極管，電位器元件庫。
四排并行八位排針四組，二組八位轉接口；獨立直流電源開關、指示。
?8155o語音錄放模塊；
ISD1110語音錄放；8155擴展接口；獨立直流電源開關、指示。
串行總線接口板；
TLC549芯片組成串行AD轉換；TLC5615芯片組成串行DA轉換；93C46串行EEPROM ；PC8563日歷鐘；紅外線收發；LM331 V/F壓頻轉換； LM331 F/V轉換；24C02 I2C RAM；獨立直流電源開關、指示。
（4）系統能完成課程任務
·51部分實驗
(一)標配軟件實驗
|
1 |
清零程序 |
6 |
查找相同數據個數 |
|
2 |
拆字程序 |
7 |
無符號雙字節快速乘法子程序 |
|
3 |
拼字程序 |
8 |
多分支程序 |
|
4 |
數據區傳送子程序 |
9 |
脈沖計數實驗 |
|
5 |
數據排序實驗 |
10 |
電腦時鐘實驗 |
(二)標配硬件基礎實驗
|
1 |
P1口亮燈實驗 |
14 |
步進電機控制 |
|
2 |
P1口轉彎燈實驗 |
15 |
8253方波實驗 |
|
3 |
P3.3口輸入，P1口輸出實驗 |
16 |
小直流電機調速實驗（霍爾傳感器） |
|
4 |
工業順序控制實驗 |
17 |
16*16 LED點陣顯示實驗 |
|
5 |
8255 A、B、C口輸出方波實驗 |
18 |
128*64（1602）LCD液晶顯示實驗 |
|
6 |
8255 PA口控制PB口 |
19 |
8250可編程異步通訊接口實驗（自發自收） |
|
7 |
8255控制交通燈 |
20 |
8251可編程通訊接口實驗（與PC機） |
|
8 |
簡單I/O擴展實驗 |
21 |
單片機RS232/485串行發送實驗（雙機通訊） |
|
9 |
A/D0809轉換實驗 |
22 |
單片機RS232/485串行接收實驗（雙機通訊） |
|
10 |
D/A0832轉換實驗 |
23 |
DS18B20單總線溫度測量實驗 |
|
11 |
8279鍵盤顯示實驗 |
24 |
PWM實驗 |
|
12 |
I2C儲存卡讀寫實驗 |
25 |
射極跟隨器 |
|
13 |
繼電器控制實驗； |
|
|
(三) 選配綜合實驗
|
26 |
通用打印機實驗； |
40 |
串行存儲芯片93C46讀寫實驗 |
|
27 |
微型打印機打印字符、曲線、漢字實驗； |
41 |
LM331電壓/頻率轉換實驗 |
|
28 |
數碼管倒計時的道路模擬交通燈； |
42 |
74LS164 串入并出實驗 |
|
29 |
語音芯片ISD1410控制實驗（錄音）； |
43 |
74LS164 串入并出實驗 |
|
30 |
語音芯片ISD1410控制實驗（放音）； |
44 |
74LS138譯碼器實驗 |
|
31 |
CAN總線通訊接口實驗； |
45 |
8155輸入，輸出，SRAM實驗 |
|
32 |
以太網TCP/IP協議接口實驗； |
46 |
砝碼稱重測量 |
|
33 |
USB2.0通訊接口實驗。 |
47 |
TFT觸摸彩屏顯示文字和彩條實驗 |
|
34 |
紅外線遙控收發實驗 |
48 |
TFT觸摸彩屏顯示圖片實驗 |
|
35 |
TLC549串行A/D轉換實驗 |
49 |
TFT觸摸彩屏觸摸實驗 |
|
36 |
TLC5615 10位D/A串行轉換實驗 |
50 |
SD卡讀寫實驗 |
|
37 |
PCF8563 I²C日歷時鐘實驗 |
51 |
32M flash讀寫實驗 |
|
38 |
看門狗實驗 |
52 |
MC14433數字電壓表實驗 |
|
39 |
AT24C02 I2C總線存儲器讀寫實驗 |
|
|
·ARM:STM32F103VCT6實驗
實驗分為基礎入門級部份，中級應用部份，高級應用部份
|
1 |
流水燈實驗 |
2 |
RTX實驗 |
|
3 |
按鍵檢測實驗 |
4 |
觸摸屏實驗 |
|
5 |
外部事件中斷實驗 |
6 |
單總線溫度傳感器實驗 |
|
7 |
多個串口實驗 |
8 |
步進電機實驗 |
|
9 |
RTC實驗 |
10 |
蜂鳴器實驗 |
|
11 |
ADC實驗(內部及外部擴展) |
12 |
紅外接收 |
|
13 |
DAC實驗 |
14 |
uCOS操作系統實驗 |
|
15 |
看門狗實驗 |
16 |
VirtualCOMPort(USB虛擬串口) |
|
17 |
SPI存器實驗 |
18 |
MP3音樂(lè )播放實驗 |
|
19 |
TFT液晶顯示文字，圖片實驗 |
20 |
基本輸入輸出實驗 |
|
21 |
16*16點陣顯示實驗 |
22 |
擴展并口實驗8255* |
|
23 |
鍵盤LED顯示實驗 |
24 |
LCD12864顯示實驗 |
|
25 |
直流電機實驗 |
26 |
揚聲器發聲實驗 |
|
27 |
*電子稱實驗（250元） |
28 |
*攝像頭拍照圖片顯示實驗（350元） |
|
29 |
*血氧及脈膊測量實驗（200元） |
30 |
*三相BLDC控制實驗（680元） |
|
31 |
*藍牙傳輸實驗（280元） |
32 |
*考勤卡實驗（200元） |
|
33 |
*光照測量（150元） |
34 |
*GPS,GSM（680元） |
|
35 |
*超聲波測距（150元） |
36 |
*語音錄放（150元） |
|
37 |
*指紋鎖實驗（580元） |
|
|
3、電子教室（軟件）專業版51點，包含教學端和學生端：
（1）耐思V6.0互動軟件：
電子教室V6.0專業版51點，包含教學端和學生端
（2）互動軟件功能：
基本功能：
Ø 圖像監控，教師端可同時控制至少24個學生端的圖像顯示、捕捉放大，可對每一個學生端的實時圖像進行單獨調整。
Ø 強大的語音功能方便師生之間、學生之間的交流，使得討論內容更明確，溝通更方便。
Ø 教師端可對學生端實現遠程保護功能，包括優盤限制、上網控制、程序限制等。
Ø 分組教學，口語討論等貼近現代教學方法。
Ø 具有班級管理功能，可以查看學生列表、查看學生狀態、查看學生端屬性、選擇學生以啟動功能、添加學生、刪除學生，以及編輯學生姓名。
Ø 具有分屏廣播、文件分發、作業提交、網絡(luò )考場、遠程輔導、遠程監控、網絡(luò )影院、語音廣播、語音對話、錄制與回放功能。
Ø 數字化教材庫廣播教學，開放式試題考庫及標準答案庫。
Ø 具有強大的考試功能和隨堂小考，可由系統自動評分，或由教師調閱評分。
Ø 免費升級維護，易于擴展、易學易用。
