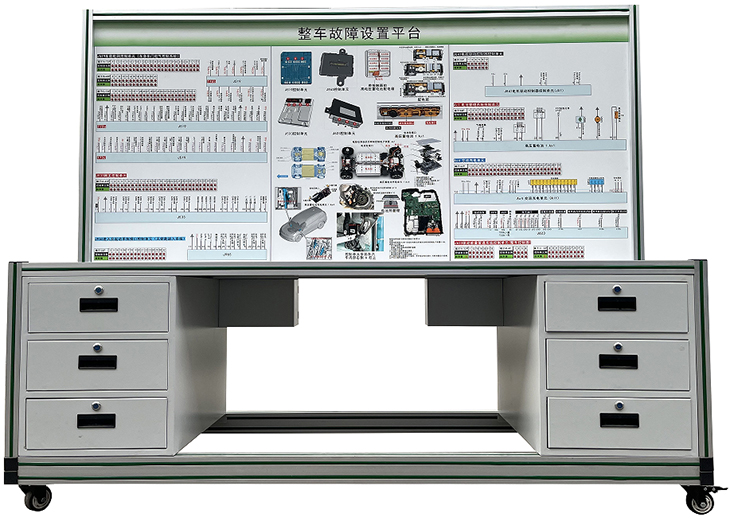

整車故障設置診斷平臺(智能教學系統)
一、產品簡介
采用純電動汽車原車插接器實物制作，無損原車部件與線束，包括電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統插接器及專用線束，通過專用線束與車輛連接，可直接在檢測臺面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等,可完成電動汽車整車系統（電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統）相關的實驗實訓內容。適合于全國職業院校技能大賽中職組"新能源汽車檢測與維修"大賽賽項與整車的實訓教學。
二、功能特點
1.通過專用線束與車輛連接(訂制連接線束,無損原車部件與線束)，斷開專用線束后車輛功能完整。新能源整車檢測與診斷實訓臺與本次采購的新能源整車聯動使用(一汽大眾ID.4 CROZZ 2021款 Pure+純凈長續航版，汽車需要另外配套)。
2.車輛結構完整，各控制系統、傳感器、執行器齊全，可正常運行。
3.可通過原車儀表顯示整車動、靜態信號參數。
4.配備 新能源汽車電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統原理教學板。
5.實訓臺面板采用帶檢測端子的原理面板：面板打印有永不褪色的彩色控制單元和執行器、傳感器端子圖；并安裝傳感器與執行器的檢測端子。
6.可以實現多名學員同時進行車輛高技術的維修診斷實訓。
7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼制抽屜3只，雙開門儲物柜），耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
8.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，進行原車配套的檢測與維修。檢測平臺便于教師設故和學生實時在線信號測量，可根據教學實際需求選用，檢測故障點大于200路，可以設置斷路、短路、虛接等故障；
三、技術規格
1.外形尺寸：2050×700×1700mm(長×寬×高)
2.面板外形尺寸：1488×948mm（長*寬）
3.移動腳輪：100*60mm
4.工作溫度：-40℃～+50℃
四、實訓（實驗）項目
1.實現新能源汽車電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統各項目實訓
2.各控制器模塊的結構和工作原理；
3.各控制器的檢測；
4.新能源汽車故障碼的讀取方法；
5.分析新能源汽車故障現象，掌握新能源汽車故障排除方法。
6.新能源汽車維修與保養實訓。
7.新能源汽車大賽培訓實訓。
8. PEU電源系統的數據分析和故障診斷
9. PEU互鎖信號的數據分析和故障診斷
10. PEU P-CAN總線的數據分析和故障診斷
11. PEU電機溫度傳感器的數據分析和故障診斷
12. PEU旋變傳感器的數據分析和故障診斷
13. DC/DC直流充電控制的數據分析和故障診斷
14. DC/DC直流充電輸出的數據分析和故障診斷
15. VCU電源系統的數據分析和故障診斷
16. VCU制動燈開關的數據分析和故障診斷
17. VCU電子換擋器的數據分析和故障診斷
18. VCU互鎖信號的數據分析和故障診斷
19. VCU B-CAN總線的數據分析和故障診斷
20. VCU P-CAN總線的數據分析和故障診斷
21. VCU喚醒信號的數據分析和故障診斷
22. VCU模式開關的數據分析和故障診斷
23. VCU加速踏板傳感器的數據分析和故障診斷
24. VCU冷卻系統的數據分析和故障診斷
25. OBC P-CAN總線的數據分析和故障診斷
26. OBC溫度傳感器的數據分析和故障診斷
27. BMS電源系統的數據分析和故障診斷
28. BMS P-CAN總線的數據分析和故障診斷
29. BMS喚醒信號的數據分析和故障診斷
30. BMS碰撞信號的數據分析和故障診斷
31. BMS充電狀態信號的數據分析和故障診斷
32.直流充電插座CAN總線的數據分析和故障診斷
33.直流充電插座連接確認信號的數據分析和故障診斷
34.直流充電插座充電喚醒信號的數據分析和故障診斷
35.直流充電插座溫度傳感器的數據分析和故障診斷
36. 新能源汽車大賽培訓實訓。
|
