機電控制綜合實訓平臺,機電控制實訓設備

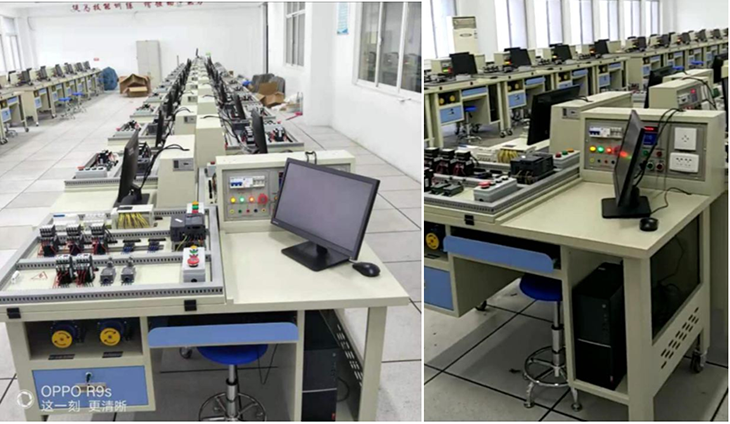

SBDJ-KZT機電控制綜合實訓平臺

（一）機電控制綜合實訓項目概述：

機電控制綜合實訓平臺根據中等職業教育電力電氣類及機電類兩種專業人才培養方案標準及技能教學標準為依據，按標準化實訓室建設標準。

（二）建設內容：

熟練操作電氣類實訓裝置，該設備含以下內容：PLC、變頻器、網孔板、線槽和導軌、元器件、電機實訓模塊等。

（三）詳細技術參數

1．裝置特點：

1.1 操作臺為全鋼結構，長*寬*高不小于1400mm*800mm*750mm，表面經高溫噴塑處理，美觀大方且有防銹絕緣的作用。設有二層抽屜以及電腦主機放置箱。右邊抽屜為鍵盤。抽屜上層放置電機，下層置放元器件及工具。

1.2 電氣實訓功能：該功能硬件部分包含：通用網孔板、角度調節支架、電氣器件等。角度調試結構根據人體工程學設計，通用安裝板可在0-60度電動調節安裝角度，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求。學生可以在網孔板上進行日常的器件安裝與電氣線路的接線等，可以讓學生掌握電氣的設計、安裝、調試與優化等技能。

1.3 實訓操作臺下設四個帶固定調節機構的萬向輪，便于移動和固定。

1.4 操作臺為實訓操作時，電氣控制線路元器件安裝在左側網孔板上，采用2mm厚網孔板，工業灰噴塑，網孔板有效網孔尺寸不小于800mm*800mm*20mm，留有電源輸入插孔，標識清晰、操作方便、更換便捷，更接近于工業化操作實際。

右邊網孔板：不銹鋼網孔板有效網孔尺寸不小于570mm*545mm*20mm，留有電源輸入插孔，標識清晰、操作方便、更換便捷，更接近于工業化操作實際。

1.5 操作臺采用三相五線制供電方式，設有電機專用漏電保護器，輸出380v、220v、24v各種實驗電源，操作臺的各路電源輸出均有指示，使用時具有安全保障措施。

1.6 智能電源控制功能：該功能為整個裝置所需用電單元提供電源和由上位系統電源管理控制。包含設備總電源開關、電源供電指示、電源輸出安全插座、三相電源輸出插座、單相電源輸出插座、RFID電源管理單元等構成。電源管理可以接收上位發送過來的開、關指令進行管理，同時反饋電源的工作信息。也可以配置權限管理，使用者配有IC卡，在RFID刷卡區經注冊授權的IC卡（即管理員）可以實現在刷卡成功認證身份后可以對裝置的總電源進行控制。

1.7 操作臺留有網絡(luò )智能控制接口及攝像頭的安裝位置，可通過網絡(luò )和手機等移動設備控制。不管是電氣控制線路實訓教學，還是網絡(luò )智能化控制，都預留相應擴展空間。

1.8 電機模塊：安裝在實訓臺上，并引線到接口，方便學生檢測及實驗。

（四）技術性能

1．輸入電壓：三相四線（或三相五線）～380V±10% 50Hz。

2．工作環境：溫度-10～＋40℃；相對濕度＜85%（25℃）；海拔＜4000m。

3．裝置容量：＜1.5KVA (可以?xún)?yōu)于此款）。

4．重量：100Kg(可以?xún)?yōu)于此款）。

5．外形尺寸：1400×800×750mm3(可以?xún)?yōu)于此款）。

6．漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

（五）機電控制綜合實訓裝置的基本配置及功能

1．電源控制箱

主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。

2．主控功能板配備資源

三相五線制，空開電源輸入。采用封閉殼體，能夠提供三相五線380V電源，單相220V電源，直流24V電源，并帶有電源指示燈及外接端口，方便為實驗實訓提供電源。具體參數如下：

（1）設備有總開關、設備急停按鈕，三相電源開關、單相電源開關、直流電源開關。

序號	名稱	數量	單位	技術參數
1	控制主機	48	臺	預裝設備用PLC控制軟件。通過控制系統實現自動評分。
2	PLC	48	只	48點
3	變頻器	48	只	E740
4	網孔板、線槽和導軌	48	塊	左邊主操作區尺寸不小于800800X20mm，采用M5的自攻螺釘孔便于安裝，支持導軌安裝（與元器件配套），線槽規格為3035，網孔板能接地。右邊操作區采用不銹鋼網孔板，規格：570X545X20mm。
5	元器件	48	套	UT接線端子排
				斷路器，3P，一只（接U、V、W和N）。
				熔斷器，3P一只，2P一只。
				交流接觸器，線圈額定電壓220v，三只。及輔助觸頭。
				熱繼電器，兩只。
				時間繼電器，線圈額定電壓220v，一只。
6	電機實訓模塊	48	臺	1．一臺三相異步電機 2．電機功率：60w 3．一臺雙速電機 4．電機引出接線端子至模塊上，方便接線
7	按鈕模塊	48	套	1．模塊參考尺寸：180mm長80mm寬80mm高 2．按鈕開孔尺寸：φ22 3．按鈕類型：常開按鈕4個帶指示燈 4．急停按鈕1個 5．模塊上帶有接線端子，方便接線
8	行程開關模塊	48	套	1．模塊參考尺寸：180mm長80mm寬800mm高 2．行程開關數量：4個 3．模塊上帶有接線端子，方便接線
9	實訓桌椅	48	套	1400mm800mm1230mm.
10	電源實訓屏	48	套	配：智能電源控制功能（見要求）
11	自動檢測		套	無線網絡(luò )電氣自動檢測功能
12	電子儀器		套	本組設備非對口招生考試考點不需要配置。 1．每工位穩壓電源一臺，輸入單相AC220V，輸出一路0-30V直流可調電壓，功率不小于50W，并連接好30cm長紅黑鱷魚夾測試線，導線線徑不低于1 mm²； 2．每工位數字信號發生器一臺，能預置輸出正弦波、方波和三角波且幅度可調的信號，并連接好30cm長紅黑鱷魚夾測試線，導線線徑不低于1 mm²； 3．每工位雙蹤數字示波器一臺，帶寬≥30MHz，實時采樣率≥250MS/s，配通用BNC示波器探頭兩根（帶寬匹配，帶X1/X10衰減開關）。
13	線號機	每50臺設備配1臺		AC220V供電，可打印0.5-6mm²線號管及貼紙，支持中英文及數字和符號打印。
14	萬用表	48	塊	有電阻、電壓、電流等檔位。
15	工具	48	套	常用規格工具（375、6100一字和十字起，剝線鉗，UT冷壓端子鉗，剪刀，6寸尖嘴鉗等）
16	香蕉頭插線	48	套	4mm插頭，2.5mm2軟性橡膠導線，黃綠紅藍黑色各1根
17	控制線	48	卷	RV0.75，黃綠紅藍黑色各2卷（100米）
18	接線端子	48	包	UT1-4，共1000只
19	說明書	48	本	實驗指導手冊
20	實訓室線路布置	1	套	260平，布線要求設備與控制系統獨立，互不干擾，實現網絡(luò )控制的要求。
21	凳子	48	張
