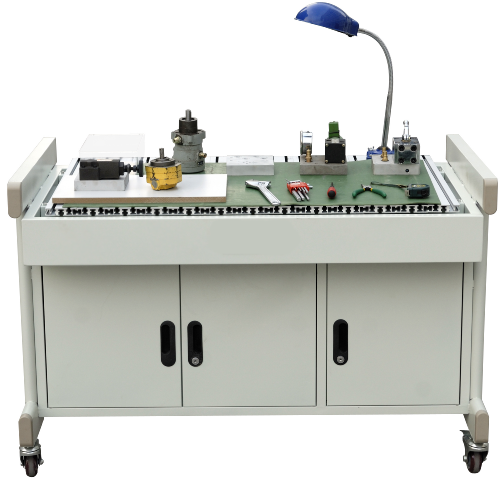

SBYY-CZ液壓元件拆裝實訓臺
液壓元件拆裝實驗臺,液壓拆裝臺,液壓閥拆裝實訓裝置配有各種典型的液壓泵、液壓閥和液壓缸、液壓馬達等液壓元件及拆裝工具,通過對各類液壓元件的拆裝實訓。
一、概述
液壓元件拆裝實訓臺,液壓元件拆裝工作臺,液壓元件是液壓系統的重要組成部分，本實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學需要。
二、技術參數
1、交流電源：?jiǎn)蜗郃C 2200 V±10% 50Hz；
2、溫度：-10～50℃；
3、外形尺寸：約長×寬×高=1230mm×700mm×820mm；
4、整機功耗：≤1.0 kVA；
5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、配置及技術性能
1．動力元件
低壓齒輪泵（CB-B4）、葉片泵(YB-10B)、高壓柱塞泵(4MCY-1)
2．控制元件
直動式溢流閥(P-B10)、先導式溢流閥(Y-10B)、高壓溢流閥（DB-10）、減壓閥（J-10B）、節流閥（L-10B）單向閥(I-10B)、換向閥(34E-10B)、高壓
換向閥(3WE6A)等。
3．執行元件：?jiǎn)纬鰲U雙作用液壓缸
4．其它要求：主體采用金屬框架制作，表面為雙層亞光密文噴塑工藝處理。設有抽屜、日光燈一個、交流電源插座。為減少拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電橡皮墊。
5．拆裝工具：內六角扳手一套、游標卡尺0~250、0~25外徑千分尺、300鋼板尺一跟、開口板子二把、螺絲刀一把、200臺虎鉗一臺等、小元器件盒一個、清洗盆兩個等。
二、實訓項目
1.液壓缸拆裝實訓
2.液壓泵拆裝實訓
3.方向控制閥拆裝實訓
4.壓力控制閥拆裝實訓
5.流量閥控制拆裝實訓
五、設備配置清單
序號 | 元件名稱 | 規格／型號 | 數量 | 單位 | 備注 |
1 | 實訓裝置 | 1230x700x820mm | 臺 | 1 | 鐵質雙層亞光密紋噴塑結構 |
2 | 齒輪泵 | BB-B6 | 臺 | 1 | |
3 | 柱塞泵 | 5MCY-1 | 臺 | 1 | |
4 | 葉片泵 | YB1-10B | 臺 | 1 | |
5 | 直動式溢流閥 | P-B10 | 只 | 1 | |
6 | 先導式溢流閥 | Y-10B | 只 | 1 | |
7 | 減壓閥 | DR10-4-5X10Y | 只 | 1 | |
8 | 節流閥 | DVP6 | 只 | 1 | |
9 | 調速閥 | 2FRM5-31B/15QB | 只 | 1 | |
10 | 液控單向閥 | SV10PA1-30 | 只 | 1 | |
11 | 三位四通換向閥 | 4WE6E61B/CG24N9Z5L | 只 | 1 | |
12 | 單杠雙作用液壓缸 | MOB40-200 | 只 | 1 | |
13 | 鋼皮尺 | 30CM | 把 | 1 | |
14 | 千分尺 | 0~25mm | 把 | 1 | |
15 | 卡簧鉗（內、外） | P1ERS | 把 | 2 | |
16 | 活動扳手 | 6”-150mm | 把 | 1 | |
17 | 10”-250mm | 把 | 1 | ||
18 | 內六角扳手 | JTECH | 套 | 1 | |
19 | 拆裝墊塊 | 塊 | 1 | 元件在墊塊上拆裝 | |
20 | 橡膠墊皮 | 張 | 1 |
