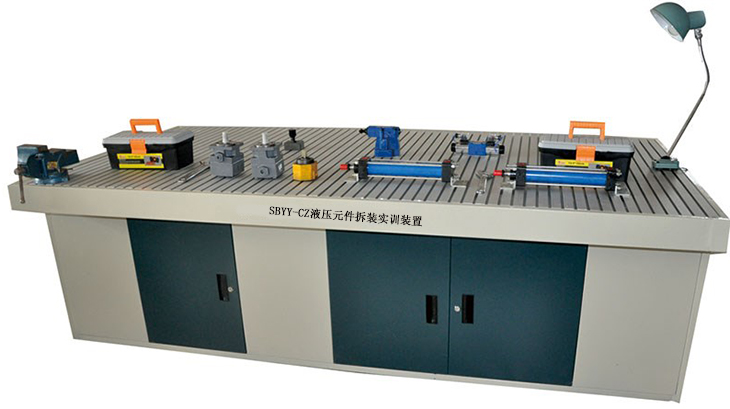

SBYY-CZ液壓元件拆裝實訓裝置
一、概述
液壓元件拆裝實訓臺，液壓元件拆裝實訓裝置，液壓元件是液壓系統的重要組成部分，本液壓元件拆裝實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業液壓傳動，液壓與氣壓傳動等課程的實訓教學需要。
二、液壓元件拆裝實訓臺技術參數
輸入電源：?jiǎn)蜗?20V±10%，50HZ
整機消耗：＜1.0kva
溫度：-10~50℃
外形尺寸：1230*700*820mm
安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國際標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、液壓元件拆裝實訓臺配制及技術性能
1、動力元件
低壓齒輪泵、葉片泵、高壓柱塞泵
2、控制元件
直動式溢流閥、先導式溢流閥、高壓溢流閥、減壓閥、節流閥、單向閥、換向閥、高壓換向閥
3、執行元件：?jiǎn)纬龈芨茏饔靡簤焊?br>
4、其他要求：主體采用金屬框架制作，表面為雙層亞光密文噴塑工藝處理。設有抽屜、日光燈一個、交流電源插座。為減少拆裝是的碰撞而引起的噪音，在臺面上鋪設有放靜電橡皮墊。
5、液壓元件拆裝實訓臺拆裝工具
四、液壓元件拆裝實訓設備配置清單
|
序號 |
元件名稱 |
規格／型號 |
數量 |
單位 |
備注 |
|
1 |
實訓裝置 |
1230x700x820mm |
臺 |
1 |
鐵質雙層亞光密紋噴塑結構 |
|
2 |
齒輪泵 |
BB-B6 |
臺 |
1 |
|
|
3 |
柱塞泵 |
5MCY-1 |
臺 |
1 |
|
|
4 |
葉片泵 |
YB1-10B |
臺 |
1 |
|
|
5 |
直動式溢流閥 |
P-B10 |
只 |
1 |
|
|
6 |
先導式溢流閥 |
Y-10B |
只 |
1 |
|
|
7 |
減壓閥 |
DR10-4-5X10Y |
只 |
1 |
|
|
8 |
節流閥 |
DVP6 |
只 |
1 |
|
|
9 |
調速閥 |
2FRM5-31B/15QB |
只 |
1 |
|
|
10 |
液控單向閥 |
SV10PA1-30 |
只 |
1 |
|
|
11 |
三位四通換向閥 |
4WE6E61B/CG24N9Z5L |
只 |
1 |
|
|
12 |
單杠雙作用液壓缸 |
MOB40-200 |
只 |
1 |
|
|
13 |
鋼皮尺 |
30CM |
把 |
1 |
|
|
14 |
千分尺 |
0~25mm |
把 |
1 |
|
|
15 |
卡簧鉗（內、外） |
P1ERS |
把 |
2 |
|
|
16 |
活動扳手 |
6”-150mm |
把 |
1 |
|
|
17 |
10”-250mm |
把 |
1 |
||
|
18 |
內六角扳手 |
JTECH |
套 |
1 |
|
|
19 |
拆裝墊塊 |
塊 |
1 |
元件在墊塊上拆裝 | |
|
20 |
橡膠墊皮 |
張 |
1 |
