2023年4月8日

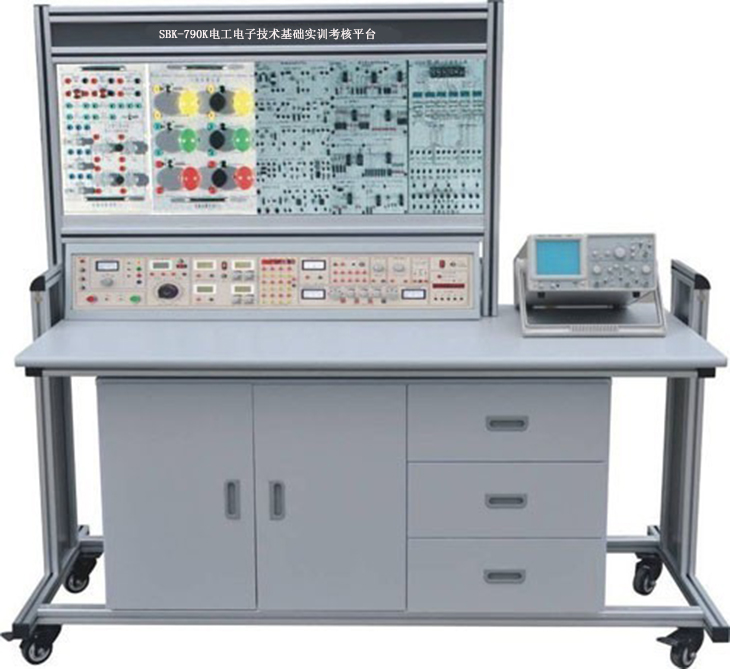

SBK-790K電工電子技術基礎實訓考核平臺
電工電子技術基礎實訓考核裝置是我公司根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的要求，按照職業教育的教學和實訓要求而研發的產品，實訓內容涵蓋"電路分析""電工基礎""電工學""模擬電子技術""數字電子技術""電機控制""繼電接觸器控制"等課程實訓項目，結構合理，實訓元器件采用掛箱式，易增加或擴展實訓項目。該裝置適合高職、高專、中專、職校等新建或擴建實訓室，為學校迅速開設實訓課提供了理想的實訓設備。
一、電工電子技術基礎實訓考核設備技術性能
1、輸入電源：三相四線（或三相五線）～380V±5%
50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：150Kg
5、外形尺寸：1400mm×700mm×1500mm
二、電工電子技術基礎實訓考核裝置基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下：
1、控制及交流電源部分
（1）提供三相固定380V交流電源，由組合開關獨立控制其輸出，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。
（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低壓交流電源，電流1.5A。
（4）提供～220V插座2只，為外部?jì)x器提供工作電源。
（5）配備實訓用250V/30W日光燈管及支架一套。
2、直流電源部分
（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。
（2）低壓直流穩壓電源：+5V，電流0.5A，有表指示。
3、功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ--
1KHz）。
3）頻率范圍:
0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調,
調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
4、連續計數脈沖：輸出頻率0.5-300KHz。
5、單次脈沖：每次可輸出一對正負脈沖。
6、儀表部分
（1）真有效值交流數字電壓表一只，測量范圍：0-500V，0.5級，三位半數顯。
（2）真有效值交流數字電流表一只，測量范圍：0-2000mA，0.5級，三位半數顯。
（3）直流數顯電壓表一只，測量范圍：0-200V，0.5級，三位半數顯。
（4）直流數顯電流表一只，測量范圍：0-2000mA，0.5級，三位半數顯。
（5）單相智能型功率、功率因數表
由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值時的取樣信號經A/D變換，采用專用DSP計算有功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
（6）指針式直流微安表一只，量程100uA，精度1.5級。
7、七段譯碼器：6組七段譯碼器及對應譯碼顯示數碼管
8、邏輯電平顯示：8位LED顯示器
9、邏輯電平開關：8位開關電平輸出
10、實驗管理器
平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源功能，此外自動記錄由于接線或操作錯誤造成的漏電告警總次數，為學生實訓技能考核提供一個統一的標準。
（二）實訓掛箱及配件
電工部分：
1、DGJ-01
直流電路基本原理掛箱（一）
1）．電工儀表的使用與測量誤差的計算
2）．減少儀表測量誤差的方法
3）．伏安法測電阻
4）．電源外特性的測定
5）．電阻的串并混聯
6）．電流表工作原理
7）．電壓表工作原理
8）．歐姆表工作原理
2、DGJ-02
直流電路基本原理掛箱（二）
1）．負載獲得最大功率的條件
2）．電阻與溫度的關系：用伏安法沒出燈絲在不同電壓下的阻值
3）．基爾霍夫第一定律
4）．基爾霍夫第二定律
5）．電路中電位的測量
6）．樓梯開關兩地控制
7）．電壓控制電流源
8）．電壓控制電壓源
3、DGJ-03
交流與磁電路電路基本原理掛箱（三）
1）．串并聯電路
2）．電容器的串并混聯電路
3）．電容C在交直流中的作用
4）．單相交流電路
5）．日光燈電路的連接
6）．提高功率因數的方法
7）．交流電路參數的測量
8）．正弦交流電路中RLC元件的特性
9）．電焊變壓器原理
10）．變壓器空載實驗
11）．變壓器有載實驗
12）．交流互感器原理
13）．電壓互感器原理
14）．磁耦合線圈的反接
15）．磁耦合線圈的順接
4、DGJ-04
交流三相負載掛箱（四）
1）．三相負載星形聯接
2）．三相負載三角形聯接
3）．星形和三角形電路的等效互換
4）．星形和三角形互換
5、DGJ-05
基本定律定理掛箱（五）
1）．諧振電路
2）．RC選頻網絡(luò )
3）．一階RC電路的過渡過程
4）．一階RL電路的過渡過程
5）．二階電路的響應
6）．RL串聯電路
7）．RC串聯電路
8）．RCL并聯電路
9）．電感在交直流中的作用
10）．通電斷電自感現象
6、DGJ-06測試電表一
1
）.智能交流數字電壓表
交流數字電壓表1只，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通
過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-500V，頻率范圍：10Hz-20Hz。手動量程為：10V、100V、500V。測量精度為0.5級。具有數據存儲與查詢功能。
2）.智能交流數字電流表
交流數字電流表1只，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-5A，頻率范圍：10Hz-20Hz。手動量程為：100mA、1A、5A。測量精度為0.5級。具有數有數據存儲與查詢功能。
3
）.直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-200V。手動量程為：2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
4
）.直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
7、DGJ-07測試電表二
1）單相智能型功率、功率因數表
由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值時的取樣信號經A/D變換，采用專用DSP計算有功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
2）指針式直流微安表一只，量程100uA，精度1.5級
電子部分：
1、DZJ-1二極管與三極管基本原理
1）．二極管的正向特性
2）．二極管的反向特性
3）．二極管的開關特性
4）．二極管嵌位器
5）．二極管限幅器
6）．三極管輸入輸出特性
7）．三極管基本放大器
8）．三極管限幅器
9）．恒壓源電路
10）．恒流源電路
11）．三極管開關特性
12）．三極管實用電路
2、DZJ
-2 三極管基本放大原理
1）．低頻小信號放大器
2）．帶負載單極小信號電壓放大
3）．電壓負反饋偏置電路
4）．串聯電流負反饋電路
5）．串聯電壓負反饋電路
★6）．并聯電壓負反饋電路
7）．并聯電流負反饋電路
8）．射極輸出電路
9）．自主射極輸出電路
10）．用電阻提高發射極電位
11）．用穩壓管提高發射極電位
12）．二極管的伏安特性
13）．電容隔直特性
14）．三極管基本放大原理
15）．共基極電路
16）．共發射極電路
3、DZJ
-3 基本放大
1）.用負反饋消除自激振蕩
2）.單管小信號放大器
3）.雙管兩極放大器
4）.結型效管放大器
5）.場效應管分壓式自偏壓電路
6）.用電容衰減高頻電壓
7）.射極跟隨器
8）.差動放大器
9）.長尾式差動放大器
10）.差動輸入單端輸出
11）.OTL互補對稱放大器
12）.OTL功率放大器
13）.差動輸入運算放大器
4、DZJ
-4 正弦波振蕩器
1）．RC移相振蕩器
2）．橋式振蕩器
3）．電感式振蕩器
4）．石英晶體振蕩器
5）．電容三點式振蕩器
6）．變壓器反饋式振蕩器
7）．雙T選頻網絡(luò )
8）．矩形波振蕩器
9）．鋸齒波振蕩器
10）．正弦波振蕩器
11）．音頻振蕩器
12）．正弦波余弦波振蕩器
5、DZJ
-5 差動放大器與集成功率放大器
1）.
差動放大器基本電路
2）.恒流源差動放大器
3）．雙電源差動放大器
4）．單端輸入單端輸出
5）．差動輸入雙端輸出
6）．恒壓源恒流源
7）．三管OTL互補對稱放大器
8）．四管OTL互補推挽功率放大器
9）．集成功率放大器
6、DZJ
-6 二極管與場效應管基本放大原理
1）．共源極放大電路
2）．共漏極放大電路
3）．共柵極放大電路
4）．用熱敏電阻穩定工作點
5）．二極管穩定工作點
6）．共集電極電路
18）．分壓式電流負反饋偏置電路
7、DZJ
-7 集成運算放大器
1）．同相運算放大器
2）．同相輸入保護措施
3．基本同相運算電路
4）．反相運算基本電路
5）．反相輸入保護措施
6）．同相輸入求和運算
7）．雙端輸入求和運算
8）．反相輸入求和運算
9）．簡單的過零比較電路
10）．雙限比較電路
8、DZJ
-8 整流器與穩壓電源
1）．基本帶通慮波電路
2）．矩形波振蕩器
3）．變壓整流濾波電路
4）．橋式整流穩壓電路
5）．倍壓整流電
6）．三端集成穩壓
7）．三端可調集成穩壓
8）．電子濾波器
9）．連續可調穩壓電源
10）．穩壓電源軟啟動
11）．阻容二極管儲發可控硅
12）．電子調壓器
13）．晶閘管觸發電路
14）．具有放大環節的穩壓電源
15）．并聯穩壓電源
16）．串聯穩壓電源
9、DZJ
-9 門電路
1）.TTL集成邏輯門的參數測試
2）．CMOS邏輯門的參數測試
3）．TTL集成開路門與三態輸出門的應用
4）．與、非、或、與非門電路實驗
5）．半加器電路實
6）．全加器電路實驗
7）．二極管非門、或非門電路
8）．三極管非門、與非門、或非門電路
10、DZJ
-10觸發器與編譯碼計數器
1）．RS觸發器實訓
2）．D觸發器實驗
3）．JK觸發器實訓
4）．T觸發器實驗
5）．JK型觸發器轉換成D觸發器
6）．D型觸發器轉換成JK觸發器
7）．計數器實訓
8）．MSI移位寄存器及其應用
9）．譯碼器及其變換方式
10）．MSI數據選擇器及邏輯設計
11）．微分型單穩態電路
12）．環形多諧振蕩器
13）．利用門電路構成編碼器、分配器、選擇器
14）．組合電路的設計之一一一編碼轉換
15）．組合電路的設計之二一一顯示電路
16）．同步時序電路的設計
17）．計算機時序電路的設計
18）．集成定時器測試及應用
11、DZJ
-11計數器運放與時基電路
1）．異步十進制減法計數器
2）．異步十進制加法計數器
3）．綜合能力培訓實驗一一電子秒表
12、DZJ
-12 數/模電和模/數轉換器
1）集成A/D
2）D/A轉換實訓
13、
電氣安裝板×1套：尺寸為550*750mm，公差±10mm
14、
照明線路實訓模塊：?jiǎn)蜗?span lang="EN-US">5A電子式電度表（1只），10A空開帶漏保2P+N（1只），5A空開1P（3只），86型雙聯開關（3套），86型五眼插座（2套），T5系列燈管帶座1套，螺口燈泡帶座（1套）。
15、繼電控制線路實訓模塊×1套
10A空氣開關帶漏保（4P+N）1只、熔斷器(3P)1只、熔斷器(2P)1只、導軌安裝式熱繼電器（最大整定電流1.6A）1只、交流接觸器（線圈電壓AC220V，觸點電流不小于9A）4只、交流接觸器輔助觸點（2常開2常閉）3只、通電延時晶體管時間繼電器（最大延時時間不小于5S）1只、20節接線端子排1條，三聯按鈕盒（帶紅、綠、黑按鈕，一常一常閉觸點）1只。
16、三相鼠籠交流電機1臺（380V
Y/△ 180W）
17、連接線一套
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。
三、實訓項目
（一）電工基礎技能實訓
（1）直流電路基本原理
1．電工儀表的使用與測量誤差的計算
2．減少儀表測量誤差的方法
3．伏安法測電阻
4．電源外特性的測定
5．電阻的串并混聯
6．電流表工作原理
7．電壓表工作原理
8．歐姆表工作原理
9．歐姆定律
10．互易定理
11．載維南定理
12．諾頓定理
13．惠斯通電橋
14．負載獲得最大功率的條件
15．電阻與溫度的關系：用伏安法沒出燈絲在不同電壓下的阻值
16．基爾霍夫第一定律
17．基爾霍夫第二定律
18．電路中電位的測量
19．迭加定律
20．樓梯開關兩地控制
21．電壓控制電流源
22．電壓控制電壓源
（2）交流與磁路基本原理
1．串并聯電路
2．電容器的串并混聯電路
3．電容C在交直流中的作用
4．單相交流電路
5．日光燈電路的連接
6．提高功率因數的方法
7．交流電路參數的測量
8．正弦交流電路中RLC元件的特性
9．電焊變壓器原理
10．變壓器空載實驗
11．變壓器有載實驗
12．交流互感器原理
13．電壓互感器原理
14．磁耦合線圈的反接
15．磁耦合線圈的順接
16．三相負載星形聯接
17．三相負載三角形聯接
18．星形和三角形電路的等效互換
19．星形和三角形互換
20．諧振電路
21．RC選頻網絡(luò )
22．一階RC電路的過渡過程
23．一階RL電路的過渡過程
24．二階電路的響應
25．RL串聯電路
26．RC串聯電路
27．RCL并聯電路
28．電感在交直流中的作用
29．通電斷電自感現象
30．單相電度表的安裝與使用
（3）電氣控制
1．三相鼠籠式異步電動機的使用
2．三相異步電動機直接啟動控制
3．三相異步電動機點動控制
4．三相異步電動機自鎖控制
5．接觸器聯鎖的正反轉控制
6．接觸器和按鈕雙重聯鎖正反轉控制
（二）電子技術實訓
（1）模擬電路基本技能實訓
1．二極管的正向特性
2．二極管的反向特性
3．二極管的開關特性
4．二極管嵌位器
5．二極管限幅器
6．三極管輸入輸出特性
7．三極管基本放大器
8．三極管限幅器
9．恒壓源電路
10．恒流源電路
11．三極管開關特性
12．三極管實用電路
13．低頻小信號放大器
14．帶負載單極小信號電壓放大
15．電壓負反饋偏置電路
16．串聯電流負反饋電路
17．串聯電壓負反饋電路
18．并聯電壓負反饋電路
19．并聯電流負反饋電路
20．射極輸出電路
21．自主射極輸出電路
22．用電阻提高發射極電位
23．用穩壓管提高發射極電位
24．用負反饋消除自激振蕩
25．單管小信號放大器
26．雙管兩極放大器
27．結型效管放大器
28．場效應管分壓式自偏壓電路
29．用電容衰減高頻電壓
30．射極跟隨器
31．差動放大器
32．長尾式差動放大器
33．差動輸入單端輸出
34．OTL互補對稱放大器
35．OTL功率放大器
36．差動輸入運算放大器
37．RC移相振蕩器
38．PC橋式振蕩器
39．電感式振蕩器
40．石英晶體振蕩器
41．電容三點式振蕩器
42．變壓器反饋式振蕩器
43．雙T選頻網絡(luò )
44．矩形波振蕩器
45．鋸齒波振蕩器
46．正弦波振蕩器
47．音頻振蕩器
48．正弦波余弦波振蕩器
49．差動放大器基本電路
50．恒流源差動放大器
51．雙電源差動放大器
52．單端輸入單端輸出
53．差動輸入雙端輸出
54．恒壓源恒流源
55．三管OTL互補對稱放大器
56．四管OTL互補推挽功率放大器
57．集成功率放大器
58．二極管的伏安特性
59．電容隔直特性
60．三極管基本放大原理
61．共基極電路
62．共發射極電路
63．共集電極電路
64．分壓式電流負反饋偏置電路
65．用熱敏電阻穩定工作點
66．二極管穩定工作點
67．共源極放大電路
68．共漏極放大電路
69．共柵極放大電路
70．同相運算放大器
71．同相輸入保護措施
72．基本同相運算電路
73．反相運算基本電路
74．反相輸入保護措施
75．同相輸入求和運算
76．雙端輸入求和運算
77．反相輸入求和運算
78．簡單的過零比較電路
79．雙限比較電路
80．基本帶通慮波電路
81．矩形波振蕩器
82．變壓整流濾波電路
83．橋式整流穩壓電路
84．倍壓整流電
85．三端集成穩壓
86．三端可調集成穩壓
87．電子濾波器
88．連續可調穩壓電源
89．穩壓電源軟啟動
90．阻容二極管儲發可控硅
91．電子調壓器
92．晶閘管觸發電路
93．具有放大環節的穩壓電源
94．并聯穩壓電源
95．串聯穩壓電源
（2）數字電路基本技能實訓
1．TTL集成邏輯門的參數測試
2．CMOS邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式
16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器、分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CMOS集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
（三）電力拖動實訓
1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、具有自鎖的正轉控制線路
4、具有過找保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線路
11、時間繼電器控制串聯電阻降壓控制線路
12、手動Y/△降壓起動
13、接觸器控制Y/△降壓起動
14、時間繼電器控制Y/△降壓起動
四、配置表
電工電子實訓考核裝置配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
電工電子實訓考核屏 |
臺 |
1 |
|
|
2 |
電工電子實訓考核桌 |
張 |
1 |
|
|
3 |
學生凳 |
張 |
2 |
|
|
3 |
電工部分實訓掛箱及電機 |
塊 |
1 |
01 |
直流電路基本原理一 |
|
塊 |
1 |
02 |
直流電路基本原理二 |
|
塊 |
1 |
03 |
基本定律實驗 |
|
塊 |
1 |
04 |
交流/磁路基本原理 |
|
塊 |
1 |
05 |
燈箱負載 |
|
塊 |
1 |
06 |
測試電表一 |
|
塊 |
1 |
07 |
測試電表二 |
|
臺 |
1 |
SYDJ00 |
三相鼠籠異步電動機AC380V |
|
4 |
電工部分電氣元件 |
套 |
1 |
電氣安裝板×1套 |
|
照明線路實訓模塊：單相5A電子式電度表（1只），10A空開帶漏保2P+N（1只），5A空開1P（3只），86型雙聯開關（3套），86型五眼插座（2套），T5系列燈管帶座1套，螺口燈泡帶座 |
|
繼電控制線路實訓模塊×1套
10A空氣開關帶漏保（4P+N）1只、熔斷器(3P)1只、熔斷器(2P)1只、導軌安裝式熱繼電器（最大整定電流1.6A）1只、交流接觸器（線圈電壓AC220V，觸點電流不小于9A）4只、交流接觸器輔助觸點（2常開2常閉）3只、通電延時晶體管時間繼電器（最大延時時間不小于5S）1只、20節接線端子排1條，三聯按鈕盒（帶紅、綠、黑按鈕，一常一常閉觸點）1只。 |
|
5 |
電子部分實訓掛箱 |
塊 |
1 |
DZJ-1 |
二極管與三極管基本原理 |
|
塊 |
1 |
DZJ-2 |
三極管基本放大原理 |
|
塊 |
1 |
DZJ-3 |
基本放大 |
|
塊 |
1 |
DZJ-4 |
正弦波振蕩器 |
|
塊 |
1 |
DZJ-5 |
差動放大器與集成功率放大器 |
|
塊 |
1 |
DZJ-6 |
二極管與場效應管基本放大原理 |
|
塊 |
1 |
DZJ-7 |
集成運算放大器 |
|
塊 |
1 |
DZJ-8 |
整流器與穩壓電源 |
|
塊 |
1 |
DZJ-9 |
門電路 |
|
塊 |
1 |
DZJ-10 |
觸發器與編譯碼計數器 |
|
塊 |
1 |
DZJ-11 |
計數器運放與時基電路 |
|
塊 |
1 |
DZJ-12 |
數/模電和模/數轉換器 |
|
|
電工連線 |
套 |
1 |
20根：長1000mm
黃4條、綠4條、紅4條、黑4條、藍4條
20根：長500mm
黃4條、綠4條、紅4條、藍4條、黑4條。
疊插線：長1000mm10根
電流插頭線1根 |
|
11 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
電工電子技術綜合實訓考核裝置 |
|
電工基礎與技能實訓考核裝置 |
|
電工技術綜合實訓裝置 |
|
通用電子技術實訓裝置 |
|
電子技術綜合實訓考核設備 |
|
電子技術綜合實驗裝置 |
|
電氣教學平臺,勞模+技能大師聯創(chuàng )中心建設方案 |
|
電氣自動化設備安裝與維修實訓考核平臺 |
|
智能型裝接表電工實訓系統 |
|
電工技能實訓考核柜 |
|
直流調速（調壓）實訓控制柜 |
|
化工自動化儀表實訓平臺 |
|
電工·電子技術實訓裝置 |
|
電氣控制實訓裝置（單面雙組型） |
|
電氣裝配與調試實訓平臺 |
|
儀表自動化控制綜合實訓臺 |
|
高性能高級維修電工及技能培訓考核實訓裝置 |
|
電工培訓考核裝置 |
|
機電技術技能實訓考核裝置 |
|
電機與電氣控制實訓臺 |
|
樓宇智能化控制系統平臺 |
|
電氣技能實訓考核裝置 |
|
電工電氣裝配與工藝實訓臺 |
|
電機與電力拖動實訓裝置 |
|
維修電工技能實訓考核裝置（網孔板、單面雙組型） |
|
電工電子及電機拖動綜合實訓平臺 |
|
電工技能實訓與考核裝置 |
|
電工技術實訓臺 |
|
電工技術實驗裝置 |
|
電工綜合實訓考核設備 |
|
高級電工實訓臺 |
|
電工電子綜合實驗臺 |
|
智能型電工電子拖動綜合實驗裝置（帶PLC實驗) |
|
電子技術創(chuàng )新設計綜合應用實訓裝置 |
|
電子工藝與檢測實訓平臺 |
|
電子裝配實訓臺 |
|
電子技術實驗裝置 |
|
高級電工電子技術實驗裝置 |
|
高性能電工電子電拖綜合實訓裝置 |
|
電子技術綜合實驗裝置 |
|
電子電路綜合實驗實訓裝置 |
|
電工基礎實驗裝置 |
|
電氣控制技術實訓考核裝置 |
|
電氣控制及電子技能實訓考核裝置 |
|
網孔型電工技能及工藝實訓考核裝置（單面、雙組） |
|
電工技能實訓考核平臺 |
|
電工電子技能及創(chuàng )新設計綜合實訓考核裝置 |
|
電工電子技術實驗臺 |
|
初、中、高級及技師維修電工實訓考核裝置 |
|
電氣控制綜合實驗裝置 |
|
供配電技術實訓裝備 |
|
電工實訓裝置（單面雙組型） |
|
電工電子模擬實訓裝置 |
|
低壓電工電氣裝配實訓臺 |
|
電子裝配工藝與檢測實訓裝置 |
|
電工工藝（維修電工）試驗臺 |
|
電工電子電拖實訓臺 |
|
現代維修電工技術實訓考核裝置 |
|
電工實訓工作臺 |
|
電子技術技能實訓考核臺 |
|
電子學技術綜合實驗裝置 |
|
維修電工電氣控制實訓裝置 |
|
機床電氣與PLC控制教學實驗裝置 |
|
現代電氣控制競技裝調考核實訓裝置 |
|
機電技術技能實訓考核裝置 |
|
電氣裝配實訓裝置（網孔板、雙組型） |
|
電工電子綜合應用創(chuàng )新實訓裝置 |
|
電子單片機實訓臺 |
|
維修電工實訓考核裝置 |
|
電機控制及調速綜合實訓裝置 |
|
電工電子自動化綜合實訓實驗臺 |
|
電工模電數電綜合實訓平臺 |
|
電氣控制及電子技能實訓考核裝置 |
|
電氣裝配實訓裝置 |
|
網孔型電工電氣裝配實訓臺 |
|
維修電工實訓考核裝置（單面雙工位） |
|
電子電工綜合實驗裝置 |
|
中級電工電器實訓設備 |
|
電工技能測試臺 |
|
維修電工實訓設備 |
|
高級電工技能實訓考核裝置 |
|
電工電子技能及創(chuàng )新設計綜合實訓考核裝置 |
|
電力拖動實驗裝置 |
|
電工綜合實驗裝置 |
|
維修電工技能智能實訓考核裝置 |
|
機電技術技能實訓考核裝置 |
|
電工電子技能綜合實訓裝置 |
|
通用電工競賽訓練平臺 |
|
高級電工練功考核實訓臺 |
|
電工、電子、電力拖動、PLC、變頻器、單片機、觸摸屏實訓臺 |
|
電子技術技能實訓臺 |
|
現代物流倉儲自動化實驗系統 |
|
電氣線路安裝實訓裝置 |
|
維修電工技術實訓平臺 |
|
電力電子技術應用實訓裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置 |
|
電氣照明設備安裝調試技能實訓裝置 |
|
電氣安裝調試實訓設備,電氣安裝調試實訓裝置 |
|
自動生產線裝調與設計實訓裝置 |
|
互聯網+現代電工電子技術實訓裝置 |
|
電工電子·電拖·PLC技術綜合實訓考核裝置 |
|
電氣設備安裝調試技能實訓裝置 |
|
電工電子基礎實驗裝置 |
|
電工電子技術基礎實訓考核平臺 |
|
電氣安裝與維修實訓裝置 |
|
電機傳動與控制實驗裝置 |
|
維修電工高級技師考核實訓設備 |
|
電氣控制PLC實訓臺 |
|
電氣安裝與維修實訓考核裝置 |
|
電氣控制系統安裝與調試實訓設備 |
|
電機及電氣技術實驗裝置 |
|
電氣安裝調試實訓裝置 |
|
通用電工電子電拖實驗裝置 |
|
電工電子實驗裝置 |
|
電機拖動及電氣控制技術實訓裝置 |
|
電機拖動及運動控制綜合實驗臺 |
|
機電綜實訓考核平臺 |
|
電力拖動實驗裝置 |
|
直流調速技術實訓裝置 |
|
電機性能測試柜 |
|
機電控制綜合實訓平臺 |
|
電機控制實訓臺 |
|
電機控制接線實驗臺 |
|
電機運動控制實訓裝置 |
|
電工電機拖動實訓裝置 |
|
電機裝配與運行檢測實訓裝置 |
|
電機電控配線安裝實訓裝置 |
|
電機·變壓器維修及檢測實訓裝置 |
|
電機故障檢測實訓考核裝置 |
|
變頻器工作原理實訓裝置 |
|
維修電工技能實訓考核裝置（電氣控制·PLC·變頻器) |
|
高級電工技能實訓考核裝置 |
|
高級維修電工變頻調速PLC可編程控制實訓裝置 |
|
電子焊接技能實訓平臺 |
|
現代電工技術實訓考核裝置（柜式、雙面型) |
|
高級電工電子實驗裝置 |
|
數字電子技術綜合實訓考核裝置 |
|
模擬電路、數字電路實驗平臺 |
|
模擬電子電路實驗裝置 |
|
模擬電路應用創(chuàng )新實驗平臺 |
|
電子產品焊接與工藝實訓臺 |
|
電子工藝焊接裝配生產線 |
|
電工電子創(chuàng )新綜合實訓裝置 |
|
電子工藝實訓考核裝置 |
|
電子創(chuàng )新實驗臺 |
|
電子產品設計與裝調實訓考核裝置 |
|
電力拖動一體化實訓設備 |
|
網絡(luò )型高性能電工電子技術實訓與考核裝置 |
|
電子（模電數電）技術綜合應用創(chuàng )新實訓考核裝置 |
|
初中高級電工實訓設備 |
|
理實一體化教室、電工電子技術實驗臺 |
|
電工電子綜合實驗裝置 |
|
電子技術綜合實訓考核平臺 |
|
電工實訓考核裝置 |
|
電工技能實訓裝置 |
|
電工技能實訓臺 |
|
電氣系統安裝與調試實訓裝置 |
|
電工基礎實訓臺 |
|
電工實訓考核裝置,電工技術實訓考核裝置,網孔型電工實訓考核設備 |
|
現代電氣控制系統安裝與調試實訓考核裝置 |
|
網孔型電氣控制實訓裝置 |
|
在線智慧電子實驗系統綜合實訓平臺 |
|
電子產品裝調與人工智能創(chuàng )新考核裝置 |
|
電力電子技術應用創(chuàng )新設計綜合實訓裝置 |
|
電子學綜合實驗裝置 |
|
電工實訓操作臺（單面二組型） |
|
電工電子技術綜合實訓考核裝置 |
|
電工電子自動化綜合實驗實訓裝置 |
|
電工電子電拖實驗裝置 |
|
電工技能鑒定實訓裝置 |
|
低壓電氣裝配工技能實訓考核裝置 |
|
電工電拖綜合實訓裝置 |
|
電工技術實訓考核裝置 |
|
機電綜實訓考核平臺 |
|
電工電子技術實驗裝置 |
|
電力拖動實訓裝置 |
|
軌道交通電力系統綜合自動化技能實訓考核平臺 |
|
電力拖動一體化實訓設備 |
|
電力系統綜合自動化技能實訓考核平臺 |
|
電力系統微機保護綜合實訓裝置 |
|
電力系統自動化實訓平臺 |
|
電氣設備及二次部分實訓考核裝置 |
|
電機及電氣技術實驗裝置 |
|
電機電力電子及電氣控制技術實驗裝置 |
|
電機及電氣技術實驗裝置 |
|
大功率直流調速系統實訓考核裝置 |
|
電機裝配與運行檢測實訓考核設備 |
|
電機電力拖動及電氣控制實訓裝置 |
|
電機拖動及自動控制系統實驗臺 |
|
電機及電氣控制實驗裝置 |
|
電子焊接裝配實訓臺 |
|
電子創(chuàng )新綜合實訓平臺 |
|
電工電拖綜合實訓平臺 |
|
電機控制實驗臺、電機PLC控制實驗裝置 |
|
搖臂鉆集合實驗臺,機床電氣控制技能實訓考核裝置 |
|
電氣控制實訓平臺 |
|
一體化網絡(luò )型高級維修及技師電工技能培訓考核實訓裝置 |
|
防爆電氣控制技術技能培訓考核實訓裝置 |
|
電機及拖動實驗臺 |
|
高級維修電工綜合實訓柜 |
|
電工操作實操臺，網孔型電工技能實訓考核裝置 |
|
電氣安裝實訓裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置 |
|
電力拖動電氣控制實驗裝置 |
|
電工電氣實訓考核裝置 |
|
電工電子實訓臺 |
|
電機拖動與調速系統實訓裝置 |
|
電子產品設計及制作生產線 |
|
電力系統微機保護綜合實訓設備 |
|
電子技術綜合實驗裝置 |
|
電子技術綜合實訓平臺 |
|
網孔型高級維修電工實訓設備,網孔型中級維修電工實訓設備,網孔型初級維修電工實訓設備 |
|
高級電工電拖實訓考核柜、中級電工電拖實訓考核考核柜、初級電工電拖實訓考核考核柜 |
|
高級維修電工實訓室,中級維修電工實訓室,初級維修電工實訓室 |
|
電力拖動PLC變頻調速綜合實訓裝置 |
|
電力拖動實訓臺 |
|
電工基礎及基本技能實訓臺 |
|
電機拖動實訓設備 |
|
電子技術實驗實訓室設備 |
|
電工電子實訓考核裝置 |
|
高級電工電子電力拖動實驗裝置 |
|
供電技術實訓裝置 |
|
電力拖動與控制技術實訓裝置 |
|
電力電子及電氣傳動實驗臺 |
|
電力技術控制系統實訓演示設備 |
|
高級電工實訓設備、中級電工實訓設備、初級電工實訓設備 |
|
電力自動化儀表及過程控制實訓平臺 |
|
電力系統繼電保護實驗臺 |
|
電氣控制實訓室設備 |
|
電氣控制技術實驗裝置 |
|
維修電工實訓考核裝置 |
|
高級電工及技師維修電工實訓考核裝置 |
|
維修電工實訓裝置、維修電工技能操作臺 |
|
高級維修電工考核實訓臺（單面雙組型） |
|
電氣安裝與維修實訓考核裝置 |
|
電工電力電子實訓平臺 |
|
變電二次安裝工實訓考核裝置 |
|
工廠供電綜合自動化實訓裝置 |
|
供配電實驗室設備,電氣工程綜合實訓設備 |
|
電工基本操作技術實訓室設備 |
|
機電驅動實訓設備 |
|
電子產品裝配實訓室 |
|
電氣控制技能實訓考核裝置 |
|
電氣安裝與維修實訓考核設備 |
|
電子焊接防靜電實訓臺 |
|
電子產品裝配與調試生產線 |
|
電子工藝實訓考核裝置 |
|
模擬電路實驗裝置 |
|
電機技術實驗裝置（交/直流發電機） |
|
電機與變壓器綜合實驗裝置 |
|
電力拖動.PLC技能實訓裝置，電力拖動、PLC實訓裝置 |
|
高級維修電工綜合實訓裝置(附件)為競賽考核平臺 |
|
高級電工職業技能鑒定綜合實訓考核裝置 |
|
電力自動化及繼電保護實驗裝置 |
|
電力自動化及繼電保護實驗臺 |
|
電力拖動（工廠電氣控制）實驗裝置 |
|
初中級電工實訓考核裝置 |
|
高級電工技術實驗臺 |
|
電氣智能控制PLC 技術實訓裝置 |
|
電力電子與電力傳動專業課程 |
|
電力電子技術實驗室設備 |
|
電氣安裝與維修實訓考核裝置 |
|
自動化綜合實訓裝置 |
|
高級維修電工實訓考核裝置 |
|
電工實訓考核裝置簡介，電氣裝配實訓臺注意事項 |
|
高性能高級維修電工技能培訓考核裝置 |
|
電子技術實訓裝置 |
|
電工電子技術創(chuàng )新設計綜合應用實訓裝置 |
|
電氣動力設備安裝調試技能實訓裝置（高級） |
|
(初級)電氣動力設備安裝調試技能實訓裝置 |
|
（中級）電氣動力設備安裝調試技能實訓裝置 |
|
電氣照明設備安裝調試技能實訓裝置 |
|
高性能電工技術實驗臺 |
|
電工技術綜合實驗裝置 |
|
數字電路應用創(chuàng )新實驗平臺 |
|
模擬電路實驗裝置 |
|
電工技能實訓考核裝置 |
|
供配電技術實訓室設備、供配電實驗室設備 |
|
高級電工實操柜,中級電工實操柜,初級電工實操柜 |
|
高級電工技術實訓考核裝置 |
|
中級電工技術實訓考核裝置 |
|
初級電工技術實訓考核裝置 |
|
電工綜合訓練裝置 |
|
電工實訓裝置 |
|
電工實驗裝置 |
|
電工電子綜合實驗裝置 |
|
電工電子電拖實訓裝置 |
|
電工·電子技術實訓裝置 |
|
現代高級電工電拖實訓考核設備 |
|
維修電工電氣控制實訓考核裝置 |
|
儀表及照明單三相電機控制實訓考核裝置 |
|
基本電工技能實訓裝置 |
|
現代電氣控制應用實訓設備 |
|
通用電工實驗臺,通用電工技術實訓臺 |
|
通用電子實驗臺 |
|
通用電工電子實驗臺 |
|
通用電工電子電力拖動實驗臺 |
|
通用電工電子電力拖動帶直流電機實驗臺 |
|
電工、電子、電力拖動（帶直流電機、三相可調）實驗裝置 |
|
通用電力拖動實驗室成套設備 |
|
通用電力拖動實驗室成套設備(帶直流電機實驗) |
|
通用電工電子 電力拖動
直流電機實驗室設備 （四合一） |
|
現代電氣控制系統安裝與調試實訓裝置 |
|
電工·電子·電拖創(chuàng )新實訓室設備 |
|
現代電氣控制綜合實訓裝置 |
|
電工技術實驗裝置 |
|
立式電工電子實驗裝置 |
|
智能型電工電子技術實驗裝置 |
|
智能型電工、電子、電力拖動綜合實驗裝置 |
|
智能型電工、電子、電力拖動綜合實驗裝置（帶PLC實驗） |
|
智能型電工、電子/電拖、PLC、單片機綜合實驗裝置 |
|
智能型電工、電子、電拖、PLC、變頻調速綜合實驗裝置 |
|
電子裝配調試實訓臺 |
|
電子產品裝調一體化創(chuàng )新實訓裝置 |
|
電氣裝配與工藝實訓裝置（單面雙組型） |
|
電氣裝配實訓臺（單面雙組型） |
|
機床PLC電氣控制實訓考核裝置 |
|
電氣裝配實訓臺 |
|
電氣技能實訓考核裝置（單面雙組型） |
|
高性能電工技術實驗裝置 |
|
高性能電工電拖實驗裝置 |
|
高性能電工、電子、電力拖動、PLC、變頻器實訓裝置 |
|
高級電工技術實驗臺 |
|
高性能電工電子實驗臺 |
|
高級電工電子電拖綜合實驗臺 |
|
維修電工技能實訓考核裝置（兩面四組型） |
|
初級電工、電拖實訓考核裝置(柜式) |
|
中級電工、電拖實訓考核裝置(柜式) |
|
高級電工、電拖實訓考核裝置(柜式) |
|
高級維修電工及技能培訓考核實訓裝置、中級維修電工技能培訓考核裝置、初級維修電工及技能考核實訓裝置 |
維修電工電氣控制及儀表照明電路綜合實訓考核裝置 |
高級維修電工技能實訓考核裝置 |
儀表照明實訓考核裝置 |
高級維修電工實訓考核裝置 |
|
維修電工電氣控制及儀表照明電路綜合實訓考核裝置 |
|
高級技師維修電工實訓考核裝置 |
|
維修電工電氣控制技能實訓考核裝置 |
|
中高級維修電工及技能培訓考核實訓裝置(電工考證實訓設備) |
|
高級電工實訓考核鑒定裝置 |
|
智能型現代電氣控制實訓考核裝置 |
|
高性能初級維修電工及技能培訓考核實訓裝置 |
|
高性能中級維修電工及技能培訓考核實訓裝置 |
|
高性能高級維修電工及技能培訓考核實訓裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置 |
|
高級電工、電拖、PLC實訓考核裝置 |
|
高性能初、中、高級維修電工技能綜合實訓考核裝置 |
|
電氣設備安裝調試技能實訓裝置 |
|
自動加工與裝配生產線實訓考核設備 |
|
機床電氣技能實訓考核鑒定裝置 |
|
現代電氣控制系統安裝與調試實訓考核裝置 |
|
模電、數電、電力拖動實驗臺 |
|
維修電工實訓考核柜（柜式、雙面型） |
|
雙面網孔板維修電工技能實訓考核裝置 |
|
高級電工電子實驗裝置 |
|
電工電拖實訓平臺 |
|
維修電工電氣控制技能實訓考核裝置 |
|
維修電工通用型實訓考核實訓裝置 |
|
維修電工排故培訓考核裝置 |
|
電工基本技能綜合實訓設備 |
|
維修電工實訓裝置（網孔板單面雙組型） |
|
電工電子技術·電力拖動實訓考核裝置 |
|
電子技術實驗教學平臺 |
|
電子技術綜合實訓考核裝置 |
|
電工電子技術實訓考核裝置 |
|
電工實訓裝置 |
|
電工電子實驗裝置 |
|
電工電子電力拖動實驗裝置 |
|
電工電子電力拖動實驗裝置（帶PLC實驗） |
|
電子產品裝調與智能檢測實訓考核裝置 |
|
電子工藝實訓考核裝置 |
|
電子工藝綜合實訓裝置 |
|
電子工藝實驗考核裝置 |
|
電工技能及工藝實訓考核裝置（網孔板） |
|
通用電工電子技術及電力拖動實驗臺 |
|
電子產品焊接裝配實訓臺 |
|
中級維修電工實訓臺 |
|
初級維修電工實訓學生臺 |
|
電子實驗室設備 |
|
電工電子綜合實驗平臺 |
|
模電數電技術實驗臺 |
|
電機電力電子與交直流調速實驗臺、電機電力電子與電氣傳動技術實驗裝置
|
|
智能變配電系統實驗開發平臺 |
|
高級維修電工及技師技能實訓考核裝置 |
|
高低壓配電實驗實訓裝置 |
|
低壓供配電技術實訓設備 |
|
低壓配電成套實訓裝置 |
|
低壓配電操作實訓室設備 |
|
工廠供電技術實訓裝置 |
|
35kV變電站及10kV供配電系統倒閘操作屏 |
|
變配電室值班電工技能培訓考核系統 |
|
供配電所實訓裝置 |
|
電力系統繼電保護實驗室設備 |
|
電力系統微機線路保護實訓考核裝置 |
|
電力系統繼電保護工培訓考核平臺 |
|
電力系統自動化實訓平臺 |
|
電力系統繼電特性及繼電保護實驗裝置 |
|
電機及自動控制實驗裝置 |
|
高級維修電工實訓設備 |
|
維修電工中級技能實訓設備 |
|
初級維修電工實訓設備 |
|
電氣安裝與維修實訓考核裝置 |
|
電氣動力設備安裝調試技能實訓裝置 |
|
電工電氣維修實訓臺 |
|
維修電工與PLC實訓考核裝置（雙工位） |
|
電氣系統安裝與調試實訓裝置 |
|
維修電工技能實訓考核臺 |
|
高級技師維修電工實訓裝置 |
|
維修電工技師、高級技師技能實訓考核裝置 |
|
維修電工儀表照明實訓考核裝置 |
|
維修電工電氣控制及儀表照明電路綜合實訓考核裝置 |
|
維修電工電氣控制技能實訓考核裝置 |
|
電工實訓操作實操臺 |
|
安全用電實訓考核裝置 |
|
新能源發電實訓設備 |
|
電工、模電、數電、微機接口及微機應用實驗設備（適用于高校、大專、職業學院）
更多產品＞＞ |
|
數電模電實訓設備、數電模電實驗設備 |
|
模擬 數字電子電路微機接口
微機應用綜合實驗室設備 |
|
信號與系統·控制理論·計算機控制技術實驗臺 |
|
模電、數電、通信原理教學實驗裝置綜合實驗臺 |
|
模電、數電、現代通訊原理實驗室成套設備 |
|
高級模電、數電綜合實驗臺 |
|
模電、數電、高頻電路綜合實驗臺 |
|
模電、數電、自動控制綜合實驗臺 |
|
模電、數電、單片機實驗開發系統綜合實驗臺 |
|
電工電子基礎實驗室、電工電子實驗室、電工電路實驗室、電子裝配實驗室、電子技術實驗室 |
|
電工實驗臺 |
|
模電.數電實驗臺 |
|
電工、模電、數電實驗臺（三合一） |
|
電工、模電、數電、電氣控制實驗臺(四合一) |
|
電工、模電、數電、電氣控制（帶直流電機）實驗臺（五合一） |
|
電機拖動及電力電子技術創(chuàng )新實驗實訓裝置 |
|
電力電子技術及電氣傳動實訓裝置 |
|
電力電子電氣自動控制技術實訓裝置 |
|
電機及電氣技術實驗裝置 |
|
電力電子技術實訓臺 |
|
電力電子技術實訓裝置 |
|
電力電子及電機拖動綜合實驗裝置 |
|
電力電子技術及電機控制實驗裝置 |
|
電力電子及電氣傳動實訓裝置 |
|
電力電子技術實驗裝置 |
|
電機控制及照明實訓柜 |
|
電力自動化及繼電保護實驗裝置 |
|
DSP原理及電機調速實驗系統 |
|
現代電工技術實訓考核裝置 |
|
現代電力電子技術實驗設備 |
|
電工電子電氣技術實訓裝置 |
|
電機拖動及電氣控制技術實驗裝置 |
|
電機維修及檢測實訓裝置,控制微電機綜合實驗裝置,電機拖動實訓設備 |
|
電機原理及電機拖動實驗系統 |
|
交直流調速實訓裝置 |
|
電機維修及檢測實訓設備 |
|
機電綜實訓PLC考核平臺 |
|
電機拖動實驗臺 |
|
電機及電氣技術實驗裝置 |
|
電氣動力設備安裝調試技能實訓裝置 |
|
電力電子電機拖動綜合實驗臺 |
|
電機控制與調速綜合實訓裝置 |
|
電力電子技術及電機控制實驗裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置裝置 |
|
電力拖動實訓裝置 |
|
電工電子相關實驗教學設備 |
|
電子裝配實訓臺,電子基本技能實訓設備 |
|
電機及電氣技術實驗裝置 |
|
電力電子技術實訓裝置 |
|
電子技術綜合實訓考核裝置 |
|
電子、單片機技術綜合實訓考核裝置 |
|
電子技術及傳感器綜合實訓裝置 |
|
電子技術綜合實訓平臺 |
|
電子應用技能實訓考核裝置 |
|
電工技術實訓裝置 |
|
電工電子技術實驗臺 |
|
電工、模電、數電、電力拖動（帶直流電機）實驗與實訓考核臺、電工維修實訓設備 更多產品＞＞ |
|
模電、數電實驗與技能實訓考核臺 |
|
電工、模電、數電實驗與技能實訓考核臺 |
|
通用電工、電子、電拖實驗與電工、電子、電拖技能實訓考核實驗室設備 |
|
電工、模電、數電、電力拖動（帶直流電機）實驗與技能實訓考核實驗室設備 |
|
工廠電氣控制實驗、實訓考核實驗室成套設備 |
|
電工技能實訓與考核實驗室成套設備 |
|
電工·模電·數電·電拖·單片機·PLC·傳感器技術綜合實訓考核裝置 |
|
電工、模電、數電、電氣控制、PLC可編程控制綜合實驗裝置 |
|
電工、電子、電拖（帶直流電機）實驗與電工、電子、電拖技能實訓考核實驗室設備 |
|
電氣裝配與工藝實訓臺 |
|
網孔型電工電子技能及工藝實訓考核裝置 |
|
網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置 |
|
維修電工儀表照明實訓考核裝置 |
|
初級工實訓臺、中高工實訓臺、高級工實訓臺 |
|
網孔型通用電工實訓臺 |
|
電力拖動工廠電氣控制技能及工藝實訓考核裝置、網孔型電工電子電力拖動變頻調速PLC裝置 |
|
高性能電工電子電拖及自動化技術實訓與考核裝置 |
|
高性能電工技術實訓考核裝置、高性能電工電子技術實訓考核裝置、高性能電工電子電力拖動技術實訓考核裝置 |
|
電子技術綜合實訓考核裝置,電工電子技術實訓考核裝置,電工電子技術·電力拖動實訓考核裝置 |
|
電力拖動·PLC技能實訓裝置、電力拖動技能實訓考核裝置 |
|
單片機同步互動實驗系統 |
|
數字、模擬電路同步互動教學系統 |
|
電路分析基礎課程設計實驗室設備 |
|
電路原理與模擬電路綜合實驗箱 |
|
數字電路、EDA技術實驗設計系統 |
|
SAE數電/摸電/EDA綜合實驗系統 |
|
三相電路的實驗箱 |
|
電子測量實驗箱 |
|
電工電路技術實驗箱 |
|
太陽能教學實驗箱 |
|
8086KB微機原理與接口實驗箱 |
|
自控原理及計算機控制技術教學實驗箱 |
|
新型計算機組成原理實驗箱 |
|
計算機組成原理基礎實驗箱 |
|
計算機設計綜合技能試驗箱 |
|
A865微機原理與單片機實驗箱 |
|
微機控制與仿真實驗實訓室 |
|
嵌入式實驗開發系統 |
|
創(chuàng )新型模塊化模擬電路實驗箱 |
|
增強型電子線路綜合實驗箱 |
|
數字電子技術實驗箱 |
|
模擬電子技術實驗箱 |
|
數字電子技術實驗箱,設計型(基礎型) |
|
微機原理與接口技術,計算機控制技術課程 |
|
創(chuàng )新單片機實訓箱 |
|
EDA實驗箱 |
|
EDA實訓室、EDA實驗開發箱 |
|
FPGA教學開發創(chuàng )新平臺 |
|
E207EDA設計技術實驗箱 |
|
E216SOPC系統綜合開發平臺 |
|
超強型計算機組成原理與系統結構實驗箱 |
|
高頻電路實驗箱 |
|
綜合電路原理實驗箱 |
|
電路原理實訓室設備 |
|
EMCU模塊化多CPU創(chuàng )新單片機實訓實驗箱 |
|
單片機嵌入式實驗系統 |
|
新型單片機實驗箱 |
|
8-32位微機原理接口實驗系統 |
|
集成一體化單片機、微機接口綜合實驗箱 |
|
多種單片機、微機接口與組態綜合實驗系統 |
|
51單片機實驗箱 |
|
STM32單片機實驗箱 |
|
單片機與組態綜合實驗系統 |
|
單片機與MCGS組態綜合實驗系統 |
|
單片機、微機原理及接口技術二合一實驗箱 |
|
自控原理實驗箱 |
|
自控計控原理實驗系統 |
|
自控原理與計算機控制實驗箱 |
|
超強型計算機組成原理實驗箱 |
|
計算機組成原理與系統結構實驗箱 |
|
微機原理與接口技術實驗室 |
|
數字模擬電路實驗箱 |
|
模擬電路實驗箱(含信號源） |
|
模擬電路實驗箱 |
|
數字電路實驗箱 |
|
數字模擬電路實驗箱 |
|
模數電二合一試驗箱 |
|
電工技術實驗箱 |
|
電子技術實驗箱 |
|
電路原理實驗箱、數字電路實驗箱 |
|
模擬電路技術實驗箱、數字電路技術實驗箱、電工技術實驗箱 |
|
電路分析基礎實驗 |
|
電路分析實驗箱、電路原理實驗箱 |
|
運動控制實訓平臺、CPTH超強型計算機組成原理與系統結構實驗儀 |
|
信號與系統及數字信號處理平臺 |
|
通信教學實驗系統 |
|
移動通信系統 |
|
現代交換系統方案 |
|
數字通信技術實驗系統方案 |
|
通信原理實驗系統方案 |
|
通信與信號處理實驗箱 |
|
通信系統創(chuàng )新實驗平臺 |
|
信號與系統控制理論實驗裝置 |
|
信號與系統綜合實驗箱 |
|
移動通信系統、通信原理實驗平臺 |
|
程控交換綜合實驗箱 |
|
通信系統原理實驗箱 |
|
光纖通信教學實驗系統 |
|
光纖通信綜合實驗箱 |
|
高頻電子線路實驗箱
|
|
通信原理綜合實驗箱 |
|
現代通信技術實驗平臺 |
|
通信原理實驗箱 |
|
PLC可編程控制器實驗箱 |
|
單片機開發實驗箱、萬能單片機實驗開發系統、單片機實驗箱 |
|
交流電路實驗箱 |
|
直流電路實驗箱 |
|
單片機實驗箱 |
|
創(chuàng )新單片機實訓實驗箱 |
|
數字、模擬、電路分析綜合實驗箱 |
|
智能通用電工、電子、電力拖動實驗室設備（適用高校、專科、職業學院、中專、技校、職校 ） |
|
電力拖動實訓平臺 |
|
電機拖動及控制實訓設備 |
|
電機與拖動實驗室設備及裝置 |
|
通用智能型電子實驗與技能實訓考核臺 |
|
通用智能型電工實驗和電工技能實訓考核臺 |
|
通用電子實驗與電子技能實訓考核實驗室設備 |
|
通用智能型電工、電子、電拖實驗與技能實訓考核臺 |
|
電工、電子、電力拖動（帶直流電機）技能實訓考核臺、維修電工實設備 更多產品＞＞ |
|
電工電子技術實訓裝置 |
|
電工技能實訓考核臺 |
|
電子技能實訓考核臺 |
|
電工、電子技能實訓考核臺 |
|
電工、電子、電力拖動技能實訓考核臺 |
|
電工、電子、電力拖動（帶直流電機）技能實訓考核臺 |
|
電氣控制實訓裝置（單面雙組型） |
|
電氣實驗實訓室,主要服務機械制造自動化、電工維修考核設備 更多產品＞＞ |
|
SB-528立式電工實驗臺 |
|
SB-528立式電工、模電、數電實驗臺 |
|
SB-528立式電工、模電、數電、電氣控制實驗臺 |
|
SB-528立式電工、模電、數電、電氣控制（帶直流電機）實驗臺 |
|
SB-528E立式電工·模電·數電·單片機綜合實驗裝置 |
|
立式電工·模電·數電·電氣控制·PLC可編程控制綜合實驗裝置 |
|
智能型電工電子電拖PLC單片機綜合實驗裝置 |
|
高級電工模電數電電力拖動實驗設備、電工電子實驗室設備、電工電子實驗室、電力拖動實驗臺 |
|
電力拖動（工廠電氣控制）實驗裝置 |
|
高級電工實驗室成套設備（帶功率表、功率因數表） |
|
高級模電、數電實驗室成套設備 |
