    2023年6月16日

    光伏發電系統集成教學演示系統,光伏發電系統集成演示版

    SB-ST01光伏發電系統集成教學演示系統

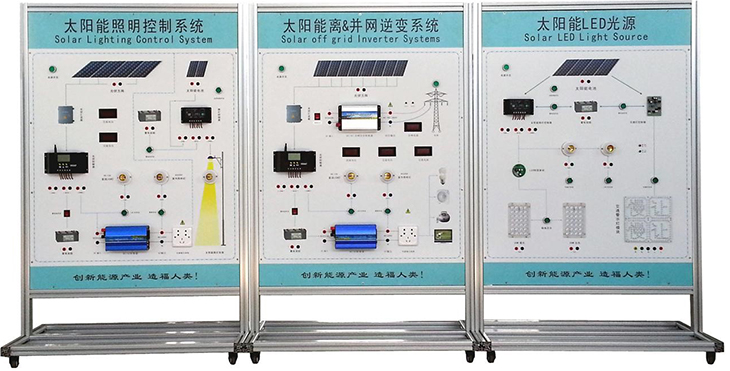

    一、光伏發電系統集成演示板

    光伏發電系統集成演示版,主要由A、B、C三塊主模板組成。A 太陽能照明控制系統演示模板、B 太陽能離&并網逆變系統演示模板、C 太陽能LED光源系統演示模板。

    二、教學及研究演示項目

    2、1、太陽能照明系統控制變換過程演示

    演示1、太陽能離網電站大功率照明單元系統集成。

    演示2、太陽能離網LED路燈照明單元系統集成。

    演示3、太陽能離網電站單元工作過程:太陽能電池方陣匯流箱通用充放電控制器蓄電池逆變控制器交直流電器負載

    演示4、太陽能離網路燈單元工作過程:太陽能電池子陣多功能充放電控制器蓄電池組恒流模塊→LED直流電器負載

    2、2、太陽能離&并網逆變系統控制變換過程演示

    演示1、太陽能微網電站大功率供電單元系統集成。

    演示2、太陽能高壓并網電站單元工作過程:太陽能電池方陣匯流箱同步逆變電源公共高低壓電力網

    演示3、太陽能低壓并網電站單元工作過程:太陽能電池方陣匯流箱通用充放電控制器蓄電池組同步逆變電源公共低壓電力網

    演示4、太陽能離網電站單元工作過程:太陽能電池方陣匯流箱通用充放電控制器蓄電池組逆變電源交流電器負載

    2、3、太陽能LED光源系統變換過程演示

    演示1、太陽能LED光源單元系統集成。

    演示2、太陽能交通信號燈單元工作過程:太陽能電池子陣多功能充放電控制器蓄電池組信號燈單元控制器→LED光源板

    演示3、太陽能LED燈泡照明單元工作過程:太陽能電池子陣通用充放電控制器蓄電池組→LED燈泡

    演示4、太陽能LED燈板照明單元工作過程:太陽能電池子陣多功能充放電控制器蓄電池組恒流模塊→LED燈板1輸出+LED燈板2輸出

    三、演示系統運行技術條件(單相輸出)

    3、1、供電單元

    直流電能

    AC/DC模塊功率:400W

    ◆ 光伏模塊輸出工作電壓:10.828VDC

    ◆ 光伏模塊控制工作電流:30A

    ◆ 模擬光源LED模塊功率:1228W

    交流電能

    AC輸入電壓:220V

    AC輸出功率:300W

    3、2、充放電控制器

    ◆ 使用單片機和專用軟件,實現智能控制,12/24電壓自動識別系統。

    ◆ 采用串聯式PWM充電控制方式,使充電回路的電壓損失較原二極管充電方式降低一半,充電效率較非PWM36%;過放恢復的提升充電,正常的直充,浮充自動控制方式有利于提高蓄電池壽命。

    ◆ 多種保護功能,包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護,具有自動恢的輸出過流保護功能,輸出短路保護功能。

    ◆ 具有豐富的工作模式,如光控,光控+延時,通用控制等模式。

    ◆ 浮充電溫度補償功能。

    ◆ 使用了大屏幕LCD液晶顯示器、充電、放電,光伏、蓄電池,負載各參數一目了然,一鍵式操作即可完成所有設置,方便直觀。

    3、3、并網逆變模塊

    ◆ 直流輸入電壓:10.830.2VDC

    ◆ 輸入電流:12.5A

    ◆ 額定蔬出功率:300W

    ◆ 輸出電壓:170V260VAC

    ◆ 頻率范圍:45Hz53Hz

    ◆ 工作效率:99%

    ◆ 功率因數:>0.99

    ◆ 波形失真率≤5%

    ◆ 工作環境:溫度-20℃50℃

    ◆ 相對濕度:﹤90﹪(25℃

    3、4、離網逆變模塊

    ◆ 額定輸入電壓:10.8V17V

    ◆ 額定輸出電壓220VAC±10%

    ◆ 輸出頻率:50HZ±1HZ

    ◆ 輸出波形;正弦波

    ◆ 額定輸出功率300W;

    ◆ 逆變效率:≥82%。

    3、5、負載單元

    ◆ 交流線性電阻負載:315120W

    ◆ 直流模擬負載:12V/28WLED路燈板

    3、6、LED 顯示

    ◆ 太陽能控制器:充電、過壓、欠壓、過放、運行

    ◆ 蓄電池模擬電壓(高--低)

    3、6、移動支架

    ◆ 不銹鋼支架:不銹鋼板料折彎加工焊接。

    ◆ 展示板:鋁合金框價和鋁塑板加工成型。

    ◆ 移動底盤:可跟據不同的展示要求進行系統組合。
