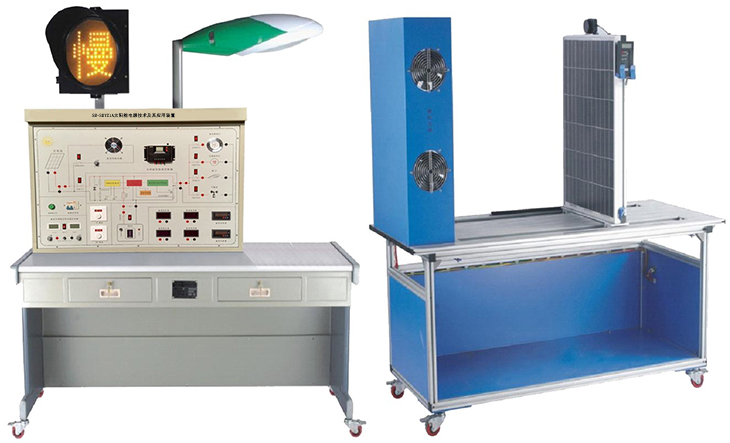

SB-SDY21A太陽能電源技術及其應用裝置
一、概 述
太陽能光伏發電具有無枯竭、無公害、資源分配廣泛等優點。在太陽能路燈、太陽能草坪燈、太陽能庭院燈等以及通信和工業中應用的微波中繼站、光纜通信系統、水文觀測系統、氣象和地震臺站等中得到了廣泛的應用。
太陽能電源技術及其應用裝置”主要是針對職業院校實訓教學需求研制，幫助學生理解太陽能光伏發電原理，學習工程應用技能。
二、特 點
◆ 采用了發光（光譜）最接近太陽光的氙燈來模擬太陽光，使得實訓項目隨時都可以進行，從而不需要受天氣變化的限制。
◆ 工程實用價值強，所采用的電池板、智能控制器、蓄電池、路燈、警示燈均與現場應用中一樣，可使學生深刻理解太陽能光伏發電的現場應用。
◆ 整個實訓裝置的各個部分是完全獨立的，學生在實訓過程中可完全根據自己對太陽能光伏發電應用的理解自己動手連接。
◆ 采用標準工業用電池板，可置于戶內和戶外，角度可以調整。
◆ 提供多種應用實訓：太陽能路燈、太陽能警示燈和太陽能無線氣象站等。
三、技術性能
1.模擬太陽光源參數
輸入電源:380V±10% 50HZ
容量:＜1000VA
工作環境:溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海撥＜4000m
2.太陽能路燈參數
光源功率 28W
色 溫 5500K
顯色指數 75-85
工作電壓 24VDC
電源效率 ﹥90%
光源使用壽命 50000～100000小時
防護等級 IP55
2米高照度
LX 100LX 300LX
3.交通信號燈參數
輸入電壓：DC24V
輸入功率：慢≤5W，讓≤5W
發光強度：≥400cd,角度≥30°
發光色譜：紅色628nm、黃色589nm
工作溫度：-40∽+80℃
外殼防護等級：防塵 IP5X 防水 IPX3
電氣參數：平均功耗≤10W/15W/20W
絕緣電阻≥500M∏；耐壓1500VAC
光源性能：發光強度≥3000cd/m2
色度R628nm,Y590nm
可視角度≥30°，光源壽命≥10萬小時，可視距離≥400m
發光面大�。簾裘姘l(fā)光面發光直徑300mm，350mm(國標)
外殼防護等級：IP53
耐溫-40℃--75℃
4.直流電源參數
輸入額定電壓：AC220V
輸入電流：1.2A
輸出電壓：DC0-30V可調整
輸出電流：0-5A可調整
輸出功率：最大160W
5.太陽能光伏組件參數
光伏模塊功率：185Wp
光伏模塊輸出工作電壓：35VDC
光伏模塊工作電流：7.62A
6.電力蓄能單元
蓄電池類型：免維護膠體蓄電池
蓄電池組容量:12V/65Ah
蓄電池數量： 2個
7.控制器技術參數
欠壓保護：DC10.8/21.6VDC
過壓保護：DC14.2/28.4VDC
額定工作電壓：12/24V（自動識別）
輸出電流：20A
輸出模式：手動開＋手動關、光控開＋光控關、光控開＋時控關。
8.警示燈技術參數
光強度：≥400cd
工作電壓：24VDC
功率：≤5W
光源壽命：≥10萬小時
耐溫：－40℃～+75℃
可視角度：≥300
可視距離：φ300mm信號燈≥300m
濕熱性能：空氣相對濕度5%～95%
外殼防護等級：≥IP43
閃光頻率：40～55次/分
絕緣電阻：大于10MΩ
防塵：符合GB14887-2003標準
抗振動：符合GB14887-2003標準
9.無線氣象站技術參數
氣象站采用一體化設計，主機和控制臺之間無線傳輸數據, 大屏幕液晶圖形顯示，不同類型的站可采集風、溫、濕、雨量、、氣壓、露點、ET等氣象因子，并可自動生成NOAA氣象報告和趨勢分析，配合軟件更可以實現網絡(luò )遠程數據傳輸和網絡(luò )實時氣象狀況監測，并可以通過配置GPRS/CDMA遠程控制模塊實現遠程控制和數據傳輸。
技術參數：
風速 測量范圍：1-67m/s, 精度：±5％, 分辨率：0.1m/s
氣壓 測量范圍：880-1080hPa精度：±1.0hPa分辨率：0.1hPa
風向 測量范圍：0-360°，精度：±7°，分辨率：1°
風寒 測量范圍：-79℃到+54℃精度：±1℃分辨率：1℃
空氣溫度 測量范圍：-40到+65℃ 精度：±0.5℃ 分辨率：0.1℃
相對濕度 測量范圍：0-100%精度：±3%分辨率：1%
ET 測量范圍：天 0-999.9mm； 月0到1999.9mm； 年0到1999.9mm 精度：±5%
分辨率：0.1mm 紫外輻射 反應波段：290-390nm
測量范圍：0-199MEDs 精度：±5% 分辨率：0.1 MEDs
降雨量 測量范圍：天 0-9999mm；月 0到19999mm；年 0到19999mm 精度：±4%
分辨率：0.2mm 太陽輻射 反應波段：300-1100nm 測量范圍：0-1800W/m2度：±5%分辨率：1W/m2
露點 測量范圍：-76到+54℃精度：±1.5℃分辨率：1℃ 降雨速率 測量范圍：0到1999.9mm/hr精度：±5%分辨率：0.1mm
工作溫度 主機可工作-40到+70℃
存儲容量 128K非丟失內存
采樣間隔 1、5、10、15、30、60或120分鐘
通訊方式：232接口
四、實訓項目
1.太陽能光伏板能量轉換
2.太陽能電池板負載特性測試
3.環境對光伏轉換影響
4.太陽能電池光伏系統直接負載實訓
5.光伏控制器的工作原理
6.控制器對蓄電池的過充保護
7.控制器對蓄電池的過放保護
8.太陽能光伏系統電器負載實訓
9.太陽能路燈的原理
10.太陽能路燈接線實訓
11.太陽能路燈應用
12.太陽能警示燈原理
13.太陽能警示燈接線實訓
14.太陽能無線氣象站的工作原理
15.太陽能無線氣象站接線實訓
16.太陽能無線氣象站無線電通訊
17.太陽能無線氣象站手持終端的操作與使用
五、配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
單位 |
|
1 |
太陽能電源應用裝置操作臺 |
|
1 |
套 |
|
2 |
太陽光模擬臺 |
|
|
套 |
|
3 |
太陽能交通警示燈 |
|
1 |
套 |
|
4 |
太陽能路燈 |
|
1 |
套 |
|
5 |
直流電源 |
|
1 |
臺 |
|
6 |
無線氣象儀 |
|
1 |
臺 |
|
7 |
85W太陽能電池組件模塊 |
|
1 |
套 |
|
8 |
蓄電池組 |
|
1 |
組 |
|
9 |
實驗附件 |
|
1 |
套 |
