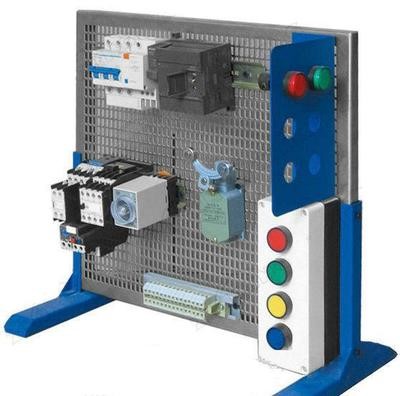

SBWX-WDG維修電工實訓網孔板
電工接線實訓設備,電氣接線實訓臺，維修電工技能實訓考核裝置吸收了國內國外先進教學儀器的優點，充分考慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創(chuàng )新，布局合理，使用方便靈活。對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實驗裝置上裝有實訓操作網板，網板采用活動結構，可取下安裝，裝上布線調試。使用方便、安全可靠。能滿足學生對電器的安裝、接線工藝、電路分析、熟悉機械電氣控制線路的實驗、故障分析等技能訓練的需要，是各大中專院校職業院校實驗實訓室建設的選擇。
一、技術指標及要求:
1、外型尺寸：700 x 600 x 400 mm
2、鐵質噴塑結構
二、實訓項目
1、照明電路安裝
2、單相電度表安裝
3、觸摸延時路燈電路安裝
4、雙控樓梯燈電路安裝
5、接觸器點動電路連接
6.自鎖正轉控制電路
7、接觸器聯鎖電動機正、反轉電路連接
8、按鈕聯鎖的正、反轉控制電路連接
9、接觸器和按鈕雙重聯鎖、反轉控制
10、接觸器切換的Y/△啟動按鈕控制電路的連接
11、時間繼電器切換的Y/△啟動控制電路連接
12．三相異步電動機的兩地控制電路
三、實驗器材配置清單
|
序號 |
名 稱 |
型號 |
數量 |
|
1 |
實訓網板 鐵質噴塑 |
|
1 |
|
2 |
使用說明書 |
|
1 |
|
3 |
交流接觸器 |
CJX2-0910 380V |
3 |
|
4 |
輔助觸頭 |
F4-22 |
3 |
|
5 |
時間繼電器 |
ST3P 380V |
1 |
|
6 |
熱繼電器 |
JR36-20 |
1 |
|
7 |
按鈕開關盒3位 |
|
2 |
|
○ |
端子排 |
|
2 |
|
9 |
燈座 |
|
1 |
|
10 |
墻壁開關 |
|
2 |
|
11 |
觸摸開關 |
|
1 |
|
12 |
白熾燈泡 |
220V |
1 |
|
13 |
180瓦三相異步電動機 |
|
1 |
|
14 |
低壓斷路器 |
DZ47-63 3P |
1 |
|
15 |
熔斷器 |
RT18-32 3P |
2 |
|
16 |
單相電度表電子式 |
|
1 |
|
17 |
明盒 |
|
3 |
|
18 |
塑料卡子 |
|
30 |
|
19 |
螺絲 |
|
30 |
|
20 |
C型導軌 |
|
1 |
|
21 |
家用漏電開關 |
DZ18L-20 |
1 |
|
