SB-811B增強型檢測與轉換（傳感器）技術實驗裝置(27種傳感器)
傳感器與檢測技術實訓室，傳感器與檢測技術是當今信息技術的重要組成部分。它是研究信息提取、信息轉換和信息處理的應用技術設備。傳感器與檢測技術的信息提取是從自然界、社會(huì )、生產過程或科學實驗中獲取人們需要的信息，如壓力、重量、速度、溫度等；通過相應的傳感器模塊將采集的信息轉換成可以進行傳輸、顯示或其他便于處理的信號。信息處理的目的，是把人們已經獲得的信息進行加工、運算、分析或綜合，以便進行顯示、報警、預測、計量、保護、控制、調度和管理等。本實訓室采用了虛擬儀器技術來代替傳統測量技術實現工具的精細化及創(chuàng )新，其綜合性表現優異，專業學科包含了《傳感器技術》、《信號處理》、《電子技術》、《單片機技術》、《無線技術等理論和技術》、《虛擬儀器技術》。
傳感器實驗臺使學生掌握常用智能傳感器的原理、特性及應用，掌握計算機數據采集、數據處理、實現測量到處理整個實驗一體化，具備常用智能傳感器的選擇、安裝及調試能力。
一、概述:
檢測與轉換（傳感器）技術實訓裝置是上海碩博公司最新推出為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備�？赏瓿�"傳感器原理與應用"、"自動檢測技術"、"工業自動化儀表與控制"、"非電量電測技術"、"傳感器與測控技術"等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
1、種傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上配有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。

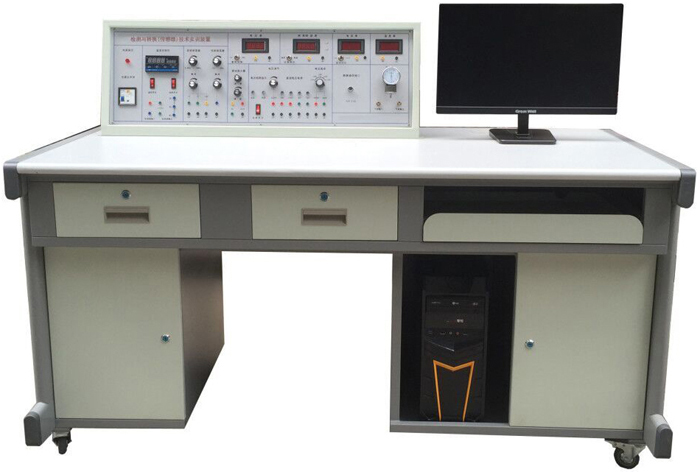

3、每種傳感器轉換電路板，配個鐵盒，每個鐵盒裝上轉換原理圖與接線口，學生做實驗快捷方便、耐用。本實驗桌由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成,實驗桌柜存放實驗模塊,抽屜存放各種傳感器。
二、實驗臺顯示儀表要求：
1、數字式電壓表：3位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度2%。
2、數字式頻率/轉速表：由四位數碼管，2只發光管及頻率/轉速開關組成，頻率表量程2K2-500KHz，輸入阻抗100KΩ，精度1%。
發光管不亮×106，下發光管亮×103，上發光管亮×106。
三、振蕩器要求：
1、低頻振蕩器：1-30Hz輸出連續可調，Vp-p值20V，最大輸出電流0.5A。
2、轉速傳感器：與渦流、磁電、霍爾、光纖傳感器配合進行測速實驗。
3、音頻信號發生器：
輸出頻率范圍：0.4kHz~10Khz（連續可調）
輸出電壓范圍：0VP-P~10VP-（連續可調）（1kHz）
最大輸出電流：0.2A（有效值）（0.4kHz）
4、電源四組直流穩壓電源：±15V、±5V、2~24V可調，有斷電保護功能。
四、數據采集卡及處理軟件
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
五、主要技術參數：
|
輸入電源 |
AC220V 50Hz |
直流電源 |
±5V ±15V |
|
穩壓系數 |
±1% |
電壓紋波 |
≤10mV |
|
非線性誤差 |
≤5% |
測量精度 |
≤1% |
|
功耗 |
100VA |
輸出電流 |
1A |
六、傳感器配備清單
|
序號 |
器件名稱 |
單位 |
數量 |
序號 |
器件名稱 |
單位 |
數量 |
|
1 |
電阻式霍爾式傳感器轉換電路 |
塊 |
1 |
28 |
超聲波傳感器 |
個 |
1 |
|
2 |
電容式傳感器轉換電路 |
塊 |
1 |
29 |
氣敏傳感器 |
個 |
1 |
|
3 |
電感式傳感器轉換電路 |
塊 |
1 |
30 |
濕敏傳感器 |
個 |
1 |
|
4 |
光電式傳感器轉換電路 |
塊 |
1 |
31 |
霍爾式轉速傳感器 |
個 |
1 |
|
5 |
渦流式傳感器轉換電路 |
塊 |
1 |
32 |
轉速傳感器 |
個 |
1 |
|
6 |
溫度式傳感器轉換電路 |
塊 |
1 |
33 |
K型熱電偶傳感器 |
只 |
2 |
|
7 |
壓電加速度式傳感器轉換電路 |
塊 |
1 |
34 |
E型熱電偶傳感器 |
只 |
1 |
|
8 |
光纖式傳感器轉換電路 |
塊 |
1 |
35 |
Pt100鉑電阻傳感器 |
只 |
1 |
|
9 |
壓力傳感器轉換電路 |
塊 |
1 |
36 |
Cu50銅電阻傳感器 |
只 |
1 |
|
10 |
超聲波傳感器轉換電路 |
塊 |
1 |
37 |
熱釋電紅外傳感器 |
只 |
1 |
|
11 |
熱電偶熱電阻傳感器轉換電路 |
塊 |
1 |
38 |
加熱溫度室 |
個 |
1 |
|
12 |
濕敏傳感器轉換電路 |
塊 |
1 |
39 |
學生凳 |
張 |
2 |
|
13 |
熱釋電紅外傳感器轉換電路 |
塊 |
1 |
40 |
實驗臺 |
臺 |
1 |
|
14 |
移相器相敏檢波器 |
塊 |
1 |
41 |
位移臺架 |
套 |
1 |
|
15 |
電阻式傳感器 |
個 |
1 |
42 |
光纖位移臺架 |
個 |
1 |
|
16 |
電容式傳感器 |
個 |
1 |
43 |
測微器 |
把 |
1 |
|
17 |
霍爾式傳感器 |
個 |
1 |
44 |
壓力表 |
只 |
1 |
|
18 |
電感式傳感器 |
個 |
1 |
45 |
橡皮氣囊 |
個 |
1 |
|
19 |
光電式傳感器 |
個 |
1 |
46 |
三通管 |
個 |
1 |
|
20 |
渦流式傳感器 |
個 |
1 |
47 |
鐵片、銅片、鋁片各一 |
個 |
3 |
|
21 |
渦流測速傳感器 |
個 |
1 |
48 |
溫度計0-100℃ |
條 |
1 |
|
22 |
溫度式傳感器 |
個 |
1 |
49 |
Φ8×4磁鋼 |
粒 |
1 |
|
23 |
磁電式傳感器 |
個 |
1 |
50 |
超聲波反射擋板 |
粒 |
1 |
|
24 |
磁電測速傳感器 |
個 |
1 |
51 |
說明書實驗指導書 |
本 |
1 |
|
25 |
壓電加速度式傳感器 |
個 |
1 |
52 |
連接導線 |
條 |
25 |
|
26 |
光纖式傳感器 |
個 |
1 |
53 |
微機連接線 |
條 |
1 |
|
27 |
壓力傳感器 |
個 |
1 |
54 |
數據采集處理軟件 |
盤 |
1 |
七、27種傳感器實驗內容如下： 帶*為實驗為思考實驗
|
實驗一 |
電阻式傳感器的單臂電橋性能實驗 | |
|
實驗二 |
電阻式傳感器的半橋性能實驗 | |
|
實驗三 |
電阻式傳感器的全橋性能實驗 | |
|
實驗四 |
電阻式傳感器的單臂、半橋和全橋的比較實驗 | |
|
實驗五 |
電阻式傳感器的振動實驗* | |
|
實驗六 |
電阻式傳感器的電子秤實驗* | |
|
實驗七 |
變面積式電容傳感器特性實驗 | |
|
實驗八 |
差動式電容傳感器特性實驗 | |
|
實驗九 |
電容傳感器的振動實驗* | |
|
實驗十 |
電容傳感器的電子秤實驗* | |
|
實驗十一 |
差動變壓器的特性實驗 | |
|
實驗十二 |
自感式差動變壓器的特性實驗 | |
|
實驗十三 |
差動變壓器的振動實驗* | |
|
實驗十四 |
差動變壓器的電子秤實驗* | |
|
實驗十五 |
光電式傳感器的轉速測量實驗 | |
|
實驗十六 |
光電式傳感器的旋轉方向測量實驗 | |
|
實驗十七 |
接近式霍爾傳感器實驗 | |
|
實驗十八 |
霍爾傳感器的轉速測量實驗 | |
|
實驗十九 |
渦流傳感器的位移特性實驗 | |
|
實驗二十 |
被測體材質對渦流傳感器特性的影響實驗 | |
|
實驗二十一 |
渦流式傳感器的振動實驗* | |
|
實驗二十二 |
渦流式傳感器的轉速測量實驗 | |
|
實驗二十三 |
溫度傳感器及溫度控制實驗（AD590） | |
|
實驗二十四 |
磁電式傳感器的特性實驗 | |
|
實驗二十五 |
磁電式傳感器的轉速測量實驗 | |
|
實驗二十六 |
磁電式傳感器的應用實驗* | |
|
實驗二十七 |
壓電加速度式傳感器的特性實驗 | |
|
實驗二十八 |
光纖傳感器的位移特性實驗 | |
|
實驗二十九 |
光纖傳感器的振動實驗 | |
|
實驗三十 |
光纖傳感器的轉速測量實驗 | |
|
實驗三十一 |
壓阻式壓力傳感器的特性實驗 | |
|
實驗三十二 |
壓阻式壓力傳感器的差壓測量實驗* | |
|
實驗三十三 |
超聲波傳感器的位移特性實驗 | |
|
實驗三十四 |
超聲波傳感器的應用實驗* | |
|
實驗三十五 |
氣敏傳感器的原理實驗 | |
|
實驗三十六 |
濕度式傳感器原理實驗 | |
|
實驗三十七 |
K型熱電偶的溫度控制實驗 | |
|
實驗三十八 |
E型熱電阻的溫度控制實驗 | |
|
實驗三十九 |
鉑熱電阻的溫度控制實驗 | |
|
實驗四十 |
銅熱電阻的溫度控制實驗 | |
|
實驗四十一 |
熱釋電紅外傳感器實驗 | |
|
實驗四十二 |
移相器實驗 | |
|
實驗四十三 |
相敏檢波實驗 |
八、增強型：
|
實驗四十四 |
PSD位置傳感器測定位置實驗 | |
|
實驗四十五 |
PSD位置傳感器微振動測量實驗 | |
|
實驗四十六 |
PSD位置傳感器用于自動定位系統 | |
|
實驗四十七 |
熱電偶冷端溫度補償實驗 * | |
|
實驗四十八 |
氣體流量測定 * | |
|
實驗四十九 |
扭矩傳感器的性能實驗 | |
|
實驗五十 |
扭矩傳感器的不同形式 * | |
|
實驗五十一 |
光柵傳感器莫爾條紋與相距關系實驗 | |
|
實驗五十二 |
光柵傳感器莫爾條紋的細分、計數實驗 | |
|
實驗五十三 |
CCD圖象傳感器線（圓）徑測量實驗 | |
|
實驗五十四 |
光學系統對CCD測徑系統的影響 | |
|
實驗五十五 |
硅光電池光電特性實驗 |
九、傳感器實驗臺價格表
|
序號 |
名 稱 |
單位 |
價 格 |
備 注 |
|
1 |
桌 |
29800元 |
27種傳感器（增強型） | |
|
2 |
桌 |
28300元 |
22種傳感器微機接口 | |
|
3 |
桌 |
26000元 |
20種傳感器微機接口 | |
|
4 |
桌 |
18500元 |
17種傳感器微機接口 | |
|
5 |
SB-811檢測與轉換（傳感器）實驗裝置 詳細說明 |
桌 |
13800元 |
12種傳感器微機接口 |
|
6 |
臺 |
10600元 |
17種傳感器微機接口 | |
|
7 |
SB-811檢測與轉換（傳感器）實驗臺 詳細說明 |
臺 |
9600元 |
12種傳感器微機接口 |
|
8 |
SB-811檢測與轉換（傳感器）實驗箱 詳細說明 |
箱 |
9500元 |
17種傳感器微機接口 |
|
9 |
箱 |
8600元 |
12種傳感器微機接口 | |
|
10 |
箱 |
6500元 |
9種傳感器微機接口 |
